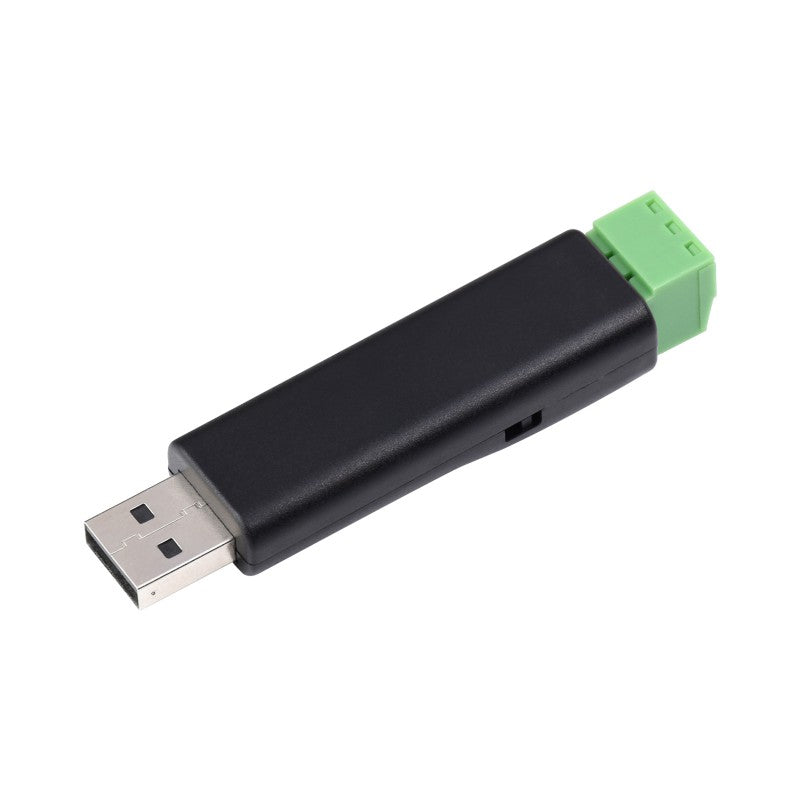

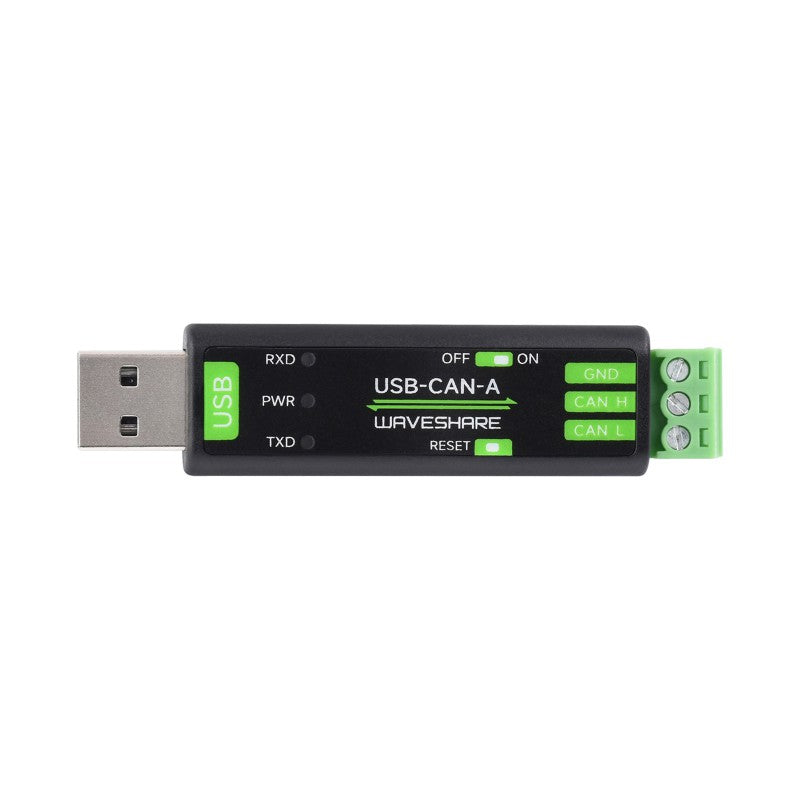

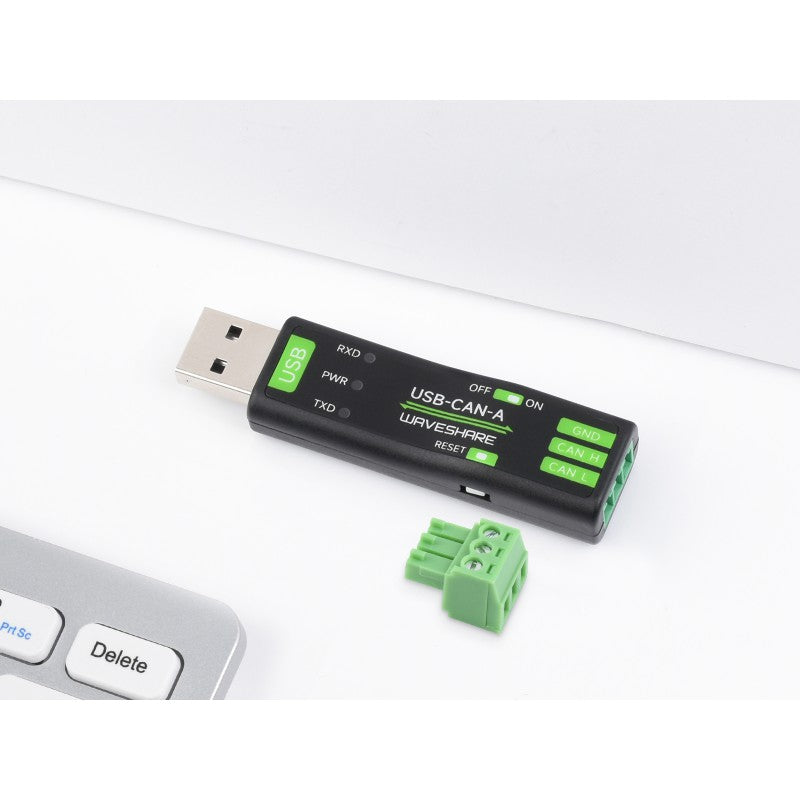

USB → CAN Adapter Model A (STM32)
Промисловий USB-CAN адаптер із чипом STM32 та підтримкою CAN2.0

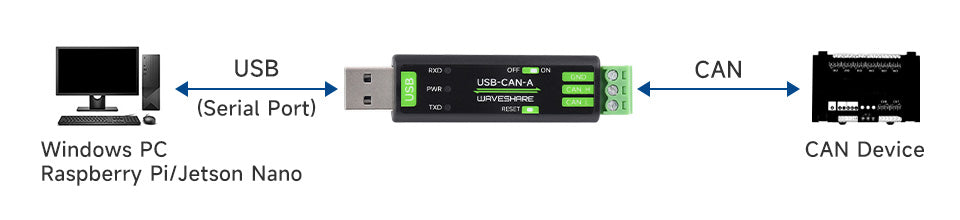

USB-CAN адаптер Model A призначений для підключення CAN-шини до комп’ютера через USB. Пристрій використовується для аналізу, моніторингу, налагодження та керування CAN-мережами в автомобільній електроніці, промисловій автоматизації, робототехніці та embedded-розробці. Рішення побудоване на базі мікроконтролера STM32, що забезпечує стабільну та надійну передачу даних.
Основні можливості
- Підтримка CAN2.0A (Standard Frame) та CAN2.0B (Extended Frame)
- Налаштування швидкості CAN: 5Kbps – 1Mbps
- USB Virtual COM порт із швидкістю 9600 – 2000000 bps
- Передача та прийом CAN даних із часовою шкалою
- Збереження даних у формат TXT або Excel
- Автоматичний аналіз та моніторинг CAN-мережі
- Підтримка конфігурації через програму або serial-команди
- Збереження параметрів після вимкнення живлення
- Підходить для вторинної розробки (secondary development)

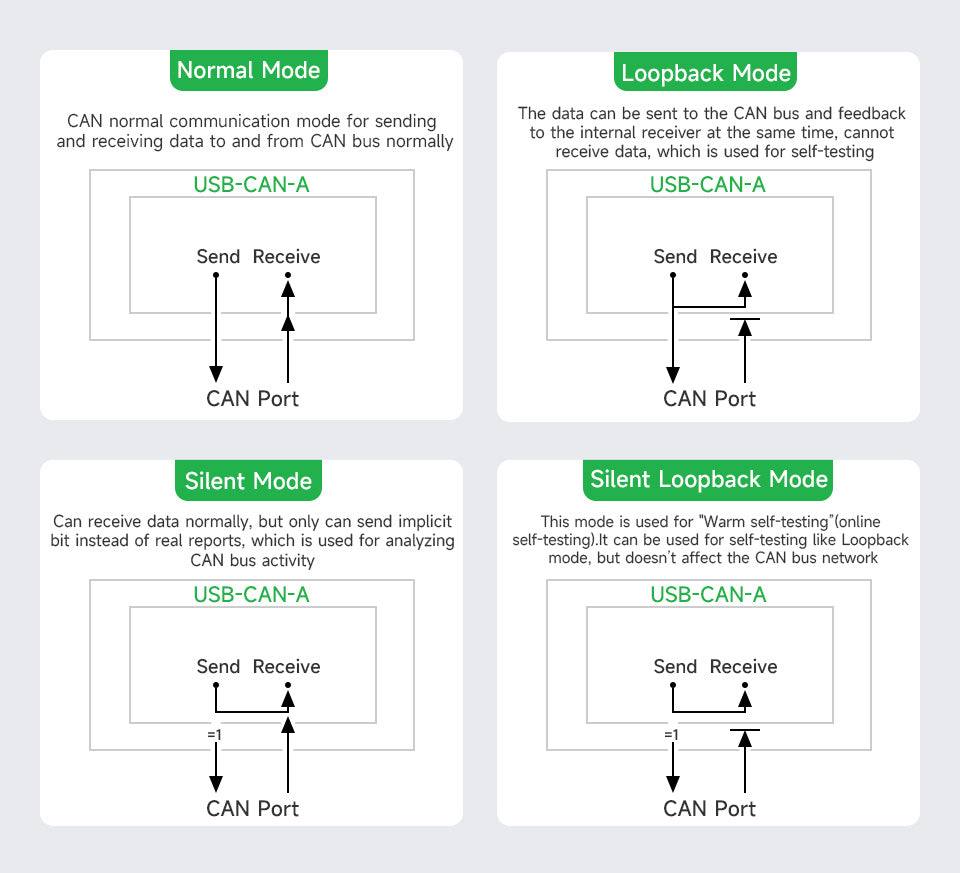

Режими роботи
- Normal Mode — стандартна робота
- Loopback Mode — внутрішнє тестування
- Silent Mode — пасивне прослуховування шини
- Silent Loopback Mode — тестування без впливу на CAN
Підтримуються різні режими передачі даних: одиночні кадри, групова передача, ручна відправка, періодична та циклічна передача повідомлень.
Апаратні переваги

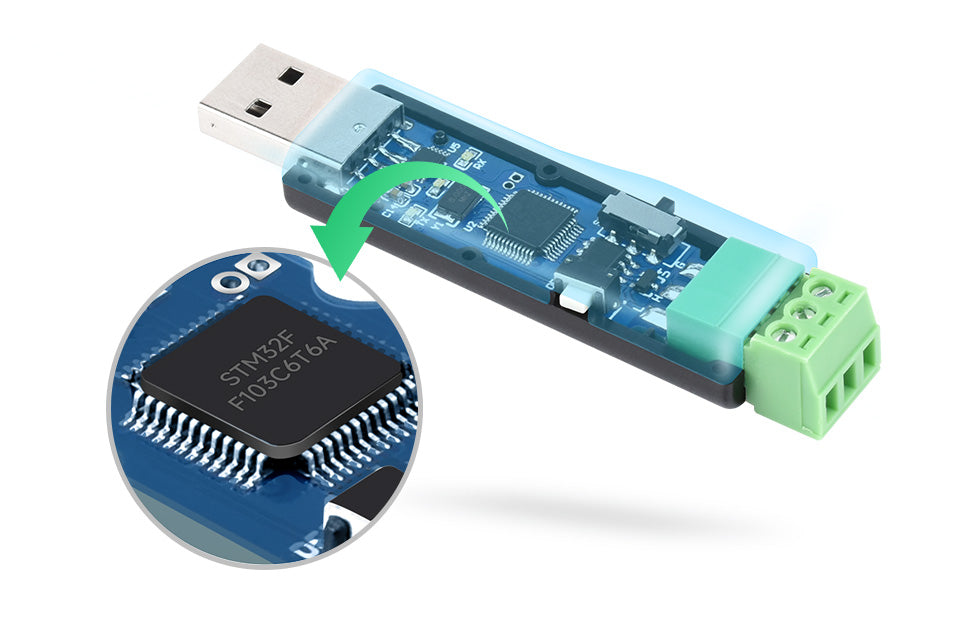

- Оригінальний мікроконтролер STM32F103
- Стабільна та надійна CAN-комунікація

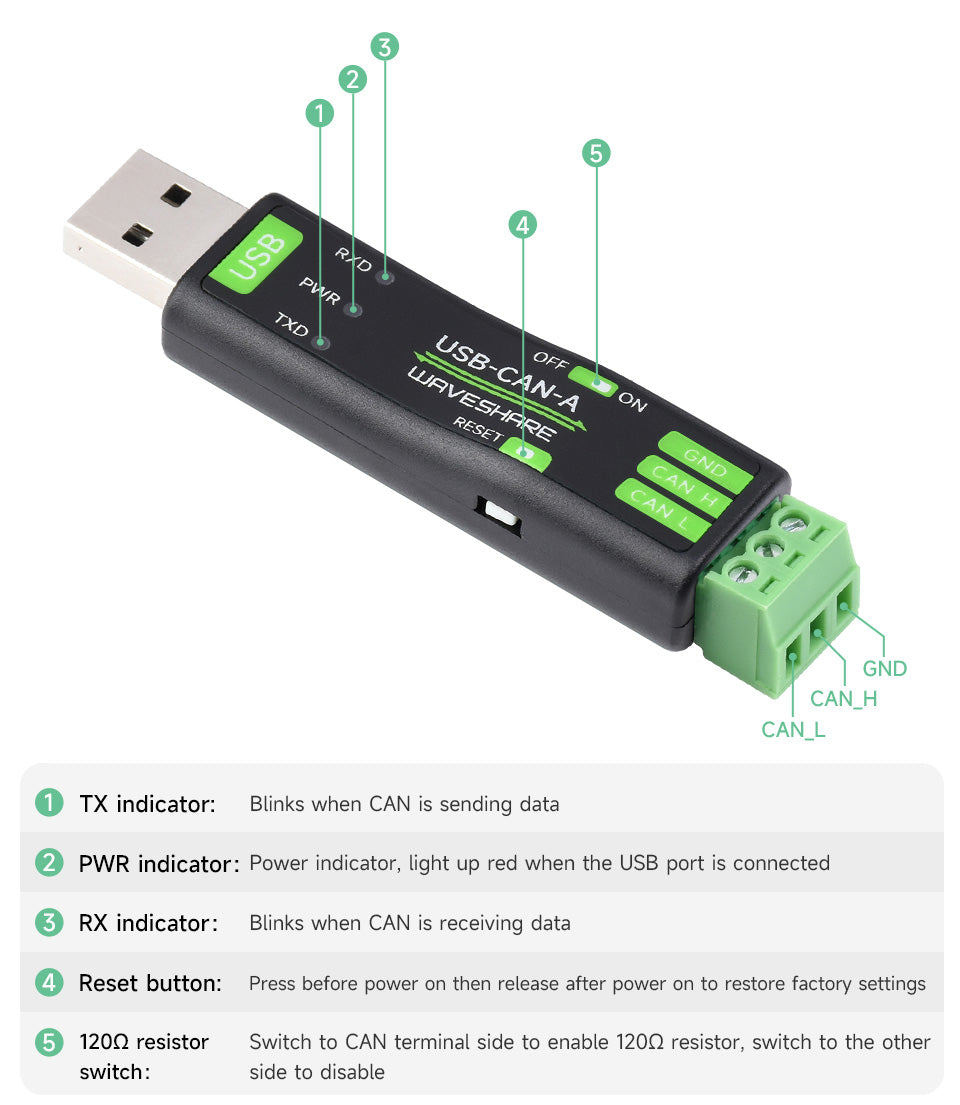

- Onboard TVS захист від імпульсних перенапруг
- Висока стійкість до електричних перешкод
- Готове програмне забезпечення для Windows
Сумісність
- Windows XP / 7 / 8 / 10 / 11
- Linux
- Raspberry Pi OS
- Ubuntu (Jetson Nano)
Призначення
- аналіз CAN-шини
- налагодження автомобільної електроніки
- промислова автоматизація
- робототехніка та IoT
- моніторинг і діагностика CAN-мереж
Основні характеристики
- Модель: USB to CAN Adapter Model A
- Контролер: STM32F103
- Інтерфейс ПК: USB
- Інтерфейс: CAN Bus
- CAN стандарт: CAN2.0A / CAN2.0B
- CAN швидкість: 5Kbps – 1Mbps
- USB COM швидкість: 9600 – 2000000 bps
- Режими роботи: 4
- Захист: TVS surge protection
Парт-номер:
45707
