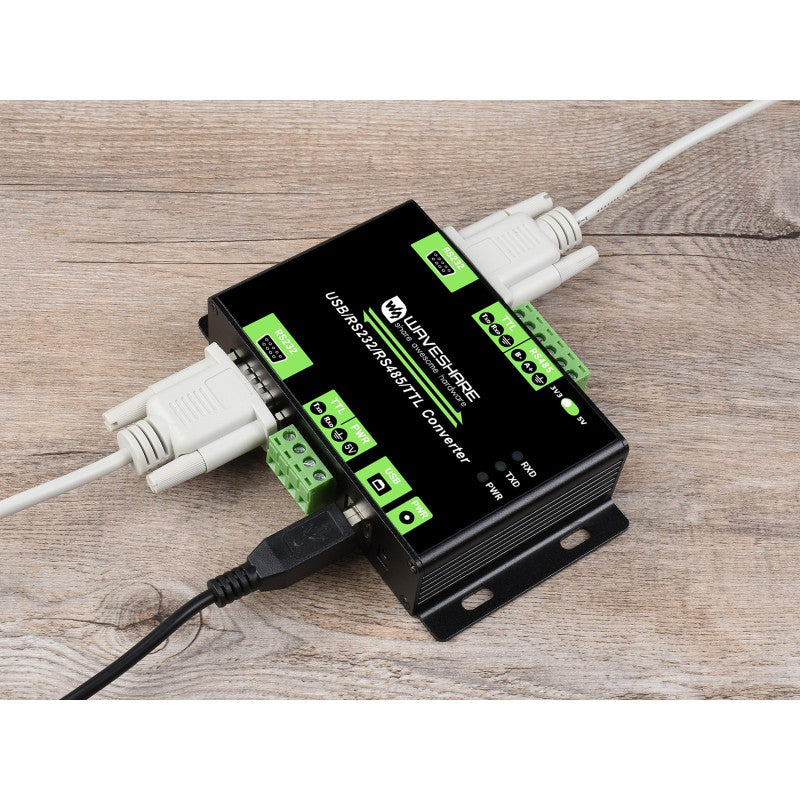

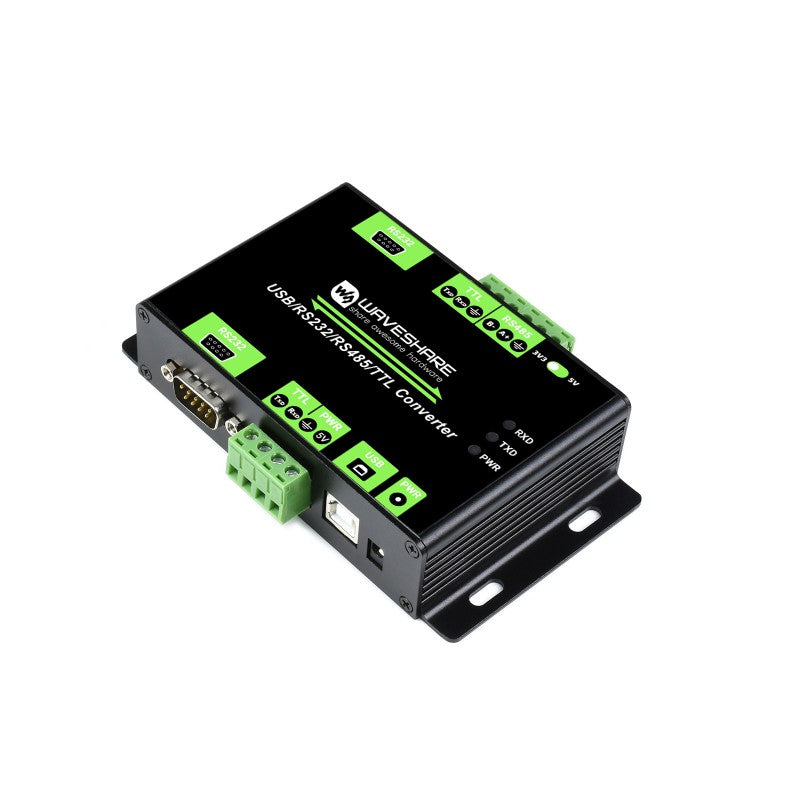

Адаптер USB/RS232/RS485/TTL Converter Waveshare 21411)
Адаптер USB/RS232/RS485/TTL Converter Waveshare 21411)
Артикул: 2691
В наявності
Не вдалося завантажити відомості про доступність самовивозу
| Гарантія 12 місяців. Повернення або обмін протягом 14 днів. → | |
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Промисловий ізольований мультишинний конвертер, зв'язок USB / RS232 / RS485 / TTL
Зв'язок між різними шинами
Конвертер USB/RS232/RS485/TTL — це ізольований конвертер промислового класу, який підтримує перетворення USB / RS232 / TTL у RS232 / 485 / TTL. Пристрій має вбудовану ізоляцію джерела живлення, цифрову ізоляцію та схеми захисту, такі як діод TVS. Він простий у використанні та підходить для промислового обладнання керування та застосувань із високими вимогами до стабільності зв'язку.
- Використовує оригінальний чіп FT232RL для USB-зв'язку: швидкий, стабільний, надійний і має чудову сумісність.
- Вбудовані схеми захисту від перенапруги та перевантаження по струму.
- Вбудована повна ізоляція джерела живлення: забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу.
- Вбудована цифрова ізоляція сигналу: надійна, стійка до перешкод, з низьким енергоспоживанням.
- Вбудований TVS (обмежувач перехідних напруг): ефективно пригнічує сплески напруги та перехідні стрибки в ланцюзі, забезпечує захист від блискавки та статичної електрики.
- Вбудовані запобіжники, що відновлюються, та захисні діоди: забезпечують стабільність вихідного струму та напруги, захищають від перевантажень та покращують стійкість до ударів.

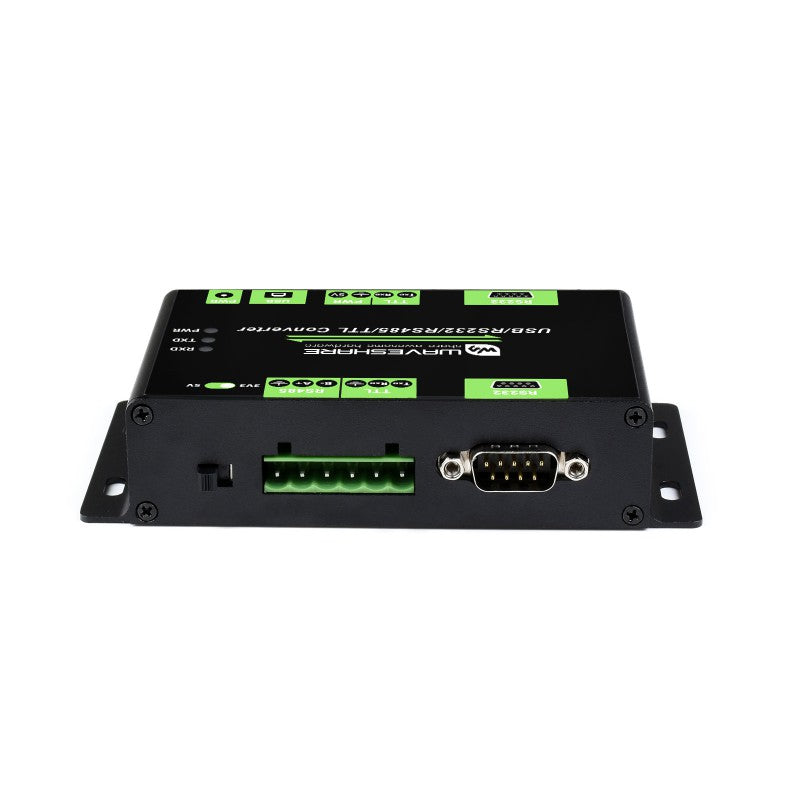

- Перемикач рівнів напруги TTL (3.3В та 5В) для порту Group B: дозволяє користувачеві вибирати потрібний логічний рівень.
- Корпус з алюмінієвого сплаву з оксидованою матовою поверхнею: міцний, довговічний та естетичний.
| Тип продукту | Промисловий ізольований мультишинний конвертер USB/RS232/RS485/TTL | ||
|---|---|---|---|
| Швидкість передачі | 300 ~ 921 600 біт/с (300 ~ 600 000 біт/с для RS232-RS232) | ||
| Група A (Group A) | USB | Робоча напруга | 5V |
| Роз'єм | USB-B | ||
| Захист | 200 мА запобіжник, що самовідновлюється, ізольований вихід | ||
| RS232 | Роз'єм | DB9 (папа) | |
| Захист | діод TVS, пригнічення сплесків, захист від ESD | ||
| Режим передачі | точка-точка | ||
| TTL (UART) | Робоча напруга | 5V | |
| Роз'єм | гвинтова клема | ||
| Контакти | TXD, RXD, GND, 5V | ||
| Захист | захисний діод, захист від перенапруги, захист від зворотної полярності, ударостійкість | ||
| Група B (Group B) | RS485 | Роз'єм | гвинтова клема |
| Контакти | A+, B-, GND | ||
| Контроль напрямку | автоматичне апаратне керування | ||
| Захист | блискавкозахист, пригнічення сплесків, захист від ESD | ||
| Режим передачі | точка-багато точок (до 32 вузлів, рекомендовано репітери для >16 вузлів) | ||
| RS232 | Роз'єм | DB9 (папа) | |
| Захист | діод TVS, пригнічення сплесків, захист від ESD | ||
| Режим передачі | точка-точка | ||
| TTL (UART) | Робоча напруга | 3.3V / 5V | |
| Роз'єм | гвинтова клема | ||
| Контакти | TXD, RXD, GND | ||
| Захист | захист від зворотної полярності, перенапруги, перешкод | ||
| Умови експлуатації | Температура | -25℃ ~ 85℃ | |
| Вологість | 5%RH ~ 95%RH | ||
| Підтримка ОС | Windows 11 / 10 / 8.1 / 8 / 7 / XP | ||
Передача даних від терміналів групи A до групи B
Передача даних від терміналів групи B до групи A
- Термінали в межах однієї групи не можуть спілкуватися між собою.
- Термінали в межах однієї групи не можуть надсилати дані одночасно, проте одночасний прийом дозволений.

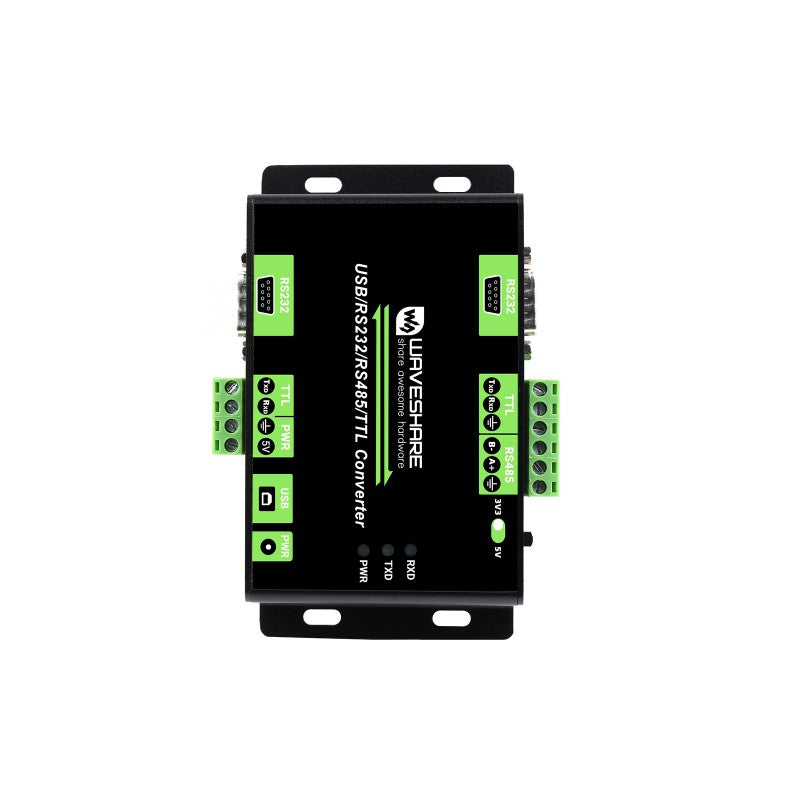

Три світлодіодні індикатори для швидкої перевірки статусу живлення та передачі/прийому сигналу:

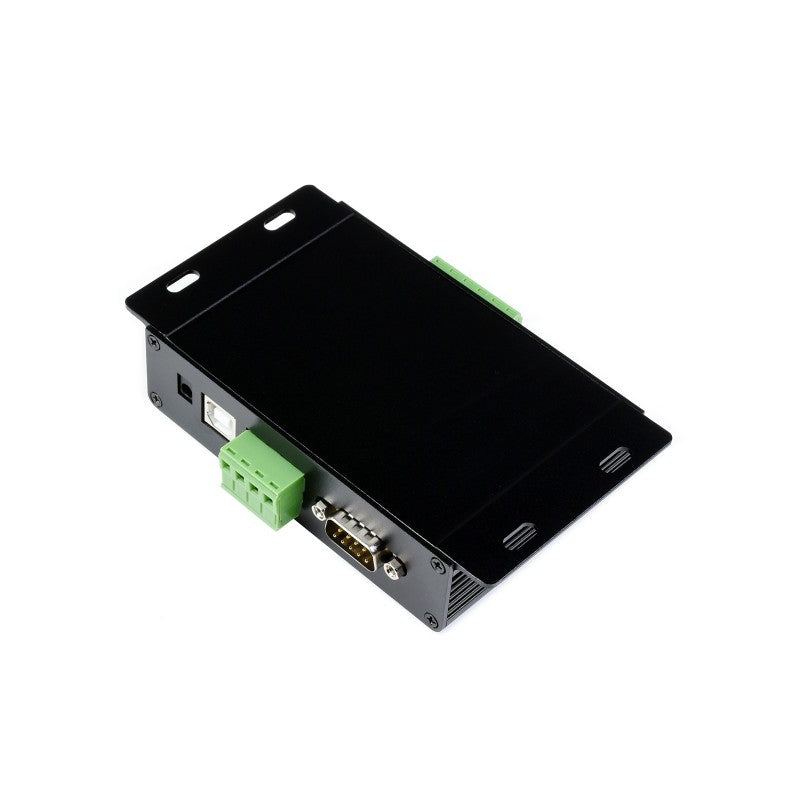

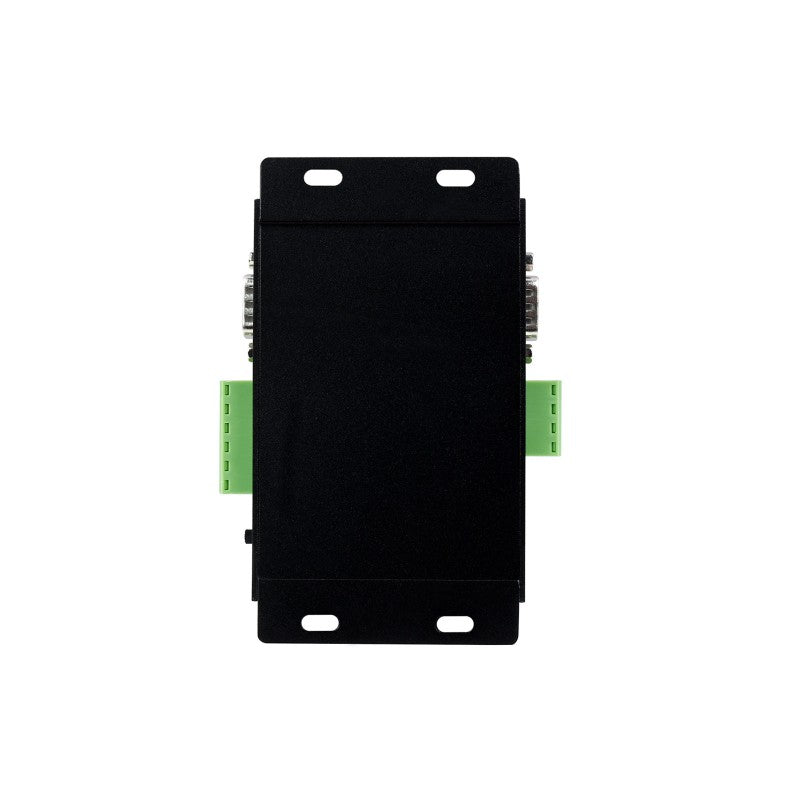

Корпус з алюмінієвого сплаву з оксидованою матовою поверхнею забезпечує міцність, довговічність та професійний зовнішній вигляд.
