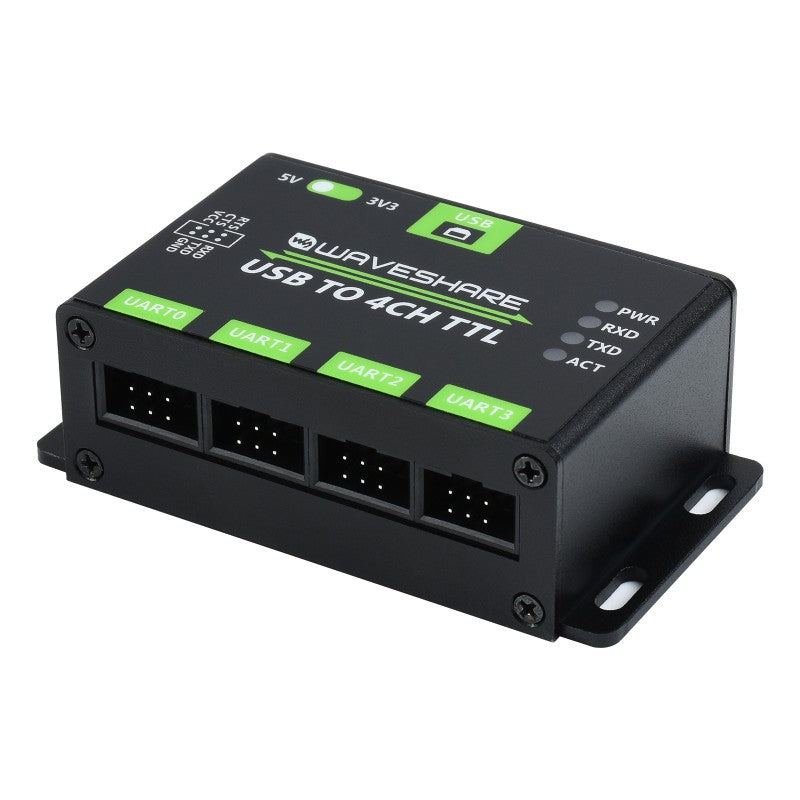

Адаптер USB TO 4CH TTL Waveshare 21619
Адаптер USB TO 4CH TTL Waveshare 21619
Артикул: 2681
В наявності
Не вдалося завантажити відомості про доступність самовивозу
| Гарантія 12 місяців. Повернення або обмін протягом 14 днів. → | |
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Стабільна передача даних | Підключення кількох пристроїв | Підтримка різних систем
- Розширення USB до 4 каналів TTL (UART) з апаратним керуванням потоком — незалежний та одночасний обмін даними для кожного каналу
- Вбудований самовідновлюваний запобіжник і захисні діоди забезпечують стабільну напругу та струм, захист від перевантаження та перенапруги, підвищену стійкість до імпульсних перешкод
- Вбудований перетворювач рівнів напруги із захистом від імпульсів та ESD — стабільний і безпечний обмін даними
- Перемикач рівня TTL 3.3V / 5V для вибору логічного рівня
- Корпус із алюмінієвого сплаву з анодованою поверхнею, CNC-обробка, міцна та довговічна конструкція

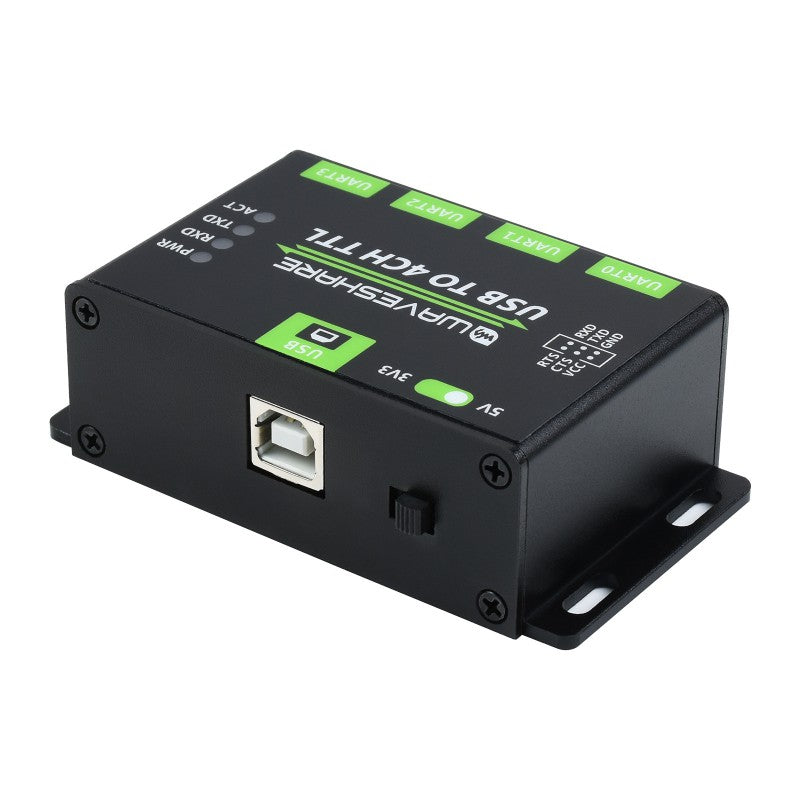

- Якісний роз'єм USB-B та IDC-роз'єм із захистом від неправильного підключення
| Хост-порт | USB |
|---|---|
| Порт пристрою | UART |
| Швидкість передачі | 1200bps ~ 460800bps |
| USB порт | Роз'єм: USB-B Захист: самовідновлюваний запобіжник, ESD-захист |
| UART порт | Роз'єм: 6PIN із захистом від неправильного підключення Захист: діодний IO-захист |
Вбудований самовідновлюваний запобіжник і захисні діоди забезпечують захист від перевантаження струму та перенапруги і підвищують стійкість до перешкод. Схема перетворення рівнів напруги із захистом від імпульсів та ESD гарантує стабільний обмін даними.
Сумісний із популярними системами: Windows 7/8/8.1/10/11, macOS, Linux, Android...
Підходить для промислових та офісних умов із підвищеними вимогами до робочого середовища та обладнання
Розширення USB до 4CH TTL UART
Промисловий чип, 4 канали TTL, одночасний незалежний обмін даними
Компактний розмір, простий монтаж

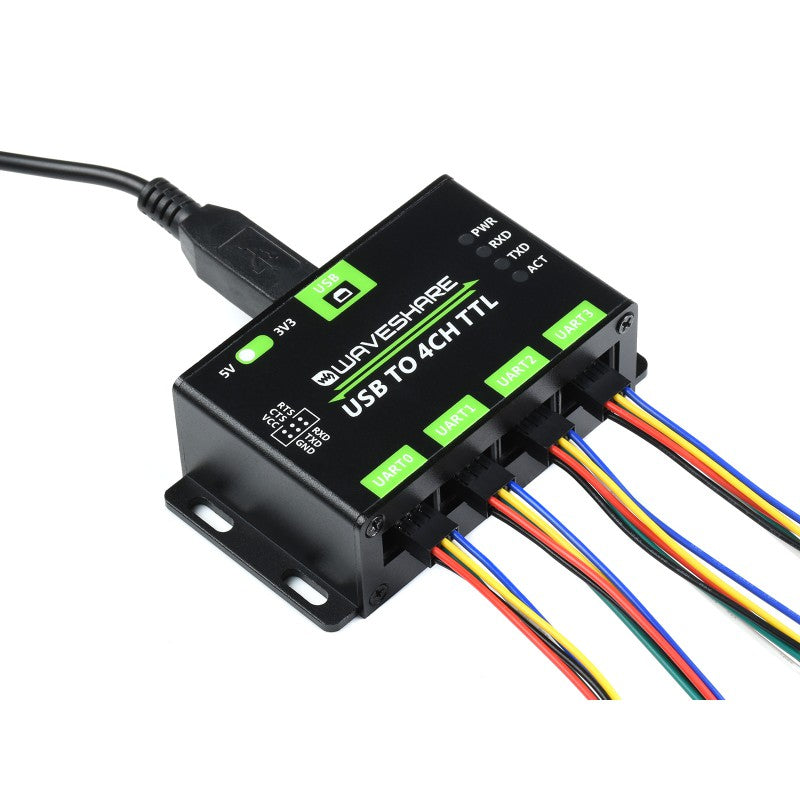

Гнучке встановлення, підходить для різних пристроїв із TTL-інтерфейсами

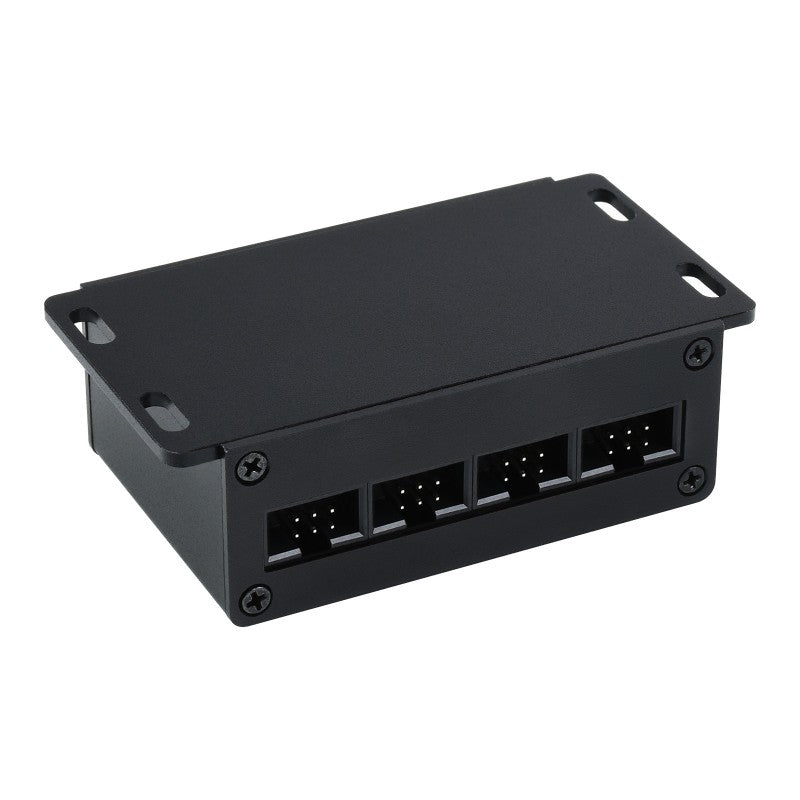

Зворотні монтажні отвори
Зручне настінне кріплення, промисловий алюмінієвий корпус, міцний і довговічний

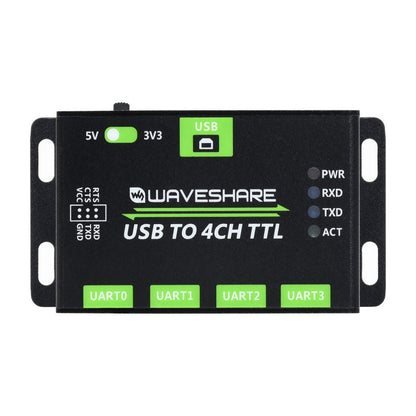

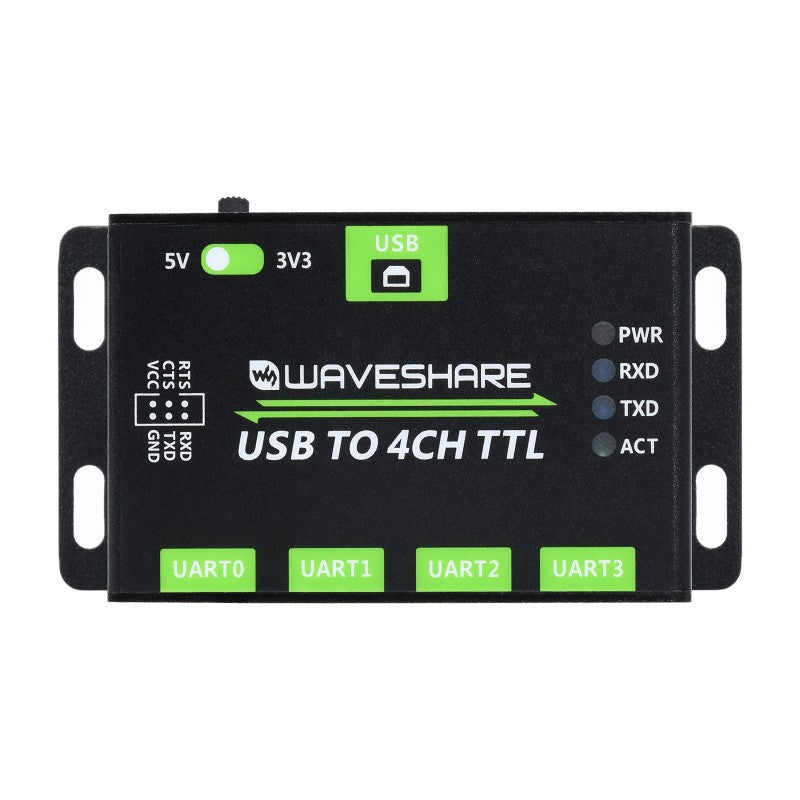

Опис індикаторів
| PWR | Індикатор живлення — світиться при підключенні USB та наявності напруги |
|---|---|
| RXD | Індикатор прийому — світиться під час отримання даних портом пристрою |
| TXD | Індикатор передачі — світиться під час передачі даних через USB |
| ACT | Індикатор роботи — світиться під час нормальної роботи конвертера |
| VCC | Вихід 5V або 3.3V (вибирається перемикачем) |
|---|---|
| GND | Земля |
| TXD | Підключення до RXD мікроконтролера |
| RXD | Підключення до TXD мікроконтролера |
| RTS | Підключення до CTS мікроконтролера |
| CTS | Підключення до RTS мікроконтролера |
