Адаптер USB TO TTL (D) Waveshare 26738
Адаптер USB TO TTL (D) Waveshare 26738
Артикул: 2685
В наявності
Не вдалося завантажити відомості про доступність самовивозу
| Гарантія 12 місяців. Повернення або обмін протягом 14 днів. → | |
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Оригінальний FT232RNL | Стабільна передача | Багато пристроїв | Підтримка різних систем
Підходить для налагодження послідовних портів промислового обладнання, підтримує Raspberry Pi 5

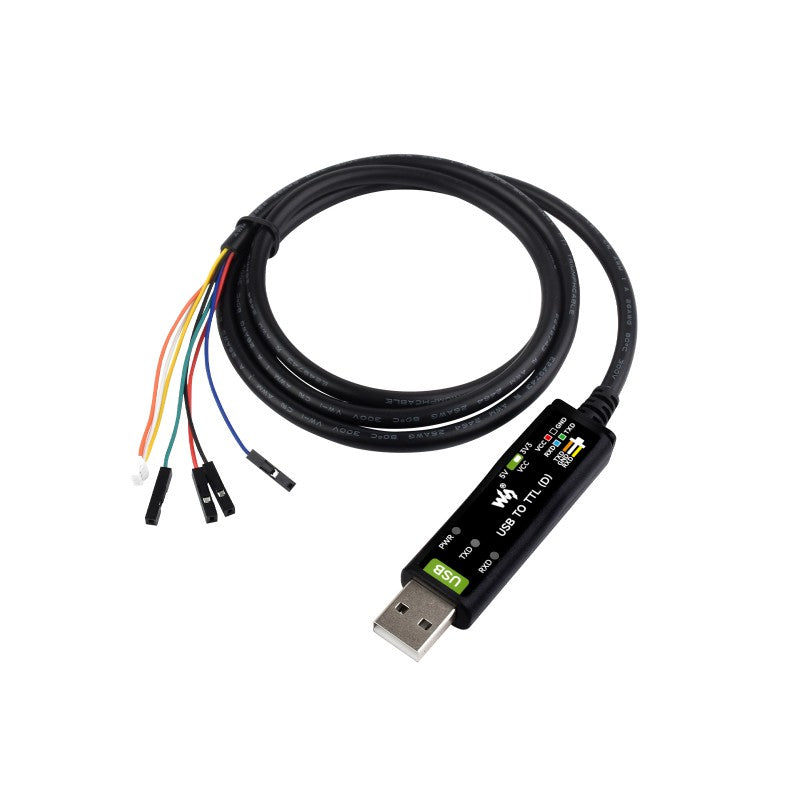

Промисловий послідовний кабель USB → TTL використовує оригінальний чіп FT232RNL, має вбудовані індикатори живлення та сигналу, підтримує перемикання рівнів напруги 3.3V/5V, оснащений самовідновлюваним запобіжником, схемами захисту ESD та IO. Компактний розмір робить його зручним для налагодження послідовних портів промислового обладнання та прямого підключення до Raspberry Pi 5.
| Категорія продукту | Промисловий послідовний кабель USB → TTL |
|---|---|
| Чіп | Оригінальний FTDI FT232RNL |
| Хост-порт | USB |
| Швидкість передачі даних | 300 біт/с ~ 3 Мбіт/с |
| Порт пристрою | UART |
| USB-порт | Розʼєм: USB-A |
| Захист: самовідновлюваний запобіжник, захист ESD | |
| UART-порт | Розʼєм: окремий 4-контактний female header + SH1.0 3PIN захищений розʼєм |
| Захист: діод захисту IO | |
| Індикатори | PWR: індикатор живлення, світиться при підключенні USB та наявності напруги |
| TXD: індикатор передачі, світиться під час передачі даних через USB-порт | |
| RXD: індикатор прийому, світиться під час надсилання даних пристроєм | |

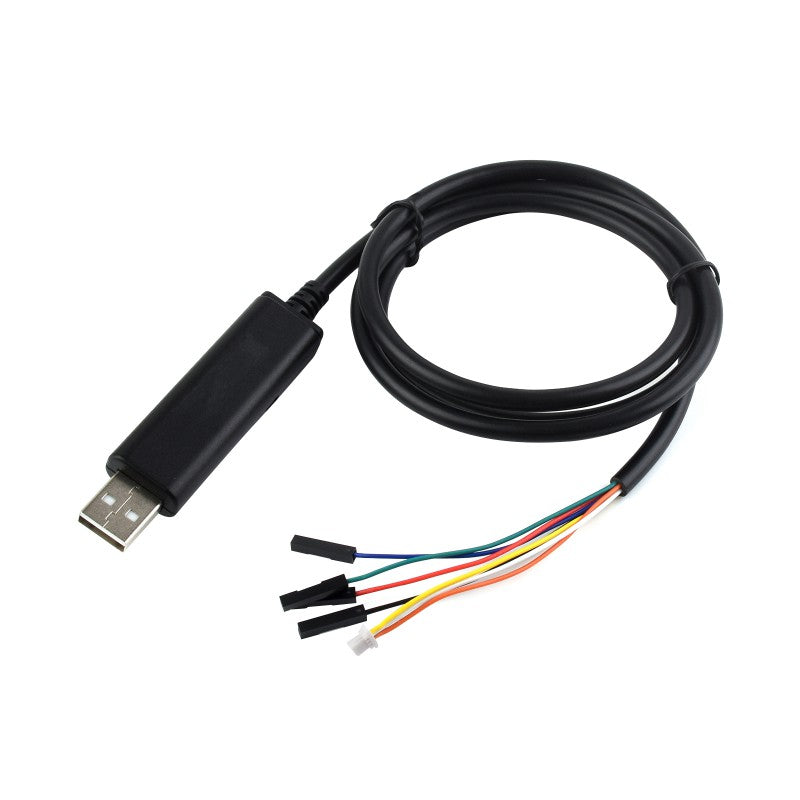

| Кабель | Чорний, ПВХ-оболонка, загальна довжина 1 м |
Використовується оригінальний чіп FT232RNL, що забезпечує кращу стабільність і сумісність

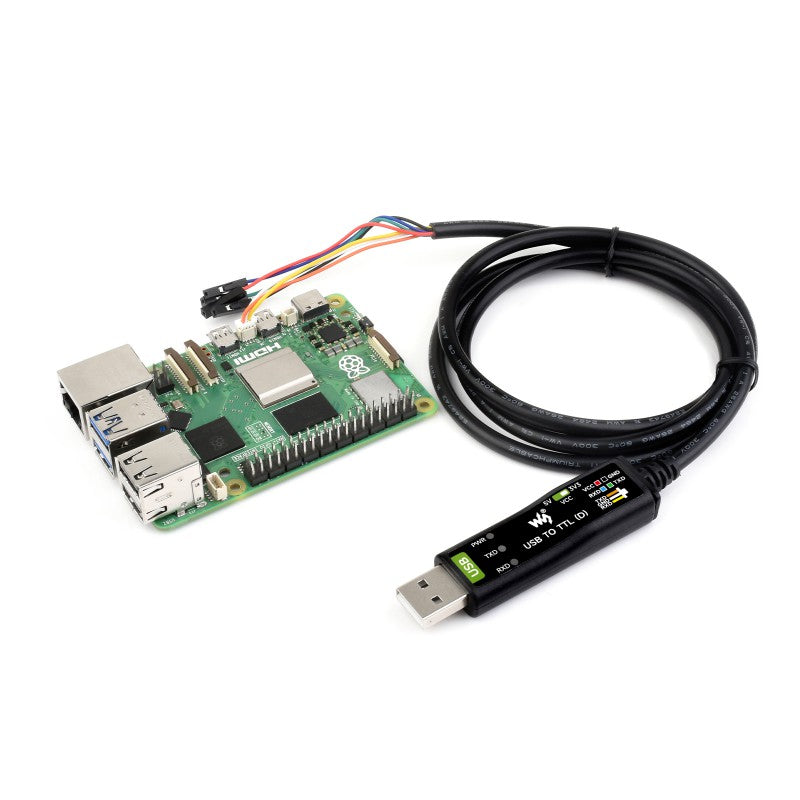

Підходить для Raspberry Pi, підтримує різні способи підключення
Підключення до UART Debug розʼєму PI5 через кабель SH1.0 3PIN
Підключення до інтерфейсу UART GPIO 40PIN Raspberry Pi через окремий 4PIN розʼєм
* Лише для довідки. Raspberry Pi 5 не входить до комплекту.
Сумісний з популярними системами: Win7/8/8.1/10/11, Mac, Linux, Android

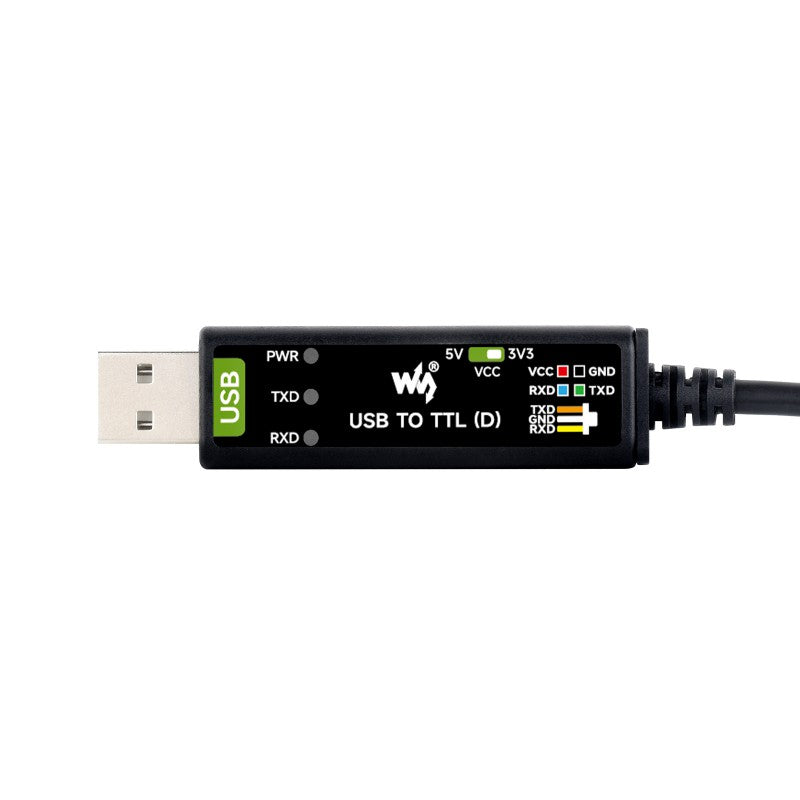

Легке визначення робочого стану, зручно для програмування та налагодження
| VCC | Вихід 3.3V або 5V, задається перемикачем |
|---|---|
| GND | Земля |
| TXD | Підключення до MCU.RXD (напрям сигналу: MCU.RX << FT232 << PC.TX) |
| RXD | Підключення до MCU.TXD (напрям сигналу: MCU.TX >> FT232 >> PC.RX) |
* Розміри виміряні вручну та можуть мати незначні похибки
| Номер моделі | USB TO TTL | USB TO TTL (B) | USB TO TTL (C) | USB TO TTL (D) |
|---|---|---|---|---|
 |
||||
| Категорія продукту | Промисловий конвертер USB → TTL | Промисловий послідовний кабель USB → TTL | ||
| Чіп | FT232 | CH343G | FT232 | |
| Швидкість передачі даних | 300 біт/с ~ 3 Мбіт/с | 50 біт/с ~ 6 Мбіт/с | 300 біт/с ~ 3 Мбіт/с | |
| Апаратний контроль потоку | Підтримується | Не підтримується | ||
| Підтримка ОС | Win7/8/8.1/10/11, Mac, Linux, Android | |||
| USB-порт |
Розʼєм: USB-A Захист: самовідновлюваний запобіжник, ESD-захист |
|||
| UART-порт |
Розʼєм: 8PIN fool-proof header Захист: діод IO |
Розʼєм: окремий 6pin female header Захист: діод IO |
Розʼєм: окремий 4pin female header + SH1.0 3PIN fool-proof розʼєм Захист: діод IO |
|
| Індикатори |
PWR: індикатор живлення TXD: індикатор передачі даних RXD: індикатор прийому даних |
|||
