Промисловий USB конвертер до RS232/RS485/RS422/TTL, CH343G, Waveshare 22547
Промисловий USB конвертер до RS232/RS485/RS422/TTL, CH343G, Waveshare 22547
Артикул: 5518
Немає в наявності
Не вдалося завантажити відомості про доступність самовивозу
| Гарантія 12 місяців. Повернення або обмін протягом 14 днів. → | |
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис

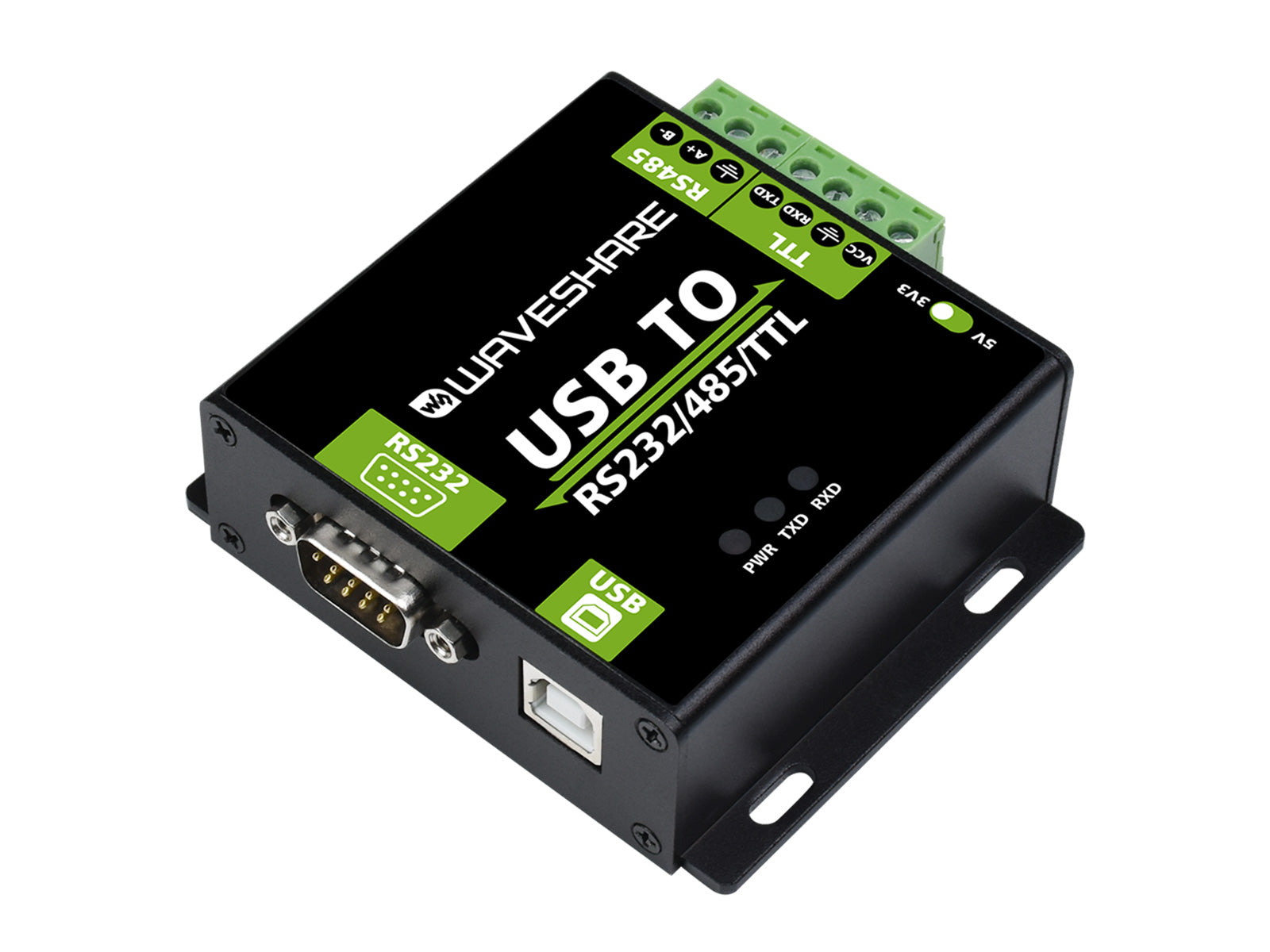

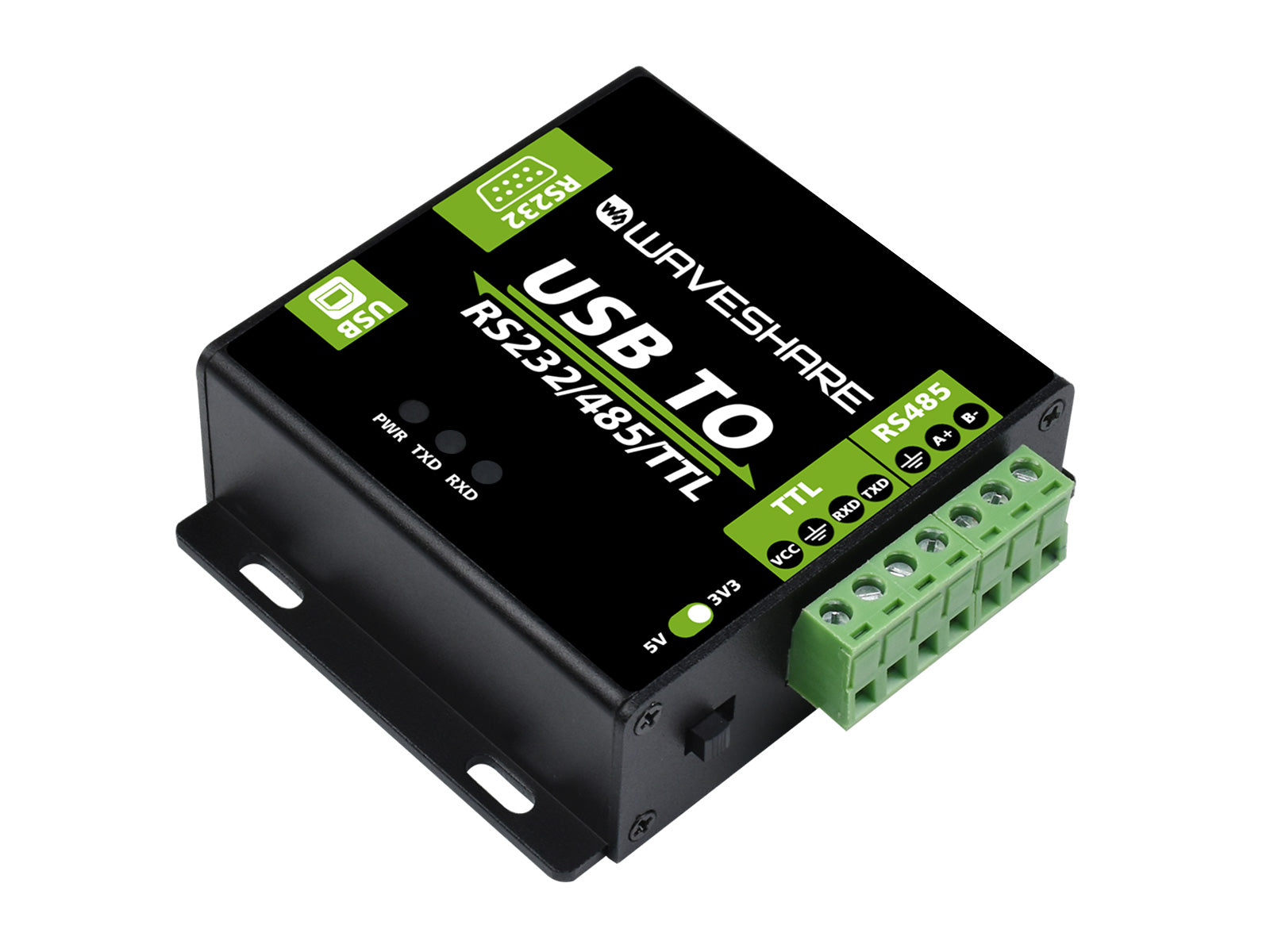

USB TO RS232/485/TTL
Стабільна передача | Застосування для кількох пристроїв | Сумісність з кількома ОС
- Використовує оригінальний FT232RNL або CH343G, швидка комунікація, стабільна та надійна, краща сумісність
- Вбудована монолітна ізоляція живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу
- Вбудована монолітна цифрова ізоляція, дозволяє ізоляцію сигналу, висока надійність, сильна стійкість до перешкод, низьке енергоспоживання
- Вбудований TVS (Transient Voltage Suppressor), ефективно придушує імпульсну та перехідну напругу в ланцюзі, захист від блискавки та ESD
- Вбудований самовідновлювальний запобіжник та діоди захисту, забезпечує стабільні вихідні струм/напругу, захист від перевищення струму/напруги, покращує ударостійкість
- Повністю автоматичний приймально-передавальний ланцюг без затримки, забезпечує швидку та стабільну комунікацію USB-порту з різними інтерфейсами без взаємних перешкод
- Вбудований TTL-послідовний перетворювач напруги 3.3V/5V, налаштування рівня TTL через перемикач
- Корпус з алюмінієвого сплаву з піскоструминням та анодним окисленням, обробка CNC, міцний та довговічний
- 3 світлодіоди для індикації стану живлення та приймально-передавального ланцюга

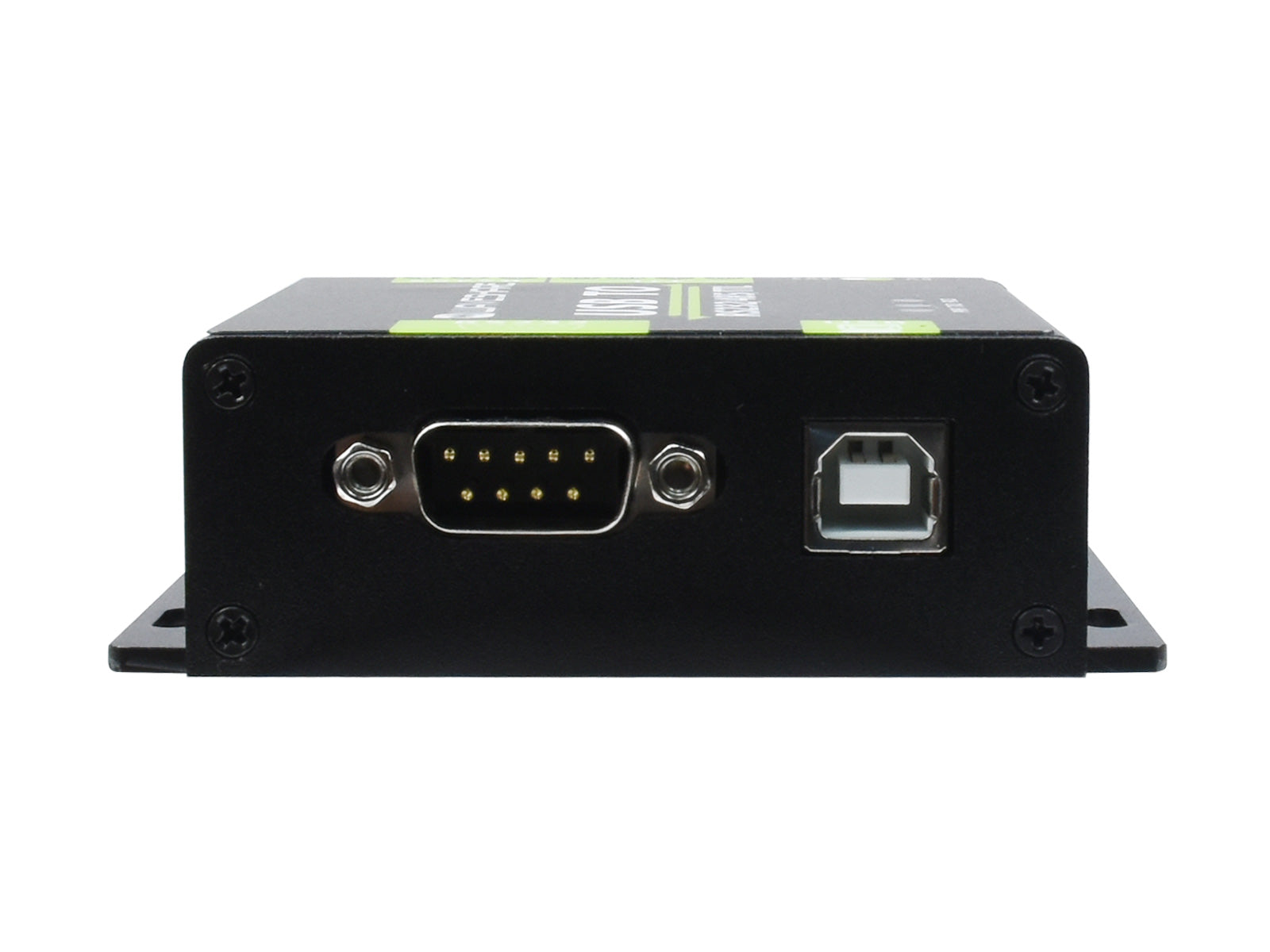

- Високоякісні USB-B та RS232 роз'єми, гладке підключення/відключення
Версія FT232RNL
Версія CH343G
Технічні характеристики
| ТИП ПРОДУКТУ | Промислово-класний цифровий ізольований конвертер | |
|---|---|---|
| USB | Робоча напруга | 5V |
| Роз'єм | USB-B | |
| Захист | 200mA самовідновлювальний запобіжник, ізольований вихід | |
| RS232 | Роз'єм | DB9 male |
| Захист | TVS діод, захист від перенапруги та ESD | |
| Режим передачі | Точка-до-точки | |
| Швидкість передачі | FT232RNL: 300bps ~ 921600 bps CH343G: до 600000 bps (не повна смуга) |
|
| RS485 | Роз'єм | Гвинтовий терміналу |
| Контакти | A+/B-/GND | |
| Контроль напрямку | Апаратне автоматичне розпізнавання та контроль напрямку передачі даних | |
| Захист | 600W захист від блискавки та придушення перенапруги, 15KV ESD захист (зарезервовані 120R балансуючі резистори для паяння) | |
| Режим передачі | Точка-до-багатьох точок (до 32 вузлів, рекомендується використовувати повторювачі для 16 вузлів або більше) | |
| Швидкість передачі | FT232RNL: 300bps ~ 2 Mbps CH343G: до 2 Mbps (не повна смуга) |
|
| TTL (UART) | Робоча напруга | 3.3V / 5V |
| Роз'єм | Гвинтовий терміналу | |
| Контакти | TXD, RXD, GND, 5V | |
| Захист | Діод затискання, захист від перевищення напруги/негативної напруги, ударостійкість | |
| Режим передачі | Точка-до-точки | |
| Швидкість передачі | FT232RNL: 300 bps ~ 2 Mbps CH343G: до 2 Mbps (не повна смуга) |
|
| Індикатори | PWR | Червоний індикатор живлення, світиться при USB-з'єднанні та виявленні напруги |
| TXD | Зелений індикатор TX, світиться при передачі даних USB-портом | |
| RXD | Синій індикатор RX, світиться при передачі даних портами пристрою назад | |
| Робоче середовище | Температура | -15℃ ~ 70℃ |
| Вологість | 5%RH ~ 95%RH | |
| Операційна система | Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7 | |
Оригінальний промислово-класний чіп
Вбудований оригінальний чіп FT232 або CH343
Швидка комунікація, стабільна та надійна, краща сумісність
Безпечніший ізольований дизайн
- Вбудована монолітна ізоляція живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу
- Вбудована монолітна цифрова ізоляція, дозволяє ізоляцію сигналу, висока надійність, сильна стійкість до перешкод, низьке енергоспоживання
Багатопротокольне та багатотипне перетворення
USB TO RS232, RS485 або TTL(UART)
RS232, RS485 або TTL(UART) TO USB
* Одночасно можна перетворювати лише один з RS232, RS485 та TTL на USB; RS232, RS485 та TTL не можуть перетворюватися один в одного
Вбудований TVS (Transient Voltage Suppressor), ефективно придушує імпульсну та перехідну напругу в ланцюзі, захист від блискавки та ESD. Вбудований самовідновлювальний запобіжник та діоди захисту, забезпечує стабільні вихідні струм/напругу, захист від перевищення струму/напруги, покращує ударостійкість.
Підтримує Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7 та інші.
Індикатори робочого стану
Вбудовані 3 світлодіоди для індикації стану живлення та приймально-передавального ланцюга

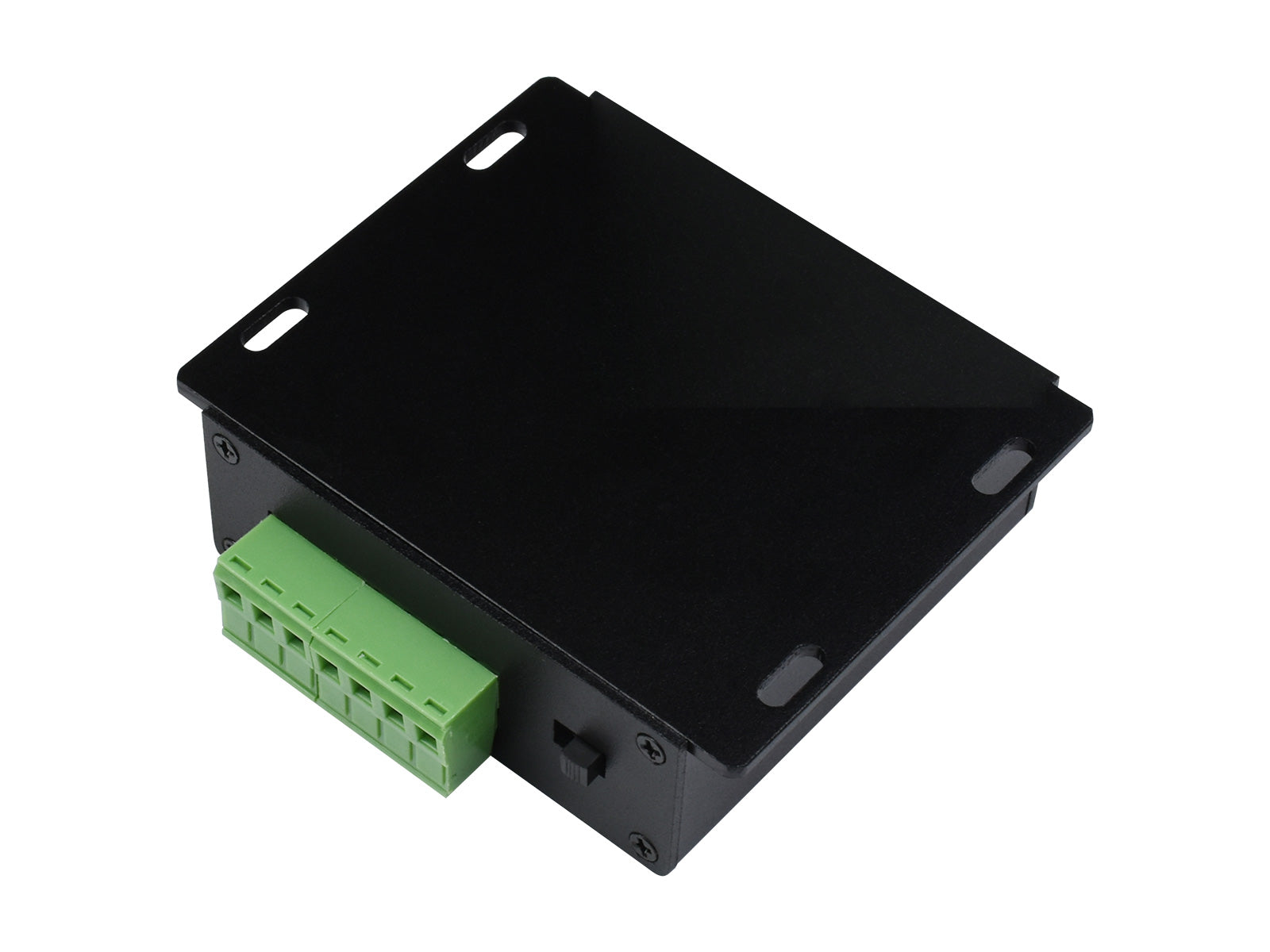

Корпус з алюмінієвого сплаву
Корпус з алюмінієвого сплаву з піскоструминням та анодним окисленням
Міцний та довговічний, стильний та приємний на дотик
Введення в інтерфейси
Габаритні розміри
Ресурси та послуги
WIKI: www.waveshare.com/wiki/USB_TO_RS232/485/TTL
WIKI: www.waveshare.com/wiki/USB_TO_RS232/485/TTL_(B)_
* Ресурси для різних продуктів можуть відрізнятися, будь ласка, перевірте сторінку wiki, щоб підтвердити фактично надані ресурси.
