Адаптер 8-CH RS485 TO POE ETH (B) Waveshare 31078
Адаптер 8-CH RS485 TO POE ETH (B) Waveshare 31078
Артикул: 2055
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
8-Ch RS485 to RJ45 Ethernet Serial Server
Промислова ізольована 8-канальна система перетворення RS485 в RJ45 Ethernet з незалежною роботою каналів, монтажем на DIN-рейку, двонаправленою прозорою передачею даних, підтримкою Modbus Gateway та опціональною функцією PoE.
Основні характеристики
Це промислове багатофункціональне пристрій для збору даних та IoT-шлюз з 8-канальним RS485 та двома портами Ethernet (версія з PoE опціональна). Компактний розмір, легка установка та економічна вартість роблять його ідеальним для застосування в збиранні даних, IoT-шлюзах, безпеці та охороні, а також моніторингу розумних приладів.
- 8 незалежних портів RS485, кожен з можливістю налаштування різних швидкостей передачі без взаємних перешкод
- Підтримка режимів TCP сервер, TCP клієнт, UDP та UDP multicast
- Комбінація кількох функцій в одному пристрої: серійний сервер, Modbus шлюз, MQTT шлюз, RS485 в JSON тощо
- Використання гвинтових клем для стабільного живлення
- Два вбудовані порти Ethernet з функцією комутації мережі (версія з PoE опціональна)
- Кілька світлодіодів для моніторингу стану пристрою в реальному часі
- Конструкція для настінного та монтажу на DIN-рейку, легка установка для швидкого розгортання та розширення
Варіанти версій
8-Ch RS485 TO ETH (B)
8-канальний RS485 + два звичайні мережеві порти + електрична ізоляція
8-Ch RS485 TO POE ETH (B)
8-канальний RS485 + два PoE мережеві порти + електрична ізоляція
Технічні характеристики
| Параметр | 8-Ch RS485 TO ETH (B) | 8-Ch RS485 TO POE ETH (B) |
|---|---|---|
| Опис | 8-канальний RS485 + два звичайні мережеві порти + електрична ізоляція | 8-канальний RS485 + два PoE мережеві порти + електрична ізоляція |
| Тип продукту | Серійний сервер, Modbus Gateway, MQTT Gateway | |
| Основна функція | Двонаправлена прозора передача даних між RS485 та Ethernet | |
| Комунікаційний інтерфейс | 8 портів RS485, 2 порти Ethernet | |
| Живлення | DC 7V ~ 36V гвинтова клема | DC 7V ~ 36V гвинтова клема або PoE порт |
| Захист ізоляції | Ізоляція живлення, ізоляція сигналу | |
| Комунікація | ||
| Ethernet | RJ45 | RJ45 з підтримкою PoE, відповідає IEEE 802.3af |
| 10 / 100M автоматичне узгодження RJ45 роз'ємів, захист від перенапруги 2 кВ | ||
| Серійний порт | Ізольований RS485 (8 каналів можуть приймати та передавати незалежно одночасно) | |
| Специфікація серійного порту | ||
| Швидкість передачі | 300 ~ 115200 bps | |
| Біт парності | немає, непарна, парна, позначка, пробіл | |
| Біт даних | 5 ~ 9 бітів | |
| Контроль потоку | N/A | |
| Програмне забезпечення | ||
| Протокол | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS | |
| Конфігурація | хост, веб-браузер, бібліотека функцій управління пристроєм | |
| Метод комунікації | Пряма комунікація TCP/IP, VCOM | |
| Режим роботи | TCP сервер, TCP клієнт (співіснування з TCP сервером), UDP, UDP multicast | |
| Інші параметри | ||
| Температура роботи | -40℃ ~ 85℃ | |
| Діапазон вологості | 5% ~ 95% відносної вологості | |
| Розміри | Д × Ш × В: 93 × 103.5 × 29.7 мм | |
Підтримка каскадування портів Ethernet та живлення PoE
На борту 2 порти Ethernet для комунікації та каскадування. Один можна використовувати для двійної комунікації серійного сервера, а інший — для каскадування або комунікації з іншими пристроями.
Основна функція
Двонаправлена прозора передача даних між 8-канальним RS485 та Ethernet
Кілька варіантів живлення
Підтримка живлення через PoE порт Ethernet*, відповідає стандарту IEEE 802.3af PoE;
Підтримка гвинтової клеми для живлення, широкий діапазон напруги DC 7V~36V
* Ця функція доступна тільки на версії з PoE
Промислова серійна система
Промислова конструкція для монтажу на DIN-рейку, підтримка настінного та монтажу на DIN-рейку, компактний розмір, легка установка, економічна вартість

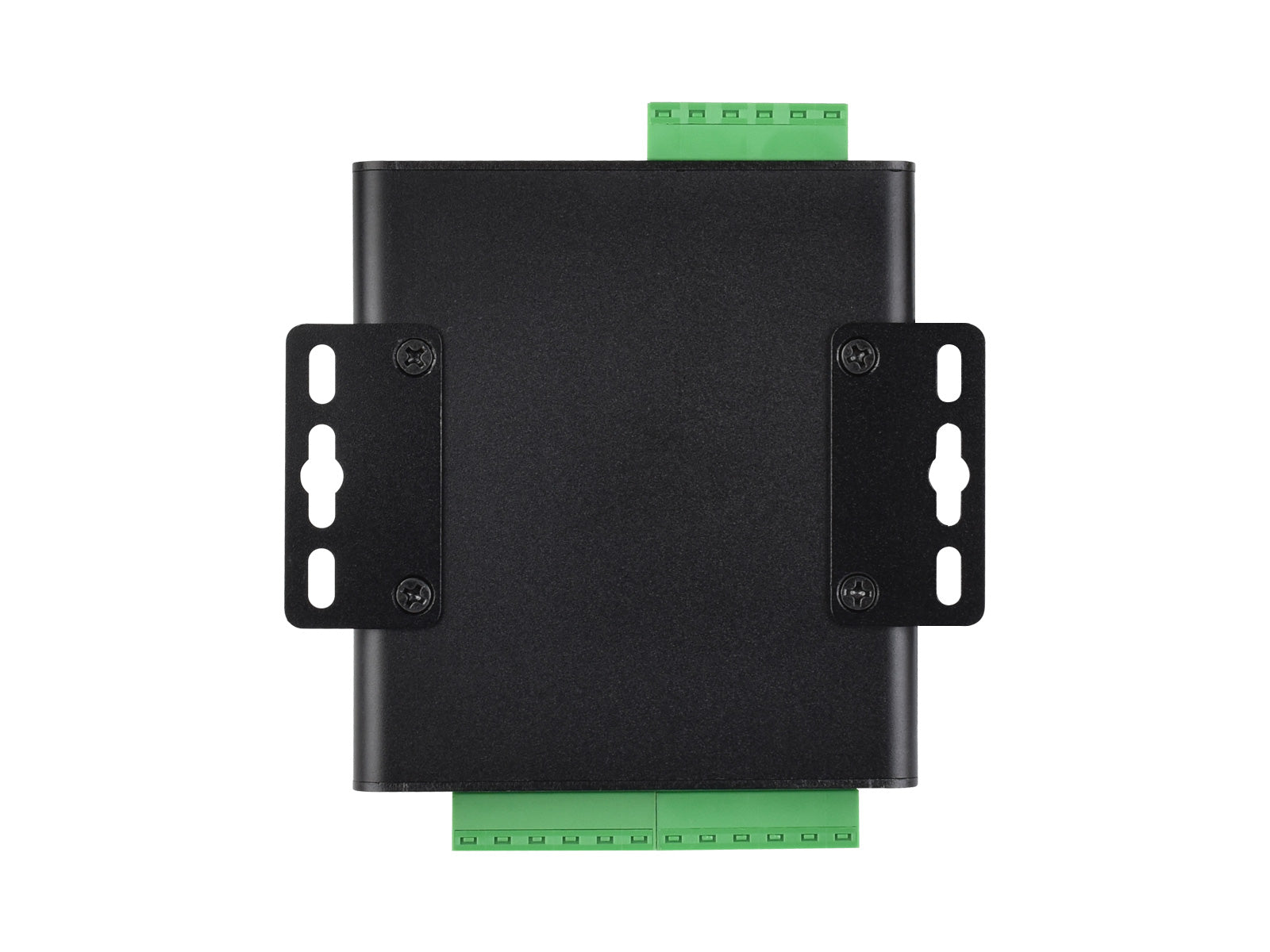

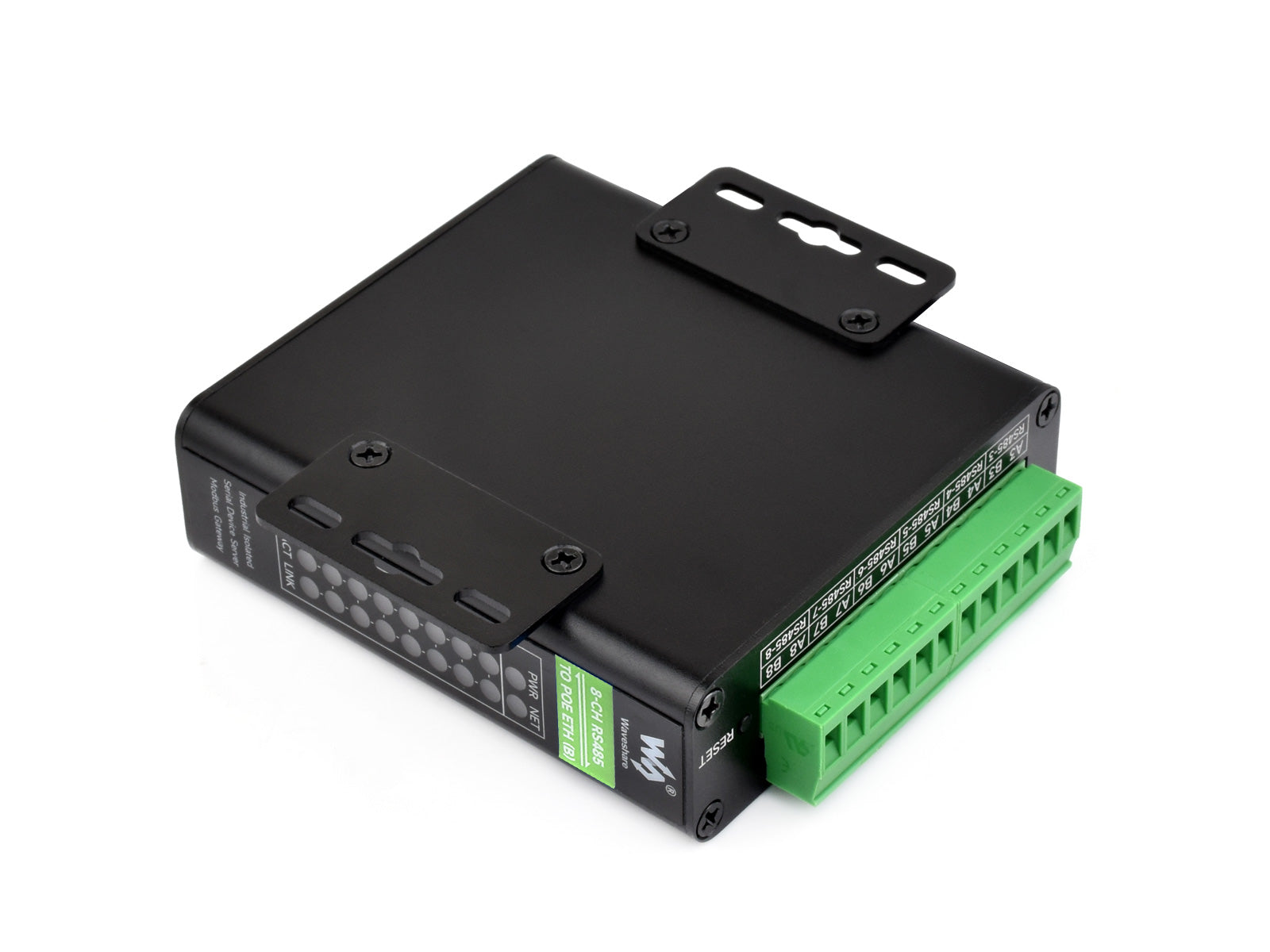

Вибір способу установки
При використанні монтажу на DIN-рейку можна видалити кронштейни для настінного монтажу або встановити їх на задній частині корпусу, як показано на зображенні нижче. При використанні настінного монтажу необхідно видалити пряжку для монтажу на DIN-рейку.
Монтаж на DIN-рейку
Настінний монтаж
Підтримка Modbus Gateway
Придатна для оновлення мережі Modbus, може використовуватися з конкретним програмним забезпеченням конфігурації
Кілька режимів комунікації
Підтримка режимів TCP сервер / TCP клієнт / UDP multicast / UDP
* Примітка: Цей модуль має 8 каналів, і кожен канал підтримує вищезазначені функції окремо
MQTT/JSON до Modbus
Більш гнучке перетворення між різними протоколами
При використанні як MQTT шлюз пристрої можуть завантажувати дані серійного порту на MQTT сервер через протокол MQTT з прозорою передачею. Підтримувані сервери включають Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо. Отримані дані Modbus RTU або нестандартні дані серійного порту можуть бути розібрані у форматі JSON та упаковані в пакет даних MQTT для завантаження.
При використанні як шлюз збору даних JSON пристрої можуть підключатися до приладів збору даних через з'єднання RS485, потім автоматично збирати дані, перетворювати дані у формат JSON та нарешті відправляти на сервер. Отримані дані підтримують приладів Modbus RTU 645 версія 97, приладів 645 версія 07, а також різні нестандартні протоколи RS485. Формат завантажених даних можна налаштувати через хост, а протокол завантаження JSON може бути протоколом MQTT, протоколом HTTP POST, протоколом HTTP GET тощо.
Підтримка опитування кількох хостів
Різні мережеві пристрої будуть ідентифіковані та отримають відповідь окремо,
Більше немає проблеми перехресних розмов при комунікації з кількома мережевими пристроями
Користувацькі пакети heartbeat/реєстрації
Легко для хмарної комунікації та ідентифікації пристрою
Підтримка протоколу NTP
Отримання інформації про мережевий час для серійного виводу або завантаження даних
Кілька методів конфігурації
Підтримка конфігурації веб-браузером, отримання динамічної IP через DHCP,
Протокол DNS для підключення до адреси сервера домену
Кілька захистів, безпечна та стабільна робота
На борту живлення та ізоляція сигналу, може забезпечити стабільну напругу ізоляції з високою надійністю та сильною стійкістю до перешкод. Вбудована TVS (трубка придушення перехідної напруги) може ефективно придушити напругу перенапруги та перехідну пікову напругу в ланцюзі, захист від блискавки та ESD. Вбудований перезаряджаємий запобіжник та діод захисту для забезпечення стабільного виводу струму та напруги, запобігання перевантаженню та перенапруженню, покращення характеристик ударостійкості
Корпус з алюмінієвого сплаву
Корпус з алюмінієвого сплаву з піскоструминням та анодним окисленням
Міцний та довговічний, модний та приємний на дотик

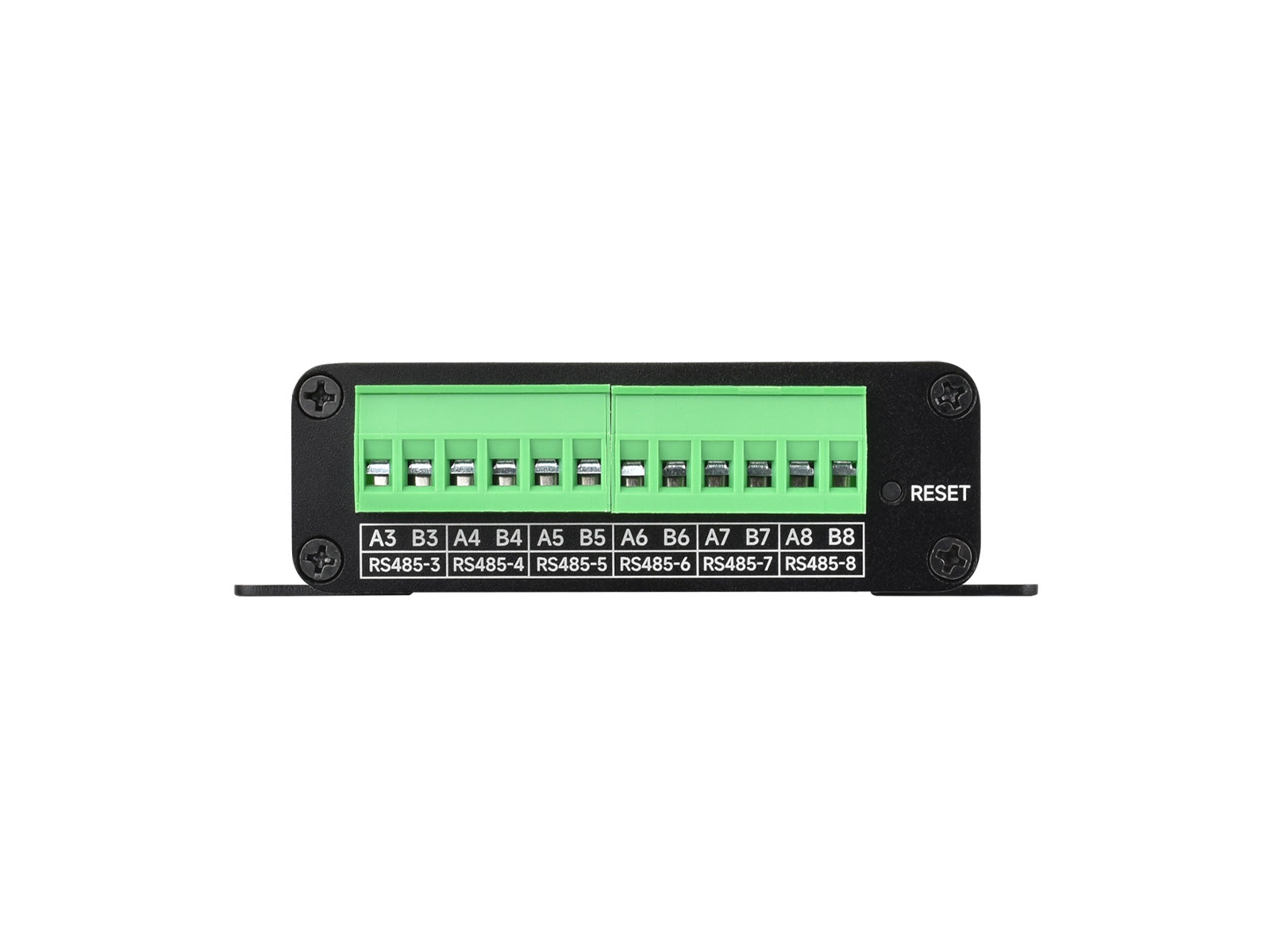

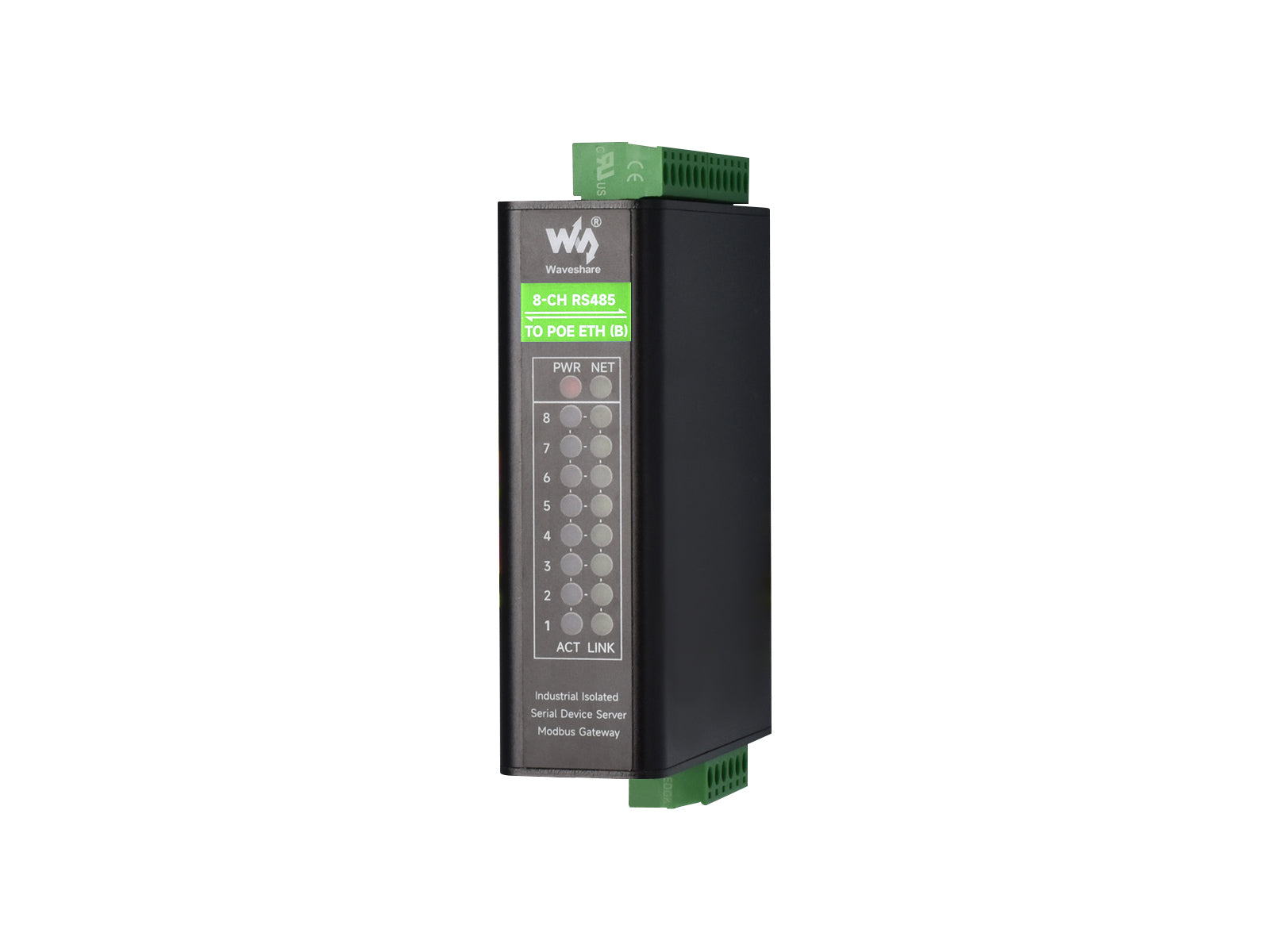

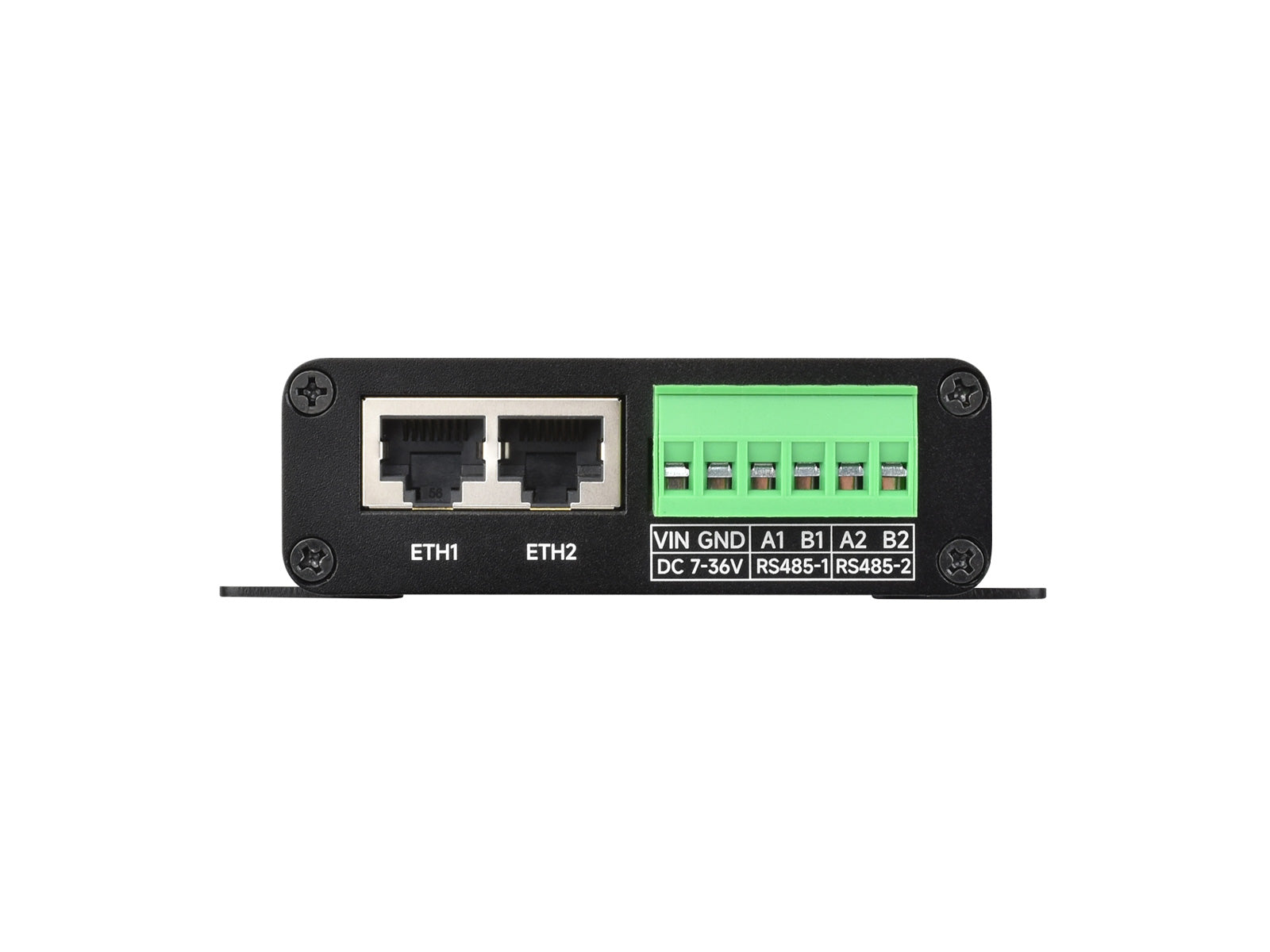

Опис інтерфейсу
Демонстрація продукту
* Для довідки, будь ласка, зверніться до вмісту упаковки для детального списку деталей
Габаритні розміри
Підтримка масового налаштування
Підтримка налаштування програмного та апаратного забезпечення
Включаючи апаратний інтерфейс, LOGO, етикетку, корпус та веб-сторінку тощо
Посібник вибору
| Модель | Мережевий порт | Захист ізоляції | Тип серійного порту | Методи живлення | Діапазон напруги | Розміри (Д × Ш × В) |
|---|---|---|---|---|---|---|
 RS485 TO ETH (B) |
Звичайний мережевий порт | — | Одиничний серійний сервер | Гвинтова клема | DC 9~24V | 87.0×36.0×59.0мм |
 RS485 TO POE ETH (B) |
