Адаптер CAN FD TO RS232/RS485 Waveshare 32599
Адаптер CAN FD TO RS232/RS485 Waveshare 32599
Артикул: 2056
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Конвертер протоколу CAN FD
Основні характеристики
CAN FD TO RS232/RS485 — це двонаправлений конвертер CAN FD на RS232/RS485 для монтажу на DIN-рейку, що забезпечує високошвидкісну, низьколатентну та стабільну роботу. Пристрій простий у використанні та економічний.
Підтримує п'ять режимів перетворення даних:
- Прозоре перетворення
- Прозоре перетворення з ID
- Стандартне перетворення протоколу
- Перетворення протоколу Modbus
- Користувацьке перетворення протоколу
Забезпечує взаємодію між пристроями CAN та послідовними портами, сумісний з протоколами CAN FD та CAN 2.0A/2.0B.
Промислового класу дизайн, стабільна робота при температурі від -40°C до 85°C, широкий діапазон живлення 9V–36V, швидкість передачі в домені арбітражу CAN FD 5Kbps–1Mbps та швидкість передачі в домені даних 100Kbps–5Mbps.
Підтримує конфігурацію параметрів через хост-комп'ютер, вбудовані резистори завершення 120Ω (перемикаються через DIP-перемикачі), підтримує монтаж на DIN-рейку, легко налаштовується та встановлюється.

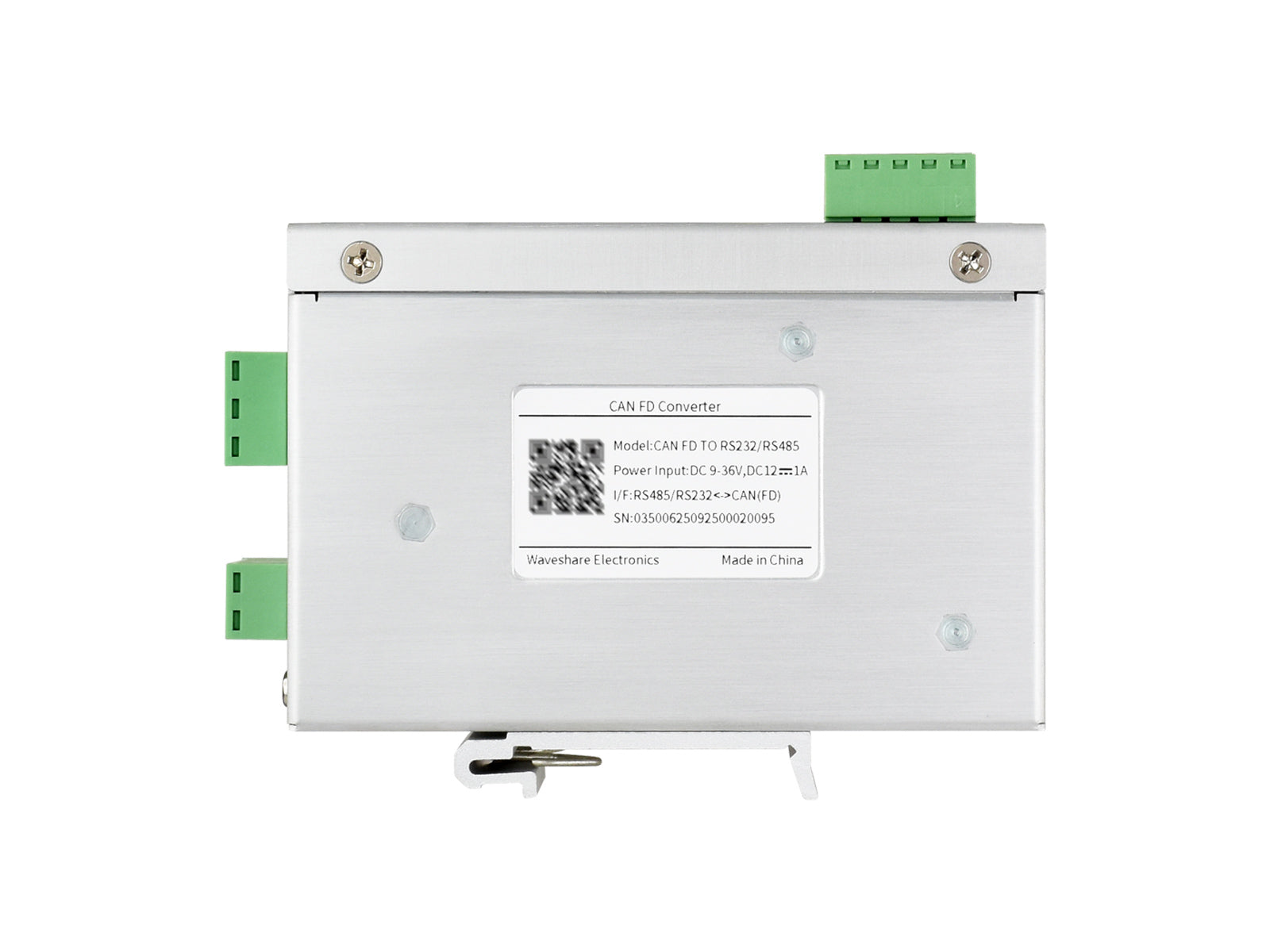

Технічні характеристики

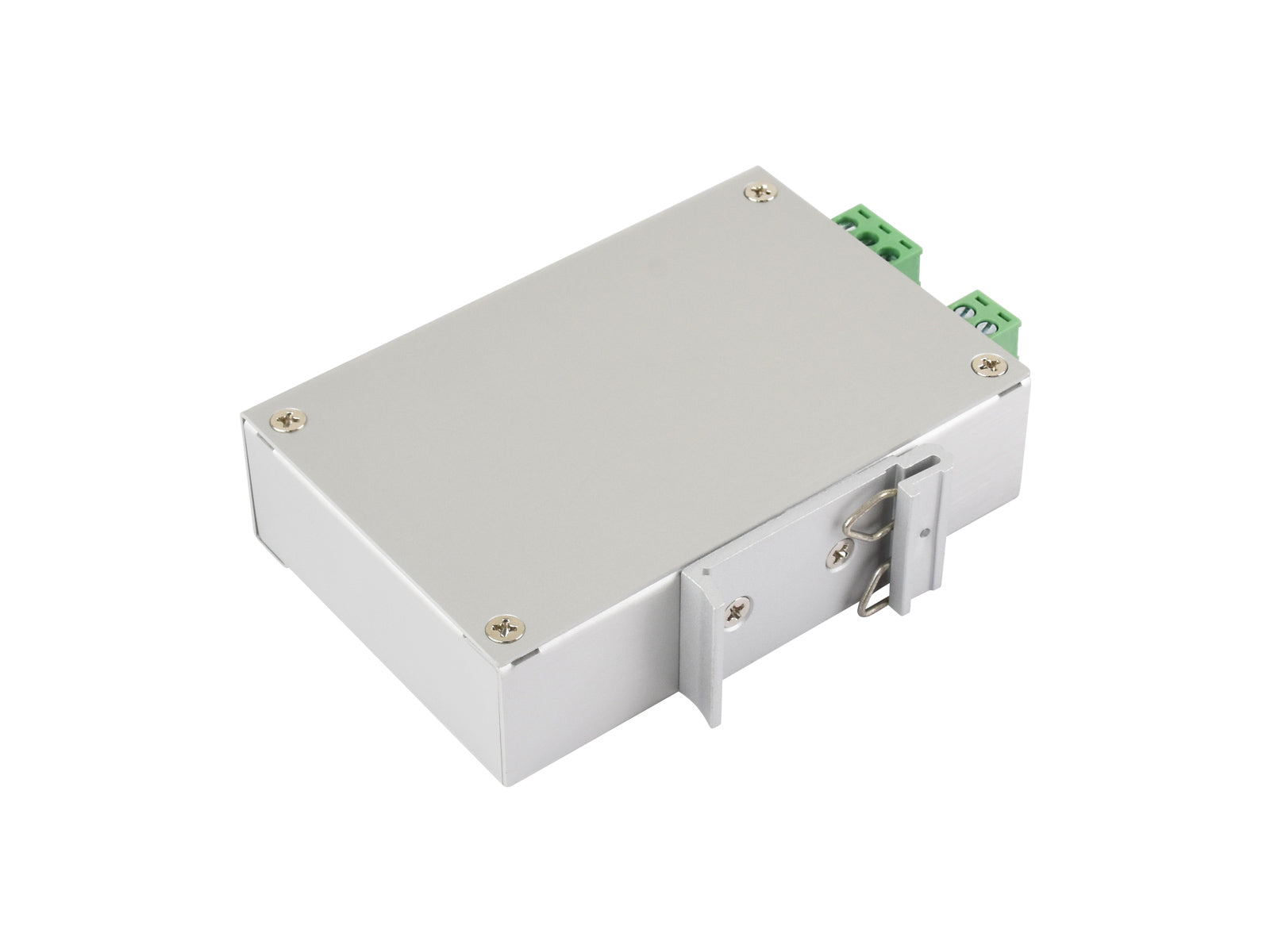

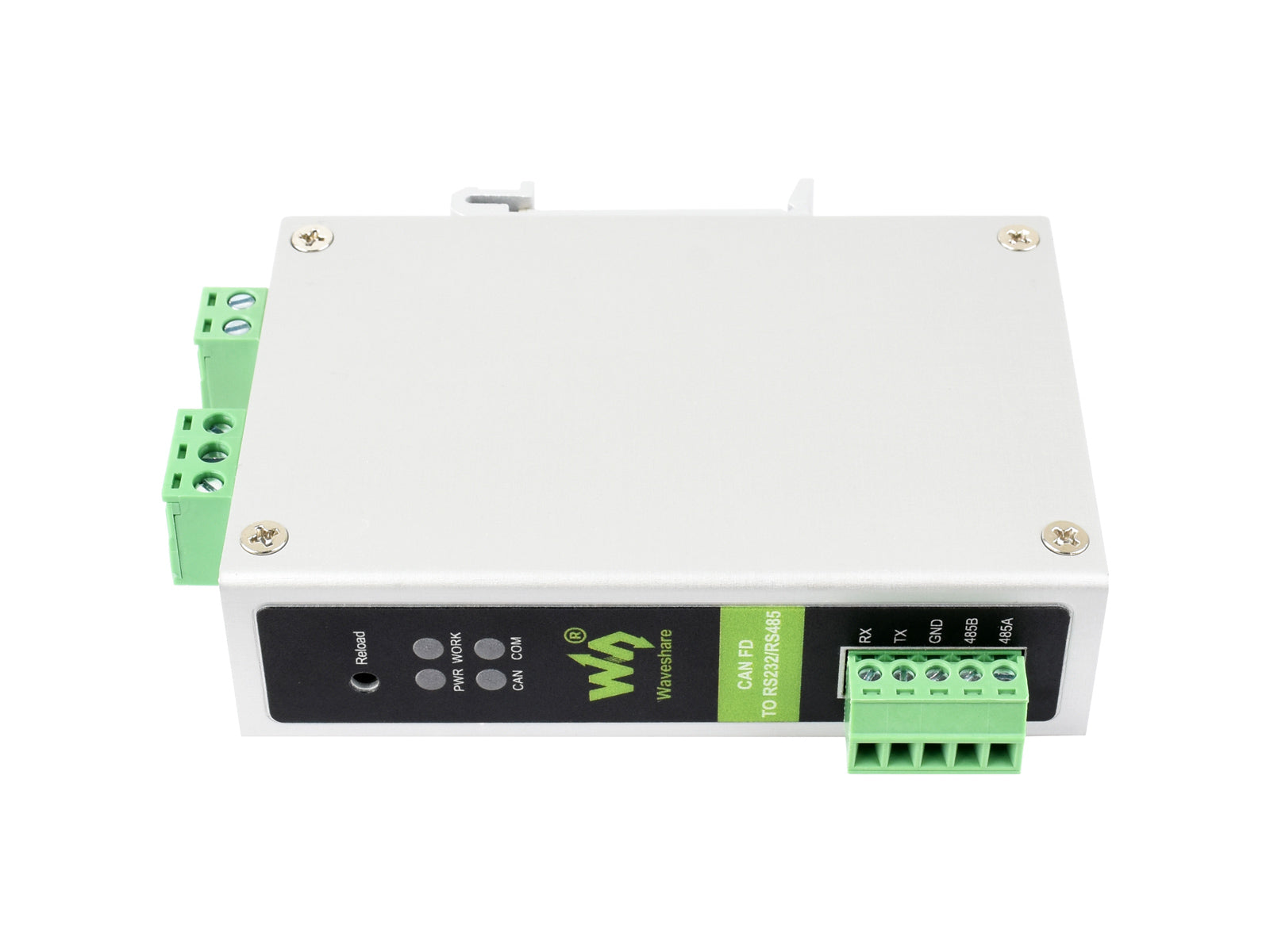

| Категорія | Параметр | Опис |
|---|---|---|
| Параметри | Робоча напруга | DC 9V–36V, рекомендується 12V 1A |
| Розміри | 110 × 27 × 85,6 мм | |
| Спосіб монтажу | Монтаж на DIN-рейку | |
| Кнопка скидання | Довге натиснення для відновлення заводських налаштувань | |
| Індикаторні світлодіоди | POWER, WORK, COM та CAN | |
| Параметри інтерфейсу | Специфікація порту CAN | 1-канальний порт CAN, підтримує CAN FD, сумісний з CAN 2.0A/2.0B |
| Швидкість передачі порту CAN | Домен арбітражу: 5Kbps–1Mbps Домен даних: 100Kbps–5Mbps |
|
| Резистор завершення | Вбудовані 2 × 120Ω резистори завершення. Перемикання одного DIP-перемикача на ON підключає один резистор 120Ω паралельно. Перемикання обох на ON підключає два резистори 120Ω паралельно | |
| Специфікація послідовного порту | Підтримує 1-канальний RS485 або RS232 | |
| Робоче середовище | Робоча температура | -40°C–85°C |
| Температура зберігання | -40°C–105°C | |
| Робоча вологість | 5%–95% RH (без конденсації) | |
| Вологість зберігання | 5%–95% RH (без конденсації) | |
| Програмні функції | Шлюз Modbus | CAN FD на Modbus RTU (Master/Slave) |
| Передача повідомлень | Підтримує до 64 повідомлень передачі | |
| Прийом повідомлень | Підтримує до 64 повідомлень прийому | |
| Перетворення протоколу | Прозоре перетворення, прозоре перетворення з ID, стандартне перетворення, перетворення протоколу Modbus та користувацьке перетворення протоколу | |
| ID CAN | Підтримує стандартні та розширені кадри | |
| Фільтрування ID кадру | Підтримує тільки стандартні кадри, тільки розширені кадри та користувацький ввід ID кадру (до 32 груп) | |
| Напрямок перетворення | Підтримує двонаправлене перетворення, тільки послідовний порт на CAN та тільки CAN на послідовний порт | |
| Оновлення прошивки | Підтримує оновлення прошивки через хост-комп'ютер | |
| Конфігурація параметрів | AT-команди та програмне забезпечення хост-комп'ютера | |
| Параметри захисту | Захист від ESD | Повітряний розряд: 8 KV, контактний розряд: 6 KV |
| EFT/Burst | Схема живлення: 2KV; схема RS485/RS232: 1KV; схема CAN: 1KV | |
| Тест стійкості до імпульсних перенапруг | Схема живлення: 1KV диференціальний режим, 2KV синфазний режим; схема CAN: 2KV синфазний режим |
Основна функція
Підтримує двонаправлену передачу даних CAN FD на RS232/RS485
Швидкість передачі в домені арбітражу
Швидкість передачі в домені арбітражу CAN FD: 5Kbps–1Mbps
Швидкість передачі в домені даних
Швидкість передачі в домені даних CAN FD: 100Kbps–5Mbps
Промислового класу дизайн
Підтримує кілька режимів перетворення
Прозоре перетворення, прозоре перетворення з ID, стандартне перетворення, перетворення протоколу Modbus та користувацьке перетворення з користувацькими заголовками та трейлерами кадрів
Досягає оригінального перетворення між кадрами CAN FD та послідовними кадрами
Передає інформацію ID у послідовних кадрах до кадрів CAN FD
Перетворення між 13-байтовим стандартним форматом кадру CAN та 69-байтовим стандартним форматом кадру CAN FD
Реалізує передачу даних Modbus через шину CAN за допомогою сегментації та повторного збирання пакетів
Користувачі можуть налаштовувати заголовки та трейлери кадрів для забезпечення двонаправленого перетворення даних
3 методи фільтрування кадрів, 32 набори налаштовуваних фільтрів
Підтримує прийом тільки розширених кадрів, прийом тільки стандартних кадрів та користувацький прийом ID кадру. У користувацькому режимі користувачі можуть налаштувати до 32 наборів методів фільтрування, щоб уникнути великої кількості перешкод даних
Конфігурація параметрів через хост-комп'ютер
Сценарії застосування
Моніторинг батареї BMS
Промислова автоматизація
Зарядка EV
Моніторинг трафіку

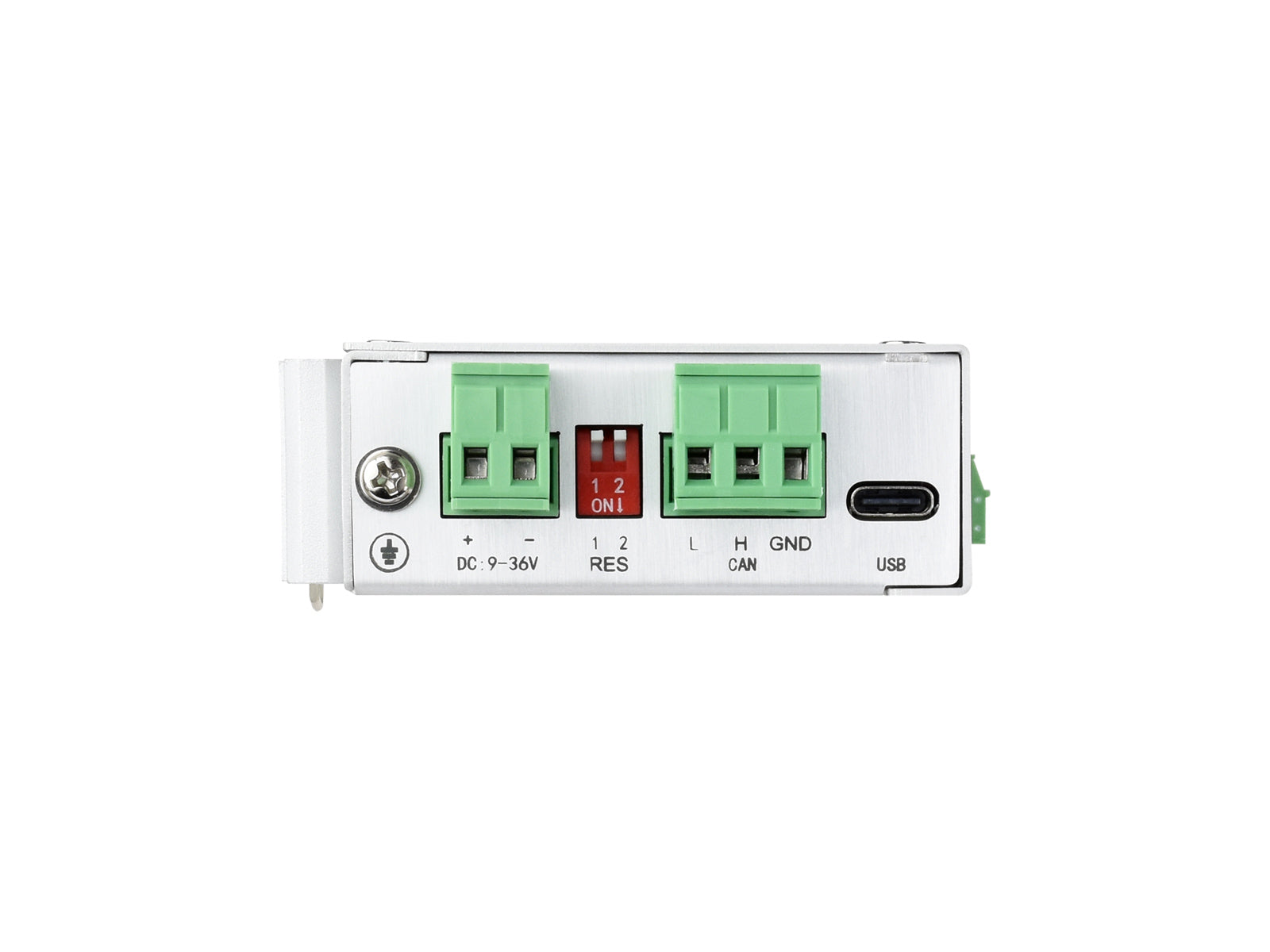

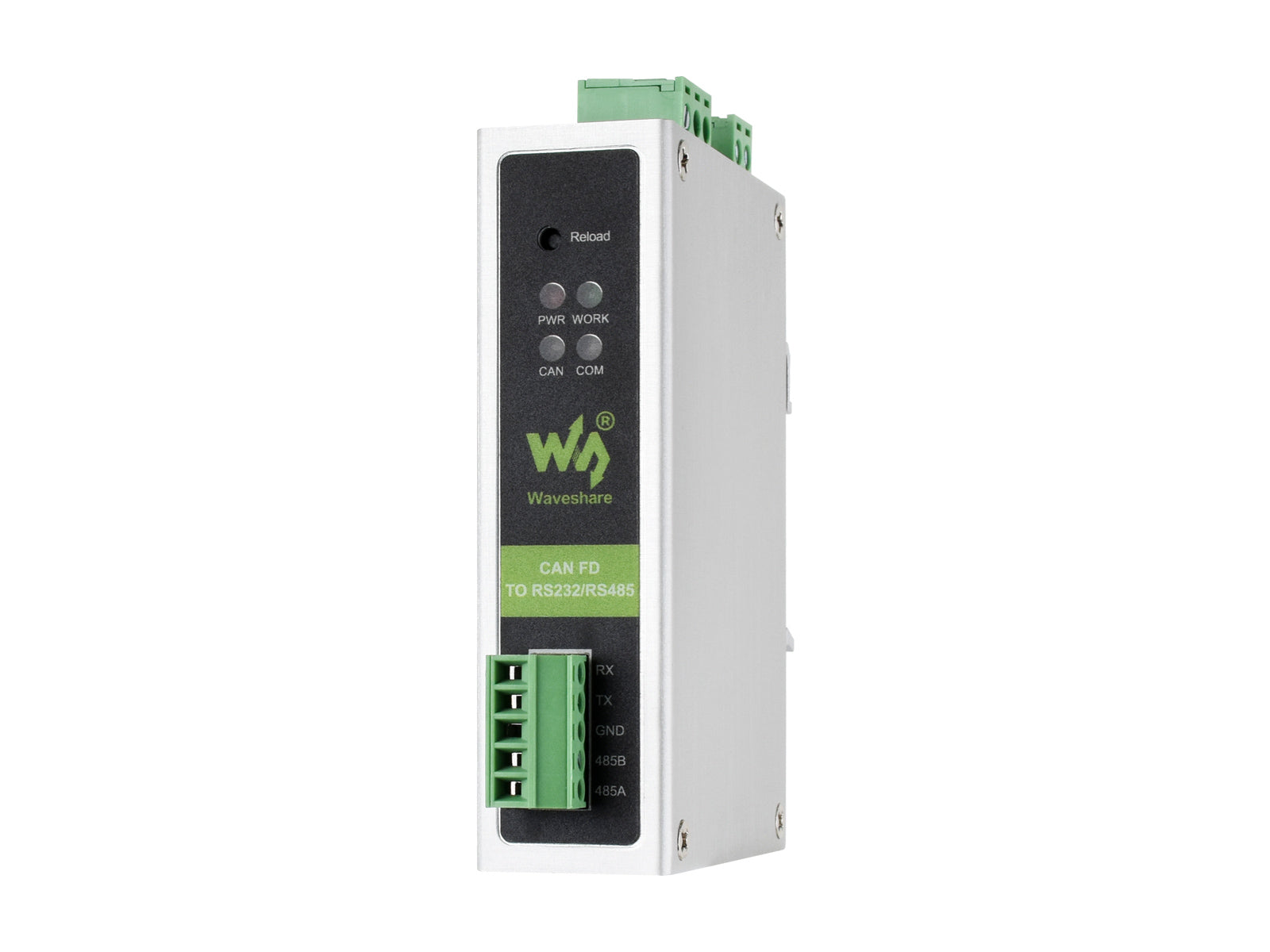

Опис інтерфейсу
Габаритні розміри
Вибір конвертера CAN FD
| Модель | CAN FD TO ETH | CAN FD TO RS232/RS485 | CAN FD ETH RS232/RS485 Converter |
|---|---|---|---|
| Тип продукту | CAN FD на ETH | CAN FD на RS485/RS232 | CAN FD на ETH/RS485/RS232 |
| CAN FD | Підтримується | ||
| Захист EMC | Рівень 3 | Рівень 3 | Рівень 3, повна ізоляція живлення/інтерфейсу/комунікації |
| Зовнішня конструкція | Алюмінієвий профіль, DIN-рейка | ||
| Режими перетворення | 5 | ||
| Фільтрування ID кадру | 32 групи | ||
| Modbus | Modbus TCP (Master/Slave) | Modbus RTU (Master/Slave) | Modbus TCP (Master/Slave) Modbus RTU (Master/Slave) |
