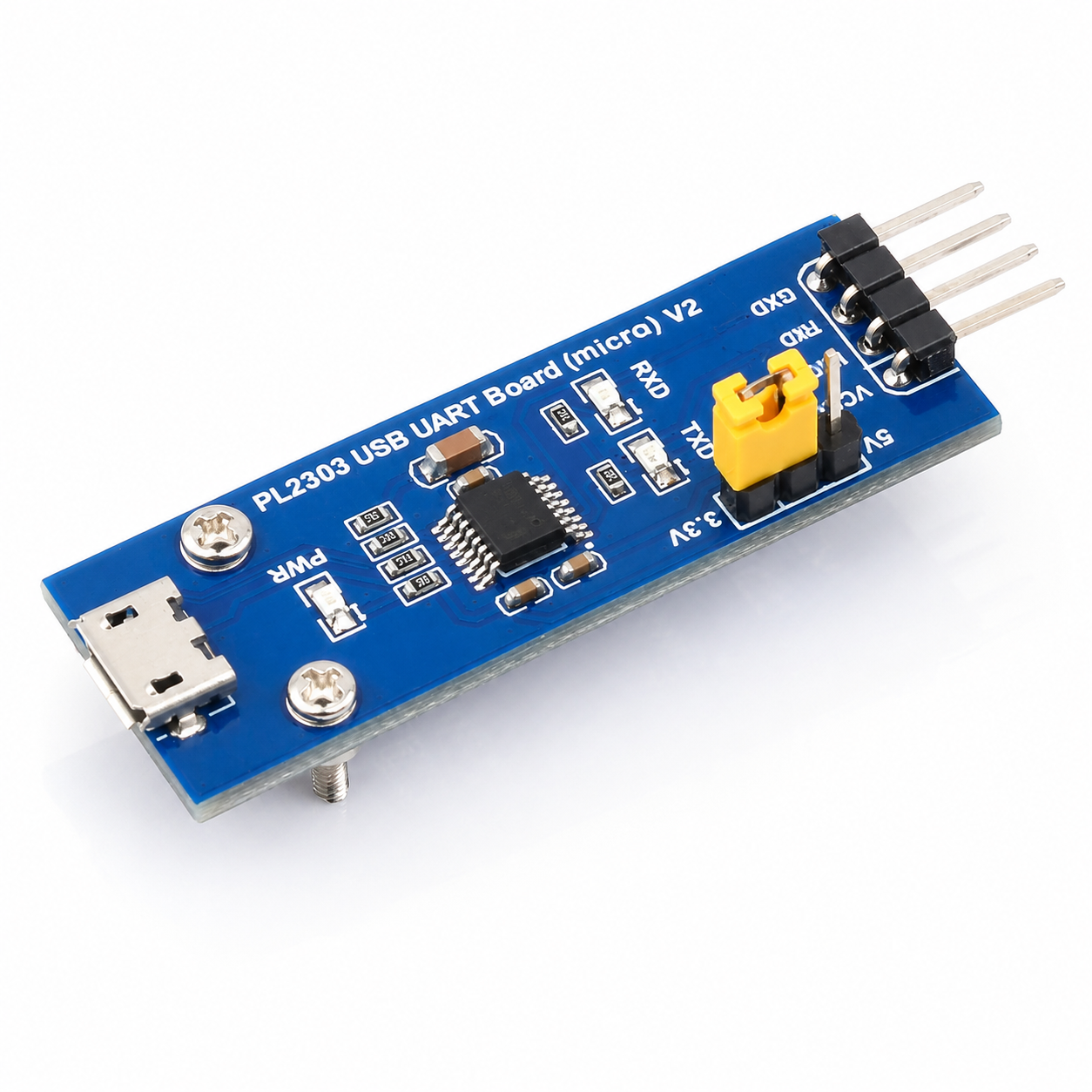

Адаптер PL2303 USB To UART (TTL) Communication Module Micro USB (24681)
Адаптер PL2303 USB To UART (TTL) Communication Module Micro USB (24681)
Немає в наявності · Рекомендована заміна:
Адаптер PL2303 USB To UART (TTL) Communication Module USB Type A (20265)Артикул: 1105
Немає в наявності
Інші сумісні в наявності (3)
Потрібен саме цей товар? Телефонуйте (099) 381-5288 — підкажемо, коли надійде.
| Гарантія 12 місяців. Повернення або обмін протягом 14 днів. → | |
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Стабільна передача даних | Підтримка кількох пристроїв | Сумісність з Windows
Основні характеристики
- Використовує новий чіп PL2303GS
- Підтримує Windows XP / 7 / 8 / 10 / 11 та новіші версії
- 3 режими живлення VCCIO через перемичку:
- VCCIO — 5 В: вихід 5 В
- VCCIO — 3,3 В: вихід 3,3 В
- Перемичка розімкнута: живлення від цільової плати (1,8 В / 2,5 В / 3,3 В / 5 В)
- 3 світлодіодних індикатори: TXD, RXD, PWR
Варіанти виконання
Модуль доступний з чотирма типами USB-роз'ємів — оберіть потрібний варіант:
USB Type A
USB Type C
USB Micro
USB Mini
Рішення на базі PL2303
Модуль побудований на новій версії чіпа PL2303GS, що забезпечує надійну та стабільну передачу даних між USB-інтерфейсом комп'ютера та UART-інтерфейсом мікроконтролера.
Підключення до мікроконтролера
Приклад підключення модуля PL2303 USB UART Board (Type A) до МК:
- VCCIO ↔ 3,3 В або 5 В (модуль живиться від USB; перемичку на платі замкнути на 3,3 В або 5 В)
- GND ↔ GND
- TXD ↔ MCU.RX (напрямок сигналу: MCU.RX ← PL2303 ← PC.TX)
- RXD ↔ MCU.TX (напрямок сигналу: MCU.TX → PL2303 → PC.RX)
Зовнішній вигляд модуля
Габаритні розміри
