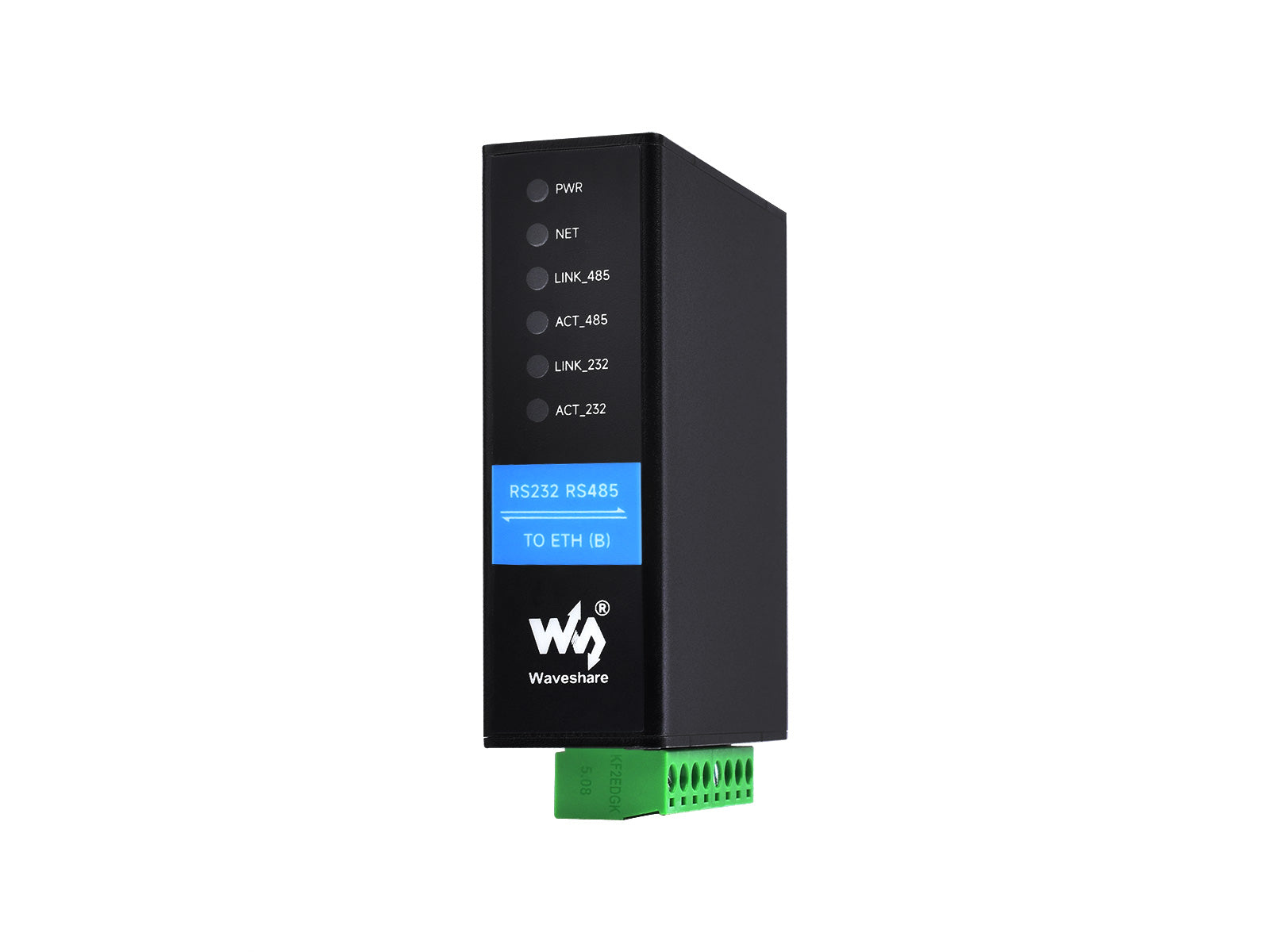

Адаптер RS232 RS485 TO ETH (B) (25108)
Адаптер RS232 RS485 TO ETH (B) (25108)
Артикул: 2049
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Промислово ізольований RS232 RS485 до RJ45 Ethernet серійний сервер
Двоканальні послідовні порти до Ethernet, підтримка Modbus/MQTT/JSON, монтаж на рейку з металевим корпусом
Основні характеристики
Це пристрій для збору даних з двома послідовними портами / IoT шлюз, розроблений для промислового середовища. 1-канальний RS232 та 1-канальний RS485 можуть працювати одночасно без взаємних перешкод, використовуючи один кабель Ethernet. Він поєднує багато функцій в одному: серійний сервер, шлюз Modbus, шлюз MQTT, RS232 та RS485 до JSON тощо. Другий порт Ethernet можна використовувати як мережевий комутатор або для каскадування, а функція PoE* є опціональною для обох портів Ethernet. Забезпечує два способи живлення: порт постійного струму (зовнішній діаметр: 5,5 мм, внутрішній діаметр: 2,1 мм) та гвинтовий клемник. Корпус з підтримкою монтажу на рейку малого розміру, легко встановлюється та економічний. Підходить для застосувань, таких як збір даних, IoT шлюз, безпека та IoT, моніторинг розумних приладів.
* Цей продукт є пристроєм-приймачем PoE (PD), його потрібно підключити до джерела живлення PoE та отримати живлення від пристрою PSE для нормальної роботи.
Варіанти версій
RS232 RS485 TO ETH (B)
Двоканальні послідовні порти + Звичайний мережевий порт + Електрична ізоляція
RS232 RS485 TO POE ETH (B)
Двоканальні послідовні порти + PoE мережевий порт + Електрична ізоляція
Технічні характеристики
| Параметр | RS232 RS485 TO ETH (B) | RS232 RS485 TO POE ETH (B) |
|---|---|---|
| Опис | Двоканальні послідовні порти + Звичайний мережевий порт + Електрична ізоляція | Двоканальні послідовні порти + PoE мережевий порт + Електрична ізоляція |
| Тип продукту | Серійний сервер, шлюз Modbus, шлюз MQTT | |
| Основна функція | Двонаправлена прозора передача даних між RS232 та RS485 до Ethernet | |
| Інтерфейс зв'язку | Порт RS232 × 1, порт RS485 × 1, порт Ethernet × 2 | |
| Живлення | Порт DC 5.5, гвинтовий клемник 6–40 В постійного струму | Порт DC 5.5, гвинтовий клемник 6–40 В постійного струму або порт PoE |
| Захист ізоляції | Ізоляція живлення, ізоляція сигналу | |
| Зв'язок | ||
| Ethernet | RJ45 | RJ45 з підтримкою PoE, відповідає IEEE 802.3af |
| Послідовний порт | Ізольовані RS232 та RS485 (2 канали можуть приймати та передавати незалежно одночасно) | |
| Специфікація послідовного порту | ||
| Швидкість передачі | 300–115200 біт/с | |
| Біт парності | Немає, непарна, парна, позначка, пробіл | |
| Біт даних | 5–9 біт | |
| Контроль потоку | Н/Д | |
| Програмне забезпечення | ||
| Протокол | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS | |
| Конфігурація | Хост, веб-браузер, бібліотека функцій управління пристроєм | |
| Метод зв'язку | Пряме спілкування TCP/IP, VCOM | |
| Режим роботи | TCP сервер, TCP клієнт (співіснує з TCP сервером), UDP, UDP мультикаст | |
| Вимоги до навколишнього середовища | ||
| Температура роботи | −40 °C ~ 85 °C | |
| Діапазон вологості | 5% ~ 95% відносної вологості | |
| Розміри | Д × Ш × В: 78,0 × 72,5 × 24,2 мм | |
Основна функція
Двонаправлена прозора передача даних між двома послідовними портами та Ethernet
Багатоваріантні варіанти живлення
Підтримує живлення від порту Ethernet PoE*, відповідає стандарту IEEE 802.3af PoE
Підтримує гвинтовий клемник та порт живлення постійного струму, 6–40 В постійного струму
Широкий діапазон вхідної напруги
* Ця функція доступна лише на версії PoE

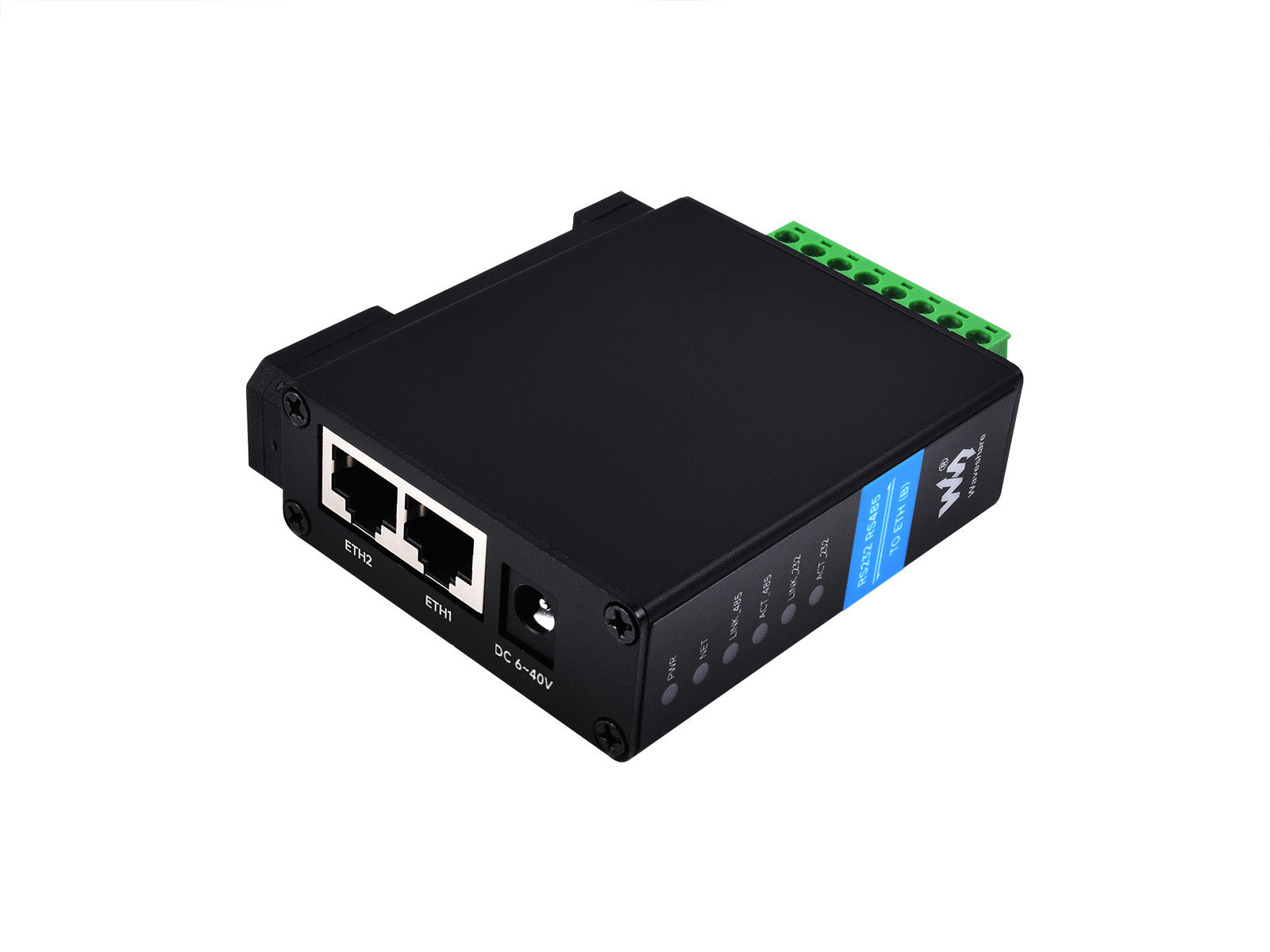

Підтримка каскадування портів Ethernet
На борту 2-канальні порти Ethernet для зв'язку та каскадування
Один з них можна використовувати для мережевого зв'язку двоканального серійного сервера, а інший можна використовувати для каскадування або зв'язку з іншими пристроями
Примітка: Кожен модуль у каскаді потребує окремого живлення. Робочий струм модуля становить 12 В/150 мА (МАКС) і може бути каскадований до 8.

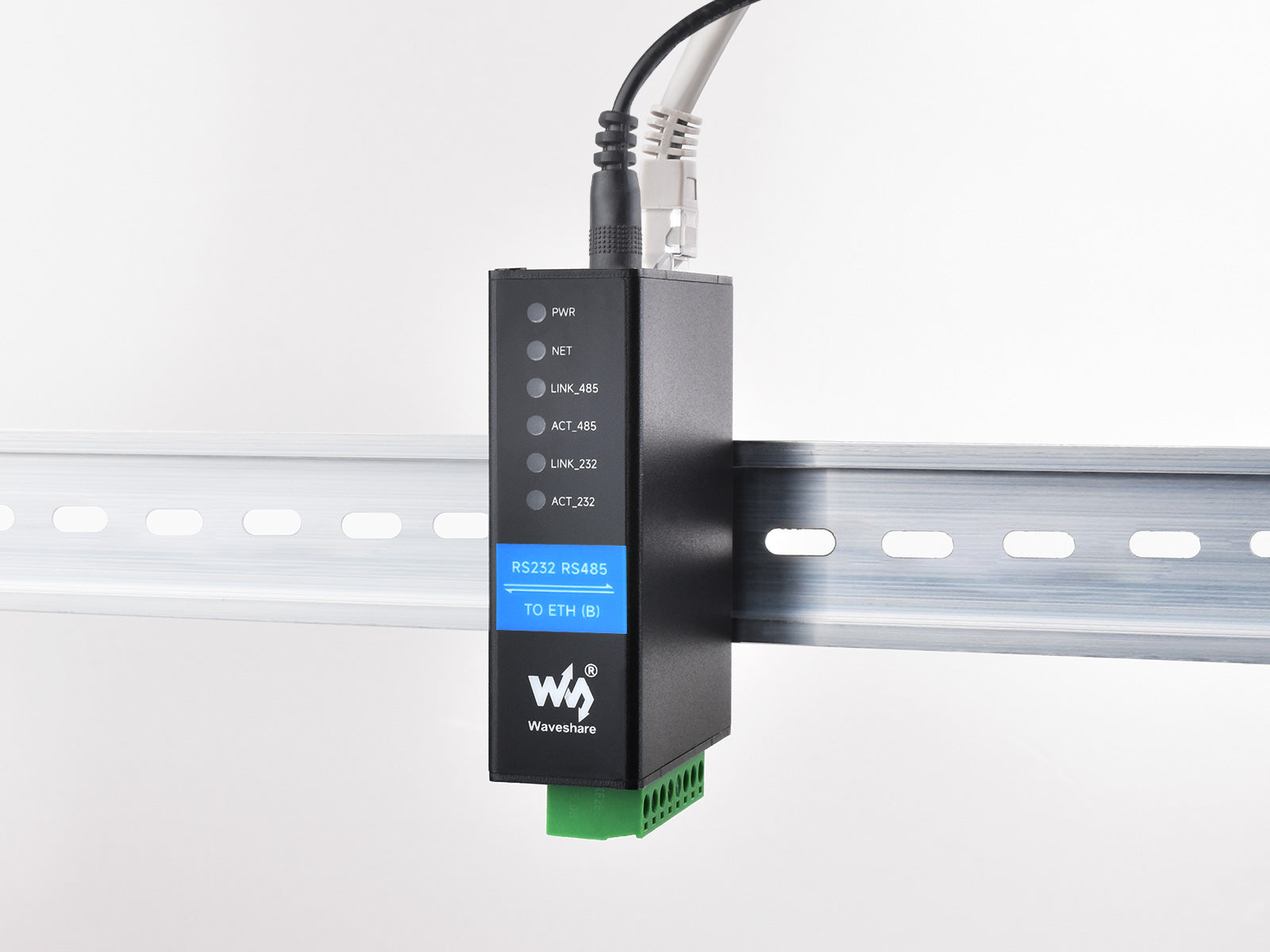

Монтаж на рейку
Промислова конструкція рейки, компактний розмір, легка установка, економічна
Підтримка шлюзу Modbus
Підходить для оновлення мережі Modbus, можна використовувати з конкретним програмним забезпеченням конфігурації
Багатоваріантні режими зв'язку
Підтримує TCP сервер / TCP клієнт / UDP мультикаст / режим UDP
Примітка: Цей модуль є двоканальним, і кожен канал підтримує наведені вище функції окремо
MQTT/JSON до Modbus
Більш гнучке перетворення між різними протоколами
При використанні як шлюз MQTT пристрої можуть завантажувати послідовні дані на сервер MQTT за допомогою протоколу MQTT через прозору передачу, підтримувані сервери включають Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо. Отримані дані Modbus RTU або нестандартні послідовні дані можуть бути розібрані у форматі JSON та упаковані в пакет даних MQTT для завантаження.
При використанні як шлюз збору даних JSON пристрої можуть бути підключені до приладів збору даних через з'єднання RS485, потім автоматично отримувати дані, перетворювати дані у формат JSON та, нарешті, публікувати їх на сервер. Отримані дані підтримують Modbus RTU 645 прилад версія 97, прилад 645 версія 07, а також різні нестандартні протоколи RS485. Формат завантажених даних можна налаштувати через хост, а протокол завантаження JSON може бути протоколом MQTT, протоколом HTTP POST, протоколом HTTP GET тощо.
Підтримка опитування кількох хостів
Різні мережеві пристрої будуть ідентифіковані та відповідати відповідно,
Більше немає проблем з перехресними розмовами при спілкуванні з кількома мережевими пристроями
Користувацький пакет серцебиття/реєстрації
Легко для хмарного зв'язку та ідентифікації пристрою
Підтримка протоколу NTP
Отримання інформації про мережевий час для послідовного виведення або завантаження даних
Багатоваріантні методи конфігурації
Підтримує конфігурацію веб-браузера, отримання динамічної IP-адреси через DHCP,
Протокол DNS підключений до адреси сервера домену
Багатоваріантний захист, безпечний та стабільний
На борту ізоляція живлення та сигналу, вона може забезпечити стабільну напругу ізоляції з високою надійністю та сильною стійкістю до перешкод. Вбудована трубка TVS (трубка придушення перехідної напруги) може ефективно придушити напругу перевищення та перехідну пікову напругу в ланцюзі, захист від блискавки та ESD. Вбудований перезаряджаємий запобіжник та діод захисту для забезпечення стабільного виведення струму та напруги, запобігає перевищенню струму та напруги, покращує характеристики ударостійкості
Корпус з алюмінієвого сплаву
Корпус з алюмінієвого сплаву з піскоструминням та анодним окисленням
Міцний та довговічний, модний та приємний на дотик

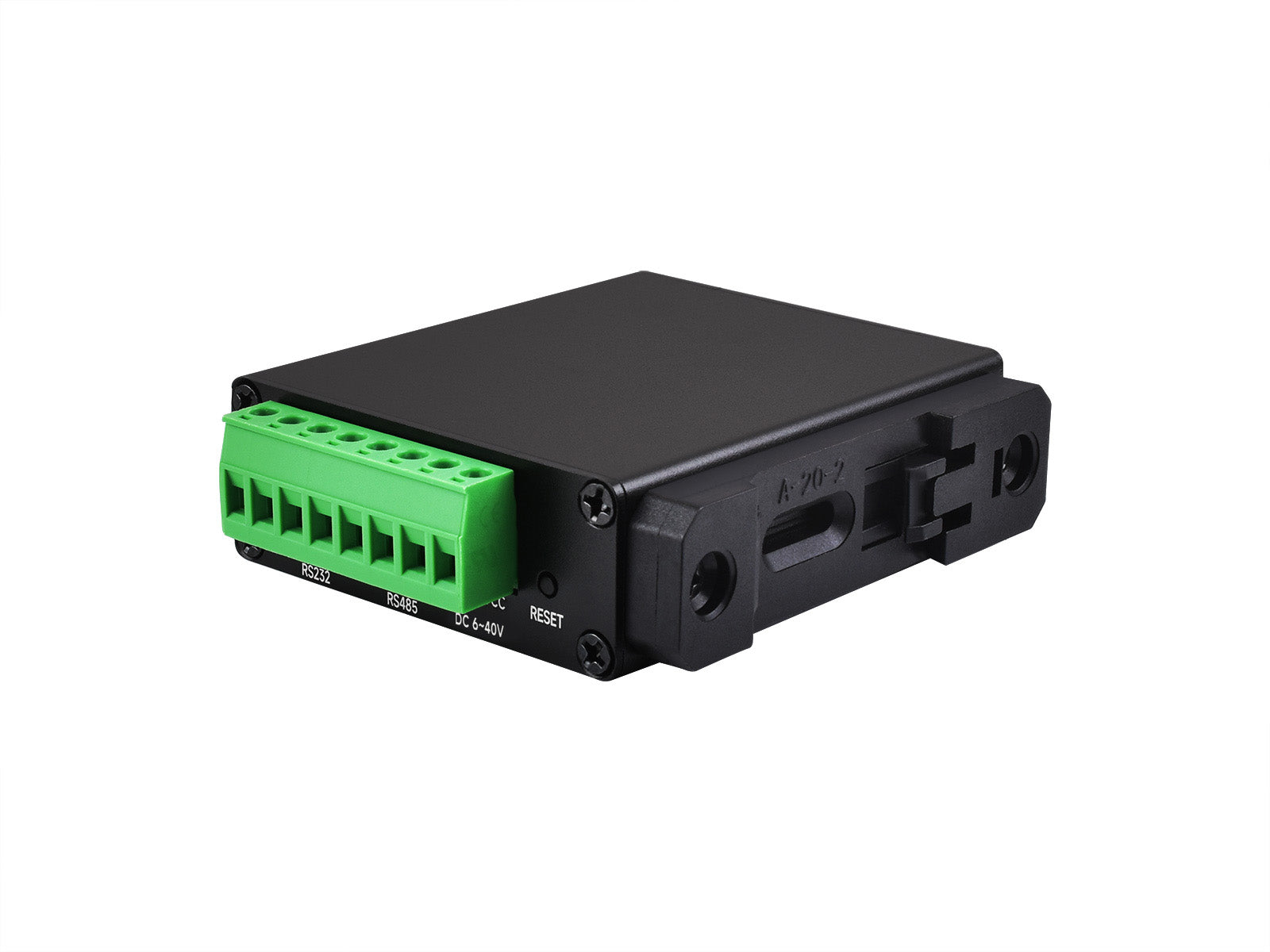

Введення інтерфейсу

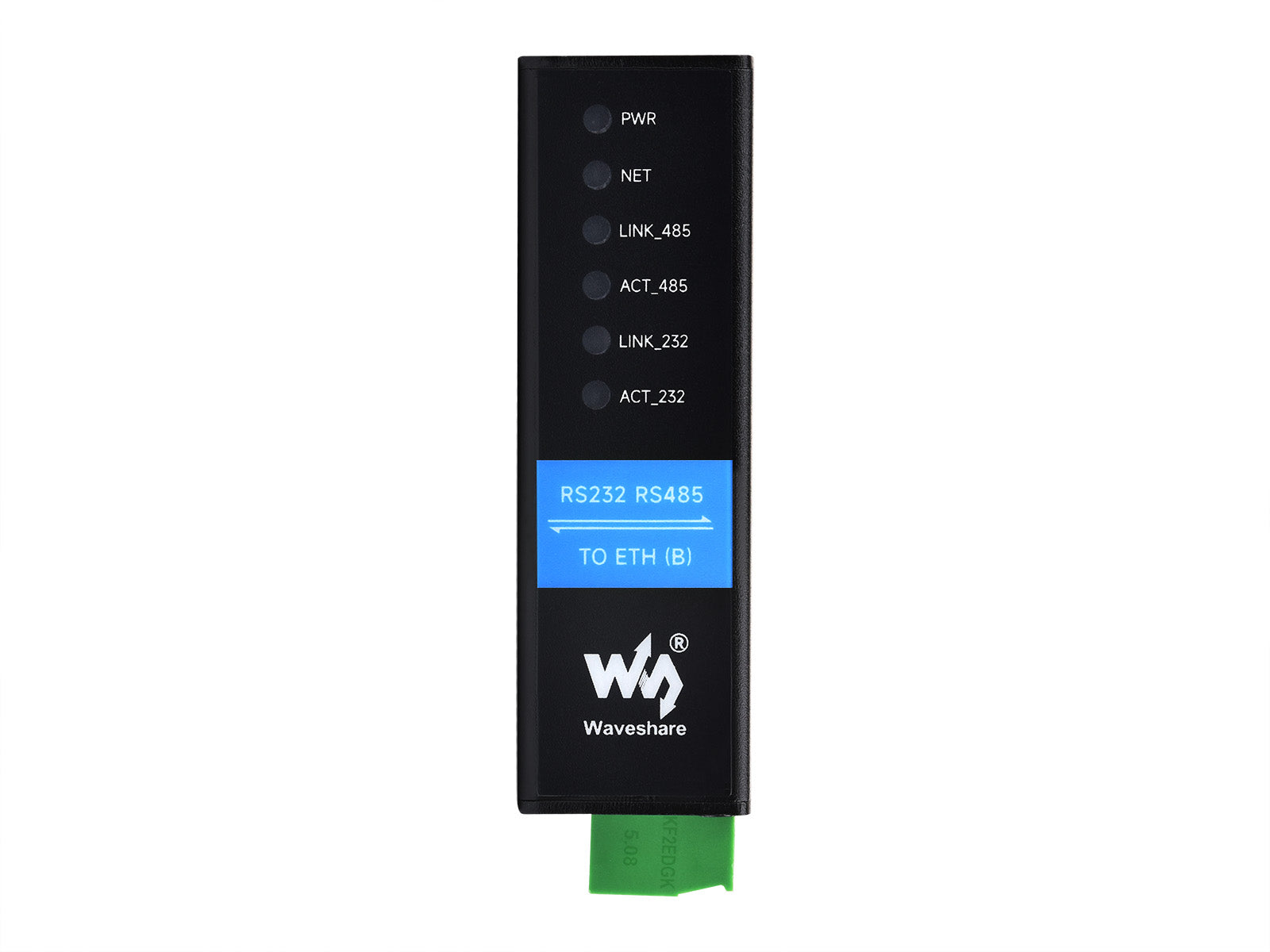

Показ продукту
Габаритні розміри
Підтримка масового налаштування
Підтримує налаштування програмного та апаратного забезпечення
Включаючи апаратний інтерфейс, LOGO, етикетку, корпус та веб-сторінку тощо.
Посібник вибору
| Модель | Мережевий порт | Захист ізоляції | Тип послідовного порту | Методи живлення | Діапазон напруги | Розміри (Д × Ш × В) |
|---|---|---|---|---|---|---|
 RS485 TO ETH (B) |
Звичайний мережевий порт | — | Сервер одного послідовного порту | Гвинтовий клемник | DC 9–24 В | 87,0 × 36,0 × 59,0 мм |
 RS485 TO POE ETH (B) |
PoE мережевий порт | Ізоляція живлення, ізоляція сигналу | Сервер одного послідовного порту | Гвинтовий клемник + PoE порт | DC 6–36 В | 87,0 × 36,0 × 59,0 мм |
 RS485 TO ETH (C) |
Звичайний мережевий порт |
