Адаптер RS232 TO RS485/422 (F) (26122)
Адаптер RS232 TO RS485/422 (F) (26122)
Артикул: 2050
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Деталі
RS232 до RS485/422
Активний цифровий ізольований послідовний конвертер
Використовує мікросхеми SP3232EEN та SP485EEN, забезпечує стабільний зв'язок з вбудованою гальванічною ізоляцією, захистом від блискавки та електростатичного розряду. Ідеальний вибір для промислового обладнання керування та застосувань з високими вимогами до зв'язку.
Основні характеристики
- Вбудовані мікросхеми SP3232EEN та SP485EEN. Швидкий зв'язок, стабільний та надійний, краща сумісність
- Стабільна передача зі швидкістю 300–921600 бод
- Вбудована монолітна ізоляція живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу
- Вбудована монолітна цифрова ізоляція, дозволяє ізоляцію сигналу, висока надійність, сильна стійкість до перешкод, низьке енергоспоживання
- Вбудований TVS (Transient Voltage Suppressor), ефективно придушує імпульсну напругу та перехідні скачки напруги в ланцюзі, захист від блискавки та електростатичного розряду
- Вбудований самовідновлювальний запобіжник та захисні діоди, забезпечує стабільні вихідні струм/напругу, захист від перевищення струму/напруги, покращує стійкість до ударів
- Вбудований захист від електростатичного розряду 15 кВ та захист від блискавки та перенапруги 600 Вт
- Вбудований термінальний резистор 120 Ом на інтерфейсі RS485/RS422, за замовчуванням вимкнений, налаштовується перемикачем
- Вбудований клемний блок живлення, дозволяє широкий діапазон вхідної напруги 5–36 В постійного струму
- 3 світлодіоди для індикації стану живлення та приймача-передавача
- Промислова конструкція корпусу ABS для монтажу на рейку, компактна, легка в установці та економічна
Варіанти версій
RS232 до RS485/422
Порт RS232 DB9 male
RS232 до RS485/422 (F)
Порт RS232 DB9 female
Технічні характеристики
| ТИП ПРОДУКТУ | Активний цифровий ізольований послідовний конвертер RS232 до RS485/422 | |
|---|---|---|
| ІНТЕРФЕЙС ЖИВЛЕННЯ | Живлення | 5–36 В постійного струму |
| Захист | Захист від зворотної полярності | |
| Швидкість передачі | 300–921600 бод (для надійного зв'язку на дальні відстані рекомендується 300–115200 бод) | |
| Порт пристрою | RS232, RS485/422 | |
| RS232 | Роз'єм | DB9 male/female |
| Дистанція передачі | близько 15 м | |
| Режим передачі | точка-точка | |
| RS485/422 | Роз'єм | Клемний блок |
| Контроль напрямку | Автоматичний апаратний контроль | |
| Захист | Захист від блискавки та перенапруги 600 Вт, захист від електростатичного розряду 15 кВ | |
| Термінальний резистор | 120 Ом, увімкнення/вимкнення через перемикач | |
| Дистанція передачі | близько 1,2 км | |
| Режим передачі | Точка-багато точок (до 32 вузлів, для 16 вузлів або більше рекомендується використовувати повторювачі) | |
| Зовнішній вигляд | Корпус | Корпус ABS для монтажу на рейку, придатний для DIN-рейки 35 мм |
| Розміри | 81,9 × 54,0 × 32,0 мм | |
Основна функція
Перетворення сигналу RS232 у збалансований диференціальний сигнал RS485/422 для перетворення інтерфейсу, розширення вузлів та зв'язку на дальні відстані.
Гальванічна ізоляція
- Вбудована монолітна ізоляція живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу
- Вбудована монолітна цифрова ізоляція, дозволяє ізоляцію сигналу, висока надійність, сильна стійкість до перешкод, низьке енергоспоживання
Багаторівневий захист, безпечна та стабільна робота
Вбудований TVS (Transient Voltage Suppressor), ефективно придушує імпульсну напругу та перехідні скачки напруги в ланцюзі, захист від блискавки та електростатичного розряду. Вбудований самовідновлювальний запобіжник та захисні діоди, забезпечує стабільні вихідні струм/напругу, захист від перевищення струму/напруги, покращує стійкість до ударів.
Дистанція передачі до 1,2 км
Сигнал RS232 може бути перетворений у збалансований диференціальний сигнал RS485/422 зі стабільною швидкістю передачі, дистанція передачі для RS485/422 становить близько 1,2 км.
Підтримка монтажу на стіну та рейку

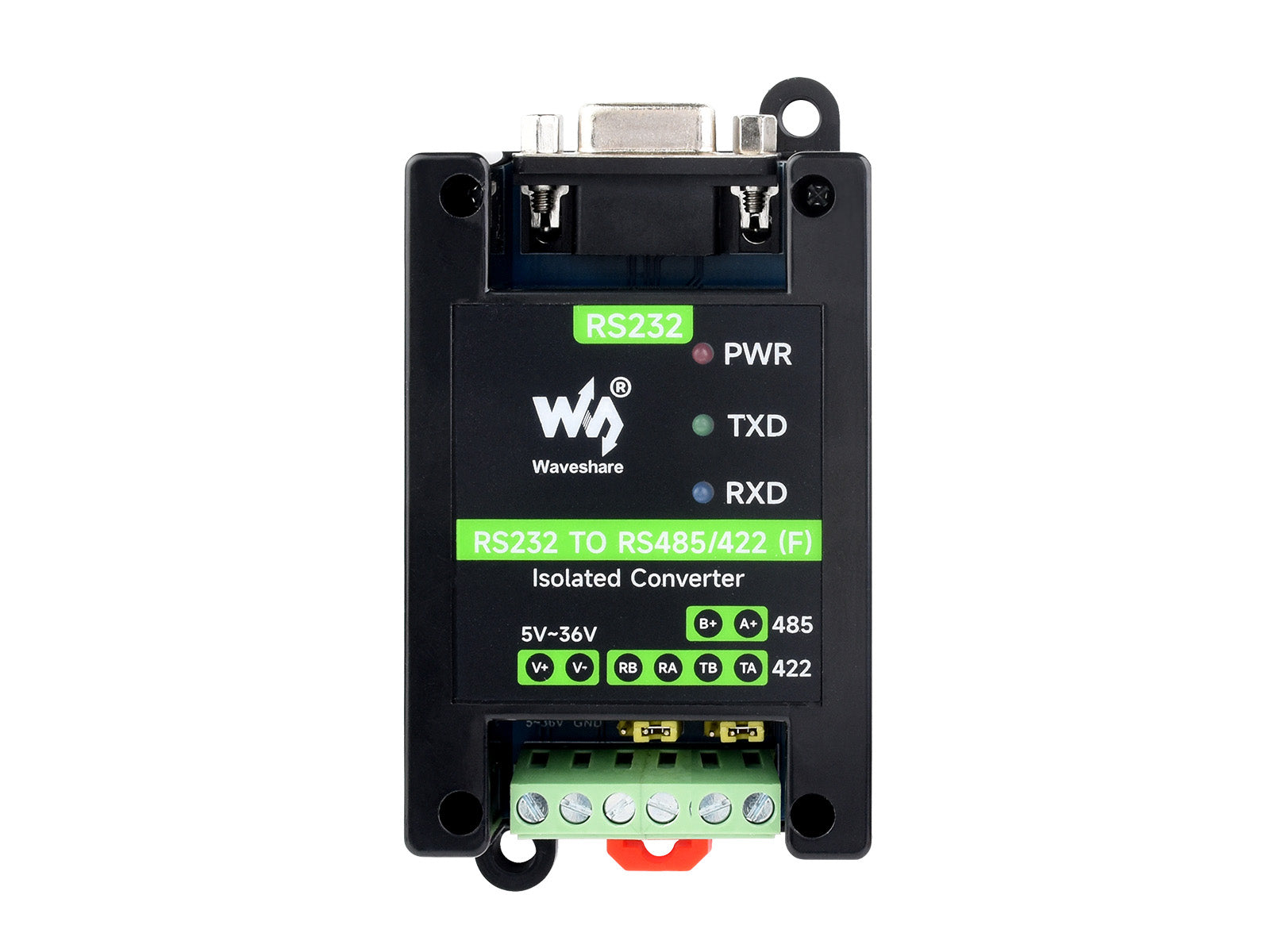

Опис інтерфейсу

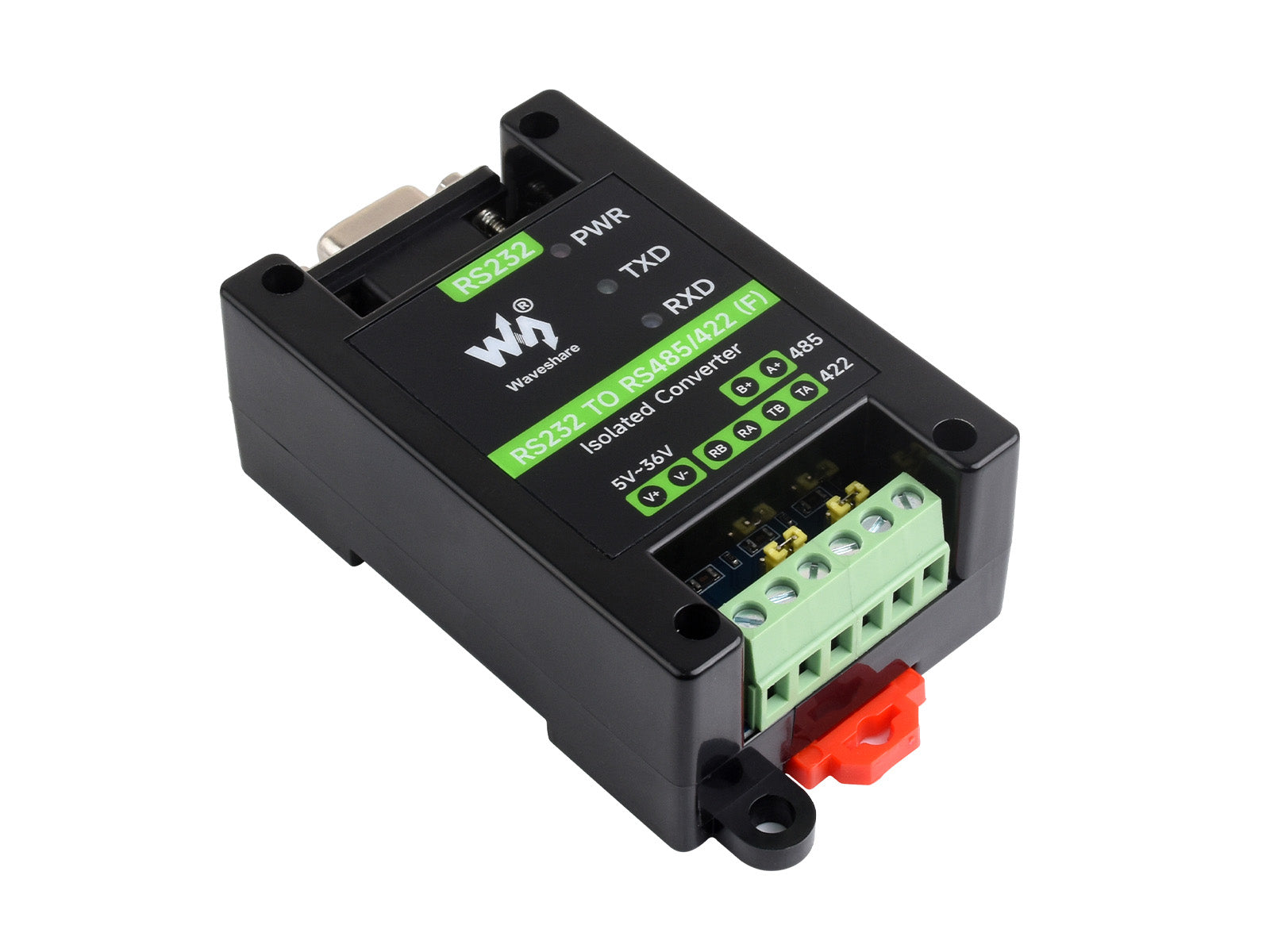

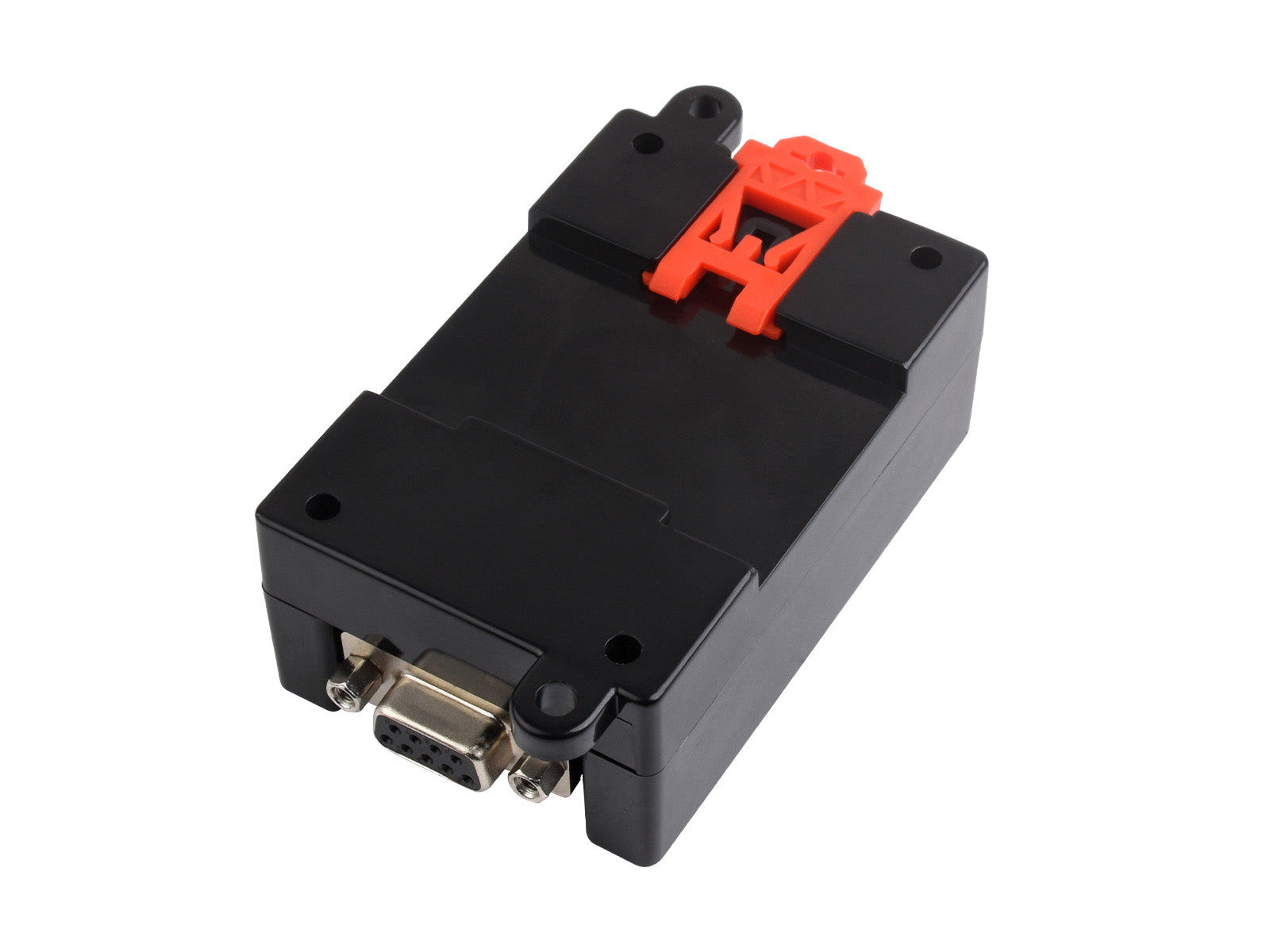

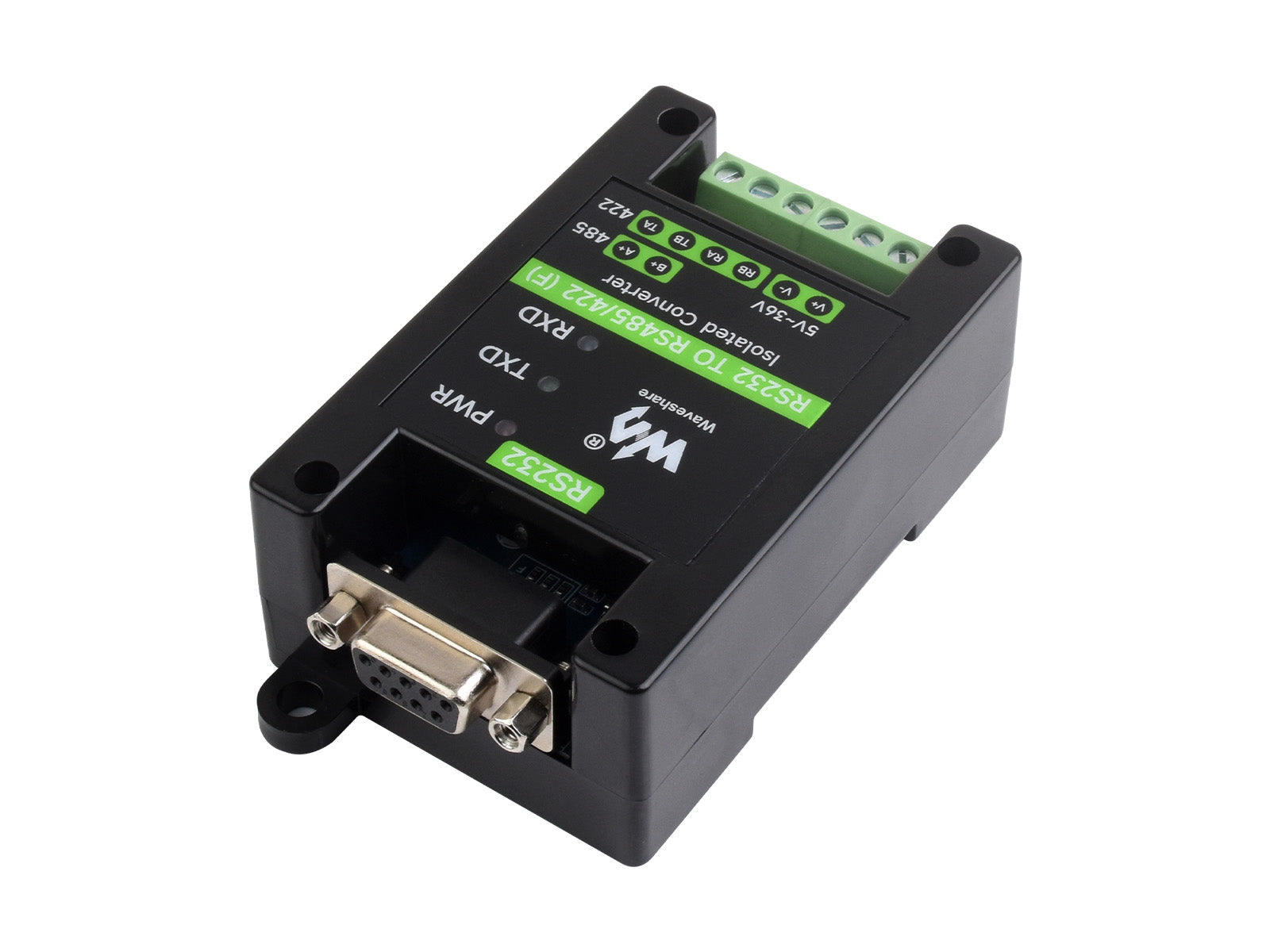

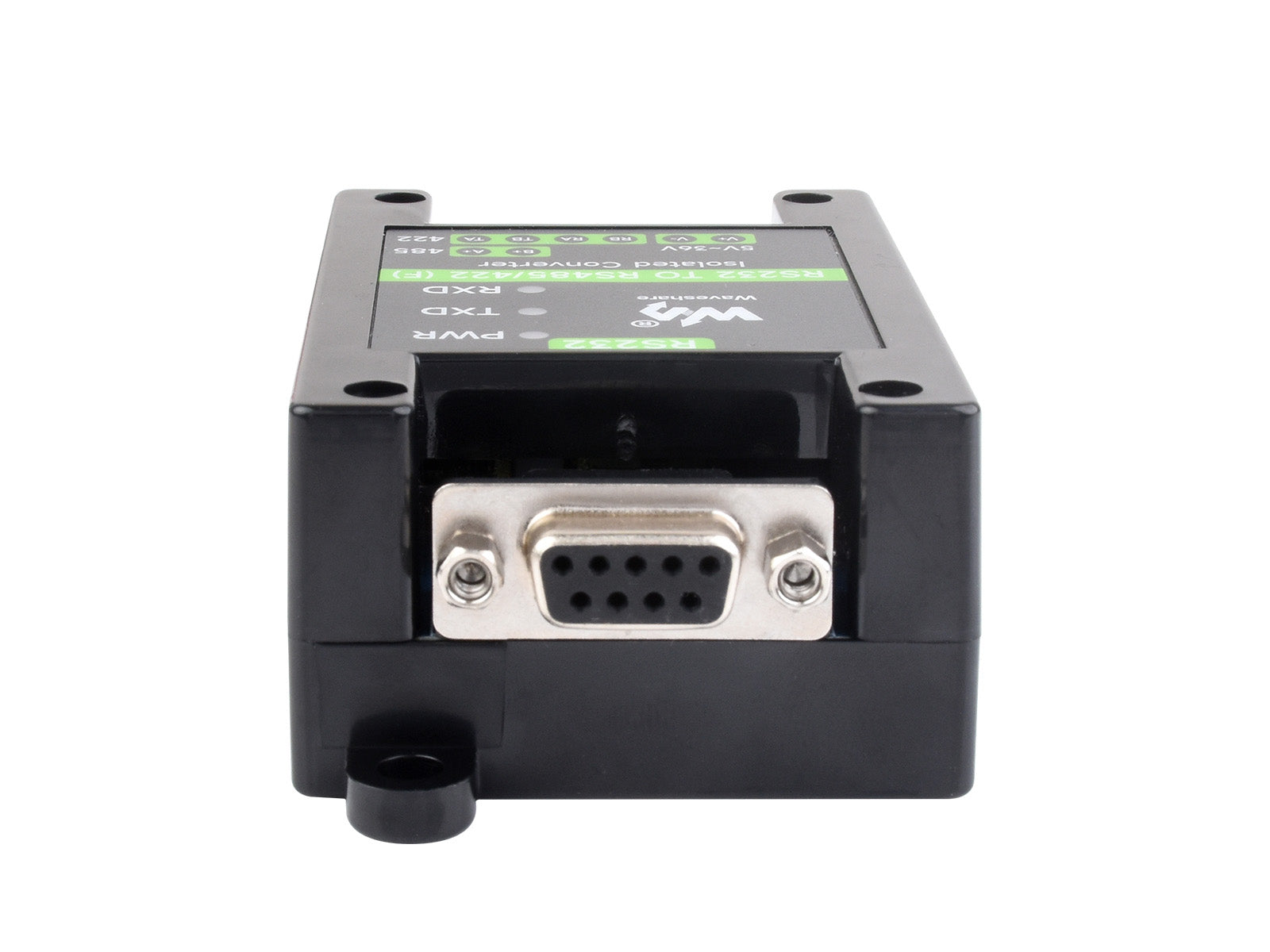

Зовнішній вигляд продукту
Габаритні розміри
Ресурси та послуги
WIKI: www.waveshare.com/wiki/RS232_TO_RS485/422
Ресурси для різних продуктів можуть відрізнятися. Будь ласка, перевірте сторінку wiki, щоб підтвердити фактично надані ресурси.
