Опис

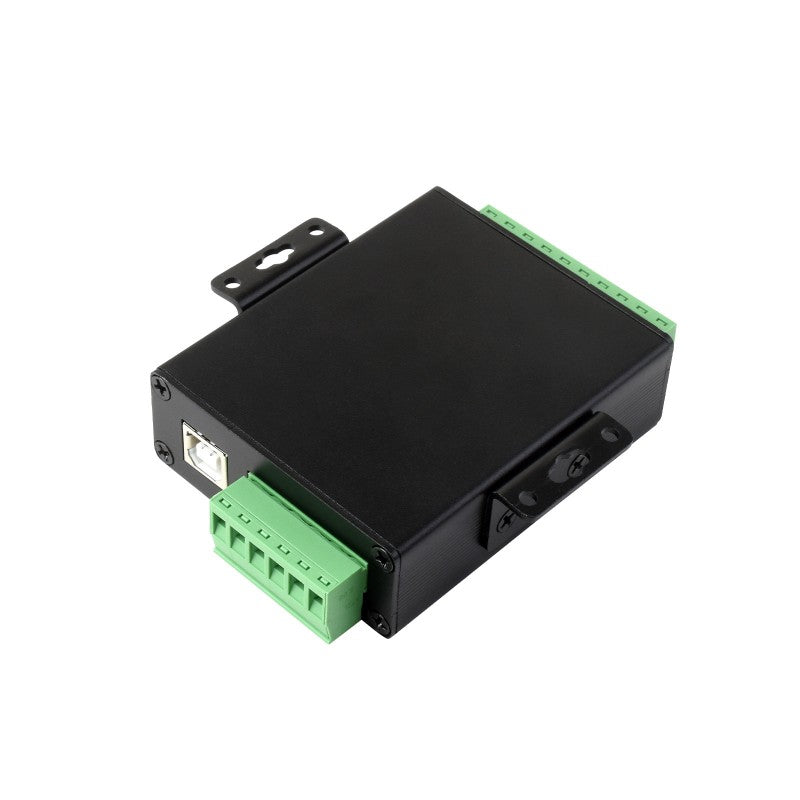

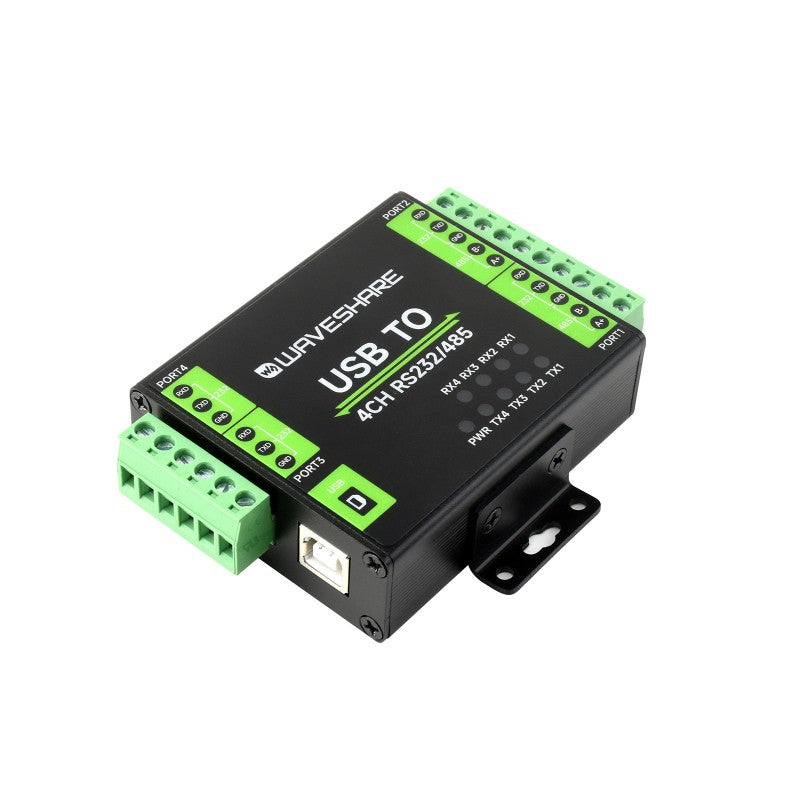

USB TO 4CH RS232/485

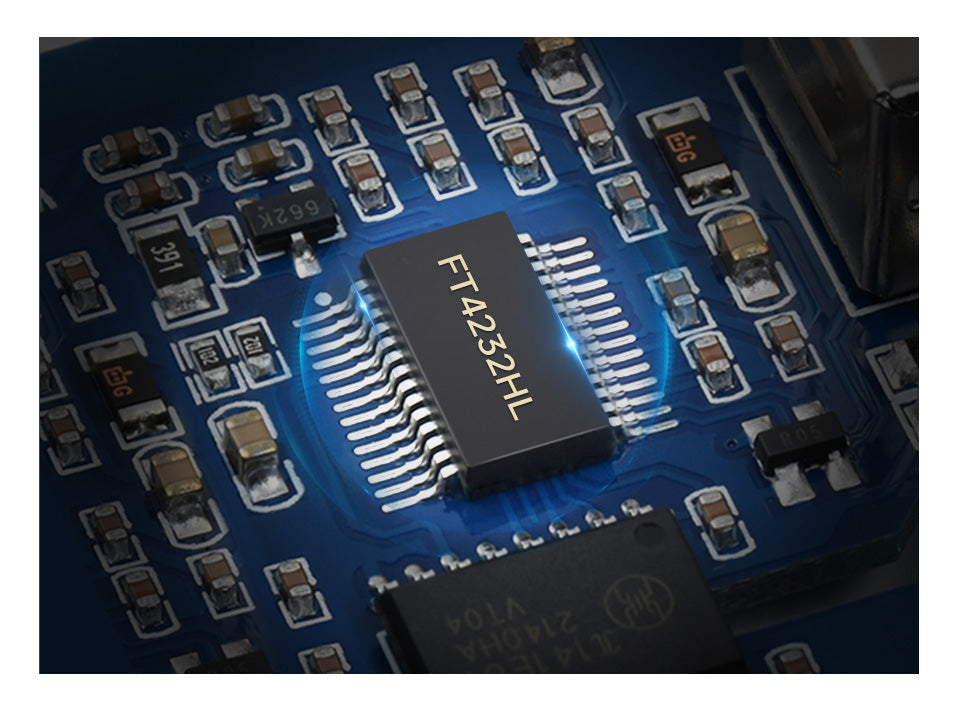

4-канальний ізольований USB-конвертер для промислових умов. Оригінальний чіп FT4232HL. Апаратна ізоляція ADI. 9 LED-індикаторів. Багаторівневий захист від перешкод та перенапруги.
Вбудований термінальний резистор RS485 — 120 Ом
На RS485-виходах портів A та B є вбудований термінальний резистор 120Ω. Увімкнення/вимкнення виконується через DIP-перемикач на корпусі без розкриття пристрою. Рекомендовано вмикати на крайніх пристроях довгої RS485-шини для усунення відбиттів сигналу.

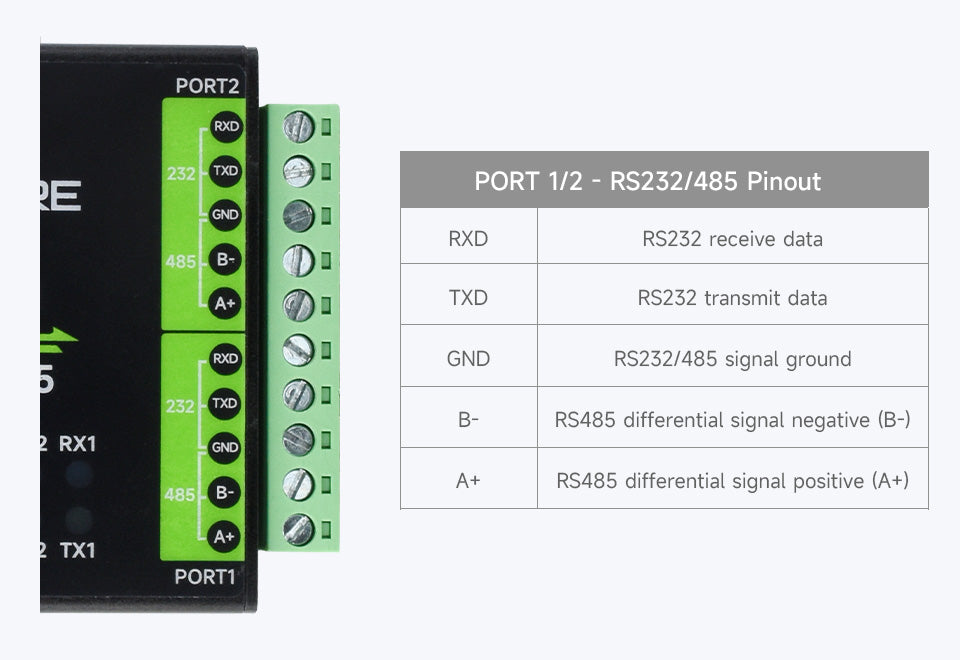

RS485 (порти A / B)

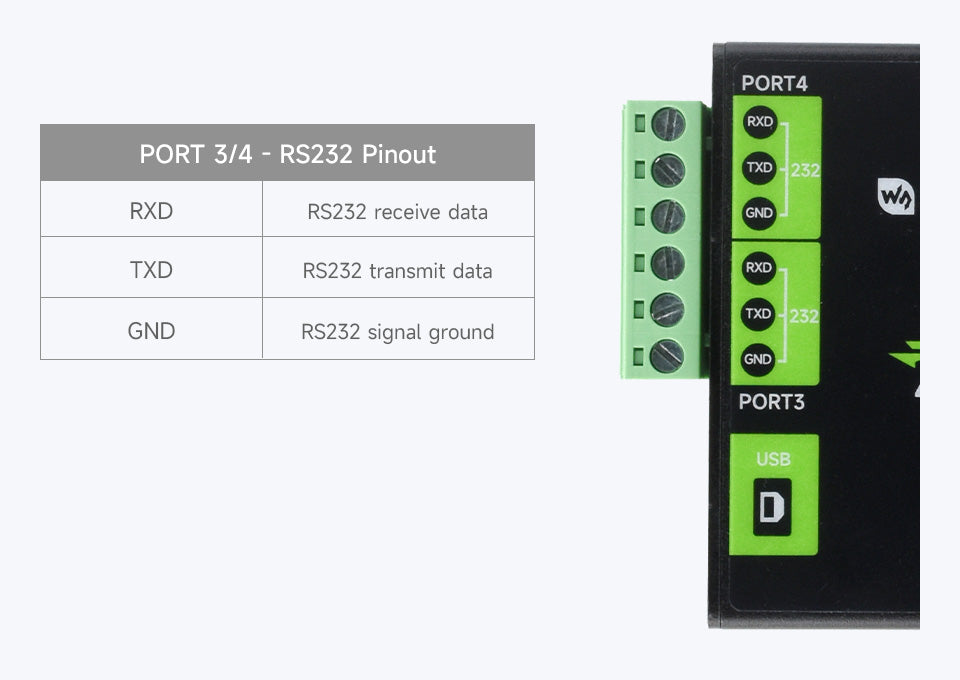

RS232 (порти A / B / C / D)
TVS-захист
Придушення імпульсних перенапруг та електростатичних розрядів (ESD). Блискавкозахист.
Ізоляція живлення
Вбудований ізольований DC-DC перетворювач — зовнішнє живлення для ізольованих ліній не потрібне.
Магнітна ізоляція ADI
Цифрова магнітна ізоляція від Analog Devices — надійна передача сигналу з мінімальним енергоспоживанням.
Самовідновлюваний запобіжник
Resettable-запобіжник + захисні діоди. Захист від перевантаження по струму та напрузі.
| Чіп | Оригінальний FTDI FT4232HL (промисловий клас) |
| Кількість каналів | 4 незалежні послідовні порти (A–D) |
| Порти A / B | Ізольований RS232 / RS485 (перемикається) |
| Порти C / D | Ізольований RS232 |
| Режим RS485 | Напівдуплекс (half-duplex) |
| Режим RS232 | Повний дуплекс (full-duplex) |
| Швидкість передачі | До 115200 бод |
| Термінальний резистор | 120Ω на RS485 виходах A/B, вмикається DIP-перемикачем |

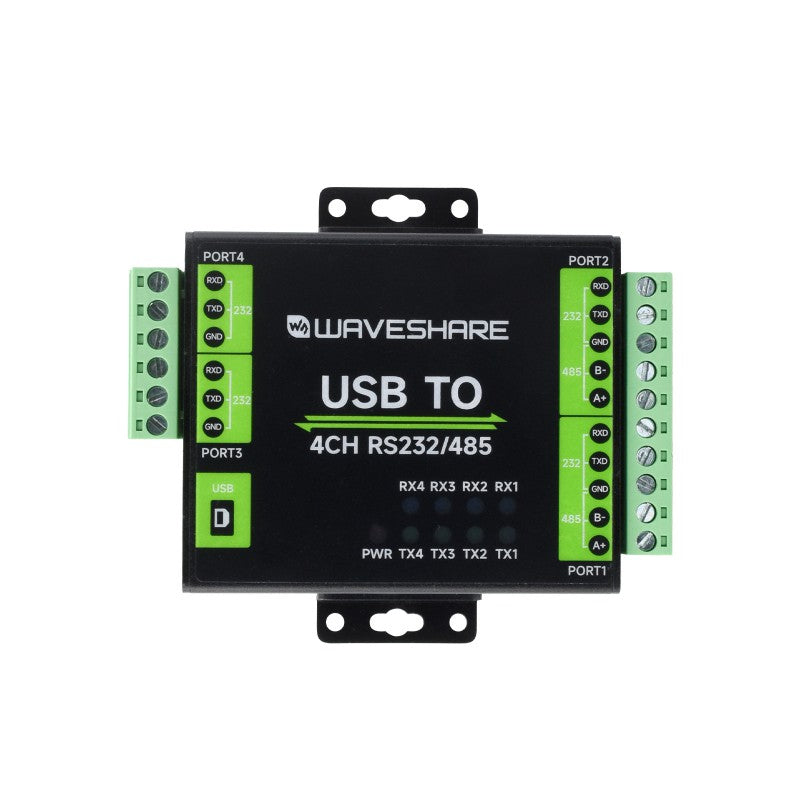

| LED-індикатори | 9 шт.: PWR (червоний), TXD (зелений), RXD (синій) × 4 порти |
| Тип ізоляції | Ізоляція живлення + цифрова магнітна ізоляція ADI |
| Захист | TVS, самовідновлюваний запобіжник, захисні діоди, ESD |
| Режим трансивера | Повністю автоматичний, перемикання TX/RX без затримки |
| Робоча температура | −15°C … +70°C |
| Вологість | 5% RH … 95% RH |
| Корпус | Алюмінієвий сплав — піскоструминна обробка + анодування (CNC) |
| Монтаж | На стіну та на DIN-рейку 35 мм |

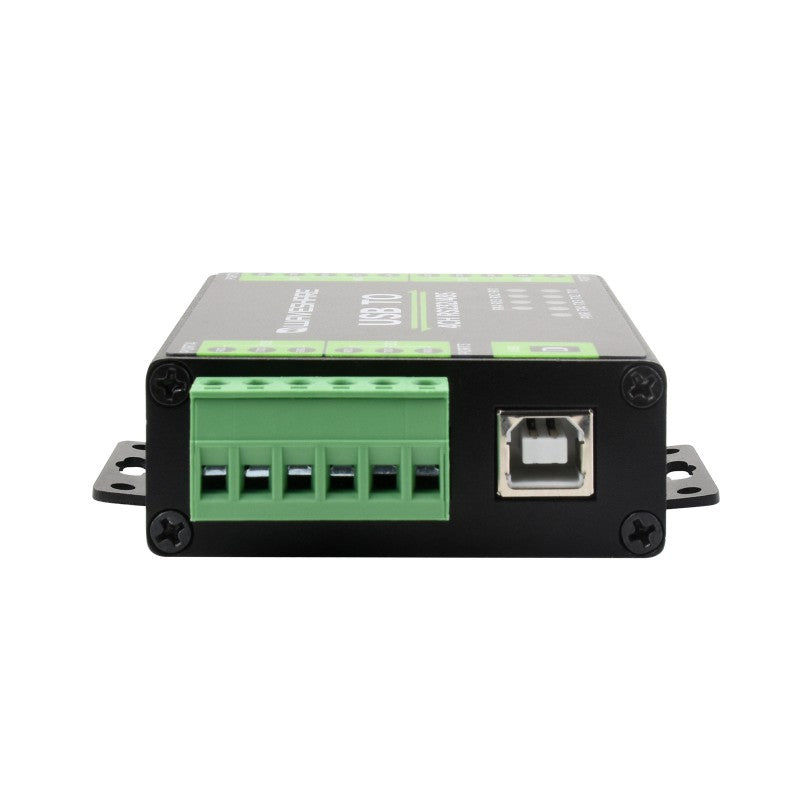

| Інтерфейси | USB (хост) + клемні колодки (послідовні порти) |
| Драйвер | VCP (FTDI) — на Linux драйвер не потрібен |
Промислова автоматизація
ПЛК, ЧПУ, SCADA, HMI та польові пристрої
Налагодження обладнання
Одночасне підключення до 4 послідовних пристроїв
Інтеграція застарілого обладнання
Підключення RS232/RS485-пристроїв до сучасних ПК
Збір даних
Датчики, вимірювальні прилади, системи моніторингу

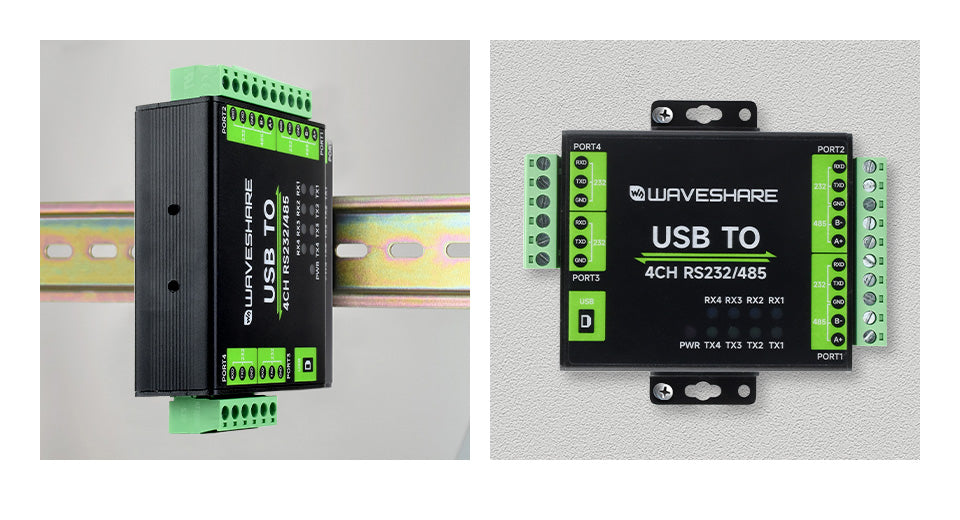

Настінний монтаж
Кріплення до панелі або стіни для стаціонарних інсталяцій
DIN-рейка (35 мм)
Стандартна рейка — для промислових шаф керування
Настільне використання
Компактний корпус зручний для лабораторії та стенду
Готовий до роботи одразу після підключення
Підключіть пристрій, встановіть FTDI VCP драйвер — і всі чотири порти готові. На Linux драйвер не потрібен взагалі.
