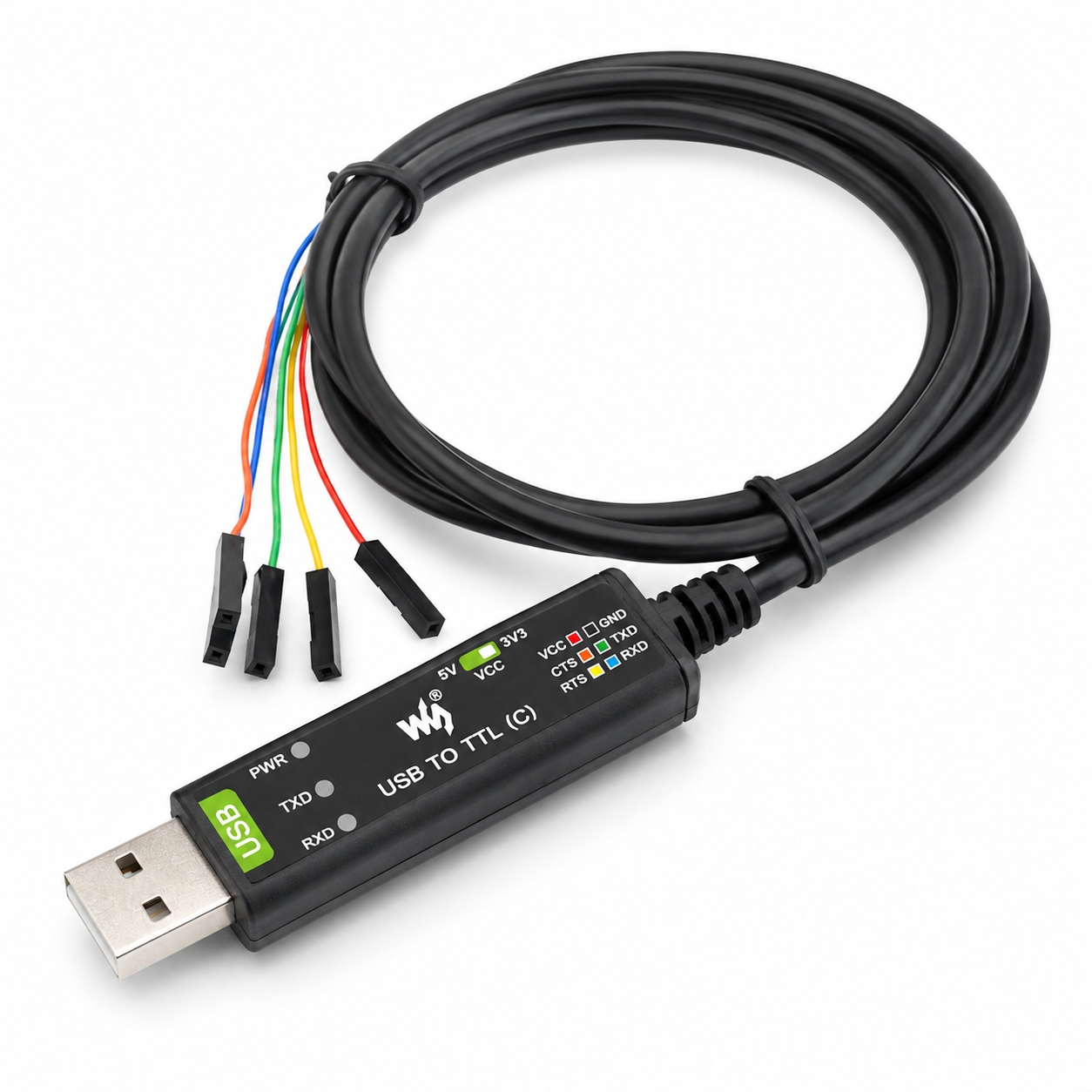

Кабель USB-C to TTL(C) 6-Pin Industrial, FT232RNL, Waveshare 26739
Кабель USB-C to TTL(C) 6-Pin Industrial, FT232RNL, Waveshare 26739
Артикул: 5517
В наявності
Не вдалося завантажити відомості про доступність самовивозу
| Гарантія 12 місяців. Повернення або обмін протягом 14 днів. → | |
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Промислювальний USB TO TTL (C) 6pin серійний кабель
Оригінальний чіп FT232RNL | Стабільна передача | Багато пристроїв | Багато систем
Придатний для налагодження серійного порту промислювального обладнання з апаратним керуванням потоком
Промислювальний USB TO TTL 6pin серійний кабель використовує оригінальний чіп FT232RNL, має вбудовані індикатори живлення та сигналу, підтримує перемикання рівня напруги 3.3V/5V, вбудований самовідновлювальний запобіжник, схеми захисту від ESD та IO діодів тощо.
Технічні характеристики
| Категорія продукту | Промислювальний USB TO TTL серійний кабель |
|---|---|
| Схема чіпу | FTDI оригінальний FT232RNL |
| Хост-порт | USB |
| Швидкість передачі даних | 300bps ~ 3Mbps |
| Порт пристрою | UART |
| USB порт | Роз'єм: USB-A Захист: самовідновлювальний запобіжник, захист ESD |
| UART порт | Роз'єм: окремий 6pin жіночий заголовок Захист: IO захисний діод |
| Індикатори | PWR: індикатор живлення, вмикається при USB з'єднанні та виявленні напруги TXD: індикатор TX, вмикається під час передачі даних USB портом RXD: індикатор RX, вмикається під час передачі даних портом пристрою |
| Кабель | Чорний, оболонка PVC, загальна довжина 1м |
Вбудовані оригінальні чіпи
Використовує оригінальні чіпи FT232RNL, забезпечуючи кращу стабільність та сумісність
Підтримка кількох систем
Сумісна з популярними системами: Win7/8/8.1/10/11, Mac, Linux, Android...

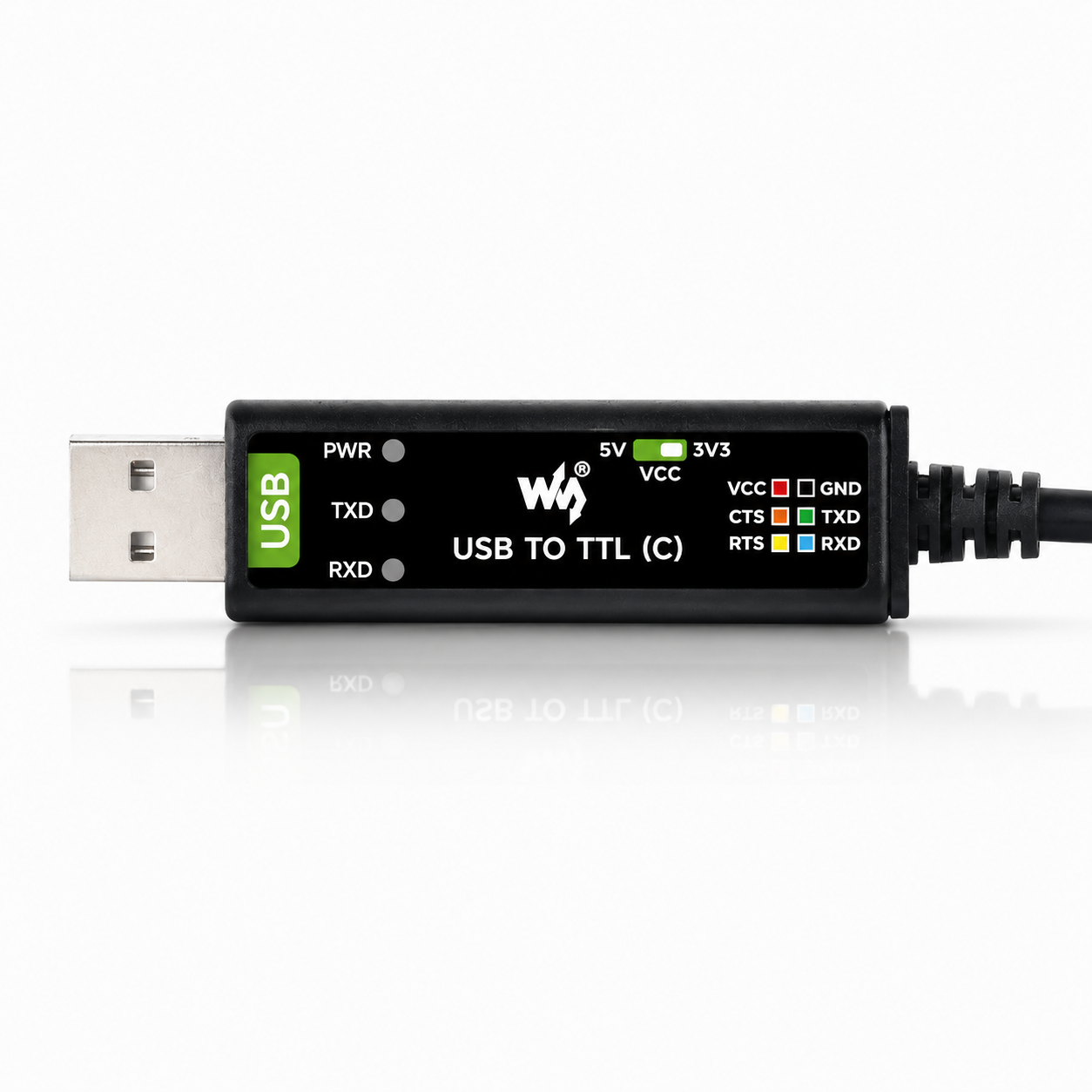

Три LED індикатори
Легко перевіряйте статус роботи, зручно для програмування / налагодження
Визначення контактів
| VCC | Вихід 3.3V або 5V, налаштовується перемикачем |
|---|---|
| GND | Земля |
| TXD | Підключення до MCU.RXD (напрямок сигналу: MCU.RX << FT232 << PC.TX) |
| RXD | Підключення до MCU.TXD (напрямок сигналу: MCU.TX >> FT232 >> PC.RX) |
| RTS | Підключення до MCU.CTS (напрямок сигналу: MCU.CTS << FT232 << PC.RST) |
| CTS | Підключення до MCU.RTS (напрямок сигналу: MCU.RTS >> FT232 >> PC.CTS) |
Габаритні розміри
* Наведені вище розміри вимірюються вручну і можуть мати деякі похибки
Ресурси та послуги
Wiki: www.waveshare.com/wiki/USB_TO_TTL_(C)
Керівництво вибору
| Номер деталі | USB TO TTL | USB TO TTL (B) | USB TO TTL (C) | USB TO TTL (D) |
|---|---|---|---|---|
 |
 |
 |
 |
|
| КАТЕГОРІЯ ПРОДУКТУ | Промислювальний USB TO TTL конвертер | Промислювальний USB TO TTL серійний кабель | ||
| Чіп | FT232 | CH343G | FT232 | |
| Швидкість передачі даних | 300bps ~ 3Mbps | 50bps ~ 6Mbps | 300bps ~ 3Mbps | |
| Апаратне керування потоком | Підтримується | Не підтримується | ||
| Підтримка ОС | Win7/8/8.1/10/11, Mac, Linux, Android | |||
| USB порт | Роз'єм: USB-A Захист: перезавантажувальний запобіжник, захист ESD |
|||
| UART порт | Роз'єм: 8PIN захищений заголовок Захист: IO захисний діод |
Роз'єм: окремий 6pin жіночий заголовок Захист: IO захисний діод |
Роз'єм: окремий 4pin жіночий заголовок + SH1.0 3PIN захищений роз'єм Захист: IO захисний діод |
|
| Індикатори | PWR: індикатор живлення, вмикається при USB з'єднанні та виявленні напруги TXD: індикатор TX, вмикається під час передачі даних USB портом RXD: індикатор RX, вмикається під час передачі даних портом пристрою |
|||
