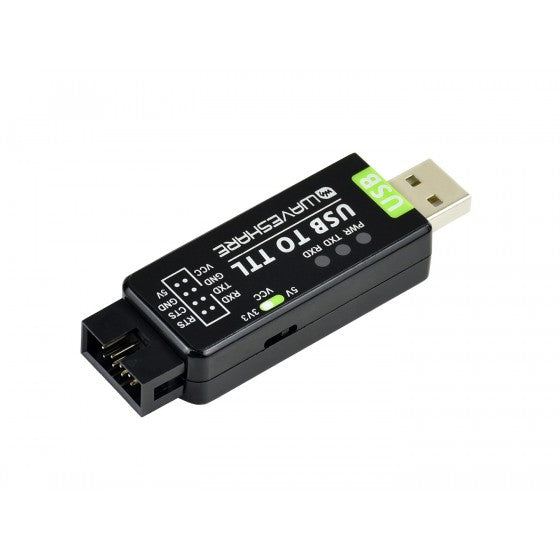

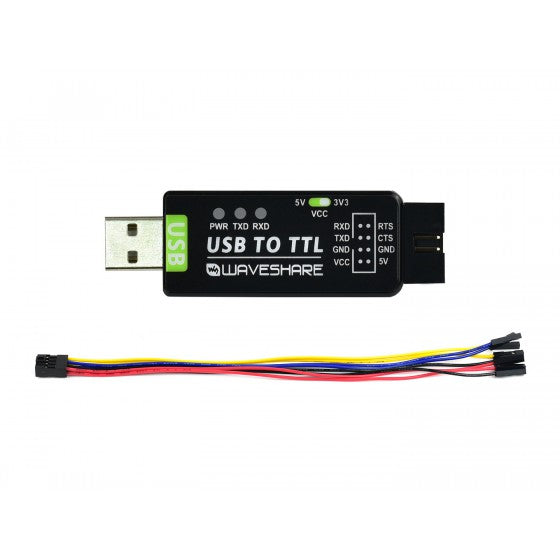

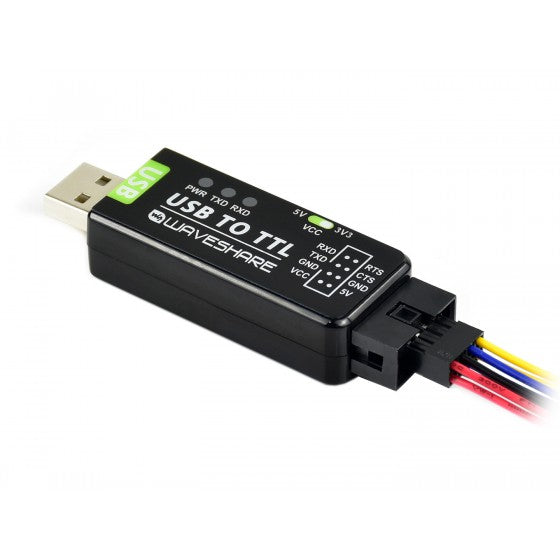

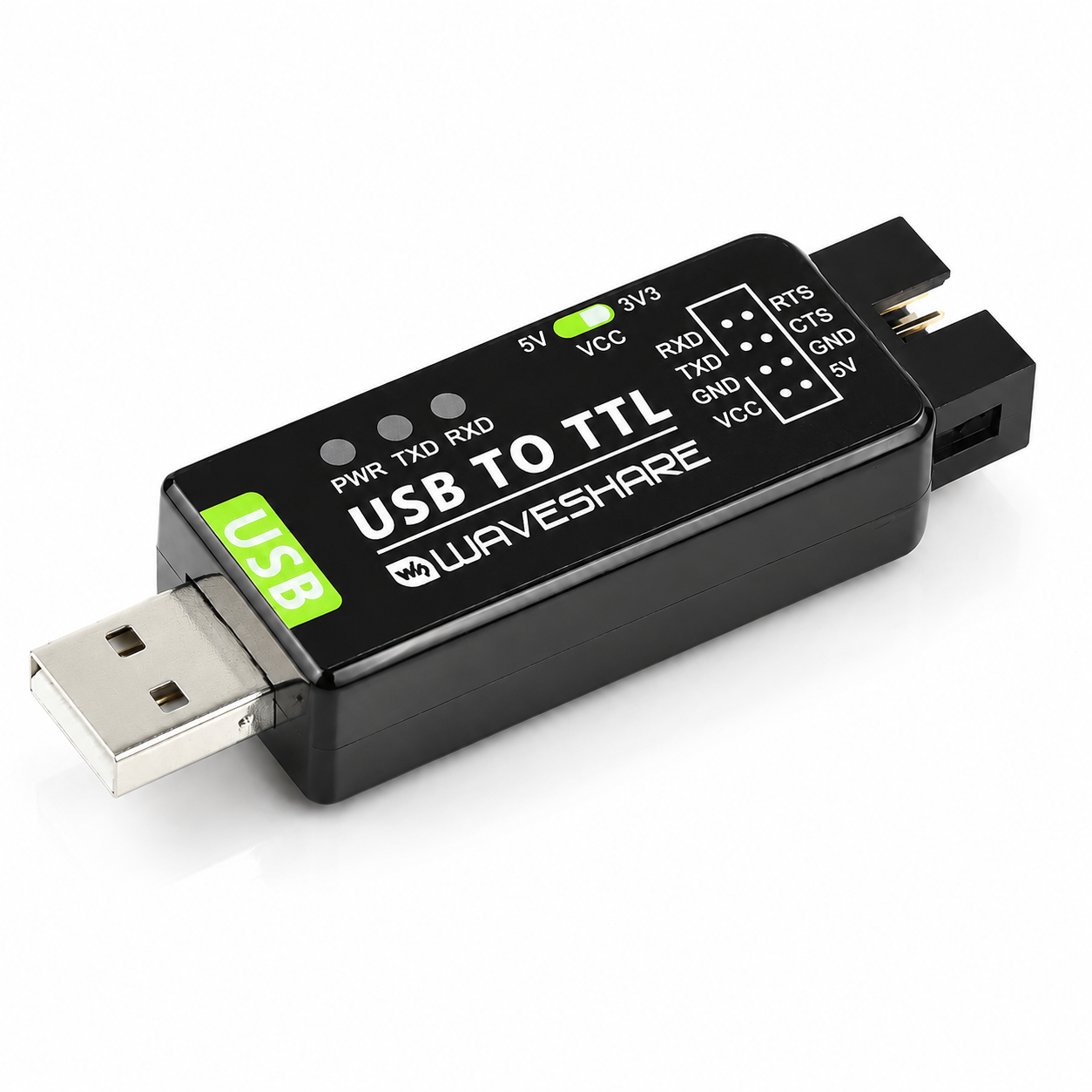

USB to TTL конвертер FT232RNL Waveshare 17939
USB to TTL конвертер FT232RNL Waveshare 17939
Артикул:
В наявності
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
USB TO TTL КОНВЕРТЕР
Оригінальний FT232RNL | Стабільна передача | Багатопристройна підтримка | Сумісність з різними системами
Промисловий конвертер USB в TTL, оригінальний чіп FT232RNL, вбудований запобіжник із самовідновленням та діоди захисту ESD / IO. Компактний форм-фактор.
Специфікації
| КАТЕГОРІЯ ПРОДУКТУ | Промисловий конвертер USB в TTL | HOST ПОРТ | USB |
|---|---|---|---|
| ШВИДКІСТЬ ПЕРЕДАЧІ | 300bps ~ 3Mbps | DEVICE ПОРТ | UART |
| USB ПОРТ | Роз'єм: USB-A Захист: запобіжник із самовідновленням, ESD захист |
||
| UART ПОРТ | Роз'єм: 8-піновий роз'єм (fool-proof) Захист: IO діод захисту |
||
| ІНДИКАТОРИ |
PWR: індикатор живлення, світиться при виявленні напруги USB TXD: індикатор передачі, світиться під час відправки даних RXD: індикатор прийому, світиться під час отримання даних |
||
Оригінальний чіп на платі
Використовує оригінальний конвертер FT232RNL, що забезпечує кращу стабільність та сумісність, забезпечуючи високопродуктивний зв'язок промислового рівня між комп'ютером та пристроями TTL.
Підтримка декількох систем
Сумісність з популярними системами, такими як Win7/8/8.1/10/11, Mac, Linux, Android, WinCE...
Три світлодіодні індикатори
Легке відстеження робочого стану, зручно для програмування та налагодження.

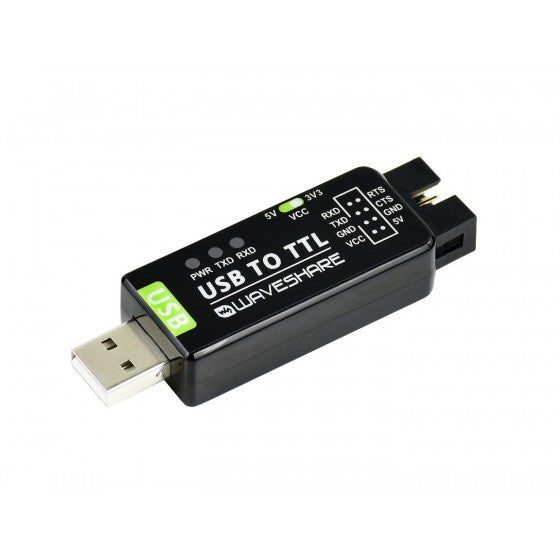

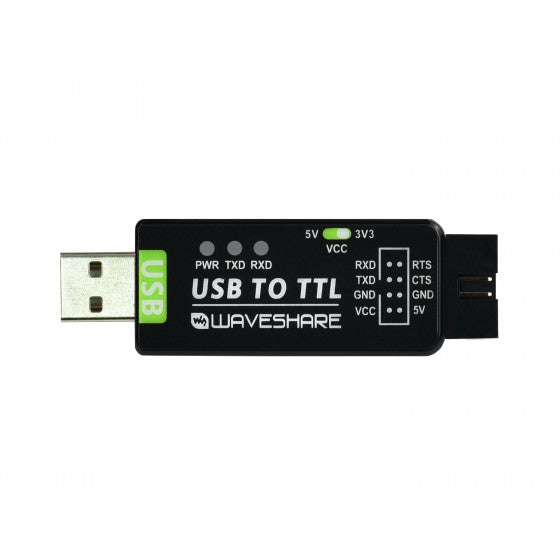

Визначення сигналів та розпіновка
Детальна схема підключення для правильної інтеграції з вашими пристроями.
| Пін | Опис |
|---|---|
| 5V | Вихід 5V |
| VCC | Вихід 3.3V або 5V (конфігурується перемикачем) |
| GND | Земля (Ground) |
| TXD | Підключення до MCU.RX (напрямок сигналу: MCU.RX << FT232 << PC.TX) |
| RXD | Підключення до MCU.TX (напрямок сигналу: MCU.TX >> FT232 >> PC.RX) |
| RTS | Підключення до MCU.CTS (напрямок сигналу: MCU.CTS << FT232 << PC.RTS) |
| CTS | Підключення до MCU.RTS (напрямок сигналу: MCU.RTS >> FT232 >> PC.CTS) |
- USB-кабель не входить до комплекту
- Цей конвертер призначений для роботи на рівнях TTL, НІКОЛИ не підключайте його до рівнів RS232, щоб уникнути пошкодження
Габаритні розміри
