Промисловий USB конвертер до RS232/RS485/RS422/TTL Waveshare 23996

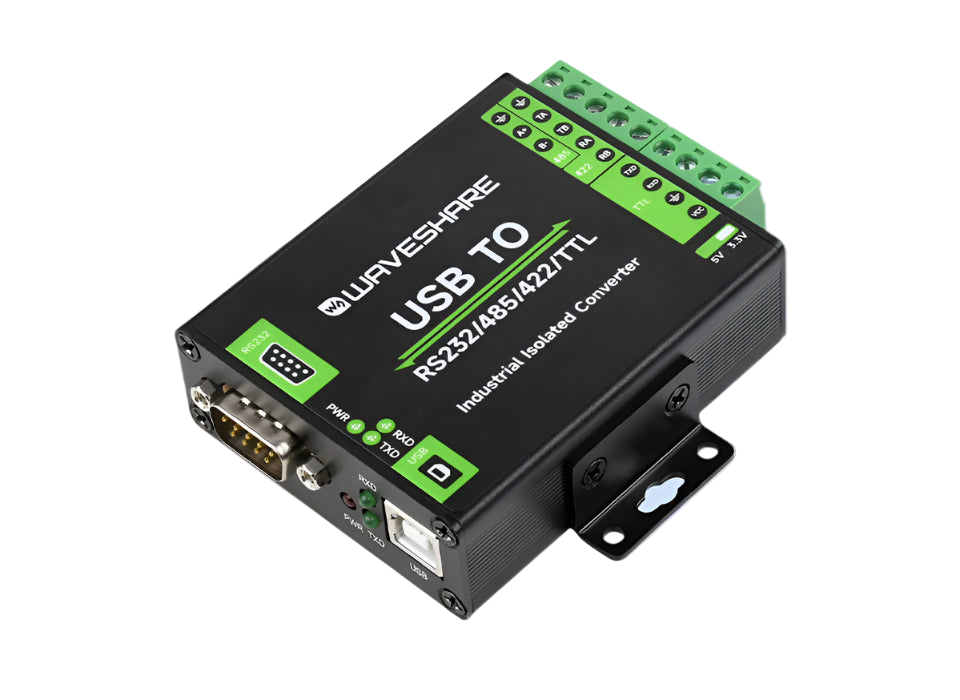

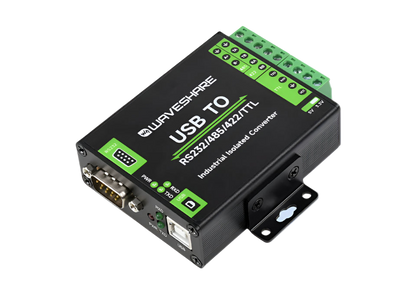

Waveshare 23996 FT232RNL USB до RS232/485/422/TTL – Промисловий ізольований конвертер

Waveshare 23996 – високоякісний промисловий ізольований цифровий конвертер на базі оригінального FT232RNL, який забезпечує надійну та швидку конвертацію сигналів між USB та послідовними інтерфейсами (RS232, RS485, RS422, TTL). Завдяки високому рівню ізоляції, захисту та стабільному з’єднанню навіть у важких умовах, цей багатофункціональний пристрій ідеально підходить для застосувань у промисловому керуванні та високопродуктивних комунікаційних системах.

Основні характеристики та переваги

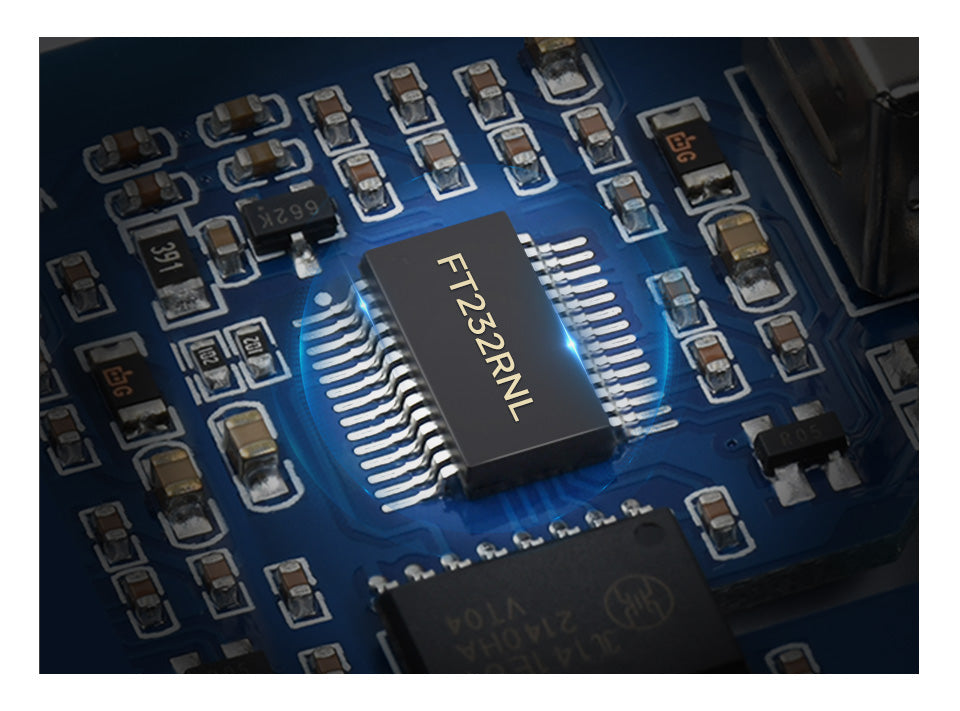

• Оригінальний чип FT232RNL: Забезпечує швидку та стабільну передачу даних із високою сумісністю з різними пристроями та операційними системами (Mac, Linux, Android, Windows).
• Багатоінтерфейсна конвертація: Підтримка перетворення USB сигналу в RS232, RS485, RS422 або TTL, що дозволяє одночасно працювати з кількома пристроями та різними типами інтерфейсів.

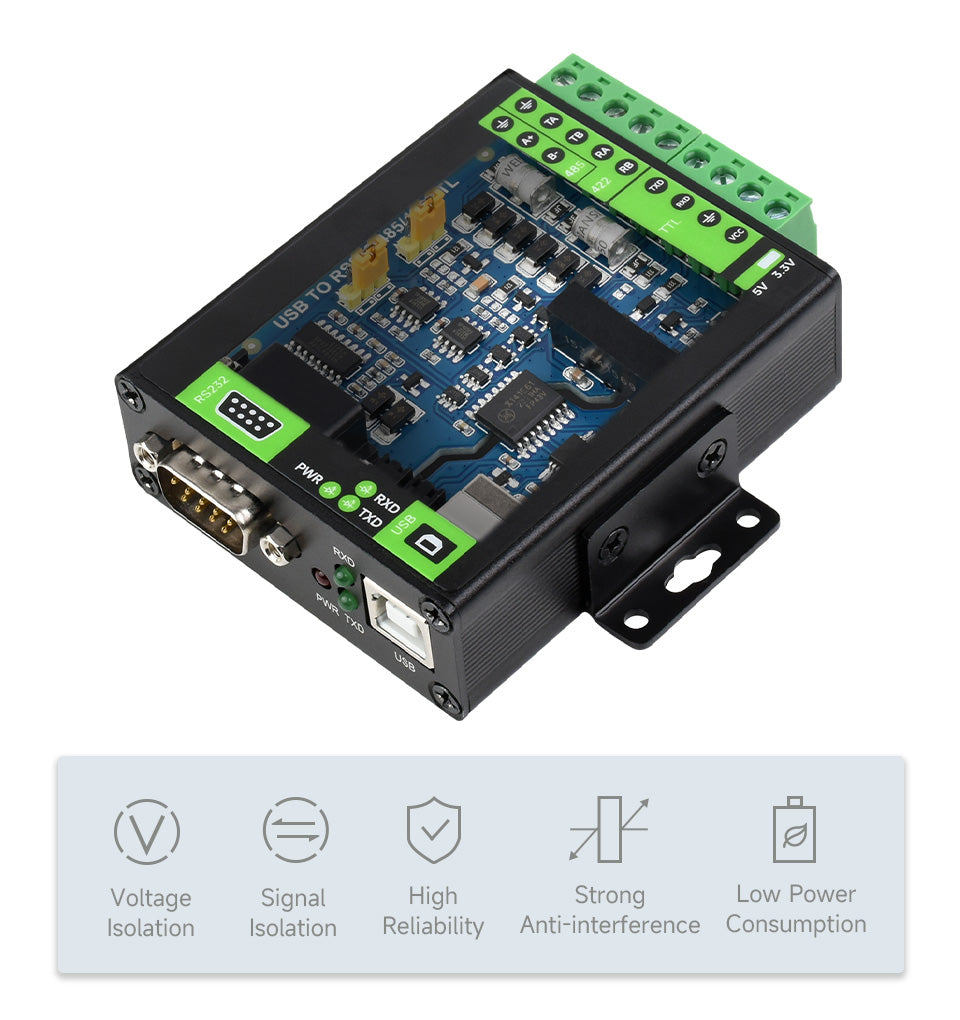

• Ізоляція живлення та сигналів: Вбудована унітізована ізоляція живлення забезпечує стабільну напругу без необхідності додаткового джерела живлення, а цифрова ізоляція гарантує високий рівень захисту від зовнішніх перешкод та електричних збурень.

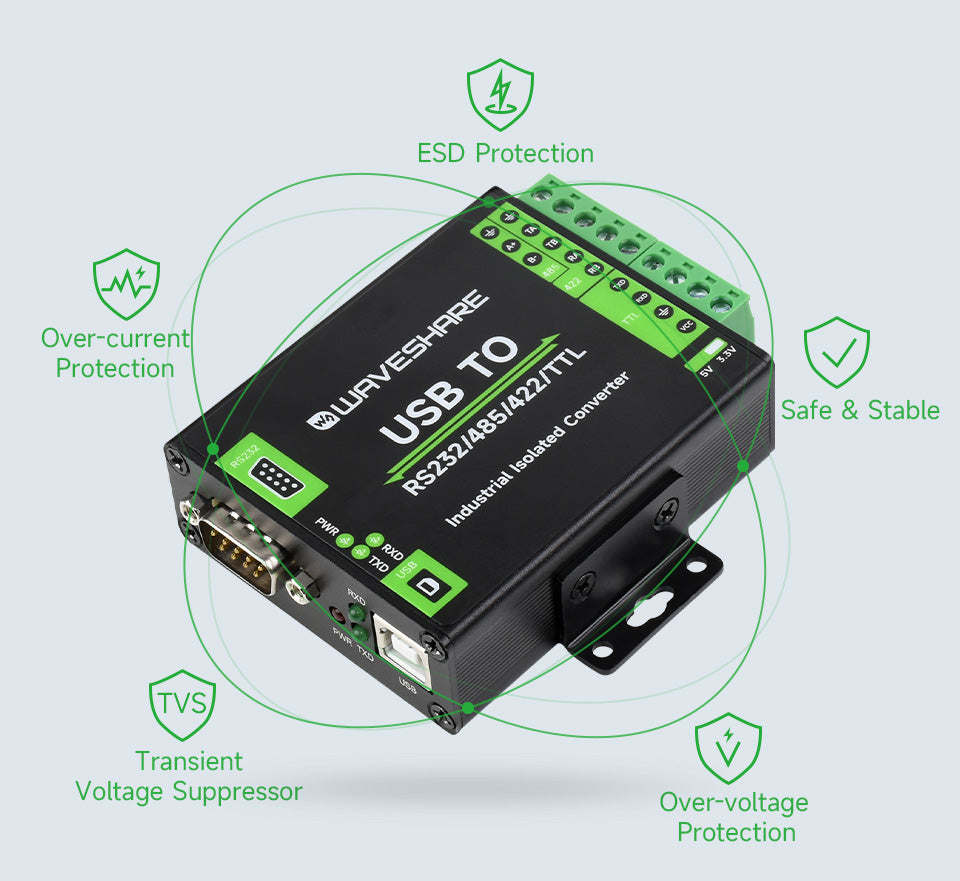

• Захист від перенапруг та імпульсів: Вбудований TVS (Transient Voltage Suppressor) ефективно знижує ризик пошкоджень від сплескових напруг, а також забезпечено захист за допомогою самовідновлюваного запобіжника та діодів захисту.
• Автоматичний трансиверний контур без затримок: Забезпечує миттєву передачу та прийом даних між USB-портом комп’ютера та пристроєм, що гарантує безперебійну роботу навіть при високих швидкостях передачі (від 300bps до 3Mbps).

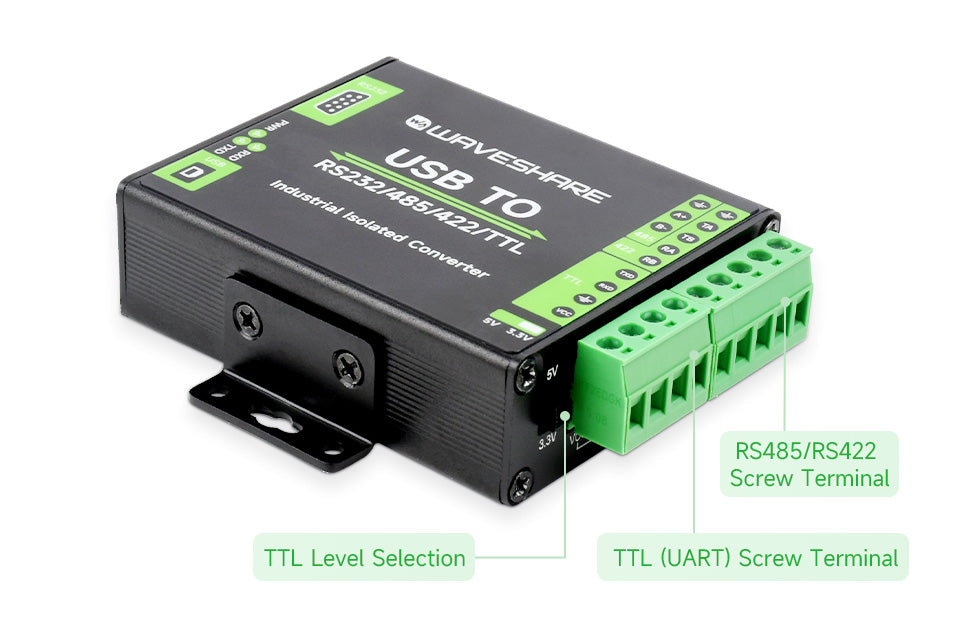

• Налаштування рівня TTL: Вбудований транслятор напруг дозволяє вибрати рівень TTL (3.3V або 5V) за допомогою перемикача, що забезпечує сумісність з різними логічними рівнями.

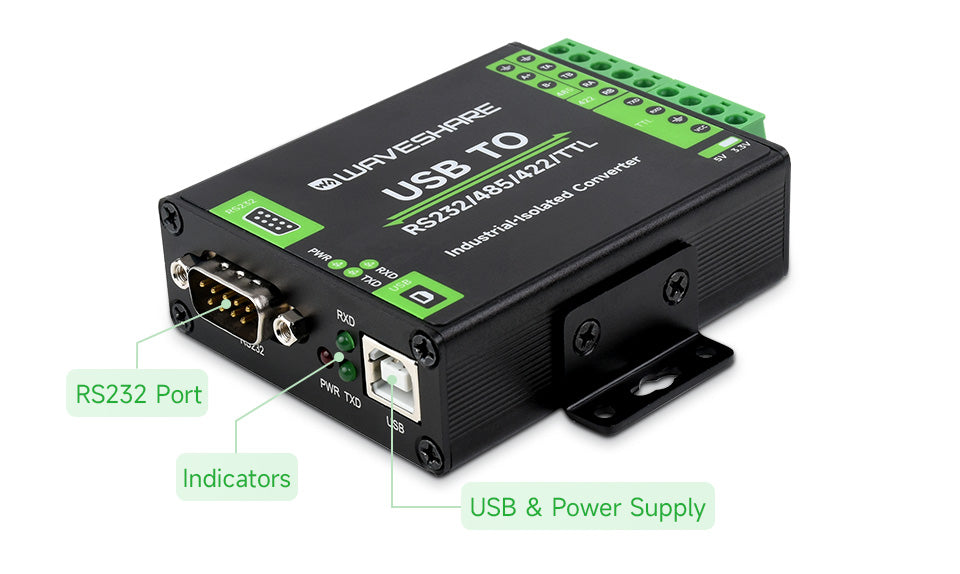

• Індикатори стану: Три LED-індикатори (PWR, TX, RX) дозволяють легко контролювати стан живлення та передачі даних, що є зручним для діагностики та налагодження.

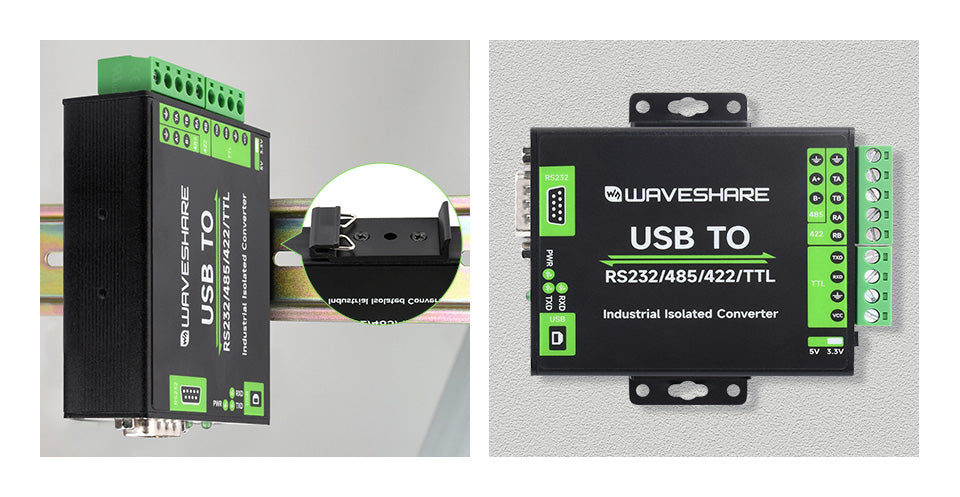

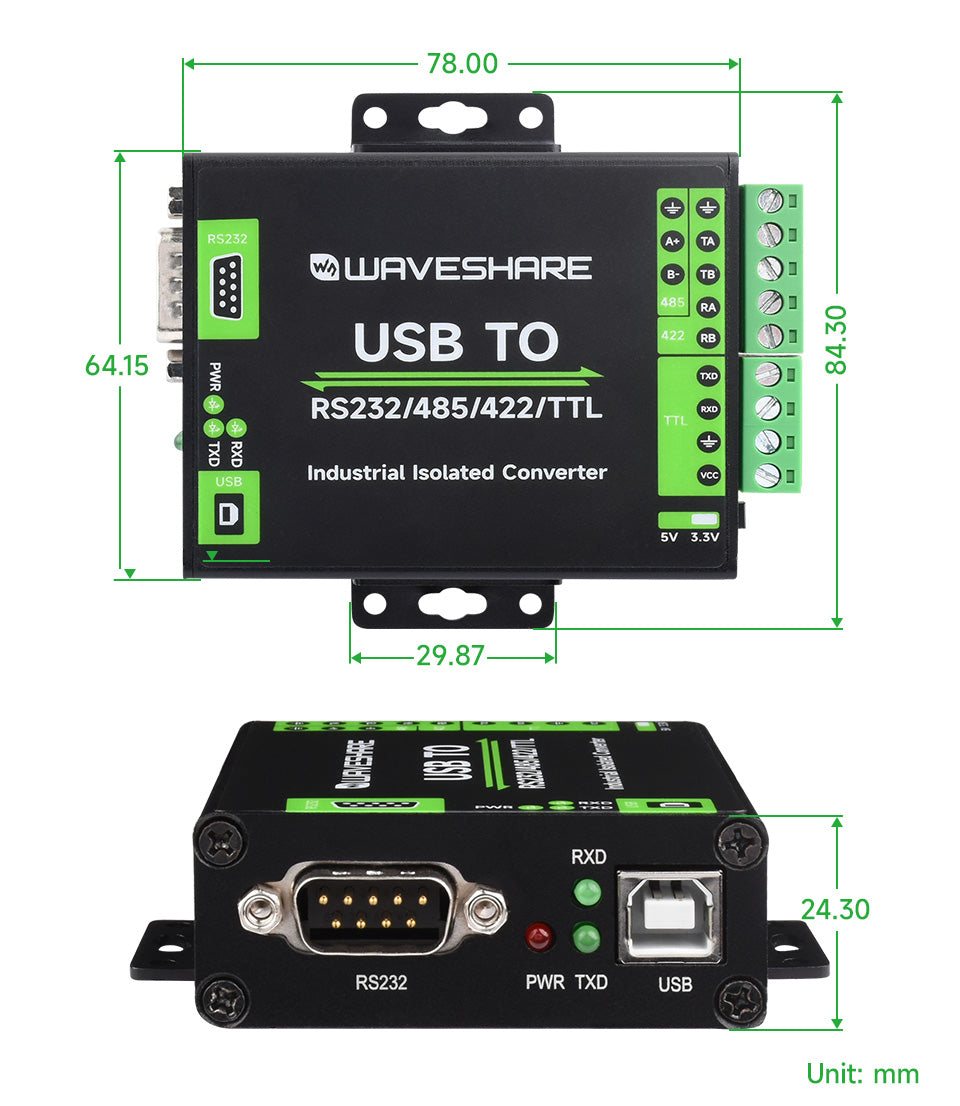

• Промисловий металевий корпус: Міцний алюмінієвий корпус не тільки захищає внутрішні схеми, але й підтримує кріплення на стіну або рейку, що є важливим для експлуатації в промислових умовах.

Технічні характеристики

USB

• Напруга: 5V
• Роз’єм: USB-B
• Захист: 200mA самовідновлюваний запобіжник, ізольований вихід

RS232

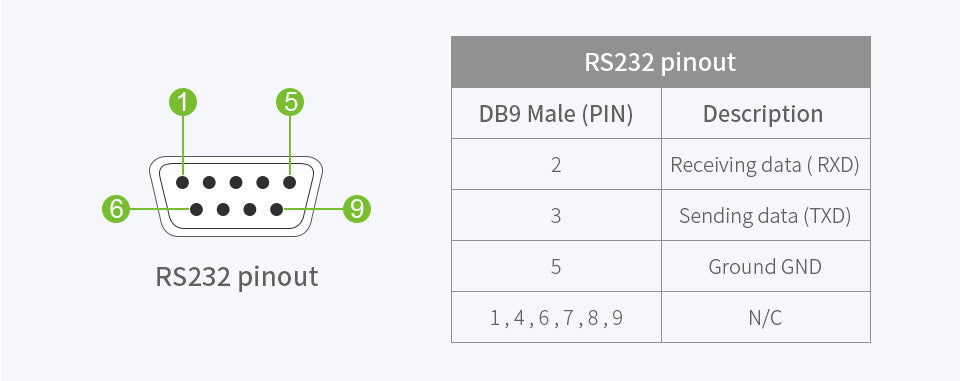

• Роз’єм: DB9 male
• Захист: TVS діод (захист від перенапруг та ESD)
• Режим передачі: точка-точка
• Швидкість: від 300bps до 3Mbps

RS485/422

• Роз’єм: Крутильний термінал
• Керування напрямком: Автоматичне апаратне керування
• Захист: 600W захист від блискавки та перенапруг (з двома вбудованими балансуючими резисторами 120R, які можна увімкнути/вимкнути за допомогою перемикача)
• Режим передачі: багатоточковий (до 32 вузлів у режимі RS485, до 256 вузлів у режимі RS422)
• Швидкість: від 300bps до 3Mbps

TTL (UART)

• Роз’єм: Крутильний термінал
• Контактні клеми: TXD, RXD, GND, 5V/3.3V
• Захист: Діод обмеження напруги (захист від перенапруги/негативної напруги)
• Режим передачі: точка-точка
• Швидкість: від 300bps до 3Mbps

Пакування

• 1 x USB TO RS232/485/TTL конвертер (Waveshare 23996)
• 1 x USB кабель (тип A до B)
