Адаптер RS232 TO RS485 (B) (23376)
Адаптер RS232 TO RS485 (B) (23376)
Артикул:
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис

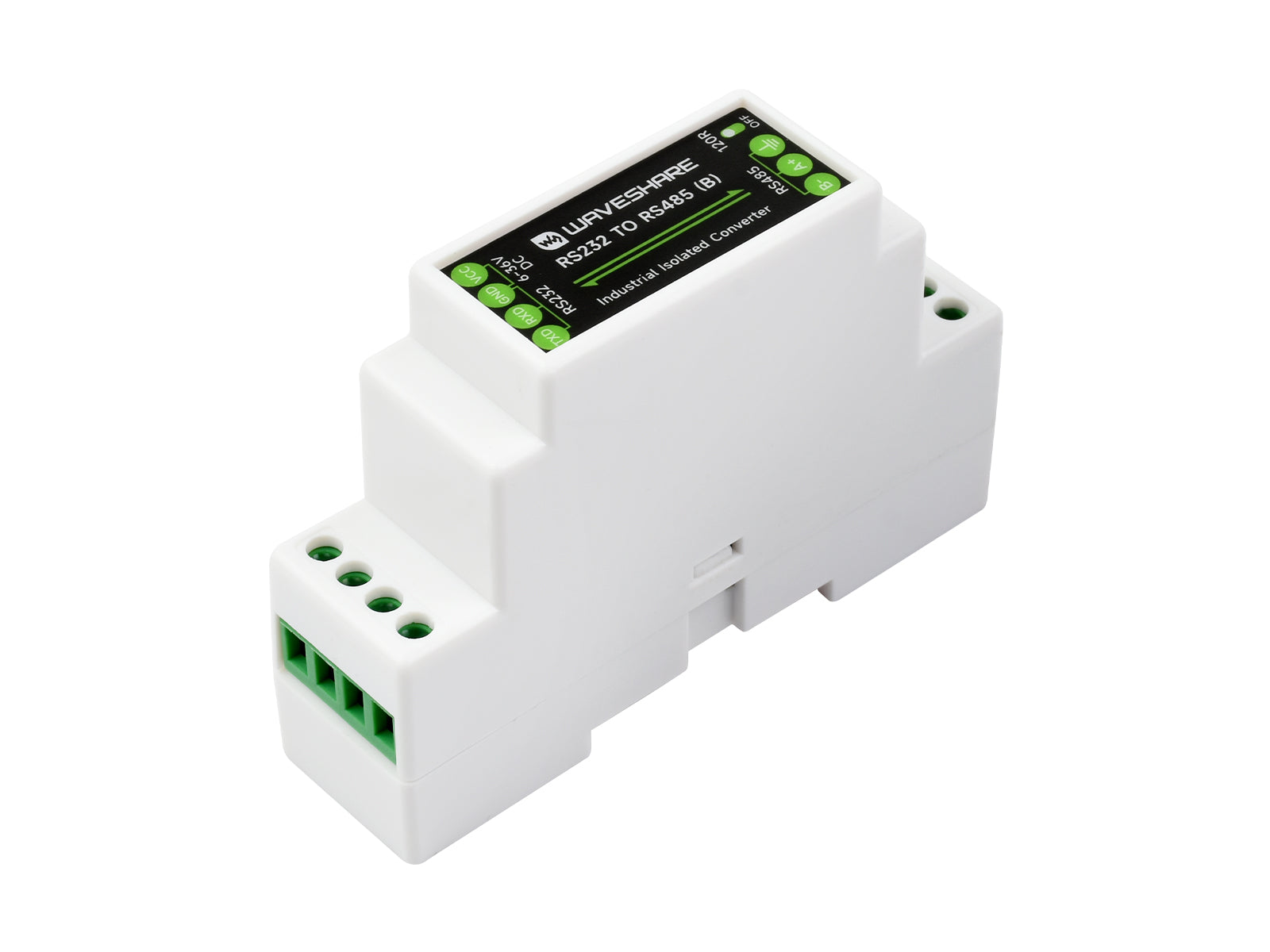

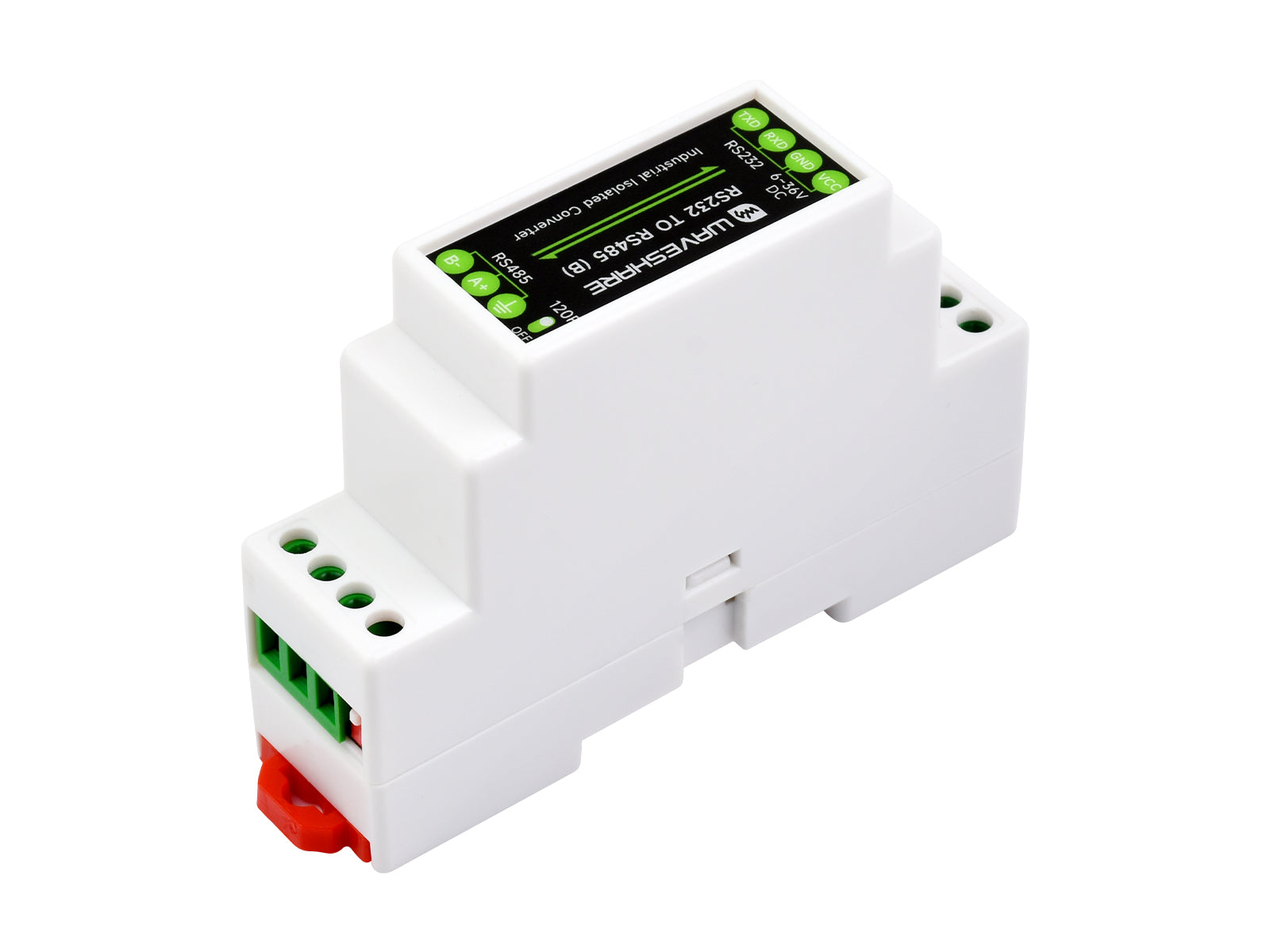

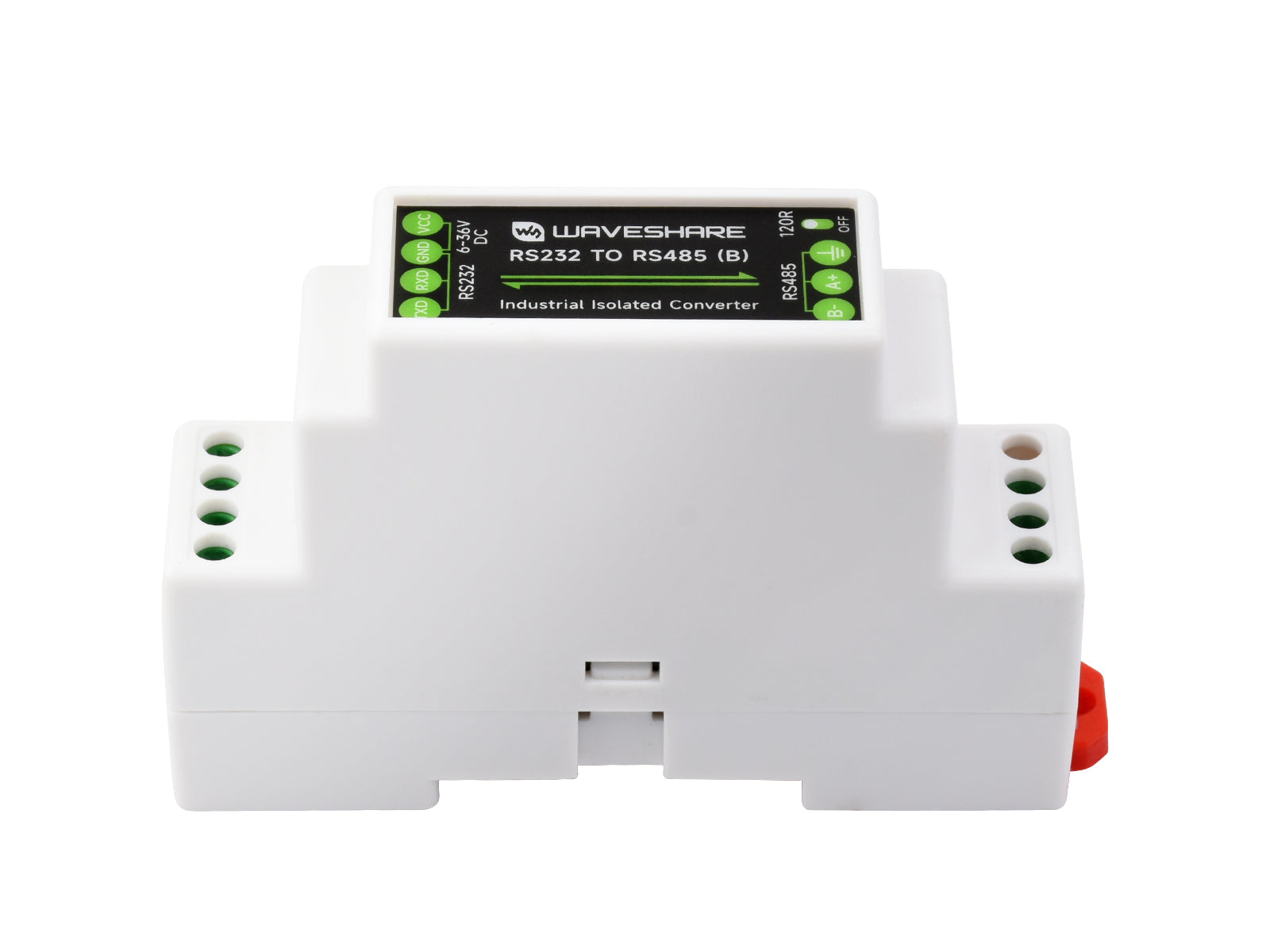

Конвертер RS232 у RS485 — активна цифрова ізоляція, монтаж на DIN-рейку
Перетворення послідовного порту для промисловості, сільського господарства, IoT тощо
Ключові особливості
- Сумісний зі стандартами RS232/RS485 — перетворює сигнал RS232 на збалансований диференційний сигнал RS485
- Стабільна передача даних на швидкості 300–115200 бод

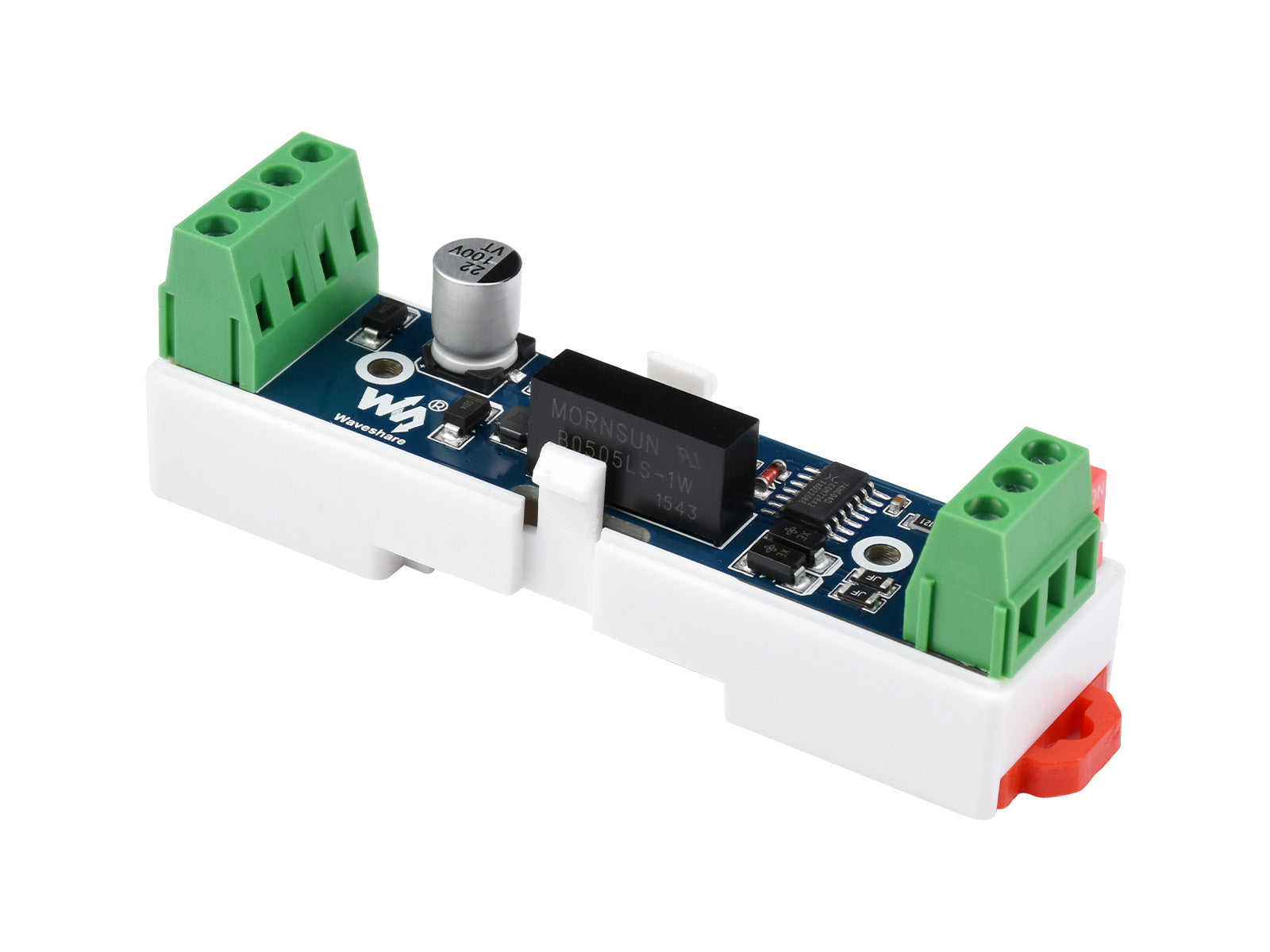

- Вбудована монолітна гальванічна розв'язка живлення — забезпечує стабільну ізольовану напругу без додаткового джерела живлення для ізольованого терміналу
- Вбудована монолітна цифрова ізоляція сигналу — висока надійність, потужний захист від завад, низьке енергоспоживання
- Вбудований TVS (супресор перехідних напруг) — ефективно пригнічує сплески напруги та перехідні імпульси, захист від блискавки та електростатичного розряду
- Вбудований самовідновлюваний запобіжник і захисні діоди — стабільні вихідні струм/напруга, захист від перевантаження по струму та напрузі, підвищена стійкість до ударних навантажень
- Промисловий корпус ABS для монтажу на DIN-рейку — компактний розмір, зручне встановлення, висока економічність
Технічні характеристики
| Тип пристрою | Активний електромагнітно-ізольований асинхронний двонаправлений конвертер RS232 у RS485 |
| Інтерфейс живлення | 6–36 В постійного струму, із захистом від зворотної полярності |
| Швидкість передачі | 300–115200 бод |
| Порт пристрою | Сумісний зі стандартами RS232/RS485 |
| Порт RS232 | |
|---|---|
| Роз'єм | Гвинтовий клемний блок |
| Захист | Фільтрація сигналу, захист від завад, захист від ESD |
| Дальність передачі | ~15 м |
| Режим передачі | Точка–точка |
| Порт RS485 | |
| Роз'єм | Гвинтовий клемний блок |
| Керування напрямком | Автоматичне апаратне керування |
| Захист | Захист від блискавки та сплесків 600 Вт, захист від ESD 15 кВ |
| Термінальний резистор | 120 Ом, перемикається |
| Дальність передачі | ~1,2 км |
| Режим передачі | Точка–багато точок (до 32 вузлів; для 16 і більше вузлів рекомендується використовувати репітери) |
| Зовнішній вигляд | |

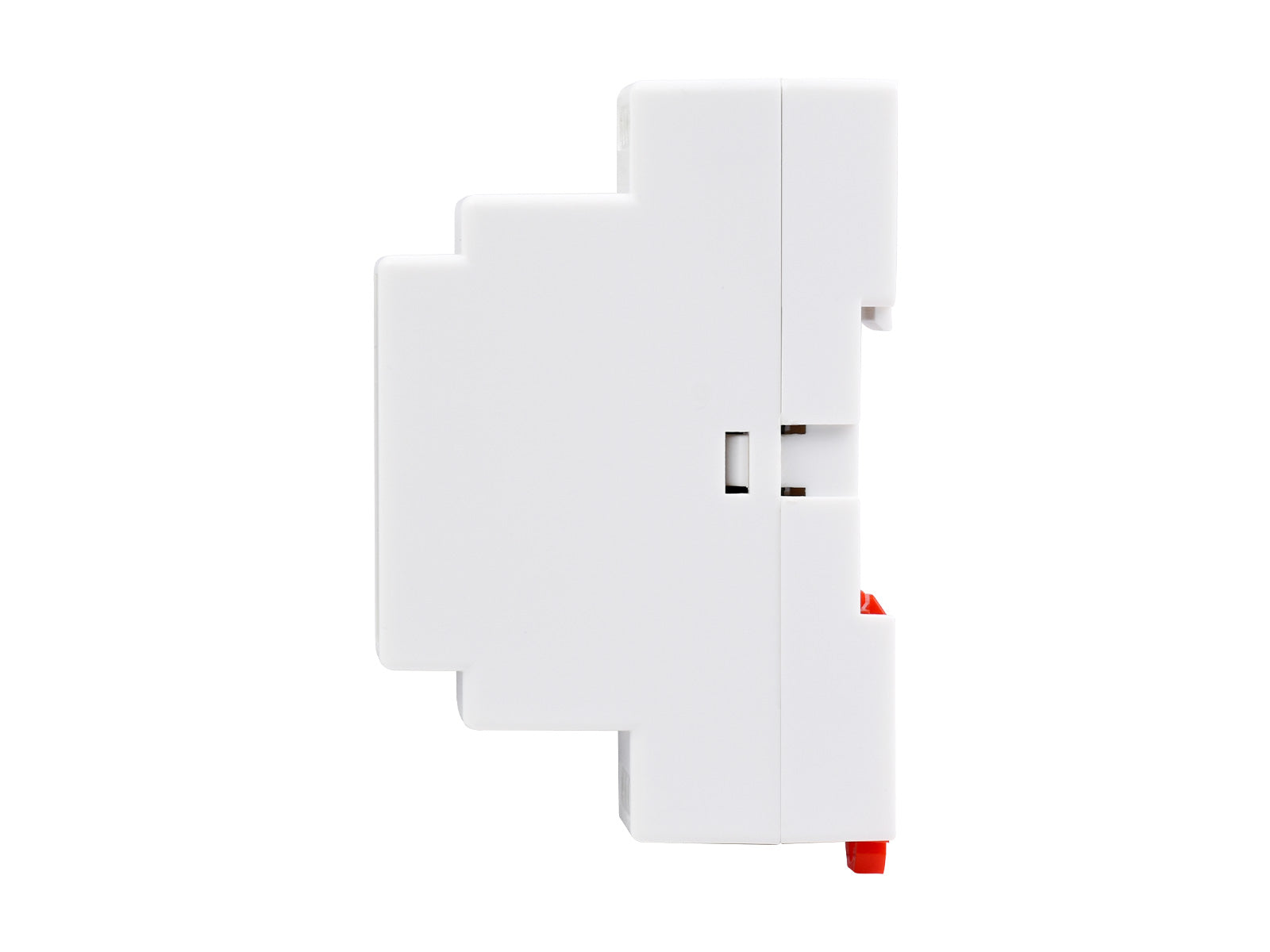

| Корпус | ABS-корпус для монтажу на DIN-рейку |
| Розміри | 91,6 × 23,3 × 58,7 мм |
Основна функція
Перетворення сигналу RS232 на збалансований диференційний сигнал RS485 — для конвертації інтерфейсів, розширення кількості вузлів і організації зв'язку на великі відстані.
Передача даних на відстань до 1200 м
Стабільна передача на швидкості 300–115200 бод: дальність по RS485 — близько 1200 м, по RS232 — близько 15 м.

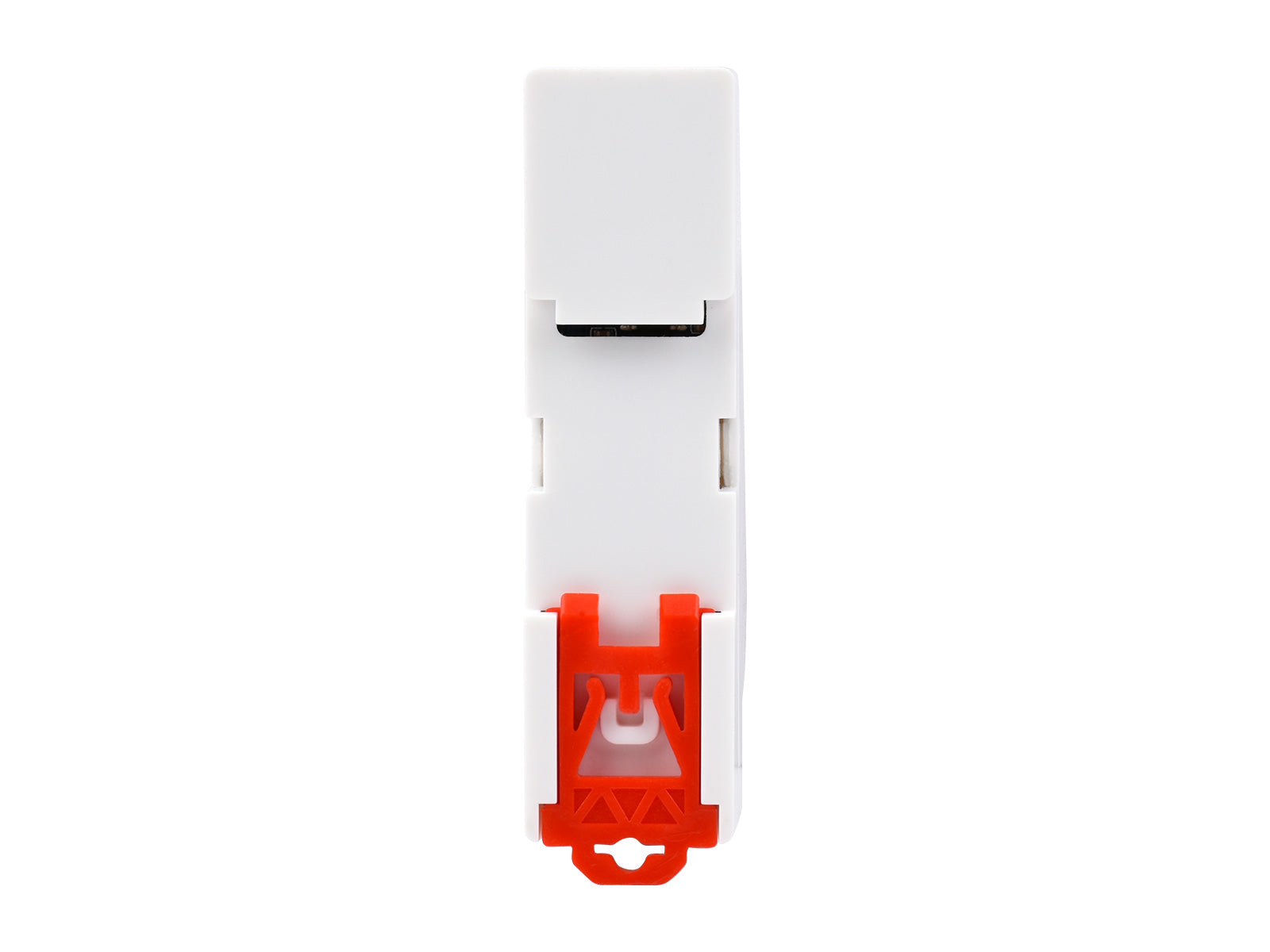

Монтаж на DIN-рейку
Зручне поєднання кількох послідовних серверів на DIN-рейці — максимальна гнучкість розгортання.
Багаторівневий захист — надійна та стабільна робота
Вбудована гальванічна розв'язка живлення та сигналу забезпечує стабільну ізольовану напругу, високу надійність і потужний захист від завад. Вбудовані захисні діоди від блискавки та TVS ефективно пригнічують сплески напруги та перехідні імпульси, забезпечуючи захист від блискавки та електростатичного розряду. Вбудований самовідновлюваний запобіжник і захисні діоди гарантують стабільні вихідні струм і напругу, захист від перевантаження та підвищену стійкість до ударних навантажень.

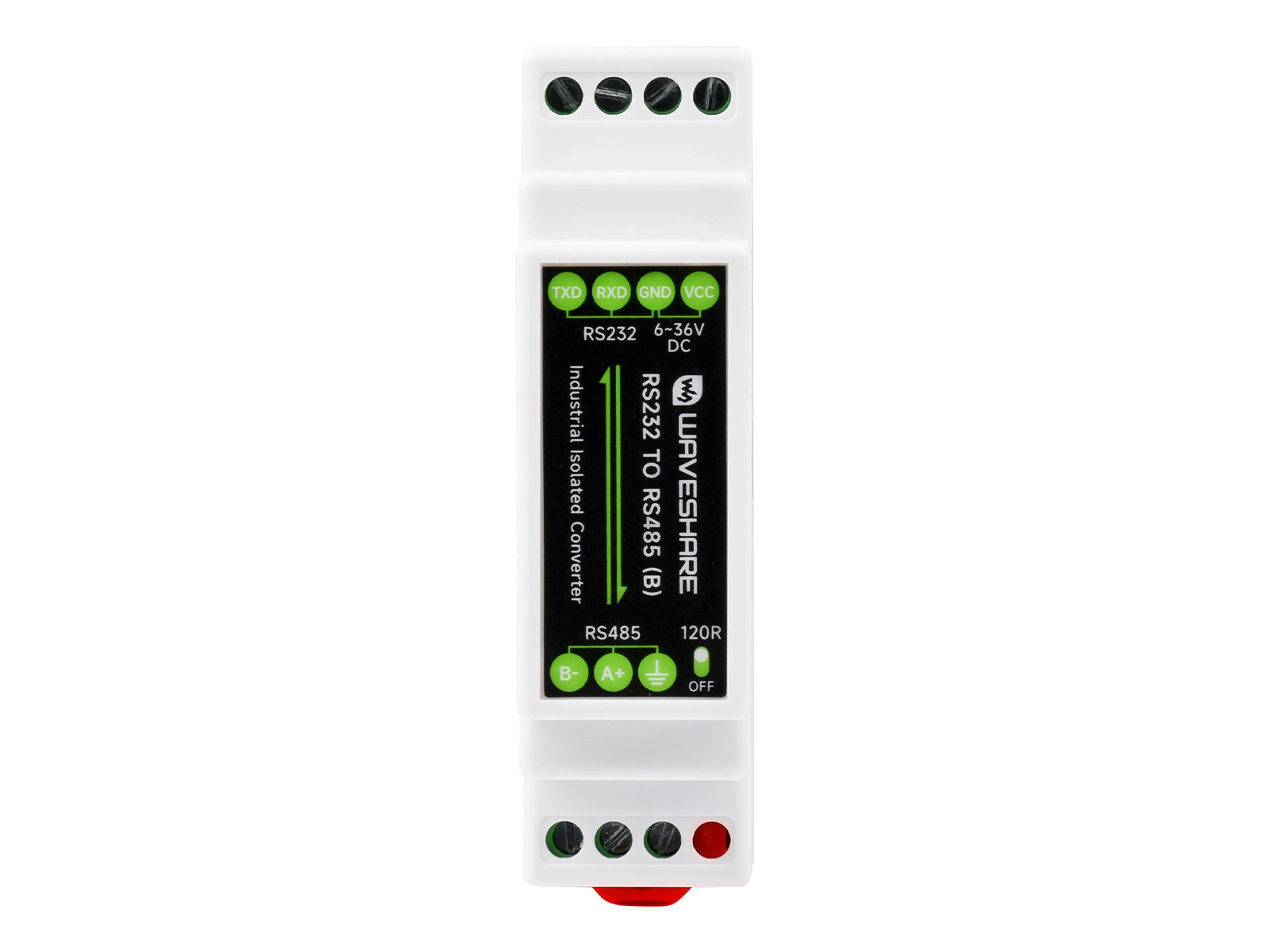

Опис інтерфейсів
RS232 TO RS485 (B)
| Верхній гвинтовий клемний блок | Нижній гвинтовий клемний блок | ||
|---|---|---|---|
| VCC | Вхід живлення Постійний струм 6–36 В |
120R | Перемикач резистора 120 Ом |
| GND | Земля / сигнальна земля RS232 | SGND | Сигнальна земля RS485 |
| TXD | Пін передачі даних RS232 | A+ | Диференційний сигнал RS485 A+ |
| RXD | Пін прийому даних RS232 | B- | Диференційний сигнал RS485 B- |
Топологія підключення
Перетворення RS232 у RS485Підключення до хоста, ПЛК або іншого пристрою з портом RS232 — RS232 перетворюється на RS485 для напівдуплексного зв'язку точка–точка із зовнішніми пристроями RS485.
Підключення до хоста, ПЛК або іншого пристрою з портом RS232 — RS232 перетворюється на RS485 для напівдуплексного зв'язку точка–багато точок із зовнішніми пристроями RS485.
Приклади застосування
Конвертер RS232 у RS485 широко застосовується для організації зв'язку точка–точка, точка–багато точок і каскадних мереж на великі відстані між двома хостами або між хостом і мікроконтролером/периферійним пристроєм. Також підходить для сценаріїв, що потребують перетворення RS232 у RS485: промислова автоматизація, IoT тощо.
Габаритні розміри
