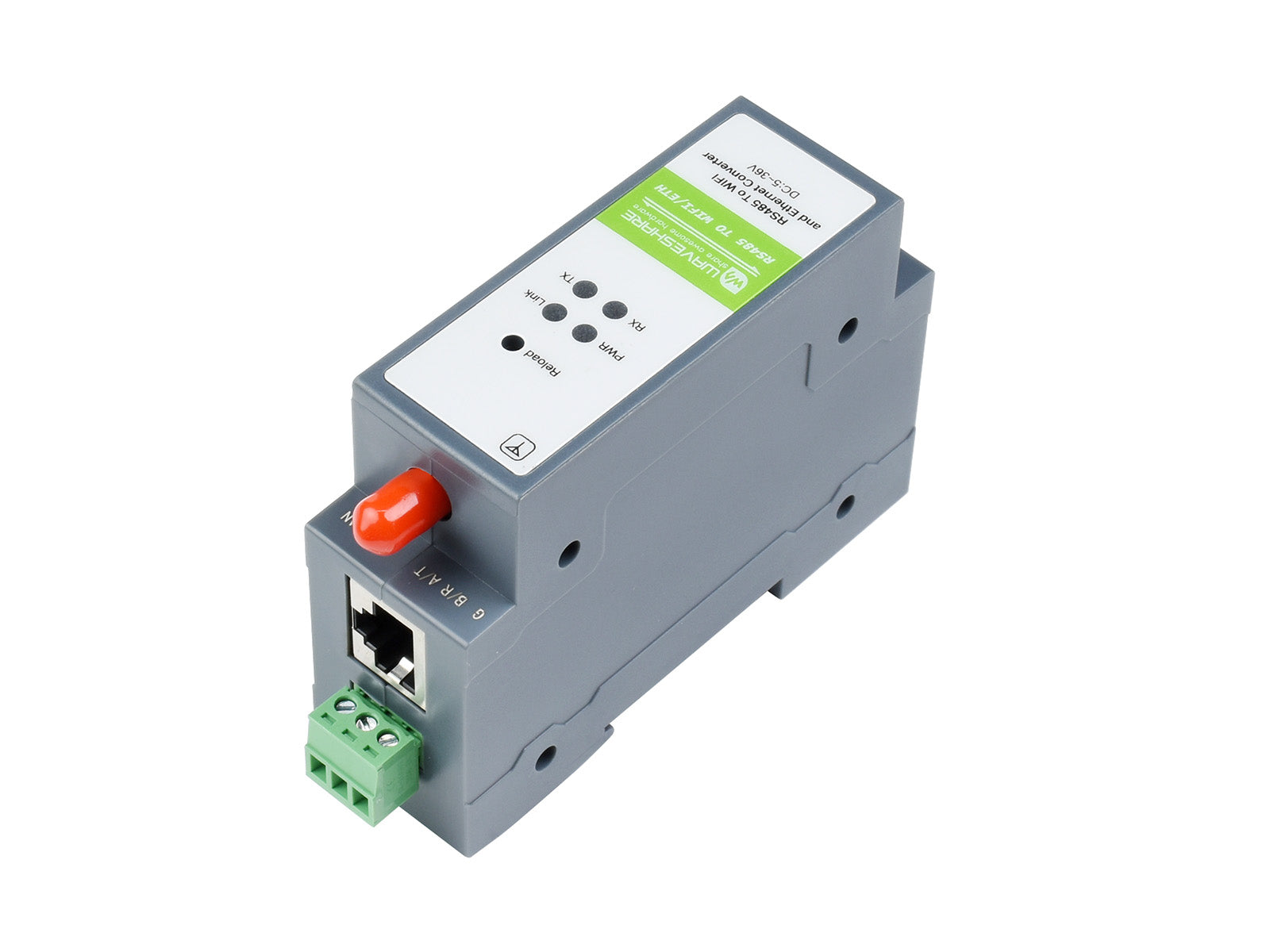

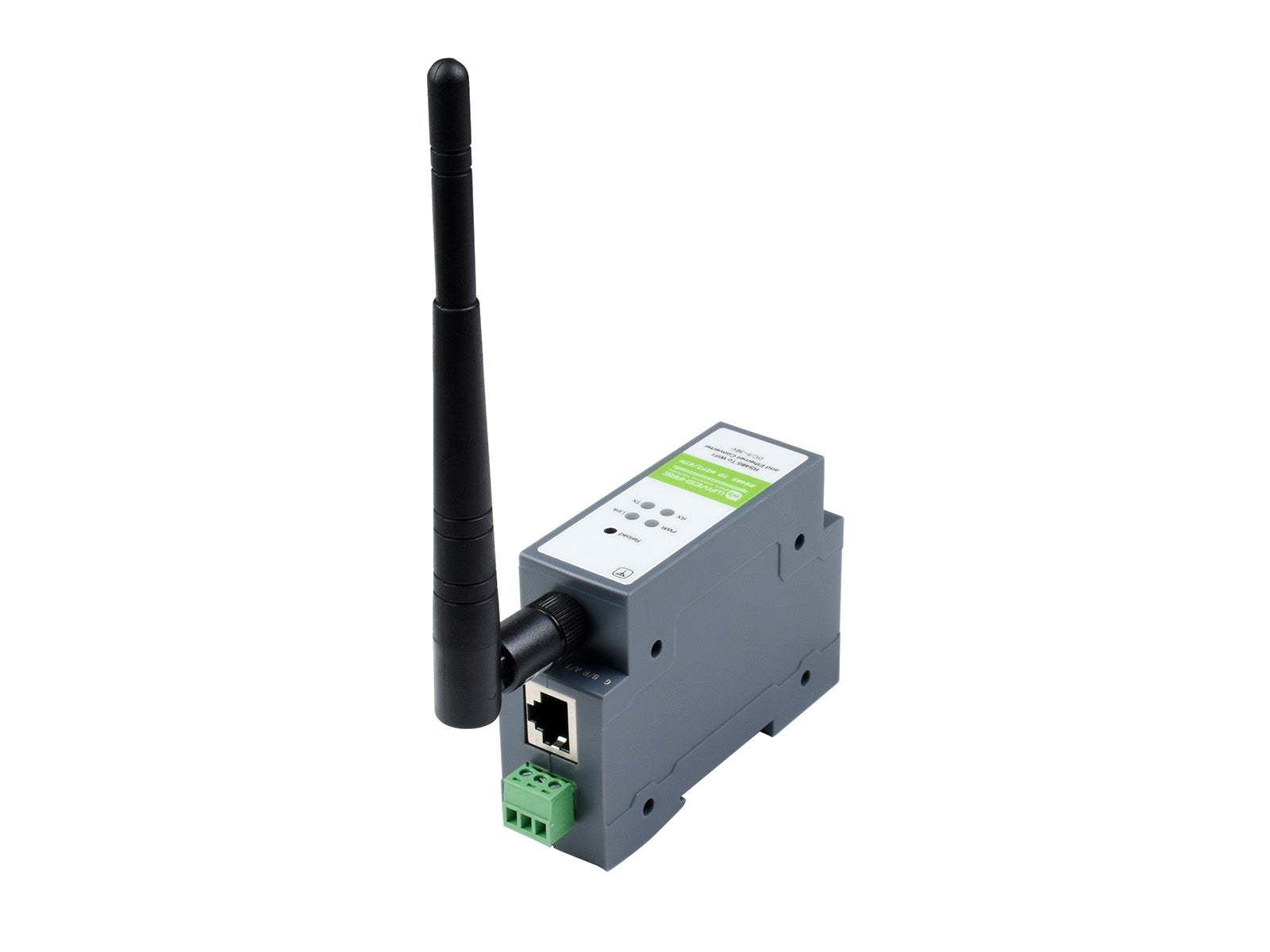

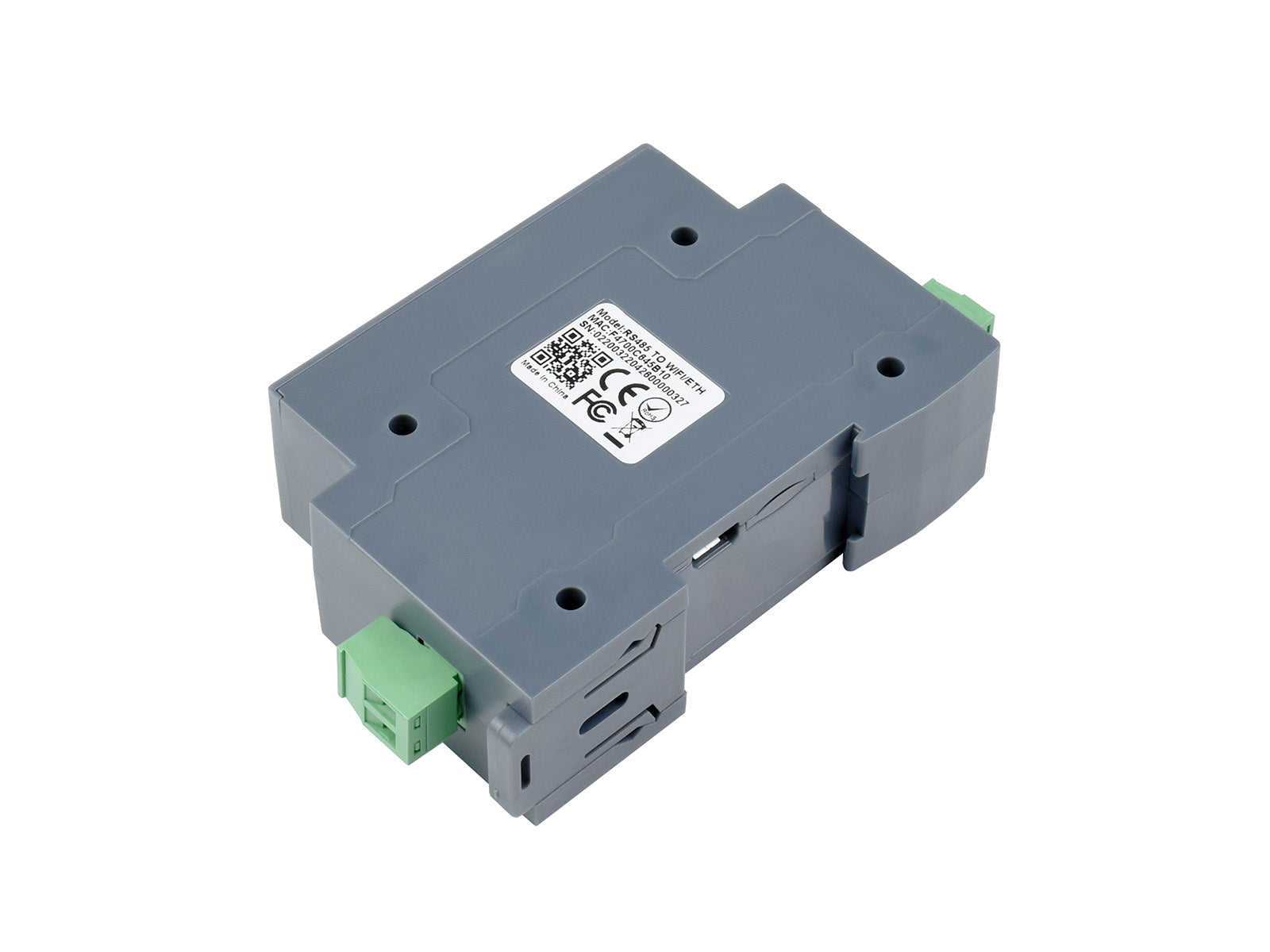

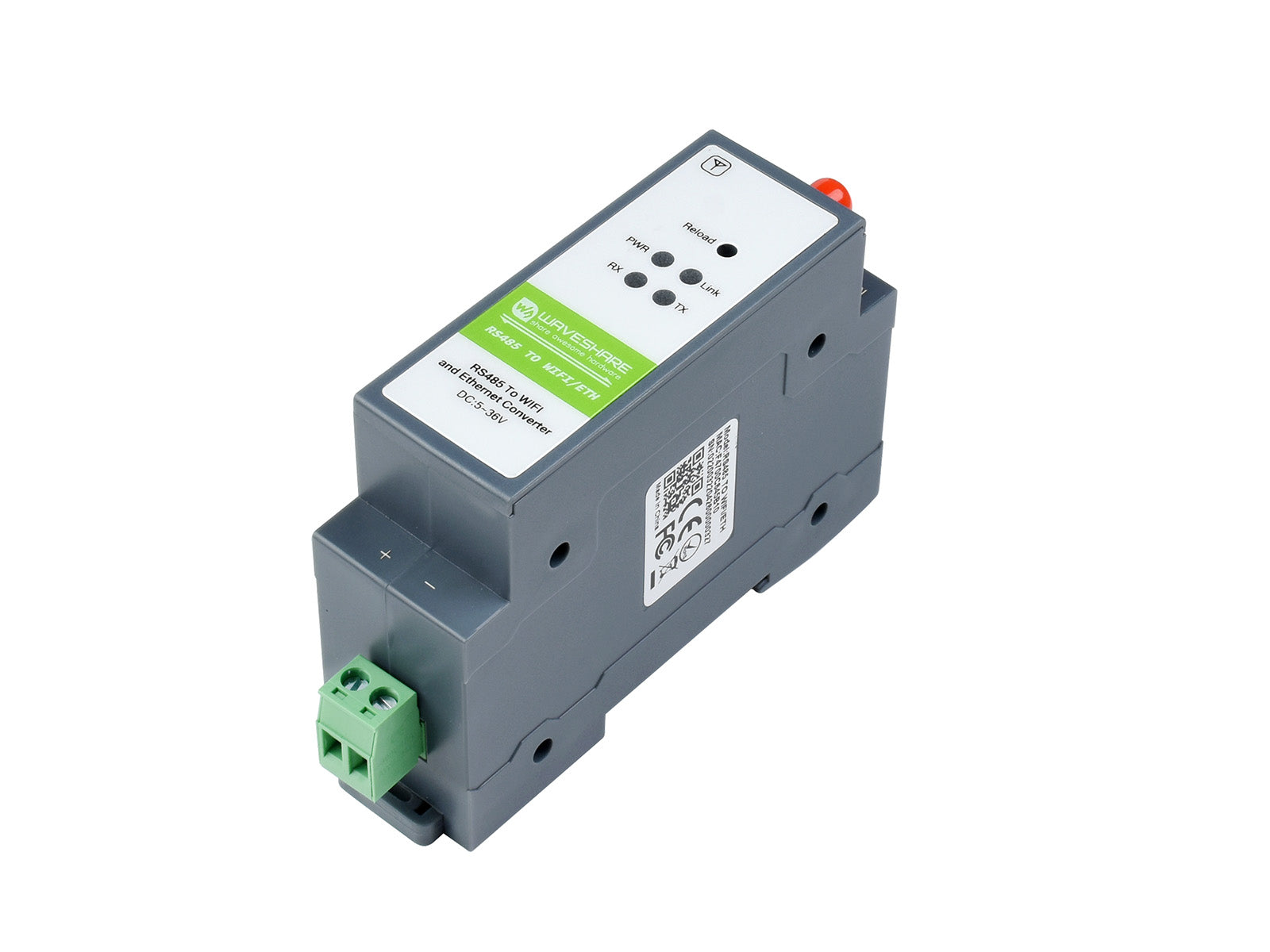

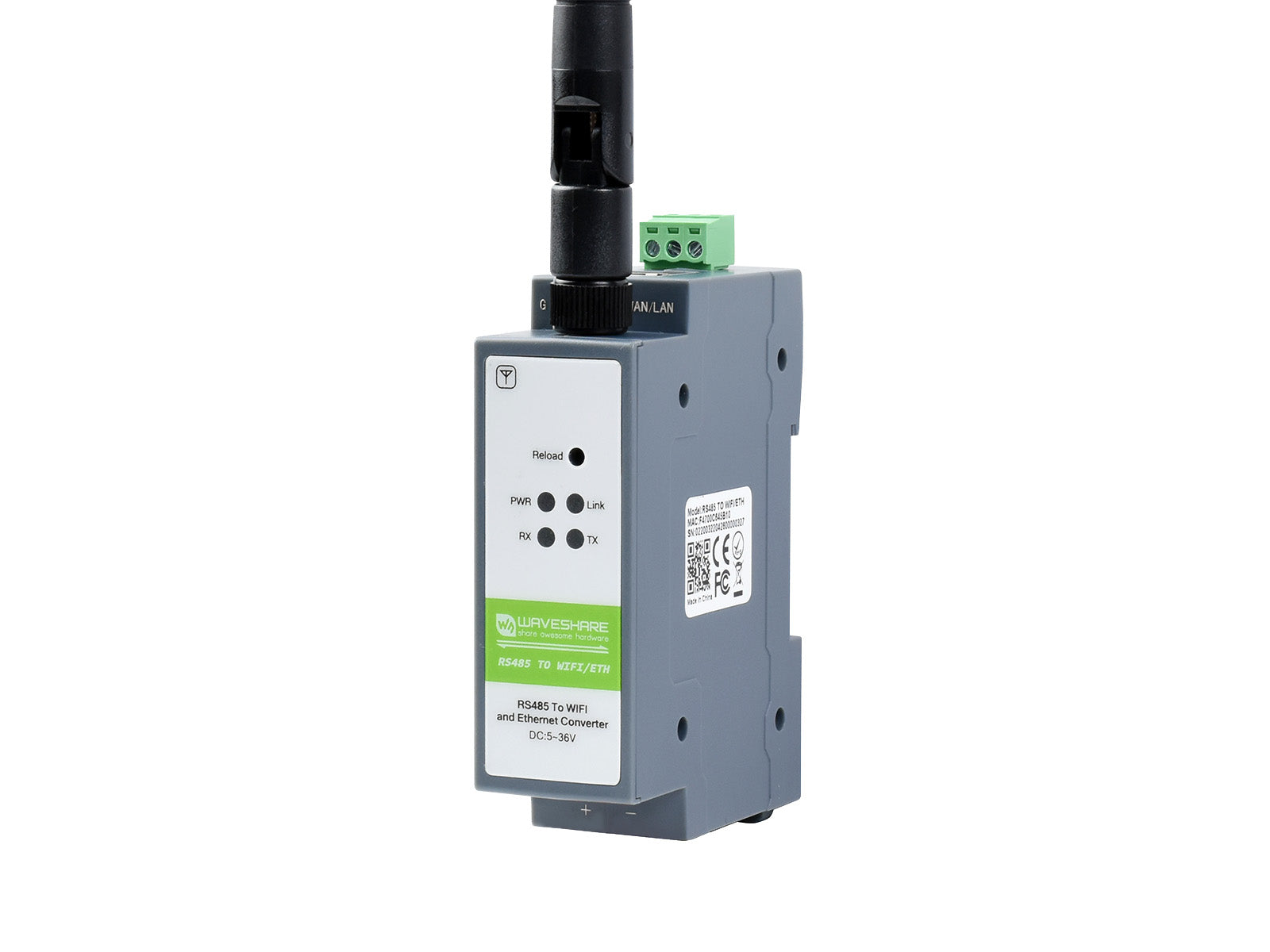

RS485 до WIFI/Ethernet — Промисловий серійний сервер на DIN-рейку

Серійний сервер на DIN-рейку Шлюз Modbus Шлюз MQTT

Огляд пристрою

Цей модуль є промисловим збирачем даних RS485 та IoT-шлюзом, що поєднує кілька функцій в одному корпусі: серійний сервер, шлюз Modbus, шлюз MQTT, RS485 до HTTPD Client тощо. Завдяки портам RS485, WIFI та Ethernet модуль реалізує перетворення: послідовний інтерфейс ↔ WIFI, послідовний інтерфейс ↔ Ethernet, Ethernet ↔ WIFI.

Живлення підключається через гвинтові клеми та підтримує широкий діапазон напруги 5–36 В. Корпус із вогнестійкого матеріалу PC+ABS класу V0 кріпиться на DIN-рейку — компактний, надійний та зручний у монтажі. Підходить для збору даних, IoT-шлюзів, систем безпеки та моніторингу інтелектуальних приладів.

Технічні характеристики

Корпус та підключення
Інтерфейс зв'язку	RS485, гвинтові клеми
Живлення	5–36 В постійного струму, гвинтові клеми
Корпус	PC + ABS, клас вогнестійкості V0
Габарити (Д × Ш × В)	109,66 × 28 × 64,71 мм
Мережеві інтерфейси
Ethernet	10/100 Мбіт/с, автоузгодження, роз'єм RJ45
WIFI	802.11b/g/n
Послідовний порт	RS485 (захист від перенапруги, блискавки та надструму)
Бездротові характеристики
Частотний діапазон	2,412–2,484 ГГц
Режими мережі	Station / AP / AP+Station
Безпека	WPA-PSK / WPA2-PSK
Шифрування	TKIP / AES
Потужність передавача	802.11b: +19 дБм (макс. @11 Мбіт/с) 802.11g: +18 дБм (макс. @54 Мбіт/с) 802.11n: +17 дБм (макс. @HT20, MCS7); +17 дБм (макс. @HT40, MCS7)
Чутливість приймача	802.11b: −89 дБм (@11 Мбіт/с) 802.11g: −81 дБм (@54 Мбіт/с) 802.11n: −73 дБм (@HT20, MCS7); −71 дБм (@HT40, MCS7)
Характеристики послідовного порту
Швидкість передачі	300–460 800 бод
Біт парності	немає, непарний, парний, mark, space
Біти даних	5–9 біт
Керування потоком	Відсутнє
Програмне забезпечення
Протоколи	TCP / UDP / ARP / ICMP / DHCP / DNS / HTTP / MQTT
Налаштування	Хост, веб-браузер, AT-команди через послідовний порт
Метод зв'язку	Пряме TCP/IP-з'єднання, VCOM
Режими роботи	Прозора передача, послідовні команди, HTTPD Client, Modbus TCP ↔ Modbus RTU
Умови експлуатації
Робоча температура	−40°C … +85°C
Температура зберігання	−45°C … +125°C
Відносна вологість	5%–95%

Основні функції

Підтримує перетворення RS485 ↔ WIFI, RS485 ↔ Ethernet, Ethernet ↔ WIFI тощо.

Монтаж на DIN-рейку

Промисловий корпус для монтажу на DIN-рейку — компактний, економічний, простий у встановленні.

Функціональна блок-схема

Режим прозорої передачі

Підтримує TCP Server / TCP Client / UDP Server / UDP Client.

Режим послідовних команд

Користувач надсилає дані на сервер відповідно до протоколу. Можна надсилати дані на різні сервери без перезапуску пристрою.

Режим HTTPD Client

Після налаштування HTTP-заголовка через AT-команди або веб-сторінку модуль може надсилати дані на HTTP-сервер або отримувати дані з нього.

Підтримка MQTT

Пристрій може підписуватися на повідомлення інших MQTT-клієнтів та публікувати теми на сервері. Підтримується підписка на 6 повідомлень і публікація 6 тем — ширший діапазон застосування. Користувачі можуть переглядати інформацію про пристрій через термінальні пристрої або хмарні платформи.

Шлюз Modbus

Підтримує взаємне перетворення Modbus TCP ↔ Modbus RTU.

Режим AT-команд

Користувач може запитувати поточний стан модуля або встановлювати параметри, надсилаючи AT-команди через послідовний порт.

Ключові особливості

Кілька методів налаштування

Підтримує налаштування через хост-програму, веб-браузер та послідовний порт (AT-команди).

Протокол розподілу Socket

У режимі прозорої передачі послідовний пристрій може надсилати дані на вказане Socket-з'єднання; мережеві дані кожного Socket передаються на послідовний пристрій через послідовний порт.

Апаратний захист

Захист від статичної електрики рівня ESD 4, захист від перенапруги рівня 3, захист від електричних швидких перехідних процесів EFT рівня 3.

Налаштовувані реєстраційні та heartbeat-пакети

Реєстраційний пакет використовується для ідентифікації пристрою на сервері, що дозволяє серверу розпізнавати підключені пристрої.

Опис інтерфейсів

Габаритні розміри

Ресурси та підтримка

Вікі: www.waveshare.com/wiki/RS485_TO_WIFI/ETH

Порівняльна таблиця моделей

Модель	Мережевий порт	Гальванічна розв'язка	Тип послідовного порту	Живлення	Напруга	Габарити (Д×Ш×В)
RS485 TO ETH (B)	Звичайний	—	Один послідовний порт	Гвинтові клеми	DC 9–24 В	87,0×36,0×59,0 мм
RS485 TO POE ETH (B)	PoE	Живлення + сигнал	Один послідовний порт	Гвинтові клеми + PoE	DC 6–36 В	87,0×36,0×59,0 мм
RS485 TO ETH (C)	Звичайний	Живлення + сигнал	Один послідовний порт	Гвинтові клеми	DC 6–36 В	87,0×36,0×59,0 мм
RS232 TO ETH (B)	Звичайний	Живлення + сигнал	Один послідовний порт	Гвинтові клеми	DC 6–36 В	87,0×36,0×59,0 мм
RS232 TO POE ETH (B)	PoE	Живлення + сигнал	Один послідовний порт	Гвинтові клеми + PoE	DC 6–36 В	87,0×36,0×59,0 мм
RS232/485/422 TO ETH (B)	Звичайний	Живлення + сигнал	RS232/485/422 (один на вибір)	Гвинтові клеми + DC 5,5 мм	DC 6–36 В	88,7×72,5×24,2 мм
RS232/485/422 TO POE ETH (B)	PoE	Живлення + сигнал	RS232/485/422 (один на вибір)	Гвинтові клеми + PoE + DC 5,5 мм	DC 6–36 В	88,7×72,5×24,2 мм
2-CH RS485 TO ETH (B)	Звичайний	Живлення + сигнал	Два послідовних порти	Гвинтові клеми + DC 5,5 мм	DC 6–40 В	78,0×72,5×24,2 мм
2-CH RS485 TO POE ETH (B)	PoE	Живлення + сигнал	Два послідовних порти	Гвинтові клеми + PoE + DC 5,5 мм	DC 6–40 В	78,0×72,5×24,2 мм
RS232 RS485 TO ETH (B)	Звичайний	Живлення + сигнал	Два послідовних порти	Гвинтові клеми +
