Адаптер USB TO UART/I2C/SPI/JTAG (25411)
Адаптер USB TO UART/I2C/SPI/JTAG (25411)
Артикул: 2688
Немає в наявності
Не вдалося завантажити відомості про доступність самовивозу
| Гарантія 12 місяців. Повернення або обмін протягом 14 днів. → | |
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Ключові особливості
- Підтримує USB → 2-канальний UART, або USB → 1-канальний UART + 1-канальний I2C + 1-канальний SPI, або USB → 1-канальний UART + 1-канальний JTAG
- 2-канальний високошвидкісний UART до 9 Мбіт/с, апаратне керування потоком CTS та RTS
- 1-канальний I2C — зручне керування EEPROM з ПК або програмування пристроїв I2C (OLED, датчики тощо)
- 1-канальний SPI з 2 сигналами вибору мікросхеми (CS) — одночасне керування двома SPI-пристроями
- 1-канальний JTAG — сумісний з OpenOCD для налагодження та тестування (функцію рекомендується перевіряти самостійно)
- Вбудована схема перетворення рівнів 3.3В / 5В — перемикання через DIP-перемикач на платі
- Вбудований самовідновлюваний запобіжник та захист від ESD — захист від перевантаження по струму та напрузі
- Корпус з алюмінієвого сплаву з матовою поверхнею, обробка CNC — міцний та довговічний
- Роз'єми USB-B та DC високої якості з захистом від неправильного підключення
Технічні характеристики
| Інтерфейс хоста | USB | |
|---|---|---|
| Живлення | USB-порт, 5В | |
| Робочий рівень | 3.3В / 5В (вибір через DIP-перемикач на платі) | |
| USB | Роз'єм | USB-B |
| Захист інтерфейсу | Самовідновлюваний запобіжник, захист від ESD | |
| UART | Кількість каналів | 2 (червоний DIP-перемикач у режимі M0) |
| Роз'єм | 6-контактний IDC | |
| Швидкість передачі | 1200 бод — 9 Мбіт/с | |
| Апаратне керування потоком | CTS та RTS | |
| I2C | Кількість каналів | 1 (DIP-перемикач у режимі M1/M2) |
| Роз'єм | 12-контактний IDC (перші 4 контакти — I2C) | |
| SPI | Кількість каналів | 1 (DIP-перемикач у режимі M1/M2) |
| Роз'єм | 12-контактний IDC (останні 8 контактів — SPI) | |
| JTAG | Кількість каналів | 1 (DIP-перемикач у режимі M3) |
| Роз'єм | 12-контактний IDC (останні 8 контактів — JTAG) | |
| Розміри | 86.0 × 48.0 × 27.6 мм | |
Основна функція

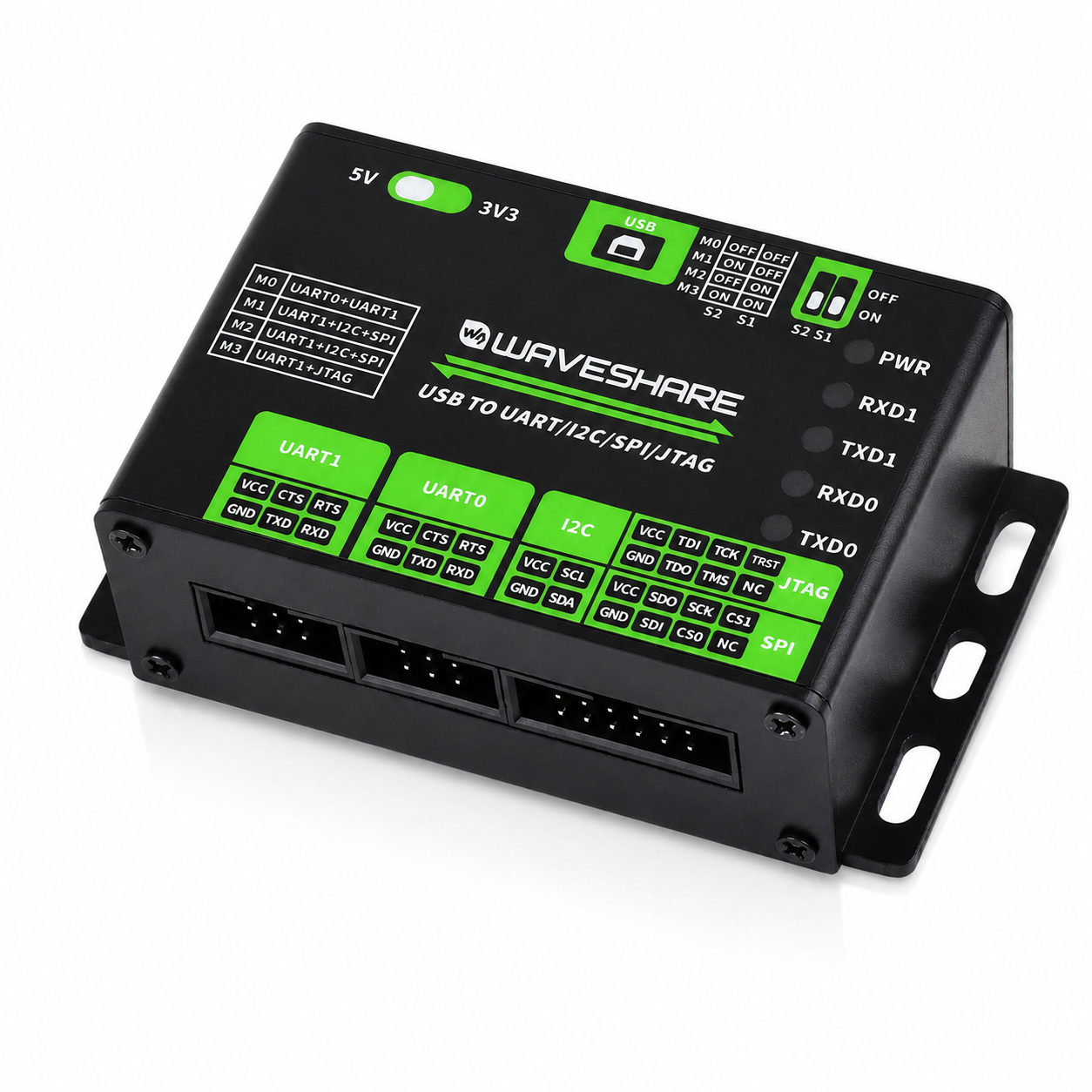

Зручне керування та налагодження різноманітних інтерфейсних пристроїв через ПК. Підтримує USB → 2-канальний UART, або USB → 1-канальний UART + 1-канальний I2C + 1-канальний SPI, або USB → 1-канальний UART + 1-канальний JTAG.
Підтримка операційних систем
Підтримує Windows 7 / 8 / 8.1 / 10 / 11, Linux та інші ОС.
Сфери застосування
Підходить для студентів технічних спеціальностей, інженерів, радіоаматорів та DIY-майстрів для навчання та налагодження пристроїв.
Підтримка різних інтерфейсів
Кілька інтерфейсів для налагодження, більшість з яких можна використовувати одночасно
Компактний та зручний монтаж
Гнучке встановлення, підходить для різних пристроїв
Передбачені отвори для кріплення
Простий монтаж, промисловий металевий корпус, міцний та довговічний
Опис інтерфейсів та режимів роботи
Індикатори
| PWR | Індикатор живлення — світиться при підключенні USB та наявності напруги |
|---|---|
| RXD1 | Індикатор прийому UART1 — світиться, коли пристрій надсилає дані назад |
| TXD1 | Індикатор передачі UART1 — світиться, коли USB-порт надсилає дані |
| RXD0 | Індикатор прийому UART0 — світиться, коли пристрій надсилає дані назад |
| TXD0 | Індикатор передачі UART0 — світиться, коли USB-порт надсилає дані |
Зовнішній вигляд
Габаритні розміри
* Розміри виміряні вручну. Допустима похибка близько 1 мм.
Ресурси та підтримка
* Ресурси можуть відрізнятися залежно від продукту. Перевірте сторінку Wiki для уточнення доступних матеріалів.
