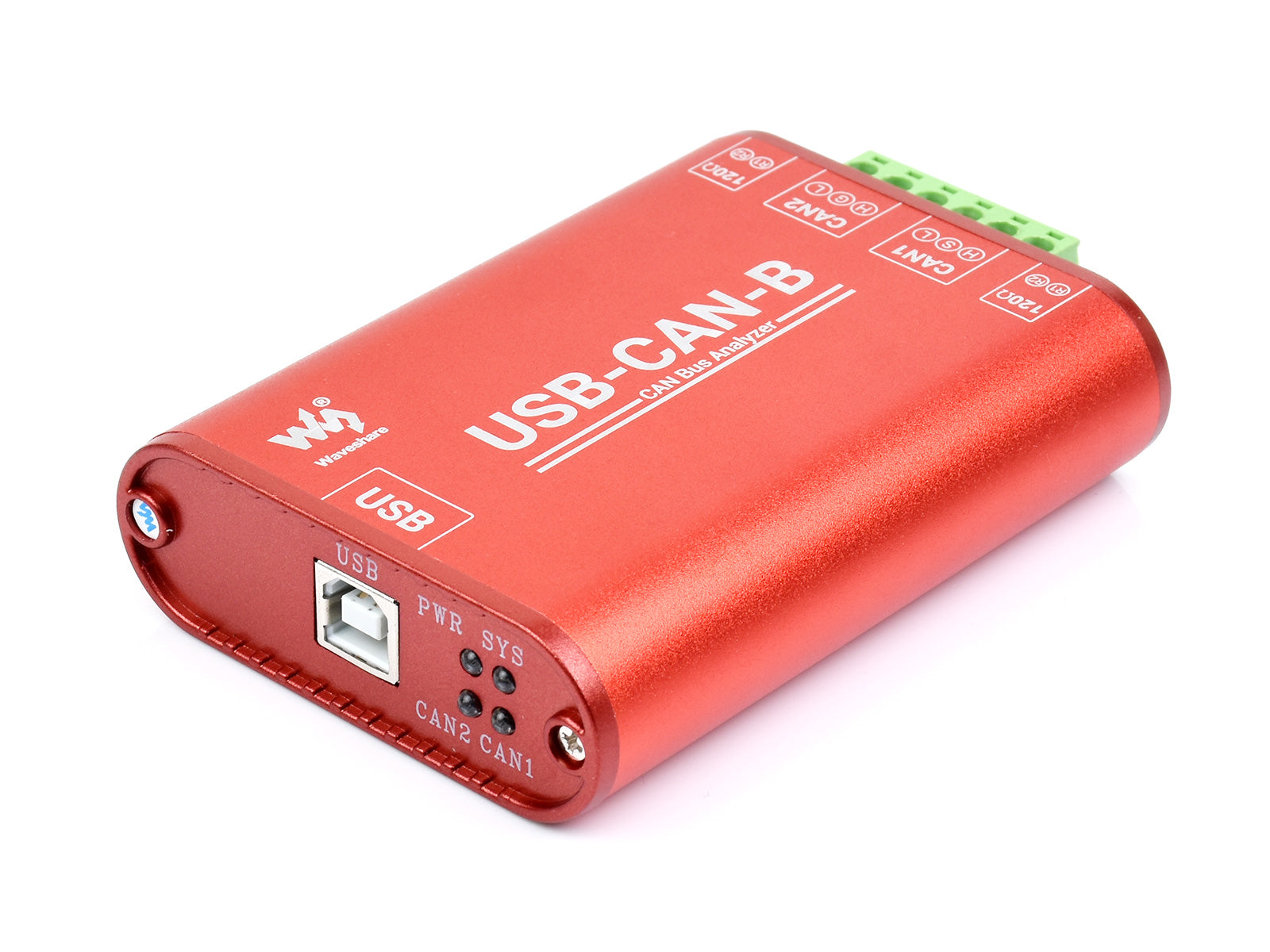

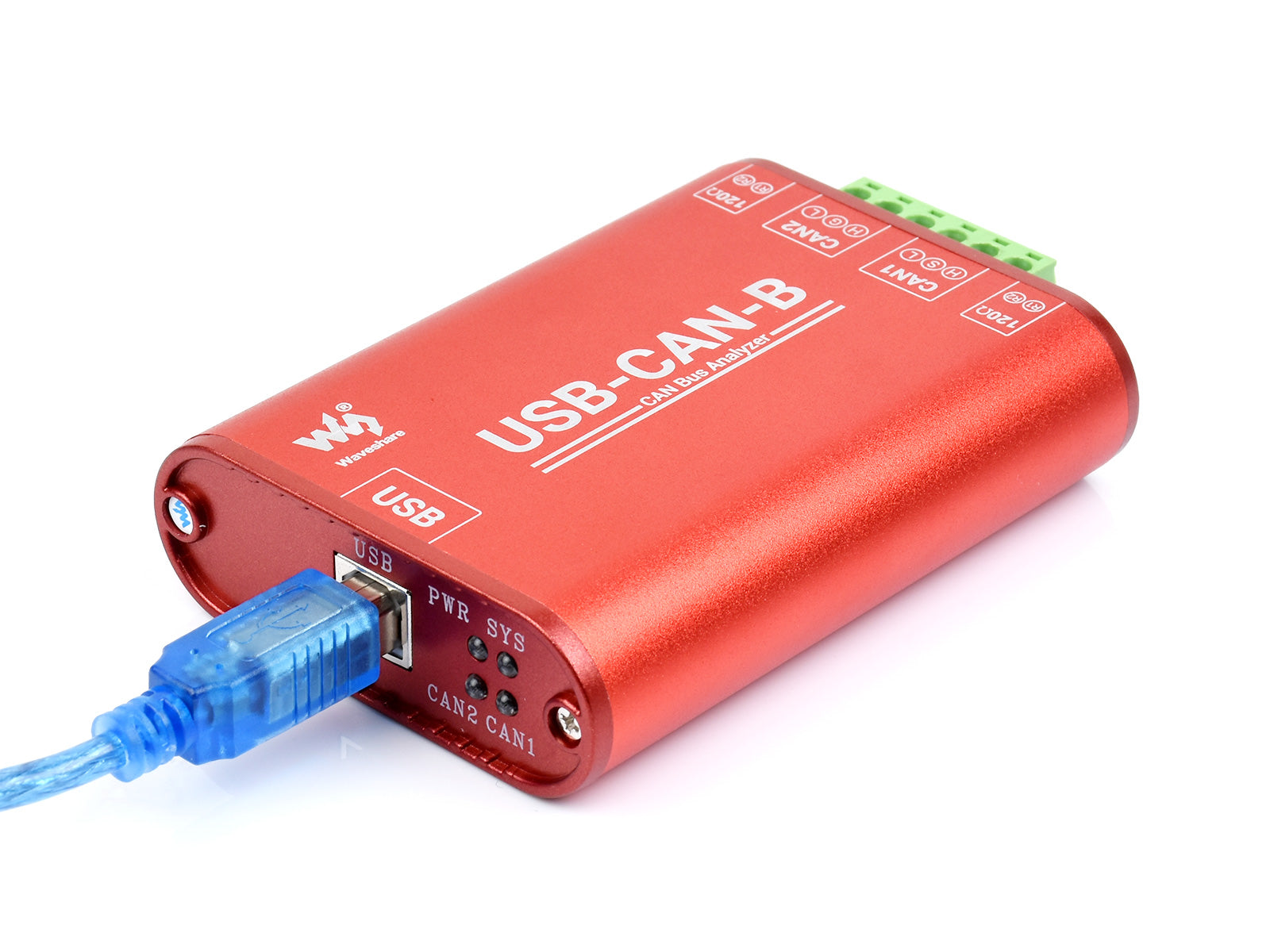

Адаптер USB-CAN-B Waveshare 22773
Адаптер USB-CAN-B Waveshare 22773
Артикул: 2059
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
USB to CAN адаптер, двоканальний CAN аналізатор, промислова ізоляція
USB to CAN адаптер
Основні характеристики
USB-CAN-B — це промислово-класний високопродуктивний USB to CAN адаптер, карта інтерфейсу CAN-bus та аналізатор протоколу CAN. Інтегрує два незалежних канали з електричною ізоляцією та кількома схемами захисту. Підтримує системи Windows та Linux, поставляється з драйверами, програмним забезпеченням CANTools, прикладами вторинної розробки та навчальними матеріалами. Може бути підключений до ПК або промислового контролера через USB-порт для реалізації управління приймачем/передавачем, аналізу даних, збору та моніторингу мережі CAN bus. Компактний розмір та простота використання дозволяють використовувати його для навчання та налагодження CAN bus, а також для вторинної розробки та інтеграції в різні промислові, енергетичні комунікаційні та інтелектуальні системи управління, що потребують комунікації CAN bus.
Технічні характеристики
| Тип продукту | Промислового класу: USB to CAN інтерфейсний конвертер / карта комунікаційного інтерфейсу CAN-bus / аналізатор протоколу CAN | |
|---|---|---|
| USB | Напруга живлення | 5V (живлення безпосередньо від USB-порту без зовнішнього джерела живлення) |
| Роз'єм | USB-B | |
| CAN інтерфейс | CAN канали | Двоканальний: CAN1 та CAN2 (незалежні та ізольовані) |

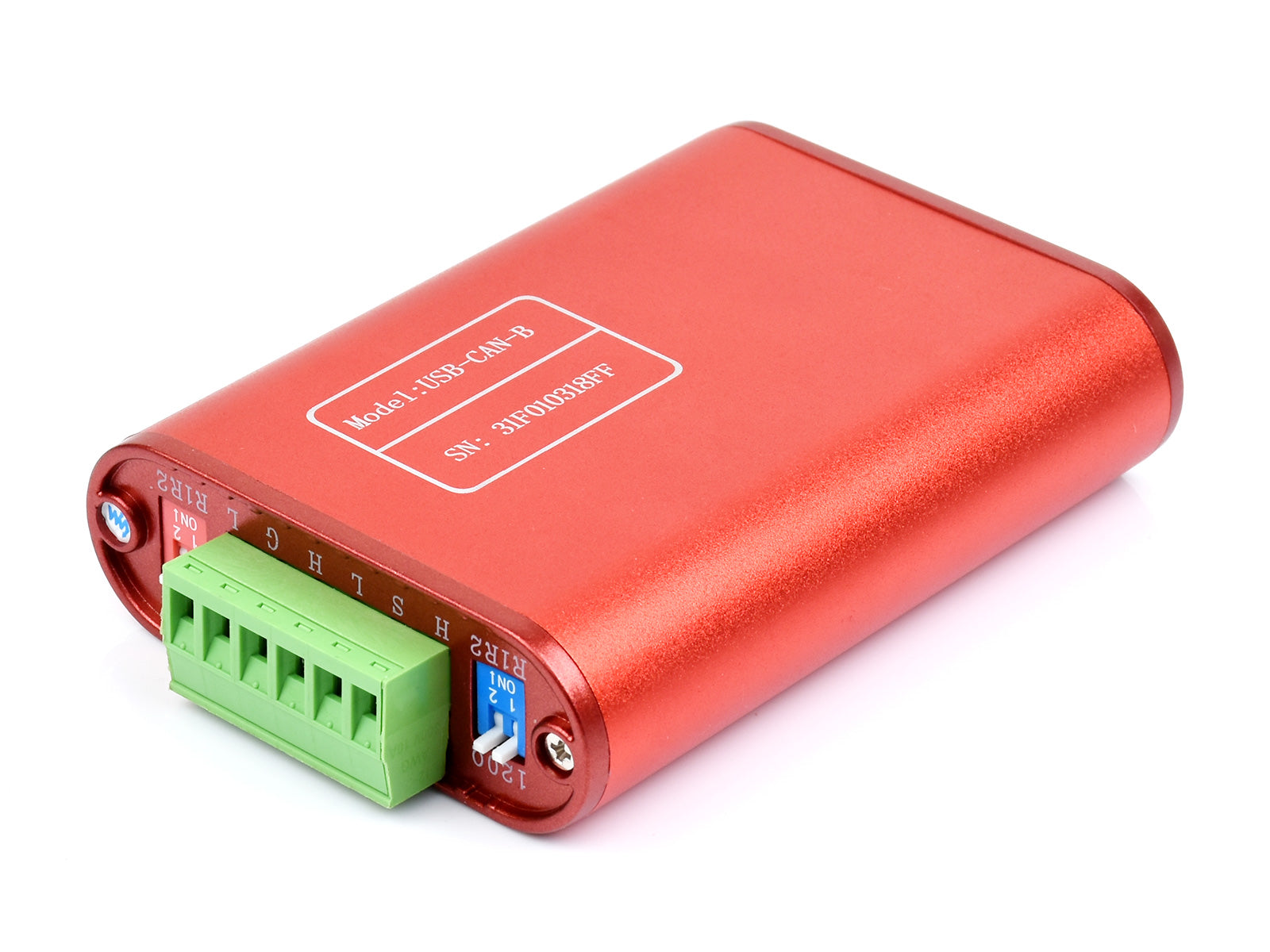

| Роз'єм | CAN bus гвинтовий клемник (OPEN6 5.08mm крок) | |
| Термінуючий резистор | Кожен CAN канал має два вбудовані резистори 120Ω, які можна увімкнути перемикачем | |
| Швидкість передачі | 10Kbps~1Mbps (налаштовується через програмне забезпечення) | |
| Підтримка протоколів | CAN2.0A, CAN2.0B, CANOpen, SAE J1939, DeviceNet, iCAN, ISO 15765 протокол | |
| Апаратна підтримка | Однопровідний CAN, високошвидкісний CAN, низькошвидкісний/відмовостійкий CAN (CAN2 можна встановити програмно на високошвидкісний CAN або низькошвидкісний/відмовостійкий CAN) | |
| Швидкість передачі | Прийом та передача кожного CAN каналу можуть досягти: 8500 кадрів/с | |
| Буфер передачі | 2000 кадрів буфер прийому та 1000 кадрів буфер передачі на канал (автоматична повторна передача при збої передачі) | |

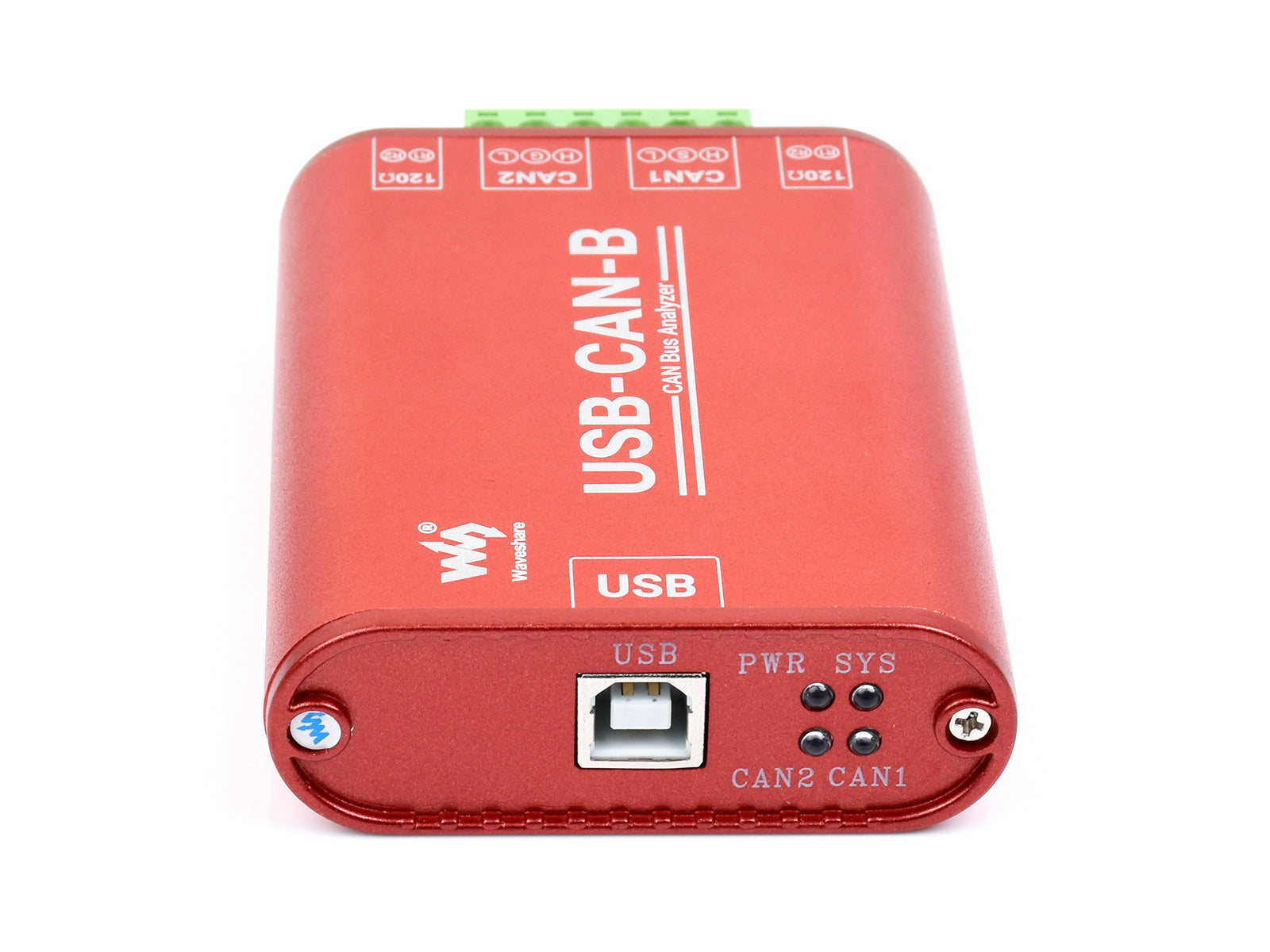

| Індикатори | PWR | Індикатор живлення |
| SYS | Індикатор стану системи, зазвичай вимкнений; світиться при помилці шини | |
| CAN1 | Індикатор каналу CAN1 (блимає при передачі та прийому даних) | |
| CAN2 | Індикатор каналу CAN2 (блимає при передачі та прийому даних) | |
| Підтримка системи | Windows | Windows XP/7/8/10/11 (32/64 біти) |
| Linux | Raspberry Pi OS, Ubuntu (Jetson Nano), VMware віртуальний ПК та інші | |
| Температура експлуатації | -40~85℃ | |
| Матеріал корпусу | Алюмінієвий корпус + 3D вогнетривкі ізоляційні листи з обох сторін (цей дизайн забезпечує кращий захист від розряду металевих кінчиків, покращує безпеку продукту та продовжує термін служби) | |
| Розміри | 104 x 70 x 25 мм | |
Підтримує конвертацію протоколу між USB та CAN Bus
Використовує високошвидкісний USB2.0 інтерфейс, сумісний з USB 1.1 та USB 3.0
Двоканальні інтерфейси CAN bus підтримують двосторонню передачу, можуть працювати незалежно без впливу один на одного
Програмована швидкість передачі, підтримка автоматичного виявлення
Швидкість передачі CAN налаштовується в діапазоні 10Kbps-1Mbps
Підтримує розрахунок швидкості передачі, автоматичне виявлення та встановлення через інструмент конфігурації
Підтримка декодування та аналізу кількох протоколів CAN
Підтримує протоколи CAN 2.0A, CAN 2.0B, CANOpen, SAE1939, DeviceNet, iCAN, ISO 15765
Підтримка однопровідного CAN, високошвидкісного CAN та низькошвидкісного/відмовостійкого CAN
CAN2 можна встановити як високошвидкісний CAN або низькошвидкісний/відмовостійкий CAN через програмне забезпечення
Підтримка різних середовищ розробки
Надає приклади проектів вторинної розробки на різних основних платформах розробки: C++Builder, C#, VC, VB, VB.NET, Delphi, LabVIEW, LabWindows/CVI, Qt, Matlab, Python/Python-can, Qt приклади під Linux
Підтримка систем Windows та Linux
Підтримує Windows XP/7/8/10/11 та системи Linux такі як Raspberry Pi OS та Ubuntu під Jetson Nano, надає відповідні бібліотеки драйверів, приклади розробки та навчальні матеріали для зручності входження та вторинної розробки
Високопродуктивне апаратне рішення
Використовує оригінальний контролер Microchip та 32-розрядне ядро MIPS M4K® з частотою до 80MHz, висока продуктивність, стабільність та надійність
Висока безпека ізоляції напруги
Магнітна ізоляція високої швидкості ADI, 2500 VDC електрична ізоляція, USB, CAN1 та CAN2 повна ізоляція трьох терміналів, вища безпека та стабільність комунікації
Один ПК з кількома пристроями
Підтримує запуск кількох CAN аналізаторів на одному ПК одночасно без взаємного впливу, до 128 пристроїв за результатами тестування. Підходить для моніторингу кількох мереж CAN одночасно з одним пристроєм моніторингу, або для порівняння та перевірки даних тощо

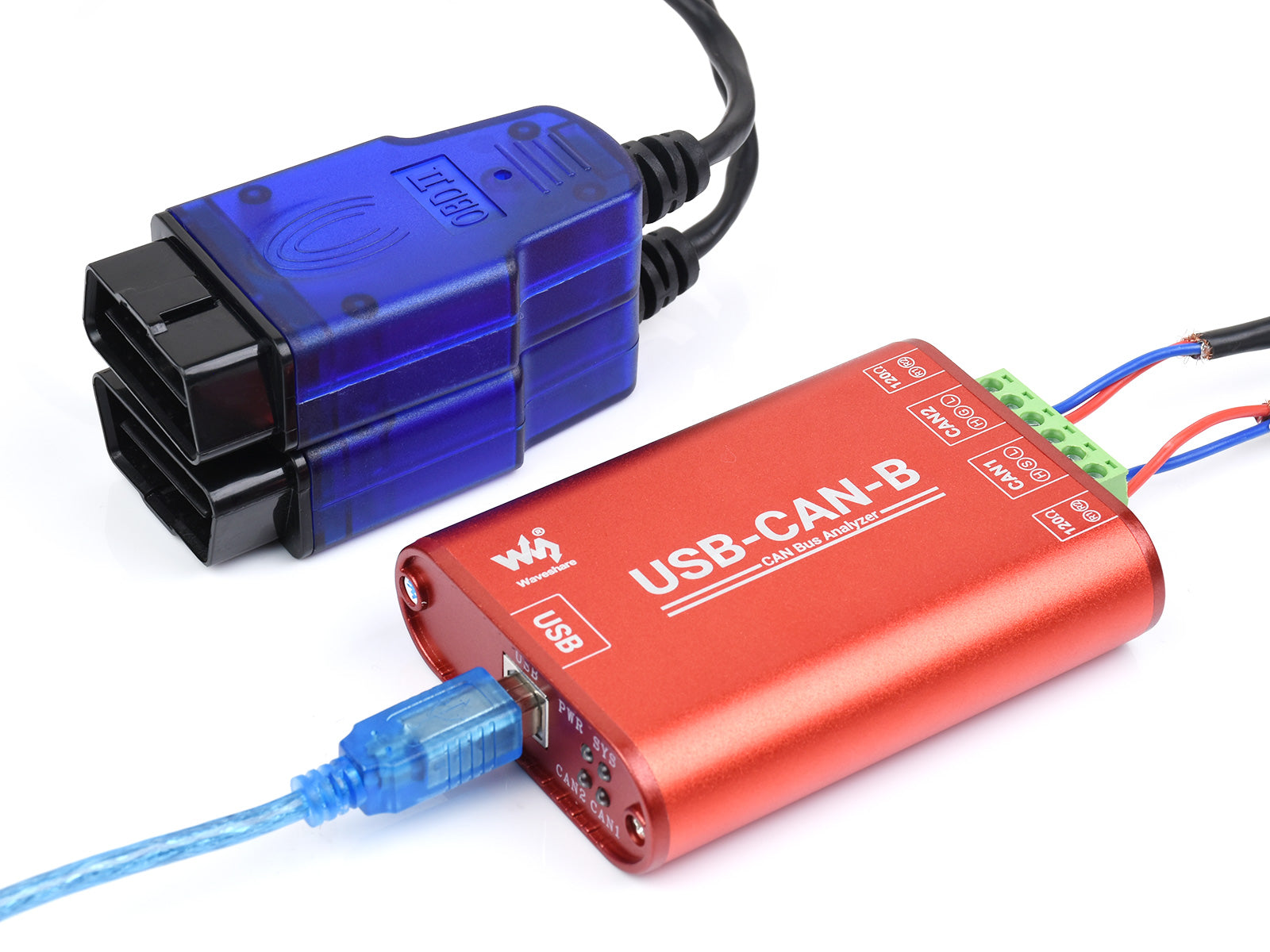

Сценарії застосування
Введення в інтерфейс
Габаритні розміри
