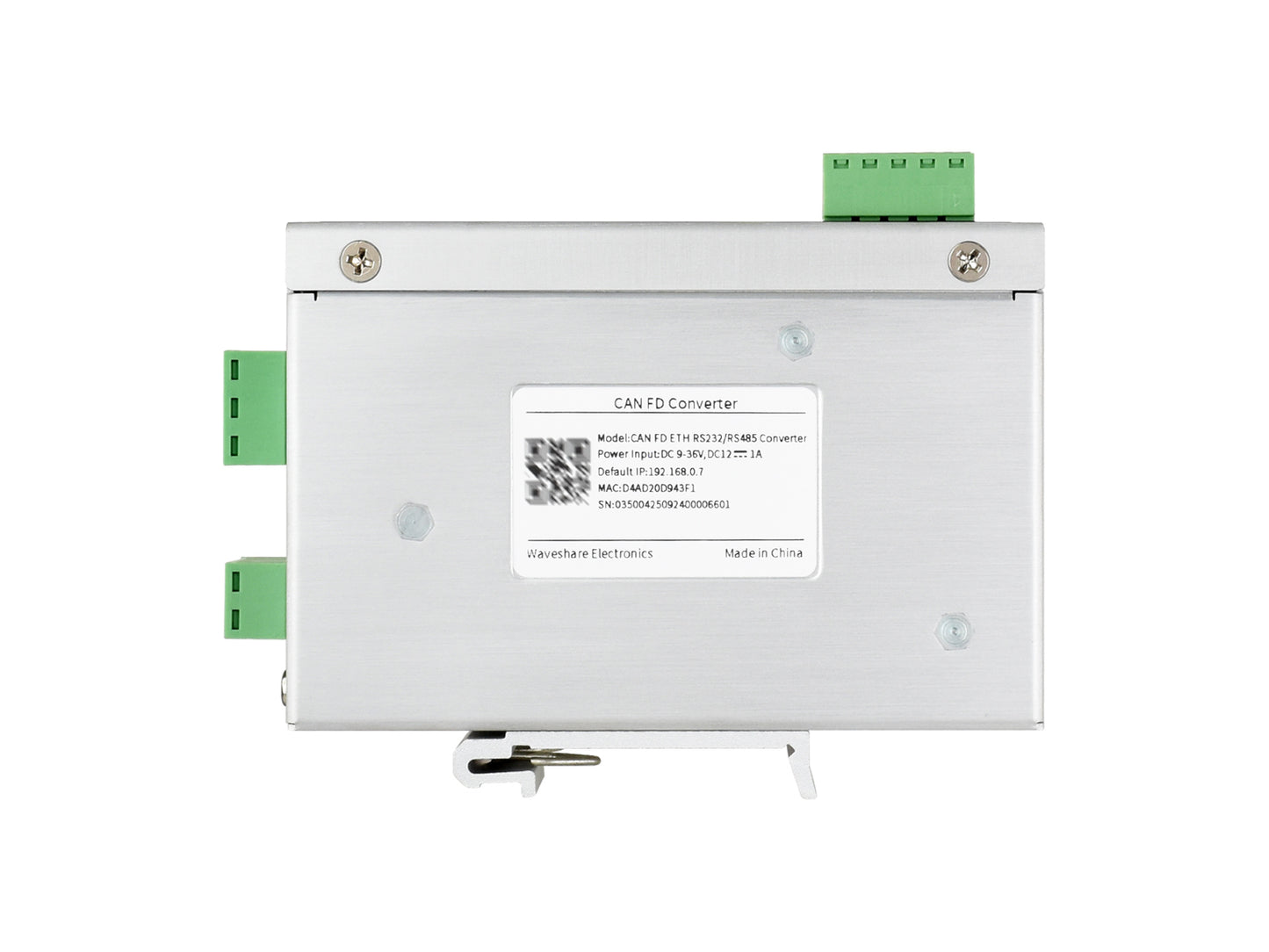

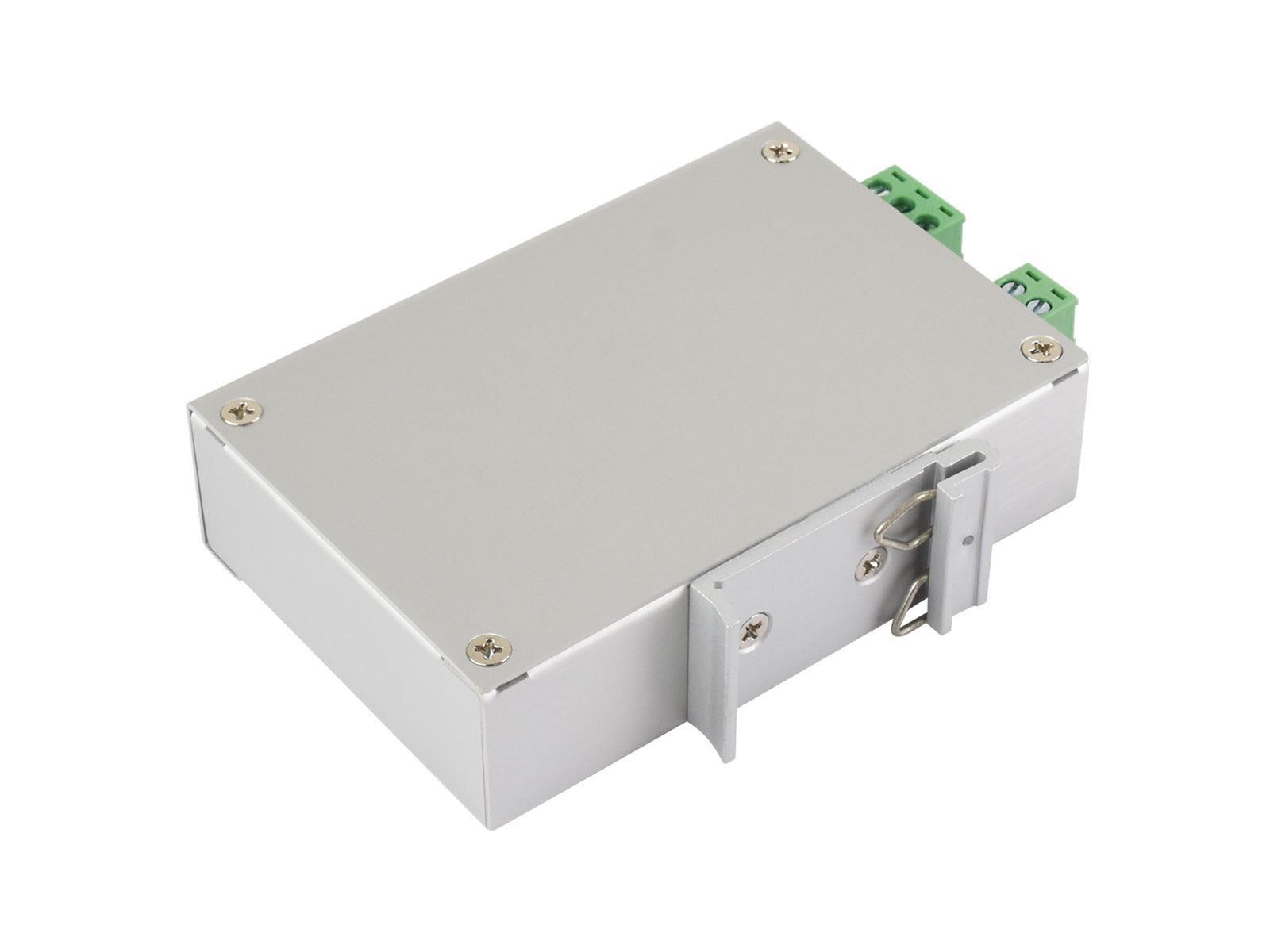

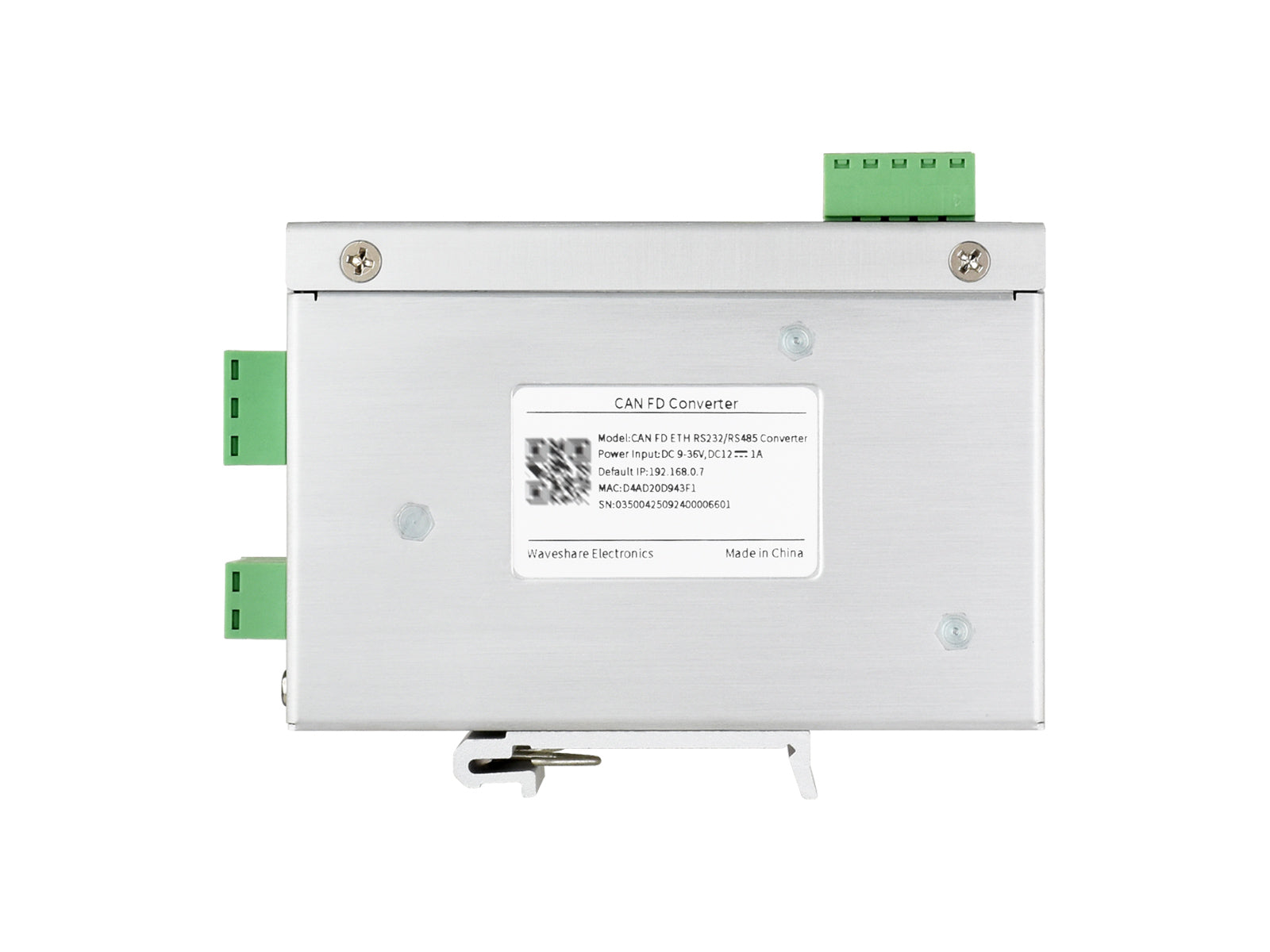

CAN FD ETH RS232/RS485 Converter Waveshare 32600
CAN FD ETH RS232/RS485 Converter Waveshare 32600
Артикул: 2057
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
CAN FD протокольний конвертер — це двонаправлений конвертер CAN FD в ETH/RS232/RS485 з підтримкою 5 режимів перетворення даних і протоколів CAN 2.0A/2.0B, а також функцій heartbeat та реєстраційних пакетів.
Основні характеристики
CAN FD ETH RS232/RS485 Converter — це DIN-рейковий конвертер CAN FD в Ethernet/RS232/RS485 з високою швидкістю, низькою затримкою та стабільною роботою. Підтримує п'ять режимів перетворення даних: прозоре перетворення, прозоре перетворення з ID, стандартне перетворення протоколу, перетворення протоколу Modbus та користувацьке перетворення протоколу. Забезпечує взаємодію між пристроями CAN та мережевими портами / послідовними портами, сумісний з протоколами CAN FD та CAN 2.0A/2.0B.
Промислового класу дизайн, стабільна робота при -40°C ~ 85°C, широкий діапазон живлення 9V ~ 36V, швидкість передачі CAN FD в арбітражному домені 5Kbps~1Mbps та в домені даних 100Kbps~5Mbps.
Підтримує конфігурацію параметрів через хост-комп'ютер, вбудовані резистори завершення 120Ω (перемикаються через DIP-перемикачі), підтримує монтаж на DIN-рейку, легко налаштовується та встановлюється.
Технічні характеристики
| Категорія | Параметр | Опис |
|---|---|---|
| Основні параметри | Робоча напруга | DC 9V ~ 36V |
| Розміри | 110 × 27 × 85,6 (мм) | |
| Спосіб монтажу | Монтаж на DIN-рейку | |
| Кнопка скидання | Довге натискання для відновлення заводських налаштувань | |
| Індикаторні лампи | POWER, WORK, COM та CAN | |
| Параметри інтерфейсу | Специфікація CAN порту | 1-канальний CAN порт, підтримує CAN FD, сумісний з CAN 2.0A/2.0B |
| Швидкість передачі CAN | Арбітражний домен: 5Kbps ~ 1Mbps Домен даних: 100Kbps ~ 5Mbps |
|
| Резистор завершення | Вбудовані 2 × 120Ω резистори завершення. Перемикання одного DIP-перемикача на ON підключає один резистор 120Ω паралельно. Перемикання обох на ON підключає два резистори 120Ω паралельно |
|
| Специфікація мережевого порту | RJ45, 10/100Mbps, адаптивне перехресне з'єднання | |
| Специфікація послідовного порту | Підтримує 1-канальний RS485 або RS232 | |
| Робоче середовище | Робоча температура | -40℃ ~ 85℃ |
| Температура зберігання | -40℃ ~ 105℃ | |
| Робоча вологість | 5% ~ 95% RH (без конденсації) | |
| Вологість зберігання | 5% ~ 95% RH (без конденсації) | |
| Функції програмного забезпечення | Мережевий протокол | TCP сервер, TCP клієнт, UDP сервер, UDP клієнт (тільки мережевий порт) |
| Шлюз Modbus | Мережевий порт: CAN FD в Modbus TCP (Master/Slave) Послідовний порт: CAN FD в Modbus RTU (Master/Slave) |
|
| Передача повідомлень | Підтримує до 64 передавальних повідомлень | |
| Прийом повідомлень | Підтримує до 64 прийманих повідомлень | |
| Перетворення протоколу | Прозоре перетворення, прозоре перетворення з ID, стандартне перетворення, перетворення Modbus, користувацьке перетворення | |
| CAN ID | Підтримує стандартні та розширені кадри | |
| Фільтрування ID кадру | Підтримує тільки стандартні кадри, тільки розширені кадри та користувацький ввід ID кадру (до 32 груп) | |
| Час упакування кадру | Підтримує налаштування кількості кадрів та часу упакування кадру (мережевий порт) | |
| Зміна напрямку | Підтримує двонаправлене перетворення, тільки послідовний/Ethernet порт в CAN та тільки CAN в послідовний/Ethernet порт | |
| Оновлення прошивки | Підтримує оновлення прошивки через хост-комп'ютер | |
| Конфігурація параметрів | AT команди та конфігурація через програмне забезпечення хост-комп'ютера | |
| Інші функції | Підтримка heartbeat пакетів; реєстраційних пакетів; нормального, loopback та режимів тільки прослуховування (мережевий порт) | |
| Параметри захисту | Захист від ESD | Повітряний розряд: 8 KV, Контактний розряд: 6 KV |
| EFT/Burst | Ланцюг живлення: 2KV; RS485/RS232: 1KV; Мережевий порт & CAN порт: 1KV | |
| Тест імунітету до перенапруг | Ланцюг живлення: 1KV диференціальний режим, 2KV синфазний режим; CAN ланцюг: 2KV синфазний режим; Послідовний порт & Мережевий порт: 2KV синфазний режим |
Основна функціональність
Підтримує двонаправлену передачу даних CAN FD в ETH/RS232/RS485
Швидкість передачі в арбітражному домені
CAN FD швидкість передачі в арбітражному домені: 5Kbps ~ 1Mbps
Швидкість передачі в домені даних
CAN FD швидкість передачі в домені даних: 100Kbps ~ 5Mbps
Промислового класу дизайн
Підтримка кількох режимів перетворення
Прозоре перетворення, прозоре перетворення з ID, стандартне перетворення, перетворення протоколу Modbus та користувацьке перетворення з користувацькими заголовками та трейлерами
Прозоре перетворення
Досягає оригінального перетворення між кадрами CAN FD та послідовними/Ethernet кадрами
Прозоре перетворення з ID
Передає інформацію ID з послідовних/Ethernet кадрів у кадри CAN FD
Стандартне перетворення
Перетворення між 13-байтовим стандартним форматом кадру CAN та 69-байтовим стандартним форматом кадру CAN FD
Перетворення протоколу Modbus
Реалізує передачу даних Modbus через шину CAN за допомогою сегментації та повторного збирання пакетів
Користувацьке перетворення протоколу
Користувачі можуть налаштовувати заголовки та трейлери кадрів для забезпечення двонаправленого перетворення даних
3 методи фільтрування кадрів, 32 набори налаштовуваних фільтрів
Підтримує прийом тільки розширених кадрів, прийом тільки стандартних кадрів та користувацький прийом ID кадру. У користувацькому режимі користувачі можуть налаштувати до 32 наборів методів фільтрування, щоб уникнути великих обсягів перешкод даних
Конфігурація параметрів через хост-комп'ютер
Огляд функцій
Функція Heartbeat пакету *
CAN Heartbeat пакет: Діє як фіксована команда запиту, надсилаючи heartbeat пакети через мережу CAN.
Network Heartbeat пакет: Повідомляє серверу, що пристрій активний, і підтримує стабільне мережеве з'єднання з сервером.
* при використанні Ethernet порту та CAN як каналів передачі даних
Функція реєстраційного пакету *
Дозволяє серверу ідентифікувати вихідний пристрій вхідних даних або служить як ключ автентифікації для доступу пристрою до авторизованих функцій сервера.
* при використанні Ethernet порту та CAN як каналів передачі даних
Сценарії застосування
Моніторинг батареї BMS
Промислова автоматизація
Зарядка EV
Моніторинг трафіку

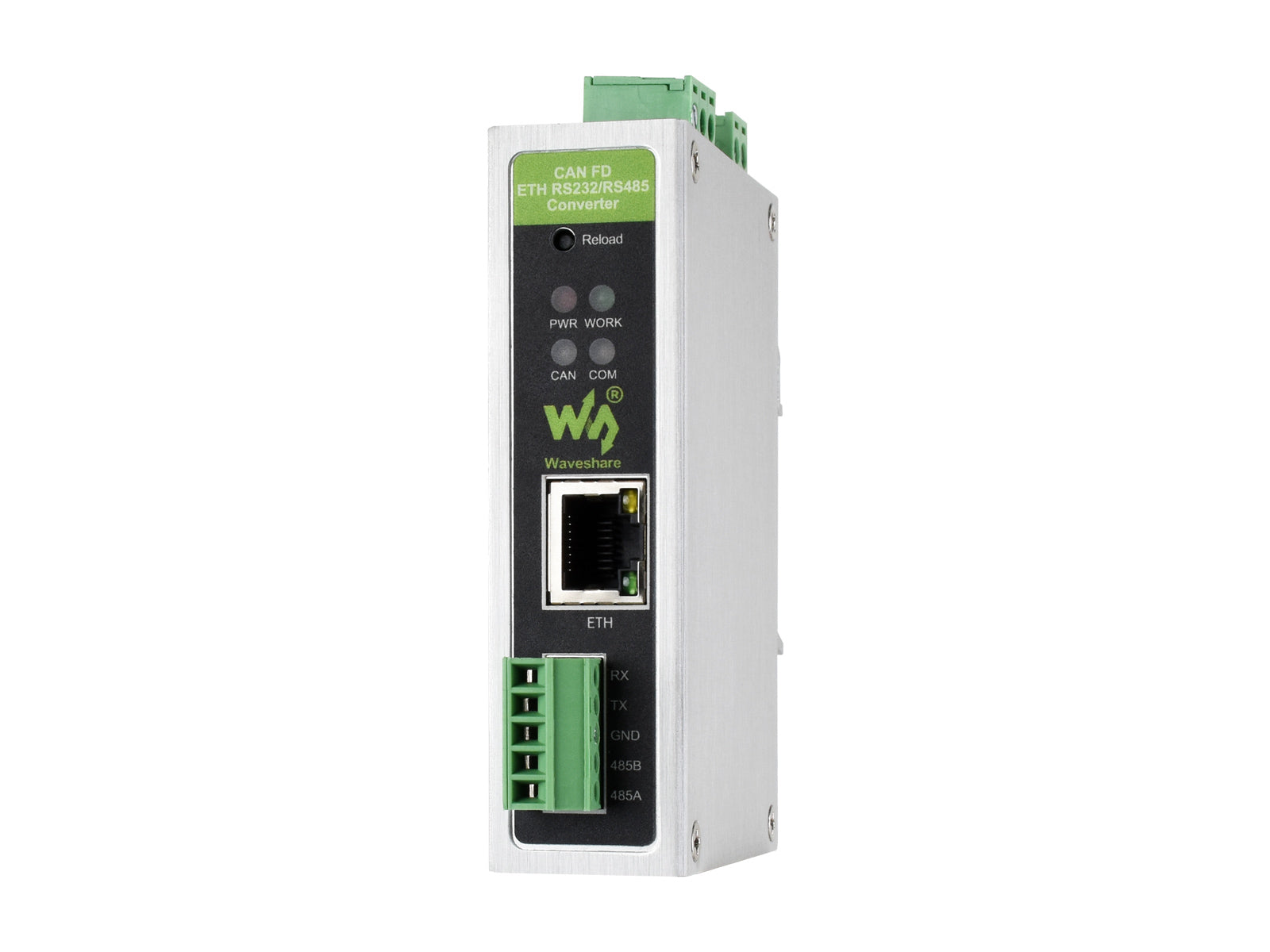

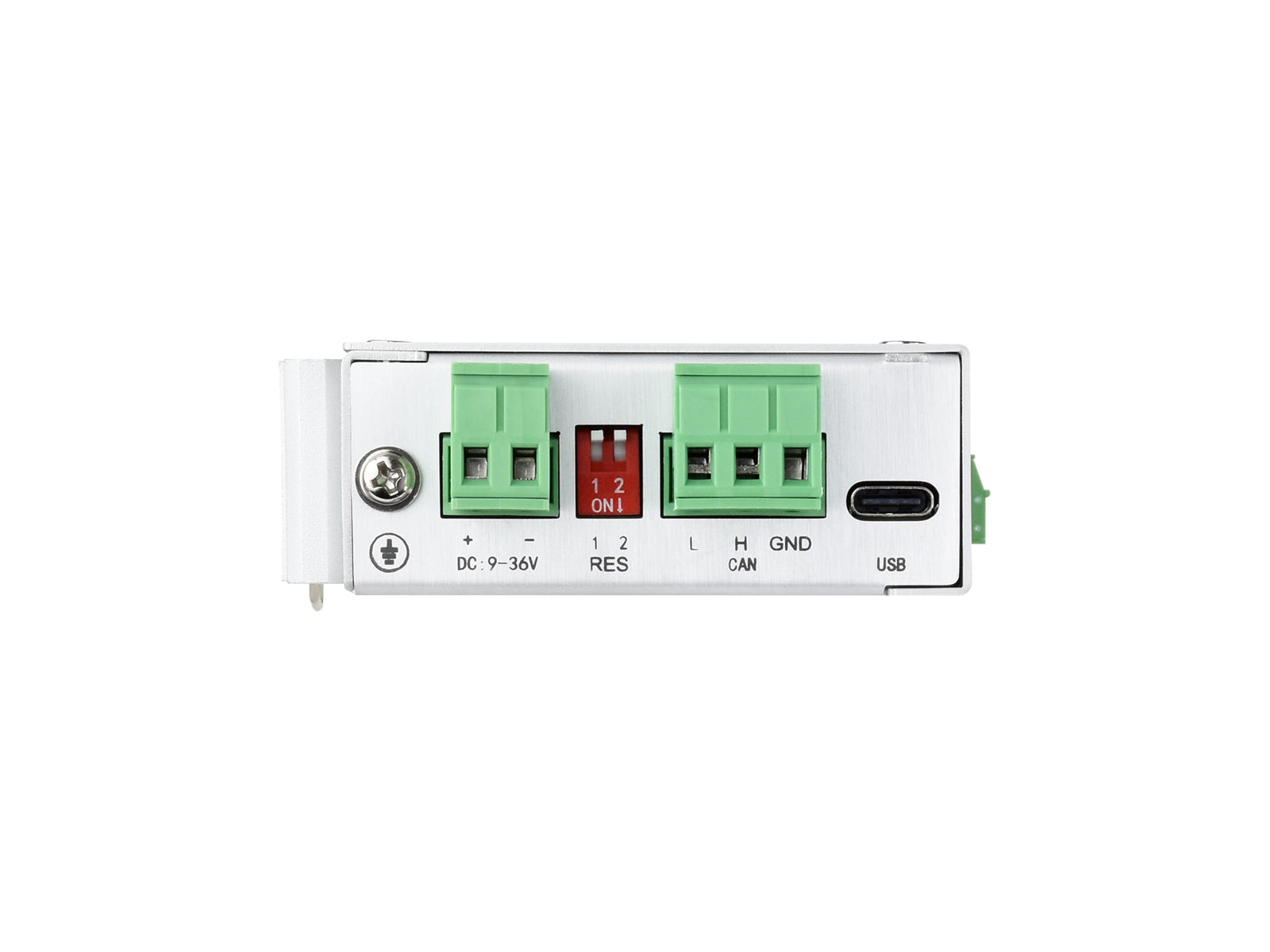

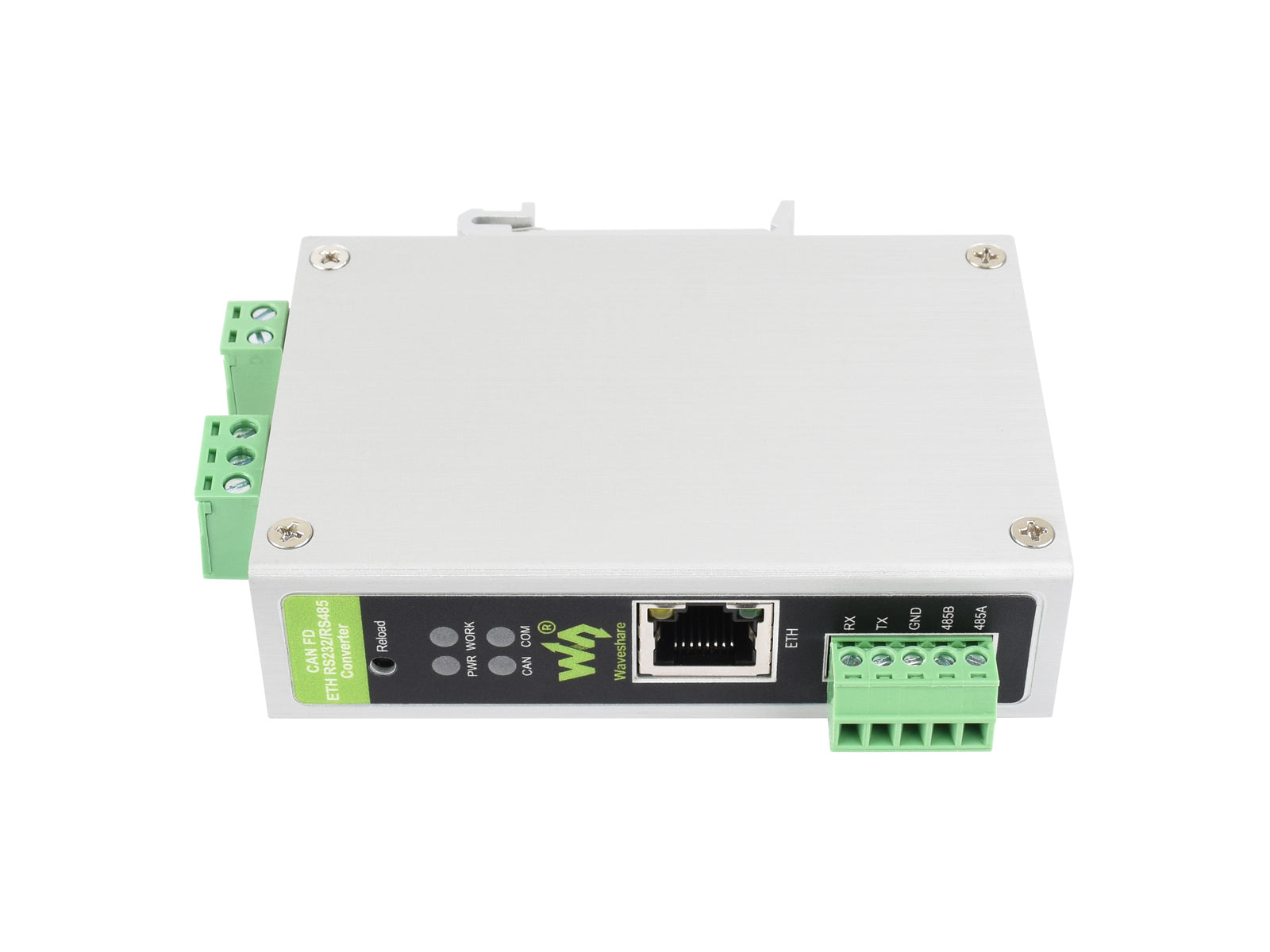

Опис інтерфейсу
Габаритні розміри
Вибір CAN FD конвертера
| Модель | CAN FD TO ETH | CAN FD TO RS232/RS485 | CAN FD ETH RS232/RS485 Converter |
|---|---|---|---|
| Тип продукту | CAN FD в ETH | CAN FD в RS485/RS232 | CAN FD в ETH/RS485/RS232 |
| CAN FD | Підтримується | ||
| Захист EMC | Рівень 3 | Рівень 3 | Рівень 3, повна ізоляція живлення/інтерфейсу/комунікації |
| Зовнішня конструкція | |||
