Конвертер USB to RS485/422 Waveshare 23949
Конвертер USB to RS485/422 Waveshare 23949
Артикул:
Немає в наявності
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
USB ДО RS485/422
Промисловий Ізольований Конвертер
Використовує оригінальне рішення на чіпах FT232RNL та SP485EEN, забезпечує стабільний зв'язок із вбудованою гальванічною ізоляцією, блискавкозахистом та антиелектростатичним захистом. Ідеальний вибір для промислового обладнання та/або застосунків із високими вимогами до комунікації.
Особливості на перший погляд
- Оригінальні чіпи FT232RL та SP485EEN. Швидкий зв'язок, стабільний та надійний, краща сумісність
- Вбудована моноблочна ізоляція живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового джерела живлення для ізольованого терміналу
- Вбудована моноблочна цифрова ізоляція, забезпечує ізоляцію сигналів, висока надійність, сильний захист від перешкод, низьке споживання енергії
- Вбудований TVS (супресор перехідної напруги), ефективно пригнічує сплески напруги та імпульсну напругу в ланцюзі, блискавкозахист та захист від електростатики
- Вбудований самовідновлювальний запобіжник та захисні діоди, забезпечує стабільний вихід струму/напруги, захист від перевантаження по струму/напрузі, покращена захист від ударів
- Вбудований захист від ЕСД на 15 кВ та блискавкозахист і захист від сплесків на 600 Вт
- Вбудований термінальний резистор 120 Ом на портах RS485/RS422, за замовчуванням вимкнений, налаштовується перемичкою
- 3 світлодіоди для індикації стану живлення та прийомопередавача
- Промисловий корпус ABS для монтажу на DIN-рейку, компактний, зручний у встановленні, економічний
Технічні характеристики
| ТИП ПРОДУКТУ | Промисловий ізольований конвертер USB до RS485/422 | |
| Швидкість передачі | FT232RNL | 300 bps ~ 3 Мбіт/с |
| Порт хоста | USB | |
| Порт пристрою | RS485/422 | |
| USB | Робоча напруга | 5 В |
| Роз'єм | USB-B | |
| Захист | Самовідновлювальний запобіжник 200 мА, захист від ЕСД | |
| Відстань передачі | Близько 5 м | |
| RS485/422 | Роз'єм | Гвинтовий термінал |
| Контакти | A+, B-, PE | |
| Керування напрямком | Апаратне автоматичне управління | |
| Захист | 600 Вт блискавкозахист і придушення сплесків, захист від ЕСД на 15 кВ (термінальний резистор 120 Ом) | |
| Відстань передачі | Близько 1,2 км (на низькій швидкості) | |
| Режим передачі | Точка-до-багатоточок (до 32 вузлів, для 16 і більше вузлів рекомендується використовувати ретранслятори) | |
| Світлодіодні індикатори | PWR | Червоний індикатор живлення, вмикається при підключенні USB та виявленні напруги |
| TXD | Зелений TX-індикатор, вмикається при передачі даних через USB-порт | |
| RXD | Синій RX-індикатор, вмикається при надходженні даних від портів пристрою | |
| Робоче середовище | Температура | -15°C ~ 70°C |
| Вологість | 5% ВВ ~ 95% ВВ | |
| Операційна система | Mac, Linux, Android, WinCE, Windows 11 / 10 / 8.1 / 8 / 7 | |
| Зовнішній вигляд | Корпус | Корпус ABS для монтажу на рейку, підходить для 35 мм DIN-рейки |
| Розміри | 81,9 x 54,0 x 32,0 мм | |
Оригінальні чіпи на борту
Оригінальні чіпи FT232RL та SP485EEN на борту, забезпечують кращу стабільність та сумісність
Гальванічно ізольована конструкція
- Вбудована моноблочна ізоляція живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового джерела живлення для ізольованого терміналу
- Вбудована моноблочна цифрова ізоляція, забезпечує ізоляцію сигналів, висока надійність, сильний захист від перешкод, низьке споживання енергії
Множинний захист, безпечна та стабільна робота
Вбудований TVS (супресор перехідної напруги), ефективно пригнічує сплески напруги та імпульсну напругу в ланцюзі, блискавкозахист та захист від електростатики. Вбудований самовідновлювальний запобіжник та захисні діоди, забезпечує стабільний вихід струму/напруги, захист від перевантаження по струму/напрузі, покращений захист від ударів.
Відстань передачі до 1,2 км
Сигнал USB може бути перетворений у збалансований диференціальний сигнал RS485/422, швидкість передачі стабільна. Відстань передачі становить близько 1,2 км для RS485/422 та близько 5 метрів для USB.
Підтримка кількох операційних систем
Підтримує Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP тощо.
Опис інтерфейсів
| Інтерфейс | Сигнал | Опис |
|---|---|---|
| RS422 | PE | Земля сигналу |
| T+ | Позитивний диференціальний сигнал передачі | |
| T- | Негативний диференціальний сигнал передачі | |
| R+ | Позитивний диференціальний сигнал прийому | |
| R- | Негативний диференціальний сигнал прийому | |
| RS485 | PE | Земля сигналу |
| A+ | Позитивний диференціальний сигнал A+ | |
| B- | Негативний диференціальний сигнал B- |

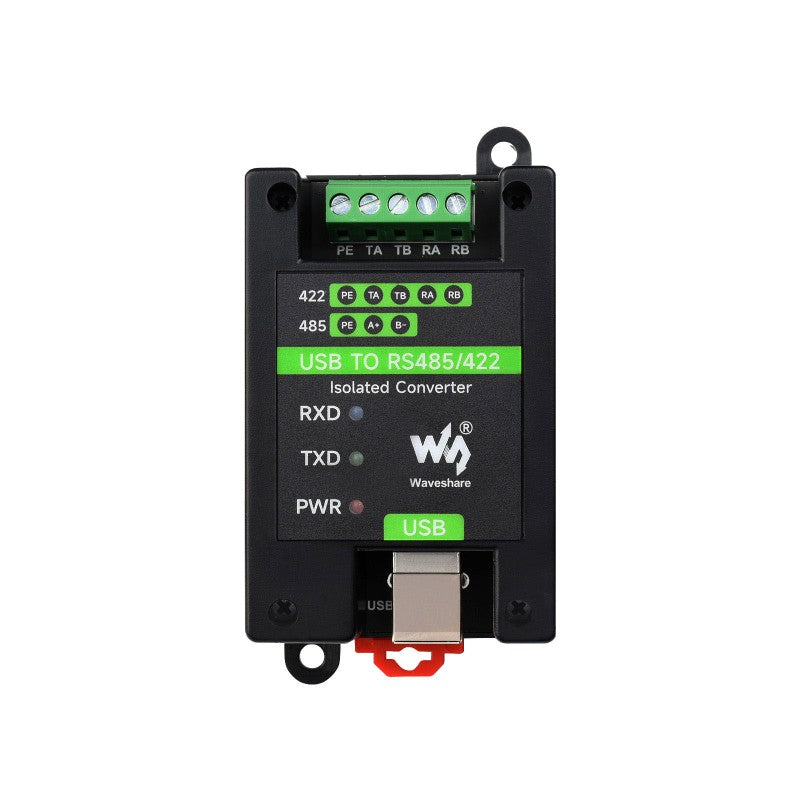

Опис індикаторів
RXD: Синє блимання - Прийом даних TXD: Зелене блимання - Передача даних PWR: Червоне світло - Живлення підключено USB: Підключення до USB-порту хоста

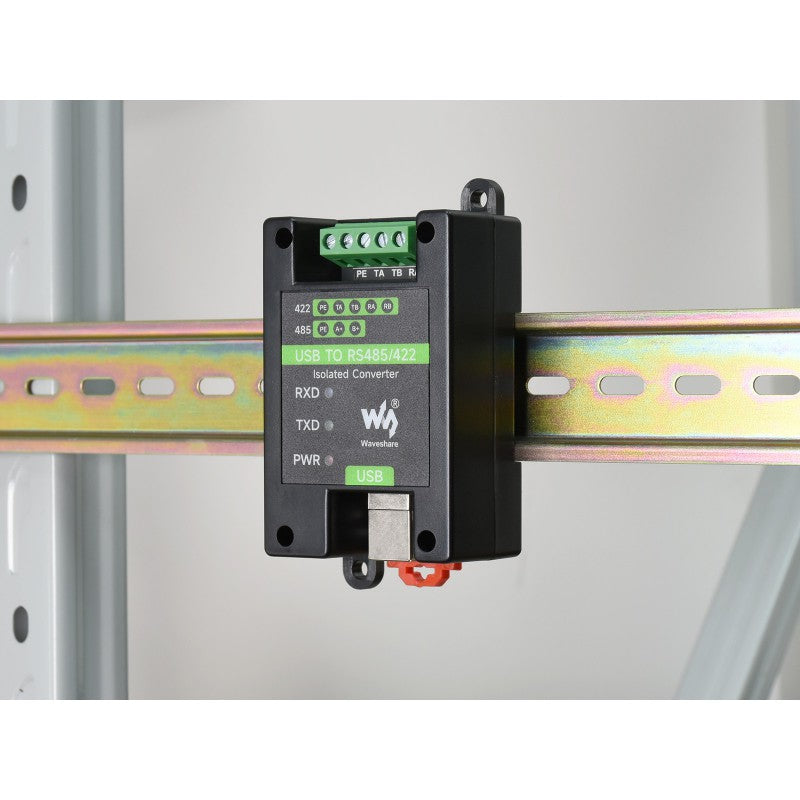

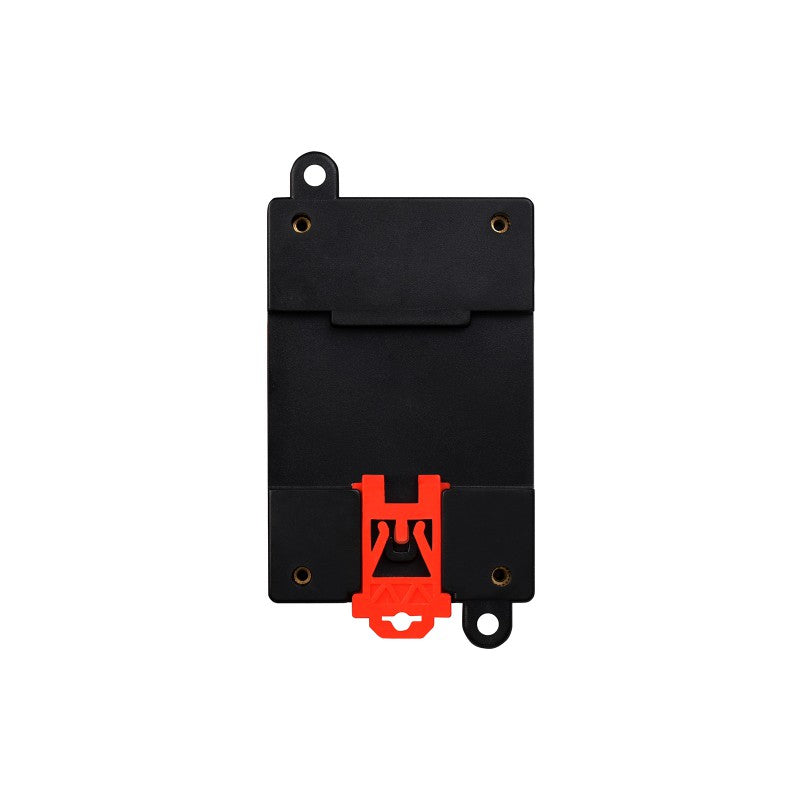

Настінний та рейковий монтаж
Підтримує настінний монтаж та монтаж на 35 мм DIN-рейку. Компактний промисловий корпус ABS, зручний у встановленні.

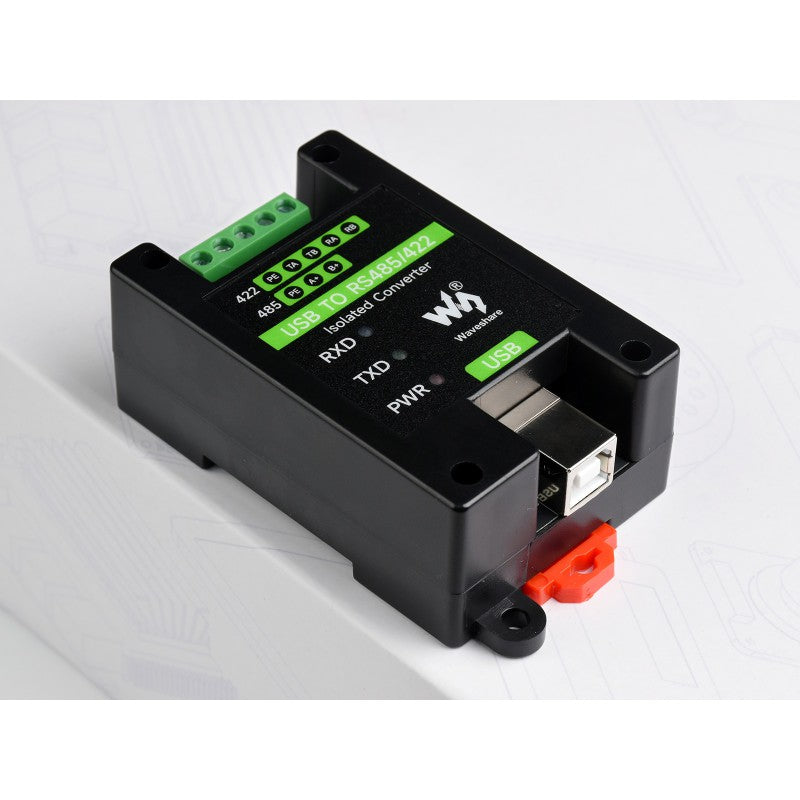

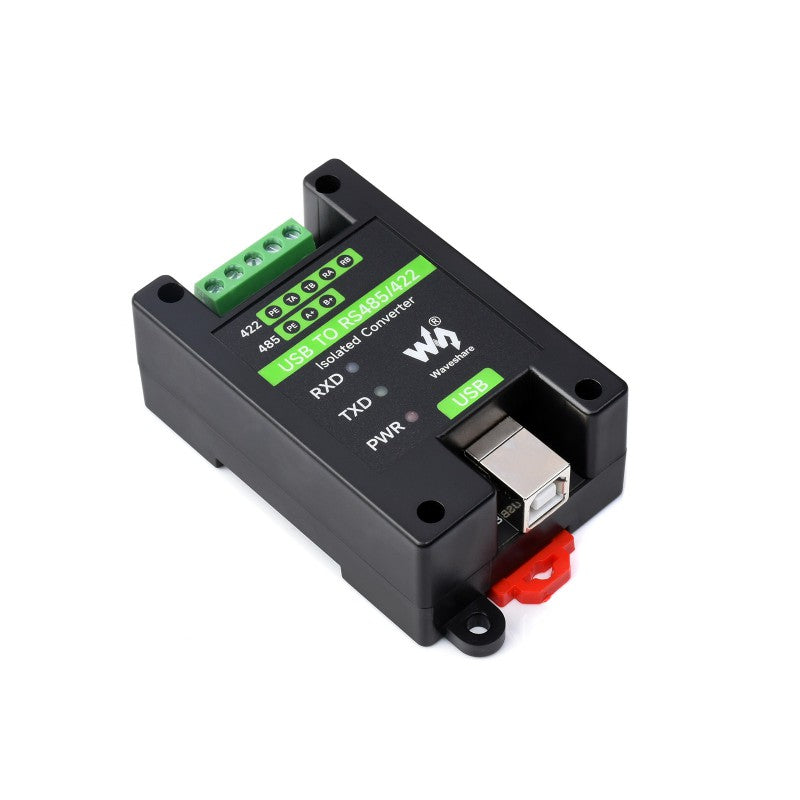

Вигляд товару
Зовнішні розміри
81,9 x 54,0 x 32,0 мм
Комплект постачання
- USB ДО RS485/422 x 1шт
- Кабель USB-A тато до USB-B тато ~1,2 м x 1шт
- Викрутка x 1шт
