Адаптер USB-CAN-FD (25029)
Адаптер USB-CAN-FD (25029)
Артикул:
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис
Огляд продукту
Промисловий високопродуктивний USB-адаптер CAN FD — це одночасно інтерфейсна карта зв'язку CAN/CAN FD шини та аналізатор протоколів CAN/CAN FD. Пристрій оснащено двома незалежними гальванічно ізольованими інтерфейсами CAN FD та схемами захисту. У комплекті — драйвери, програмне забезпечення CAN FD Tools, приклади для вторинної розробки та навчальні матеріали.
Підключається до ПК або промислового контролера через USB-порт для реалізації управління приймачем/передавачем, аналізу, збору та моніторингу даних мережі CAN/CAN FD. Компактний розмір і простота використання роблять пристрій ідеальним для навчання, налагодження та інтеграції в промислові, енергетичні та інтелектуальні системи управління.
Варіанти версій
Підтримує Windows
Підтримує Windows та Linux
- USB-CAN-FD — підтримує лише Windows XP/7/8/10/11; Linux не підтримується.
- USB-CAN-FD-B — розширена версія з підтримкою Linux: Raspberry Pi OS (для Raspberry Pi), Ubuntu (для Jetson Nano), Linux у віртуальних машинах VMware тощо.
Технічні характеристики
| Продукт | Модель | USB-CAN-FD | USB-CAN-FD-B |
|---|---|---|---|
| Фото |  |
 |
|
| Тип | Промисловий: USB-адаптер CAN FD, інтерфейсна карта CAN/CAN FD, аналізатор протоколів CAN/CAN FD | ||
| USB | Робоча напруга | 5 В (живлення від USB, зовнішнє джерело не потрібне) | |
| Роз'єм | USB-B | ||
| Інтерфейс CAN/CAN FD | Канали CAN/CAN FD | Двоканальний: CAN1 та CAN2 (незалежні, повна гальванічна ізоляція, напруга ізоляції: 3000 В DC) | |
| Роз'єм | Гвинтовий термінал CAN шини (OPEN6, крок 5,08 мм) | ||

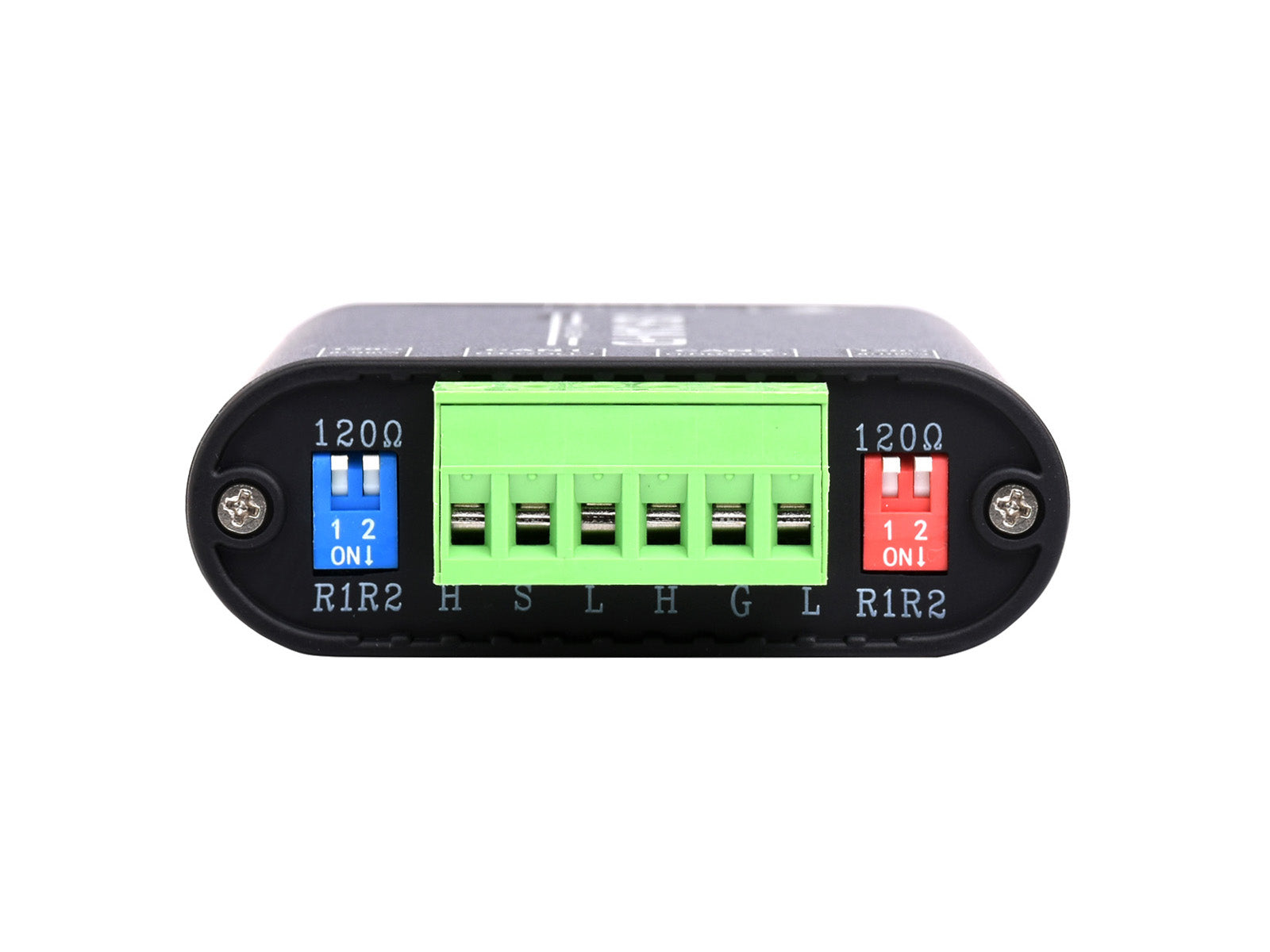

| Термінальний резистор | Два вбудованих резистори 120 Ом на кожному каналі CAN/CAN FD, вмикаються перемикачем | ||
| Швидкість передачі (Baud Rate) | 100 Кбіт/с — 5 Мбіт/с (налаштовується програмно) | ||
| Підтримувані протоколи | CAN2.0A, CAN2.0B та ISO 11898-1 CAN FD Protocol V.1.0 | ||
| Швидкість передачі даних | Прийом до 20 000 кадрів/с, передача до 5 000 кадрів/с на кожному каналі | ||
| Буфер передачі | 1500 кадрів буфера прийому та 64 кадри буфера передачі на канал (автоматична повторна передача при помилці) | ||

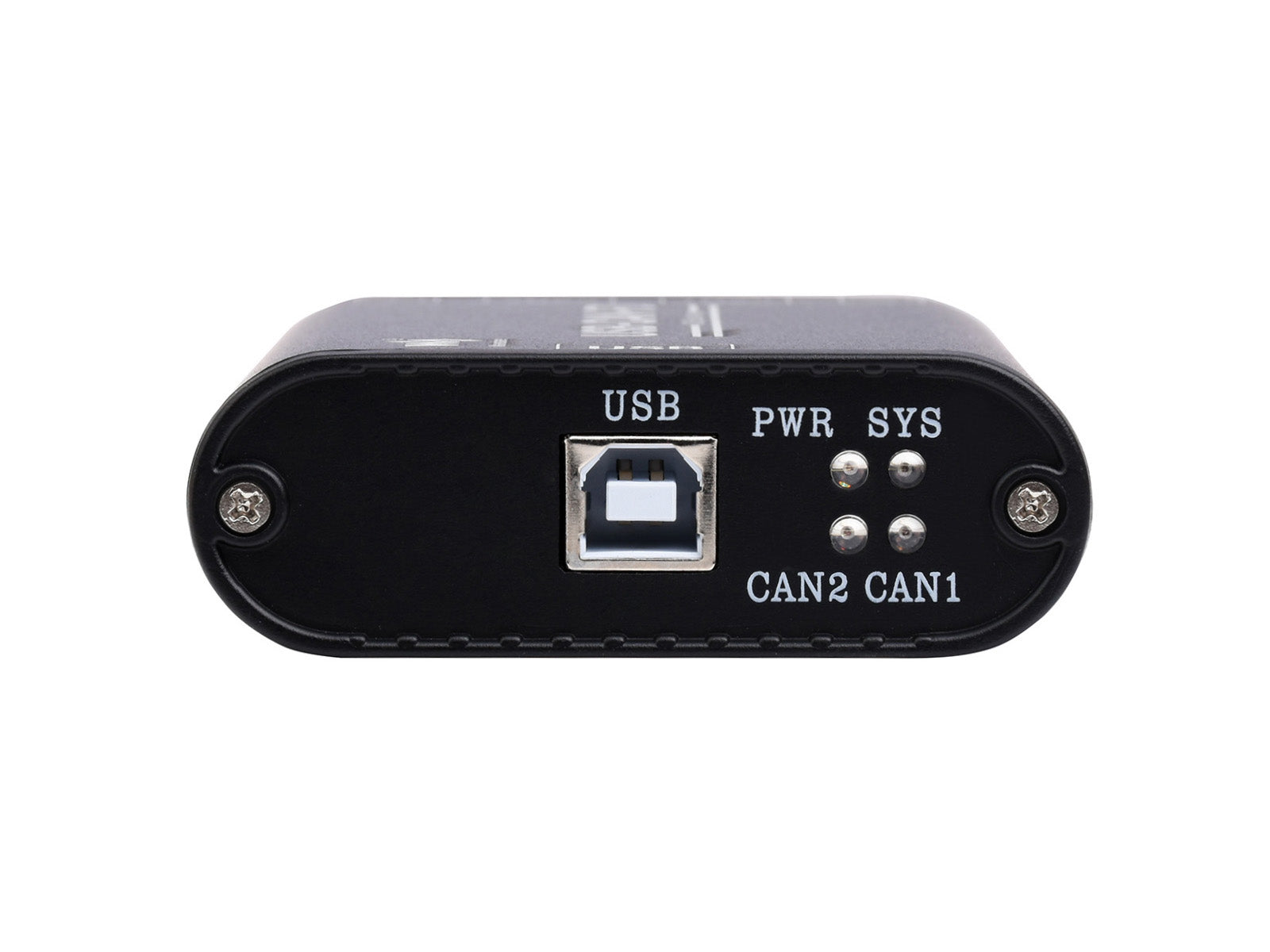

| Індикатори | PWR | Індикатор живлення | |
| SYS | Індикатор стану системи: вимкнений у нормальному режимі; горить при помилці шини | ||
| CAN1 | Індикатор каналу CAN1 (блимає під час прийому/передачі даних) | ||
| CAN2 | Індикатор каналу CAN2 (блимає під час прийому/передачі даних) | ||
| Підтримка ОС | Windows | Windows XP/7/8/10/11 (32/64 біт) | |
| Linux | Не підтримується | Raspberry Pi OS (для Raspberry Pi), Ubuntu (для Jetson Nano), Linux у VMware тощо | |
| Робоча температура | -40 … +85 °C | ||
| Матеріал корпусу | Алюмінієвий сплав + 3D вогнестійкі ізоляційні листи з обох боків (захист від розряду металевих вістрів, підвищена безпека та довговічність) | ||
| Розміри | 104 × 70 × 25 мм | ||
Ключові можливості
Перетворення протоколів між USB та CAN/CAN FD
Вбудований високошвидкісний інтерфейс USB 2.0 та 2 канали CAN/CAN FD шини. Підтримує двонаправлену передачу даних; канали працюють незалежно, не заважаючи один одному.
Програмована швидкість передачі, автоматичне визначення
Швидкість передачі CAN налаштовується в діапазоні 100 Кбіт/с — 5 Мбіт/с. Підтримується розрахунок, автоматичне визначення та налаштування швидкості через конфігураційний інструмент.
Декодування та аналіз кількох протоколів CAN
Підтримує CAN 2.0A, CAN 2.0B, ISO 11898-1 та специфікацію протоколу CAN FD V.1.0. Підтримуються стандартні та розширені кадри.
Підтримка кількох середовищ розробки
Надаються приклади для вторинної розробки на популярних платформах: C#, VC, Delphi, Qt, LabVIEW, Python/Python-can.
Високопродуктивне апаратне рішення
Оригінальний контролер з 32-бітним ядром MIPS M4K, тактова частота до 80 МГц — висока продуктивність, стабільність та надійність.
Гальванічна ізоляція та схеми захисту
Використовуються високошвидкісні ізолятори сигналу та подвійна ізоляція живлення DC-DC. Повна трьохстороння ізоляція USB, CAN1 та CAN2 — вища безпека та стабільність зв'язку.
Один ПК — кілька пристроїв одночасно
Підтримується одночасна робота кількох аналізаторів CAN FD на одному ПК без взаємних перешкод — протестовано до 128 пристроїв. Ідеально для моніторингу кількох CAN-мереж, порівняння та верифікації даних.

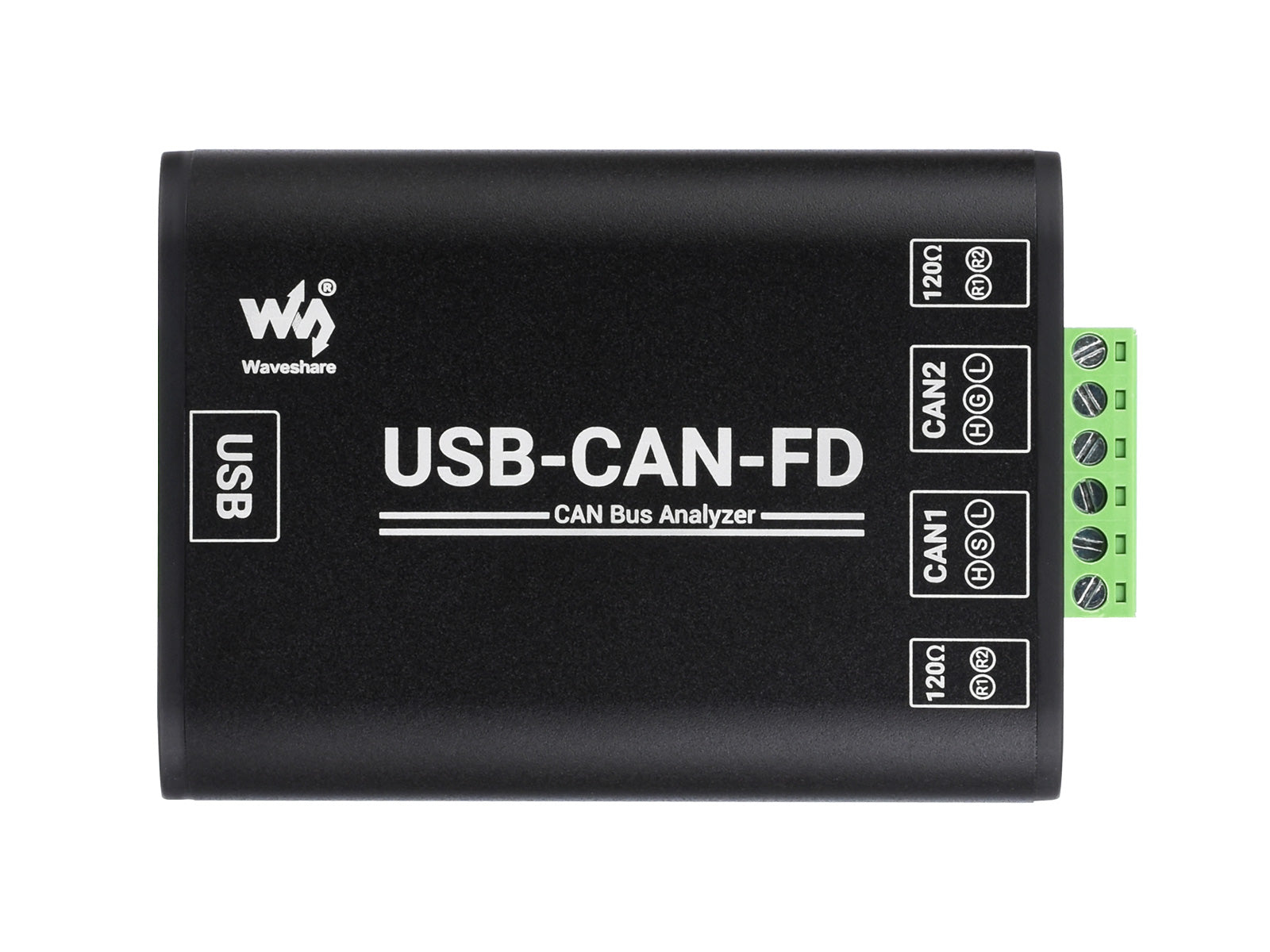

Опис інтерфейсів
Сфери застосування

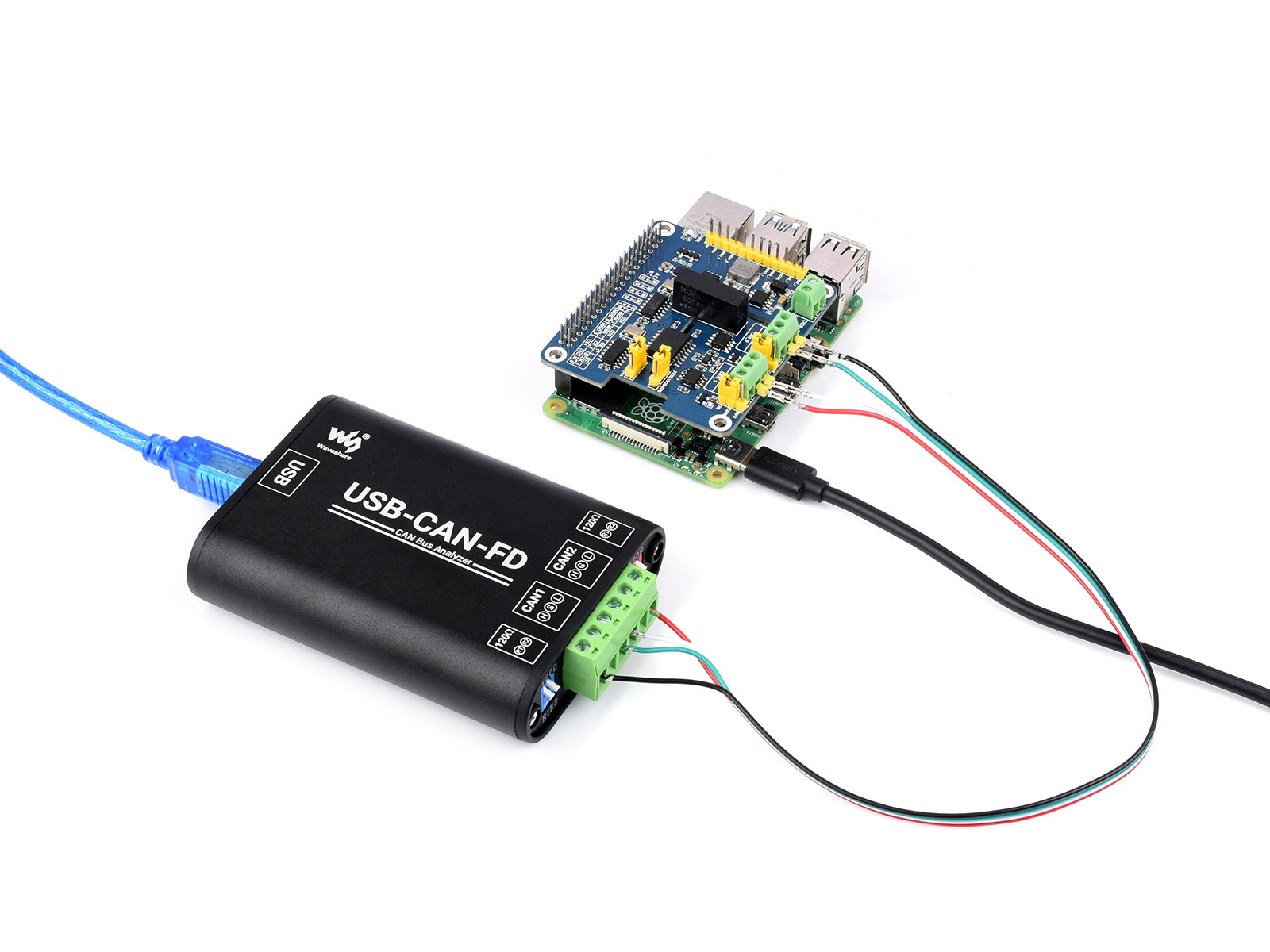

Приклад застосування
* Лише для ознайомлення. Raspberry Pi 4B та 2-CH CAN FD HAT до комплекту не входять.

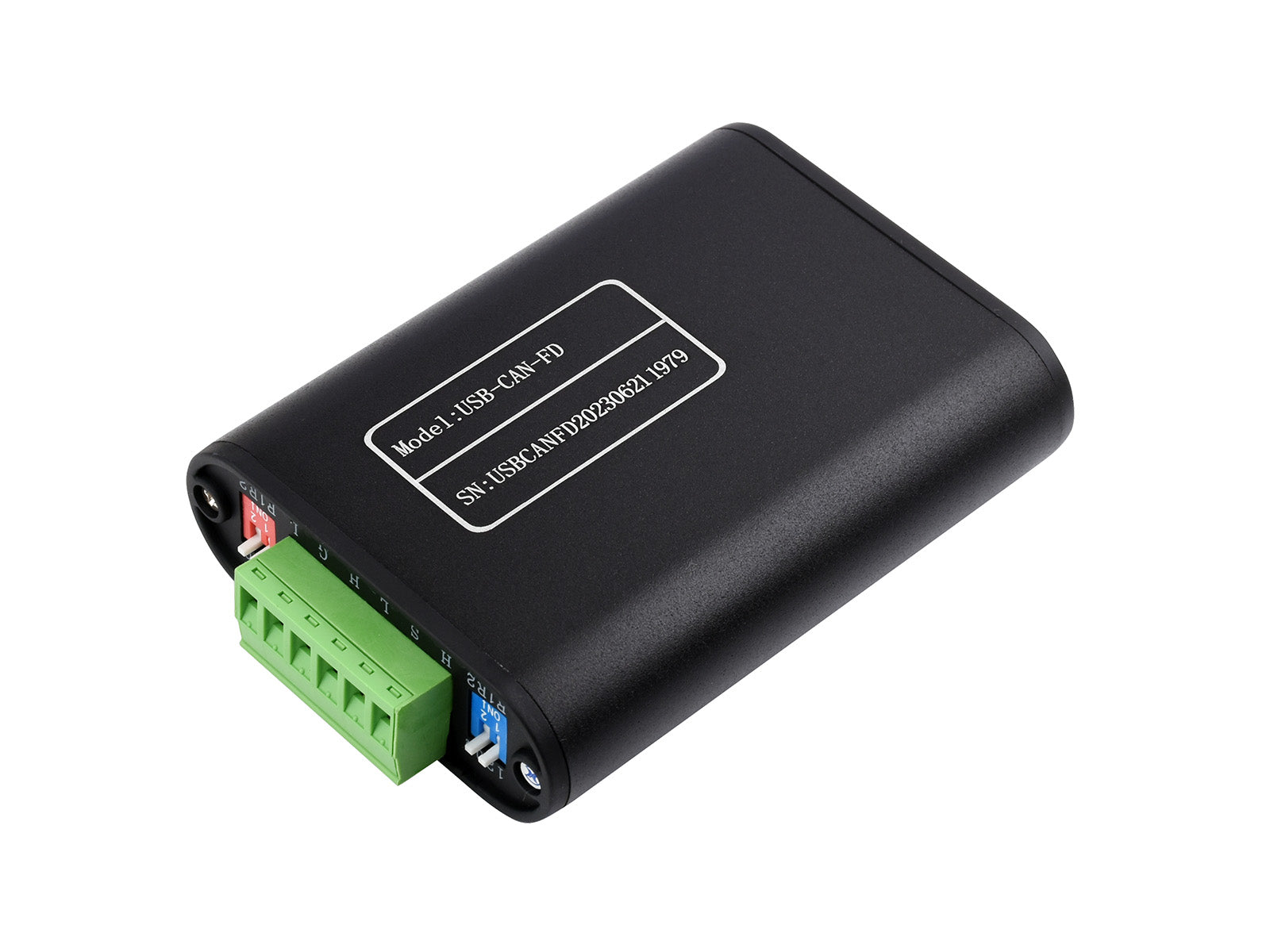

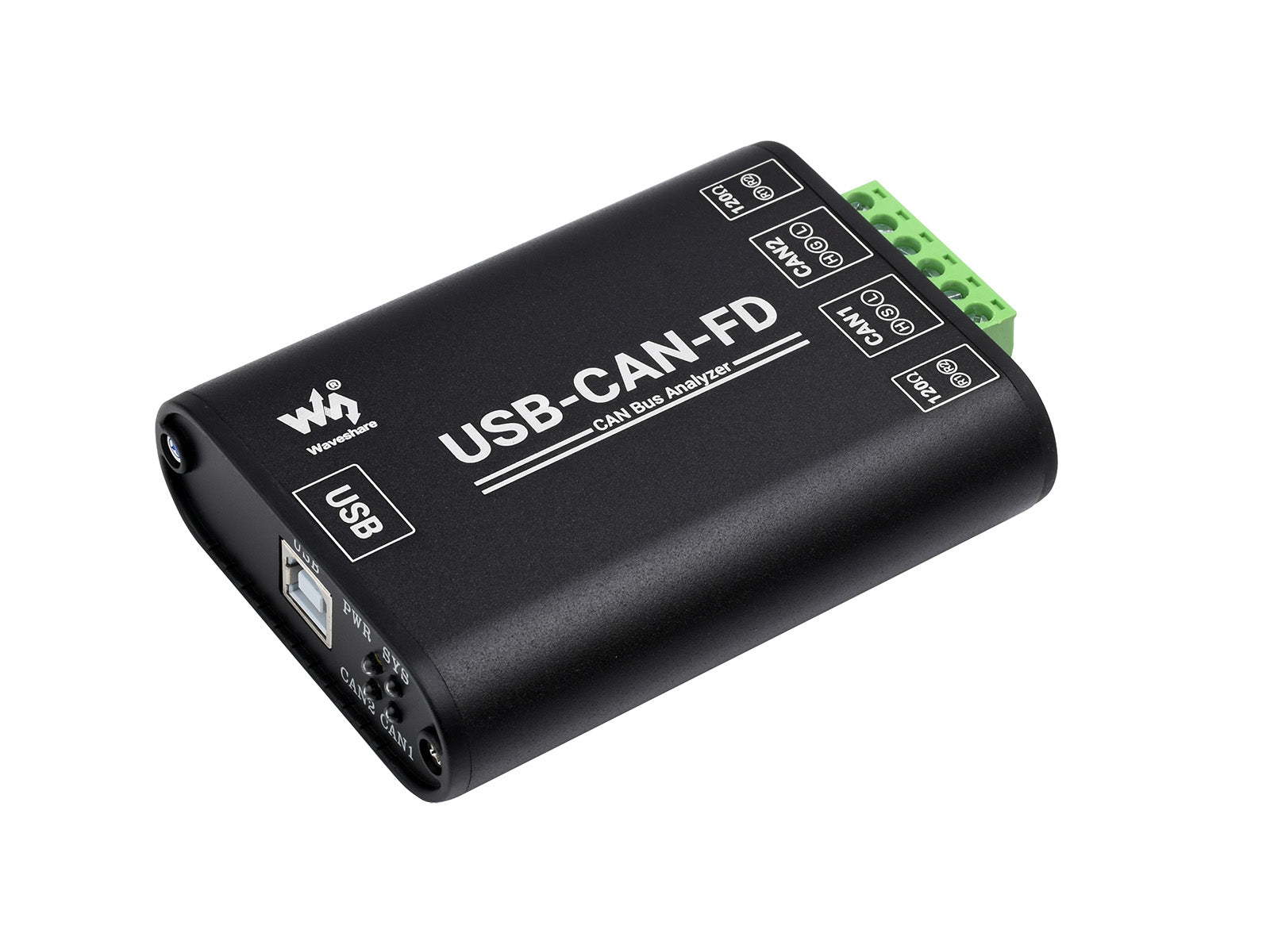

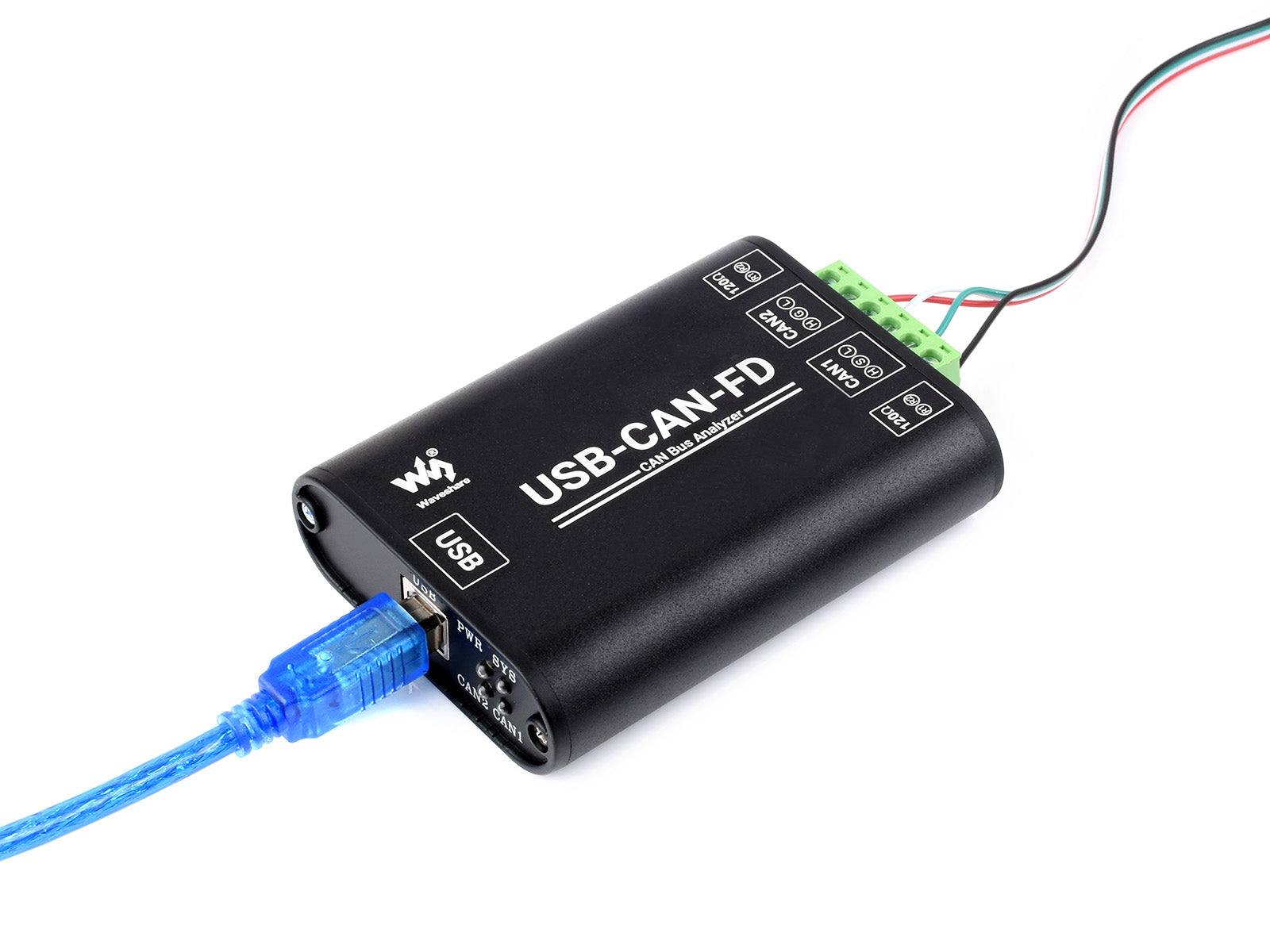

Вигляд продукту
Габаритні розміри
