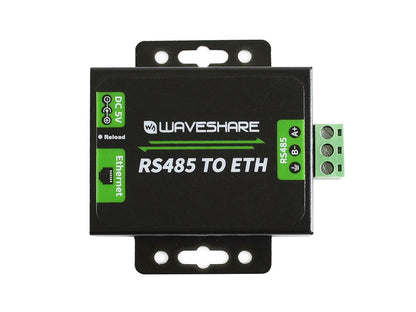

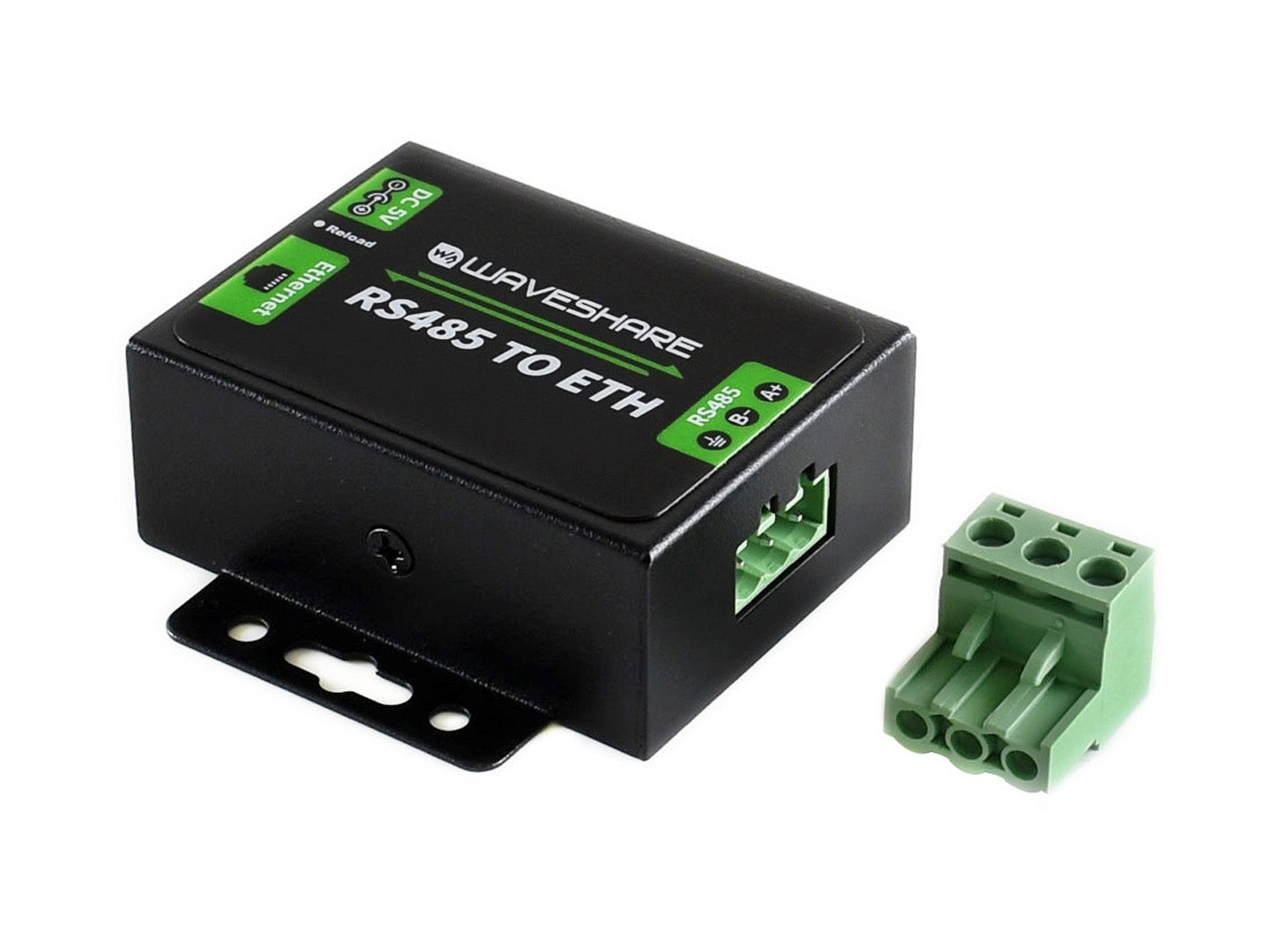

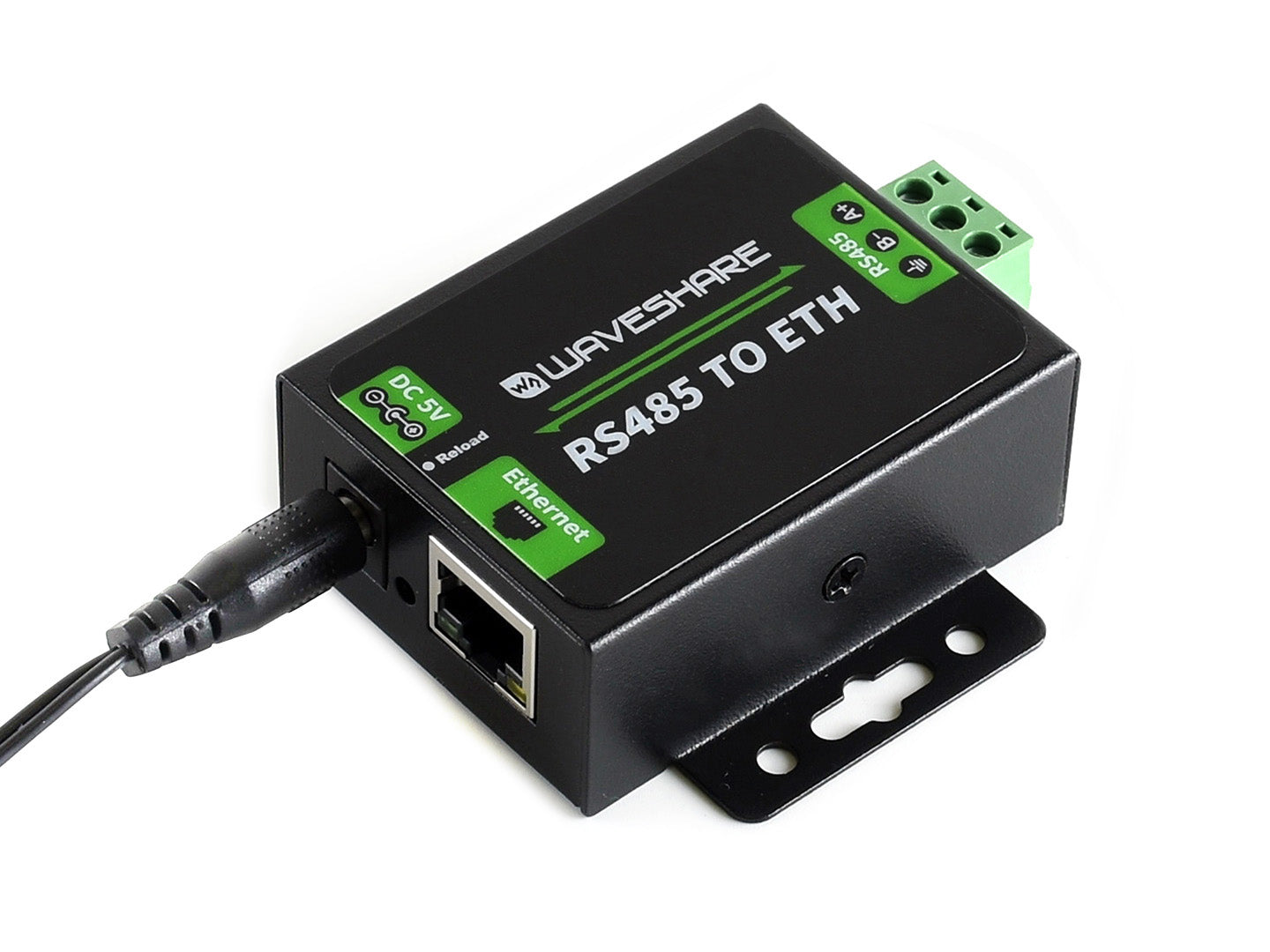

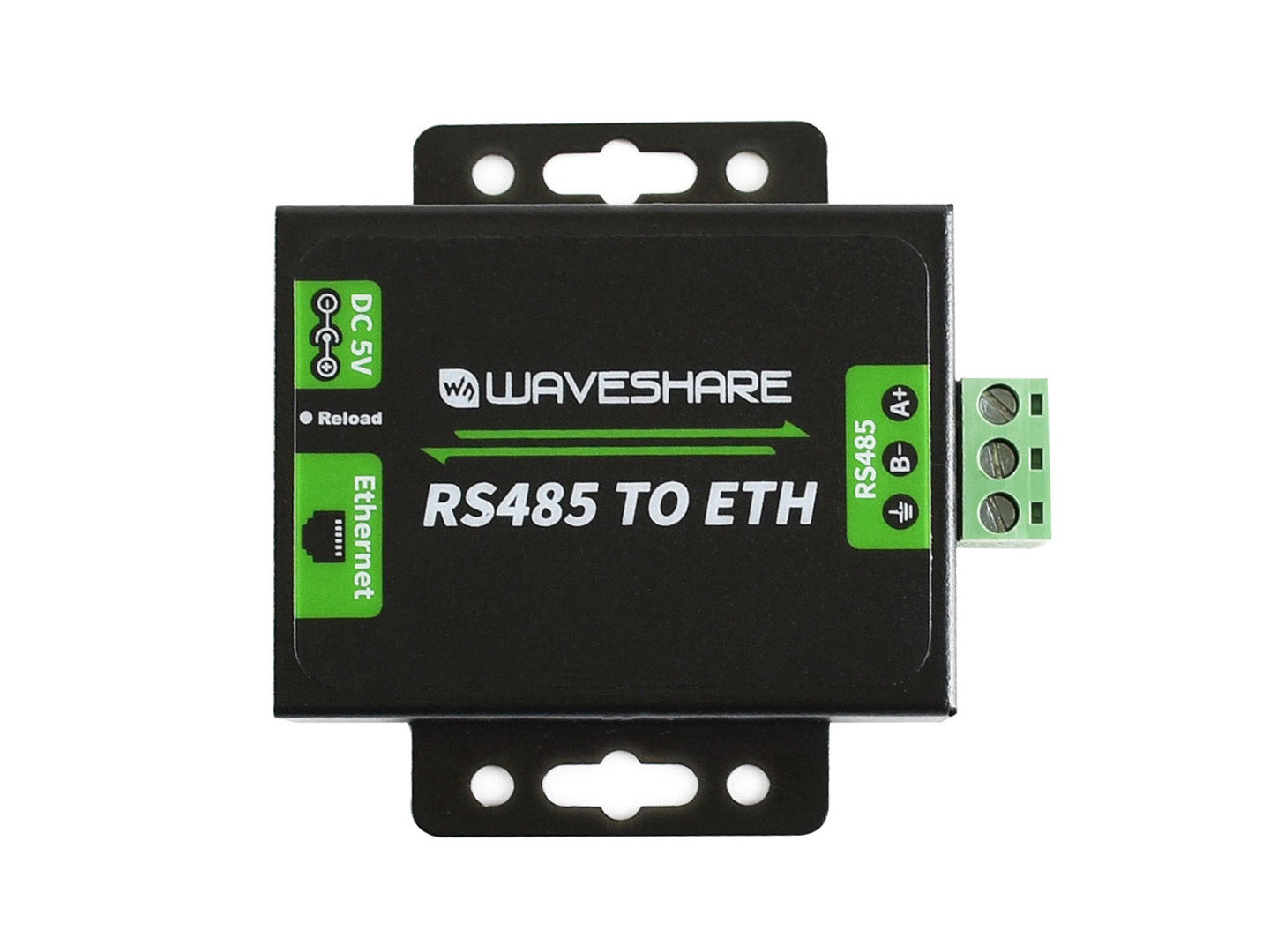

Адаптер RS485 TO ETH Waveshare 16529

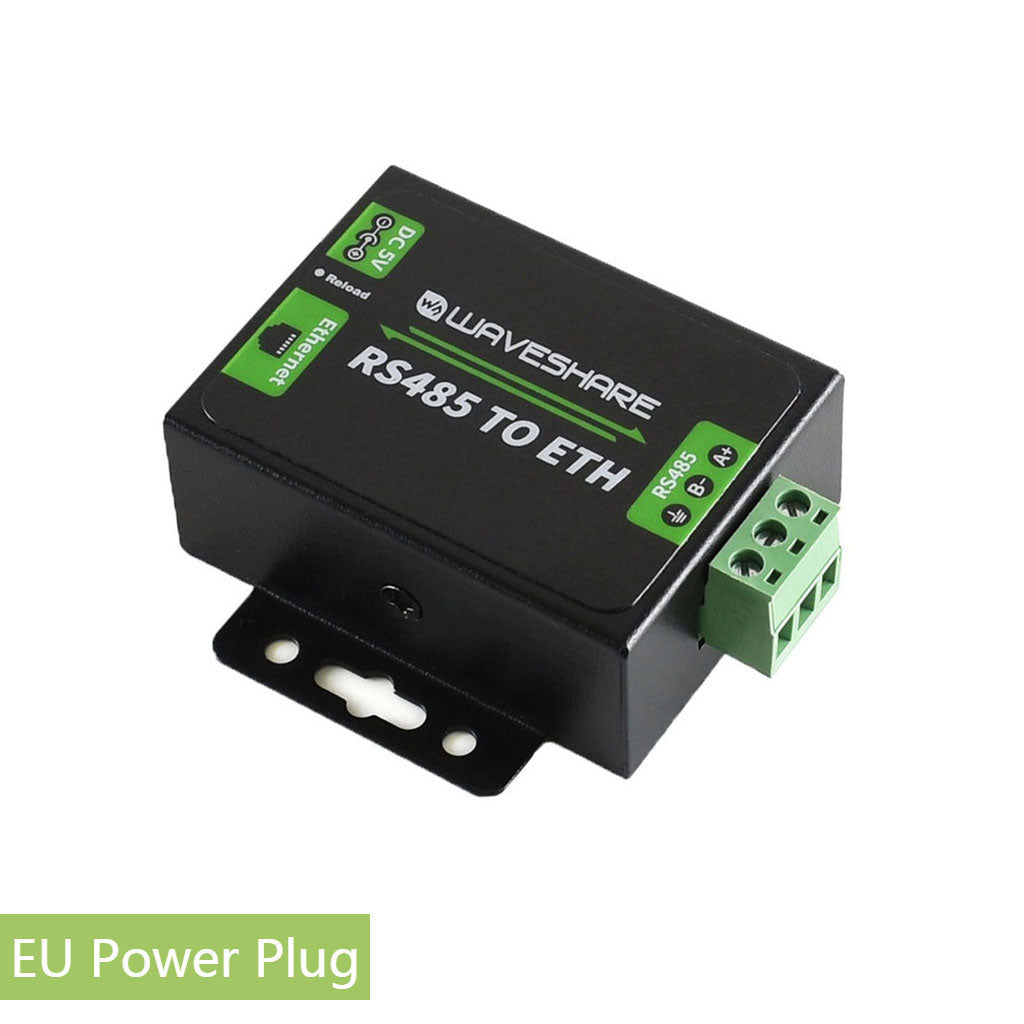

Поставляється з адаптером живлення EU plug. Інші варіанти штепселя: US, EU

RS485 to Ethernet Converter — простий у використанні, високошвидкісний, низькоенергетичний, високостабільний, оновлюваний модуль.

Огляд

Модуль RS485 TO ETH забезпечує простий спосіб комунікації між RS485 та портом Ethernet RJ45. Його можна налаштувати через веб-сторінку.

Особливості

• 32-розрядний ARM-процесор серії M0, висока швидкість, висока ефективність
• Інтерфейс Ethernet 10/100M Auto-MDI/MDIX, сумісний з кросованими та прямими кабелями
• Налаштовувана швидкість передачі RS485 (600 бод~230,4 Кбод), підтримує п'ять варіантів перевірки парності: None, Odd, Even, Mark, Space
• Доступні режими роботи: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (підтримує GET та POST)
• Налаштування через веб-сторінку, AT-команди, серійний протокол та мережевий протокол; надає протокол конфігурації для інтеграції у власне програмне забезпечення
• Підтримує налаштовувані пакети heartbeat для забезпечення надійного з'єднання та активного отримання даних датчиків
• Підтримує налаштовувані пакети реєстрації; автоматично передає зареєстрований пакет як ідентифікатор після встановлення з'єднання для розрізнення різних пристроїв
• Підтримує налаштовувану веб-сторінку для користувацької конфігурації модуля
• Підтримує RFC2217-подібний протокол для комунікації з пристроями зі змінними параметрами серійного порту (швидкість передачі, кількість бітів даних тощо)
• Механізм KeepAlive для виявлення розірваних з'єднань та автоматичного переконнекту
• Підтримує перезавантаження за таймаутом (перезавантаження без даних) для забезпечення довгострокової стабільної роботи; час перезавантаження налаштовується
• Підтримує розпізнавання доменних імен DNS; налаштовуваний DNS-сервер
• Підтримує DHCP для автоматичного отримання IP-адреси або статичної IP
• Прошивка оновлюється через мережу
• Відновлення заводських налаштувань через програмне та/або апаратне забезпечення
• Поставляється з MAC-адресою за замовчуванням, яка налаштовується
• Надане програмне забезпечення: модульне програмне забезпечення конфігурації, інструмент тестування TCP/UDP, програмне забезпечення віртуального серійного порту VCOM
• Приклади коду: хост-комп'ютер (socket), VB, C++, Delphi, Android, iOS та інші

Технічні характеристики

• Ethernet:

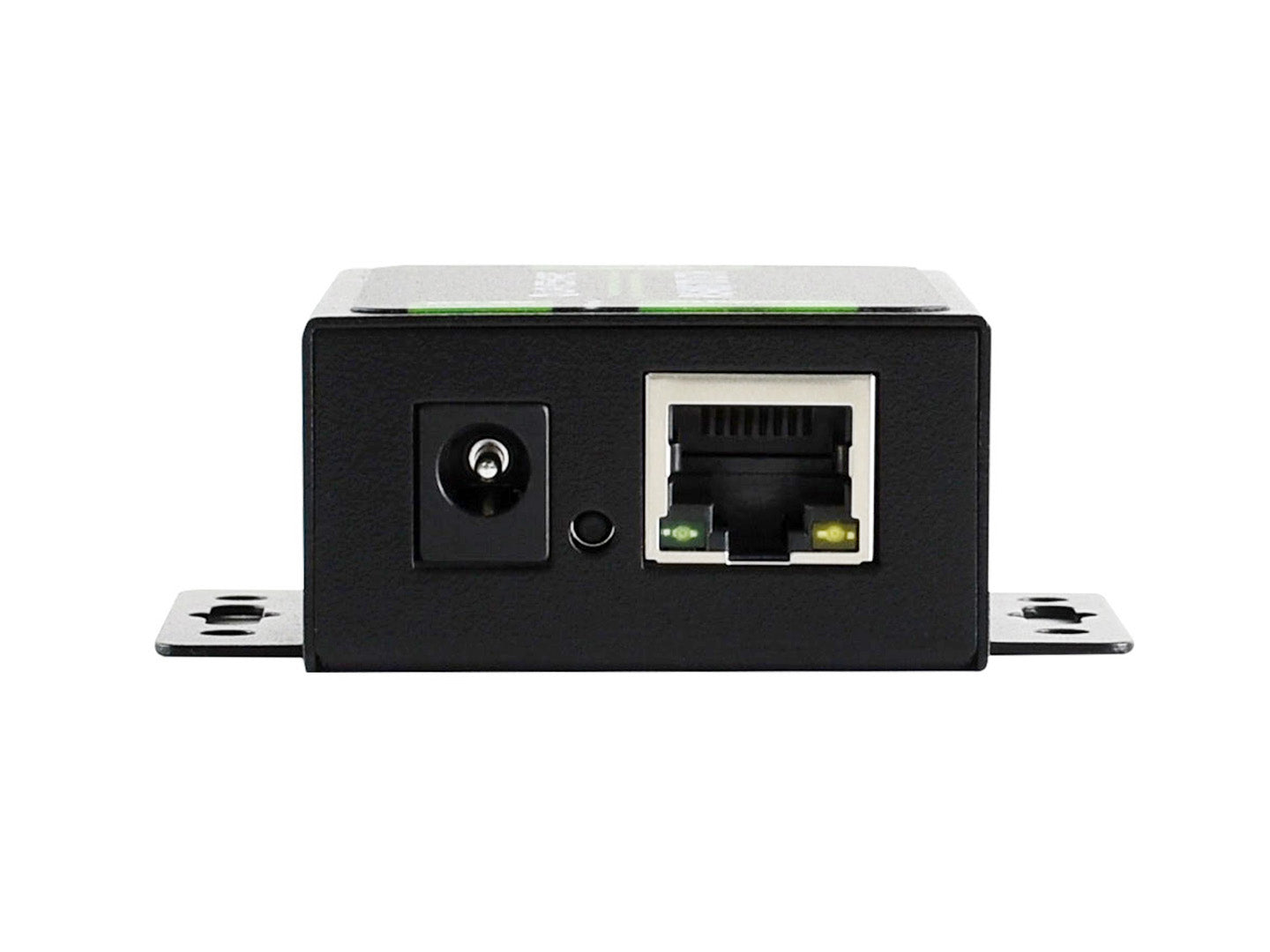

  • Роз'єм: 4-контактний RJ45
  • Швидкість комунікації: 10/100 Мбіт/с
  • Захист інтерфейсу: 1,5 кВ електромагнітна ізоляція
  • Протоколи: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
  • TX буфер: 6 Кбайт
  • RX буфер: 4 Кбайт
• RS485:

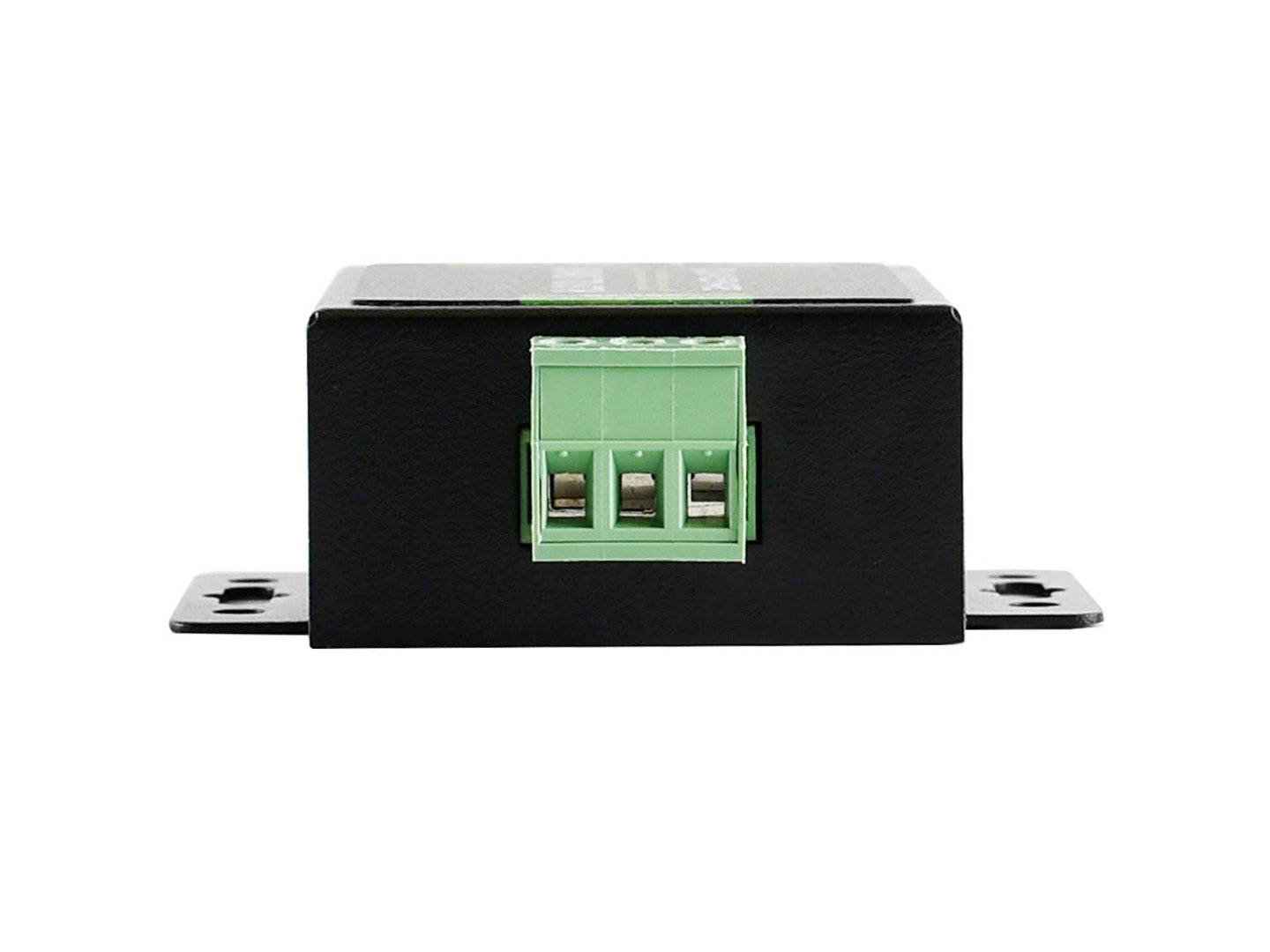

  • Роз'єм: гвинтовий затискач (A+, B-, GND)
  • Біти даних: 5, 6, 7, 8
  • Стоп-біти: 1, 2
  • Біти парності: None, Odd, Even, Mark, Space
  • Швидкість передачі: 600 бод~230,4 Кбод
  • RX буфер: 800 байт
  • Апаратний контроль потоку: немає
  • Захист інтерфейсу:
    • 2 кВ ESD захист
    • RS485 резистори підтягування/опускання: 2,2 кОм
• Живлення:
  • Напруга живлення: 5,0~7,0 В (рекомендується 5 В)
  • Струм у режимі роботи: 150 мА (@5В)
  • Споживання енергії: <1 Вт
  • Захист інтерфейсу: захист від зворотної полярності, ESD захист, захист від перенапруги
• Навколишнє середовище:
  • Температура роботи: -25~75°C
  • Температура зберігання: -40~105°C

Розміри

Ресурси розробки

Wiki: www.waveshare.com/wiki/RS485_TO_ETH
