Кабель USB-C - TTL(C) 6-контактный промышленный, FT232RNL, Waveshare 26739
Кабель USB-C - TTL(C) 6-контактный промышленный, FT232RNL, Waveshare 26739
Артикул: 1359
В наличии
Не удалось загрузить сведения о доступности самовывоза
| Гарантия 12 месяцев. Возврат или обмен в течение 14 дней. → | |
| Доставка Новая Почта в отделение/почтомат или курьером до вашего адреса → | |
| Оплата При получении или предоплата → |
Описание

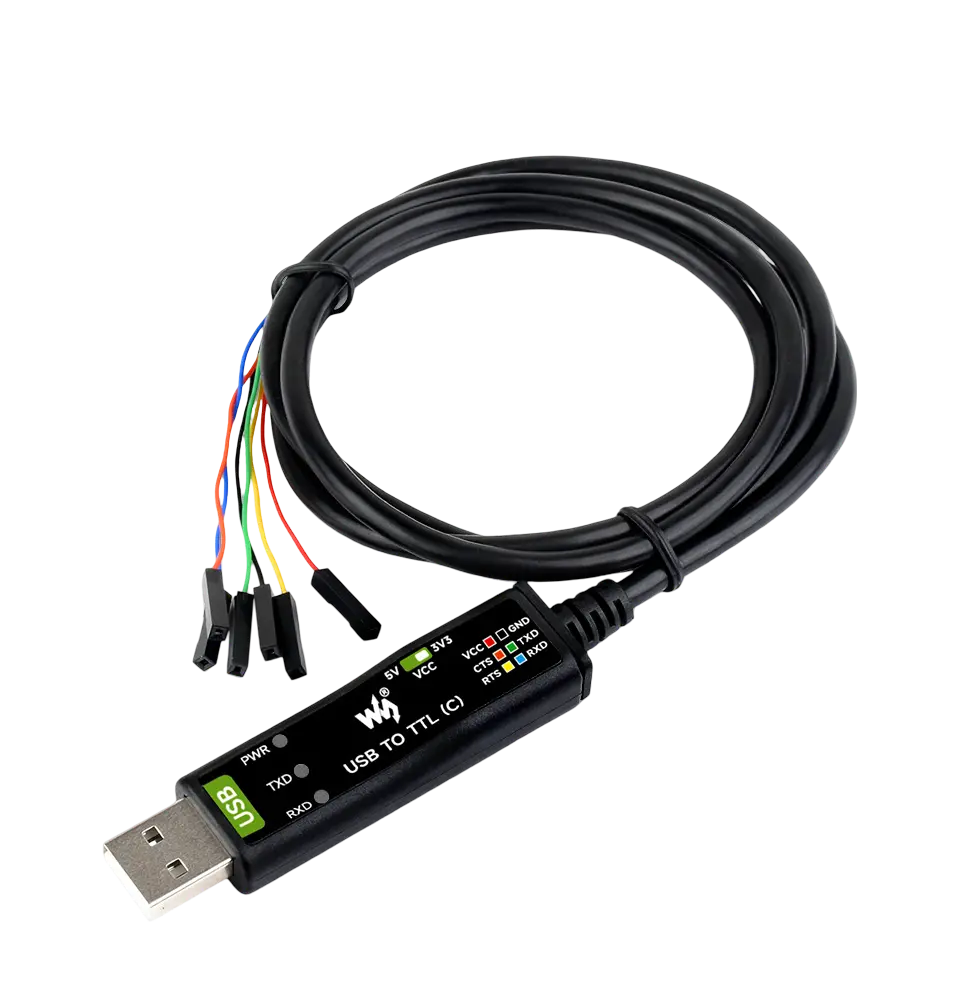

Промышленный последовательный кабель USB TO TTL (C) 6pin
Оригинальный чип FT232RNL | Стабильная передача | Поддержка нескольких устройств | Поддержка нескольких систем
Подходит для отладки промышленных устройств с аппаратным управлением потоком через последовательный порт
Промышленный 6-контактный последовательный кабель USB TO TTL использует оригинальный чип FT232RNL, имеет встроенные индикаторы питания и сигнала, поддерживает переключение уровня напряжения 3,3 В/5 В, встроенный самовосстанавливающийся предохранитель, схемы защиты от электростатического разряда и диоды ввода-вывода и т. д.
Характеристики
| Категория продукта | Промышленный последовательный кабель USB TO TTL |
|---|---|
| Схема чипа | Оригинальный FTDI FT232RNL |
| Хост-порт | USB |
| Скорость передачи данных | 300 бит/с ~ 3 Мбит/с |
| Порт устройства | UART |
| Порт USB | Разъем: USB-A Защита: самовосстанавливающийся предохранитель, защита от электростатического разряда |
| Порт UART | Разъем: отдельный 6-контактный гнездовой разъем Защита: диодная защита ввода-вывода |
| Индикаторы | PWR: индикатор питания, загорается при подключении USB и обнаружении напряжения TXD: индикатор TX, загорается при передаче данных портом USB RXD: индикатор RX, загорается при передаче данных портом устройства |

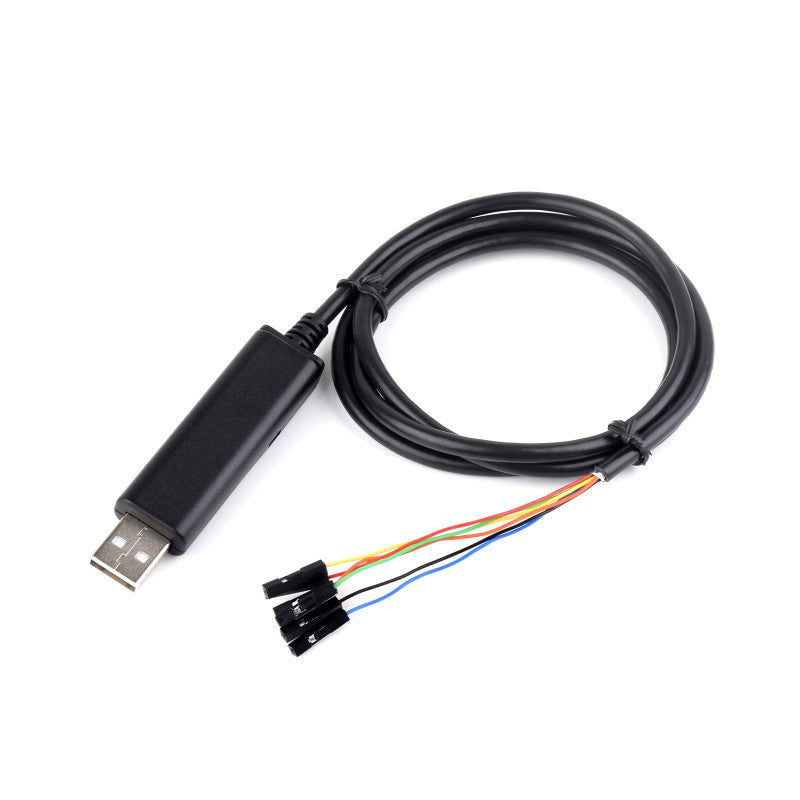

| Кабель | Черный, оболочка из ПВХ, общая длина 1 м |

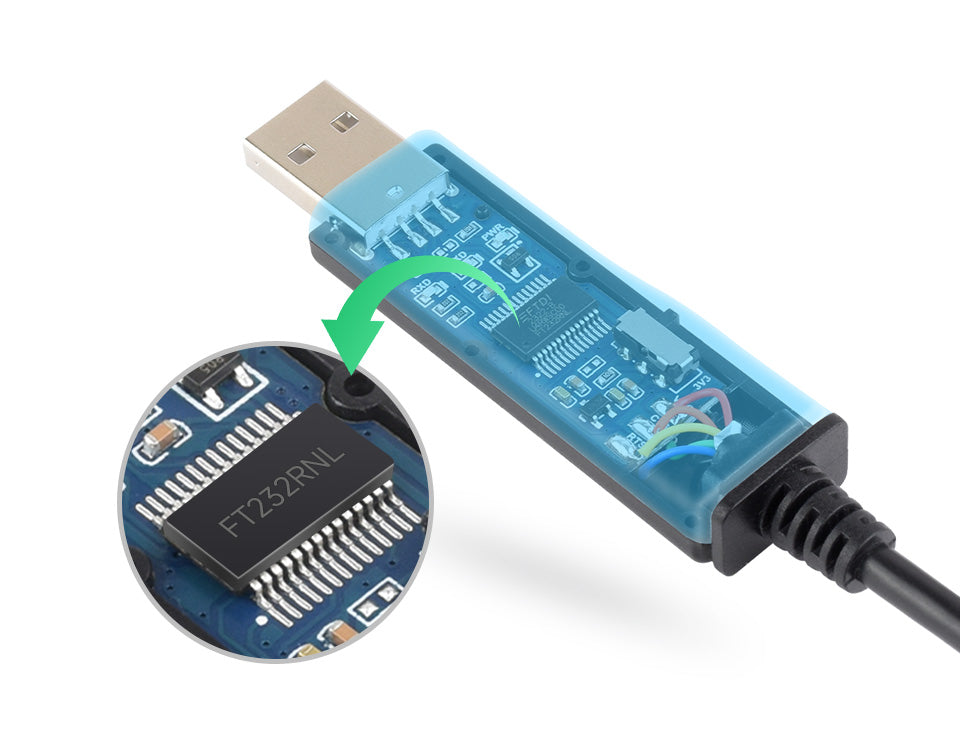

Встроенные оригинальные чипы
Используются оригинальные чипы FT232RNL, обеспечивающие лучшую стабильность и совместимость
Поддержка нескольких систем
Совместим с основными системами: Win7/8/8.1/10/11, Mac, Linux, Android...

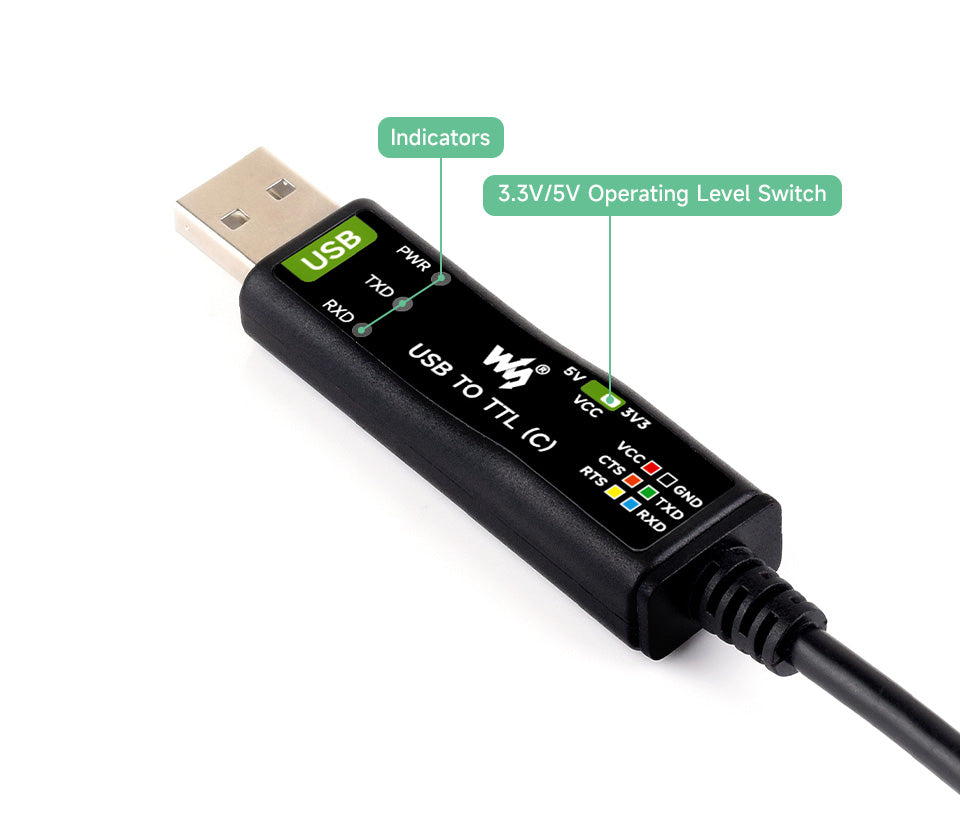

Три светодиодных индикатора
Легко проверяйте рабочее состояние, удобно для программирования/отладки
Определение контактов
| VCC | Выход 3,3 В или 5 В, настраивается переключателем |
|---|---|
| GND | Земля |
| TXD | Подключение к MCU.RXD (направление сигнала: MCU.RX << FT232 << PC.TX) |
| RXD | Подключение к MCU.TXD (направление сигнала: MCU.TX >> FT232 >> PC.RX) |
| RTS | Подключение к MCU.CTS (направление сигнала: MCU.CTS << FT232 << PC.RST) |
| CTS | Подключение к MCU.RTS (направление сигнала: MCU.RTS >> FT232 >> PC.CTS) |

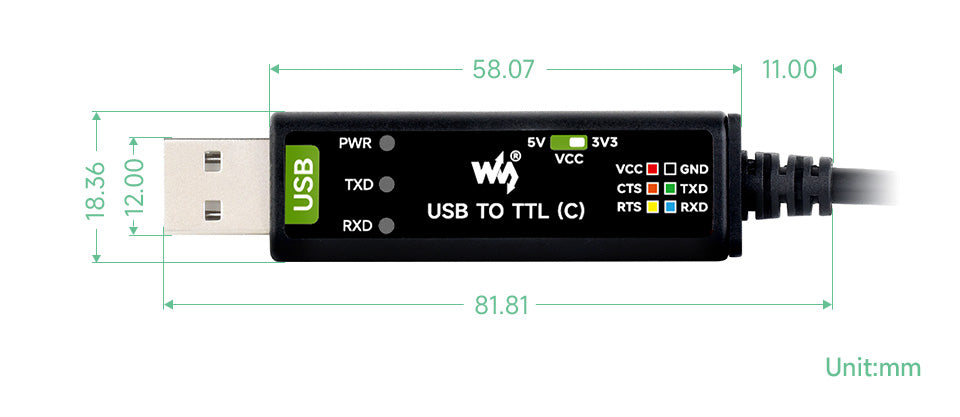

Габаритные размеры
* Указанные выше размеры измеряются вручную и могут иметь некоторые погрешности
Ресурсы и услуги
Wiki: www.waveshare.com/wiki/USB_TO_TTL_(C)
Руководство по выбору
| Номер детали | USB TO TTL | USB TO TTL (B) | USB TO TTL (C) | USB TO TTL (D) |
|---|---|---|---|---|
 |
 |
 |
 |
|
| КАТЕГОРИЯ ПРОДУКТА | Промышленный преобразователь USB TO TTL | Промышленный последовательный кабель USB TO TTL | ||
| Чип | FT232 | CH343G | FT232 | |
| Скорость передачи данных | 300 бит/с ~ 3 Мбит/с | 50 бит/с ~ 6 Мбит/с | 300 бит/с ~ 3 Мбит/с | |
| Аппаратное управление потоком | Поддерживается | Не поддерживается | ||
| Поддержка ОС | Win7/8/8.1/10/11, Mac, Linux, Android | |||
| Порт USB | Разъем: USB-A Защита: перезапускаемый предохранитель, защита от электростатического разряда |
|||
| Порт UART | Разъем: 8-контактный защищенный разъем Защита: диодная защита ввода-вывода |
Разъем: отдельный 6-контактный гнездовой разъем Защита: диодная защита ввода-вывода |
Разъем: отдельный 4-контактный гнездовой разъем + защищенный разъем SH1.0 3PIN Защита: диодная защита ввода-вывода |
|
| Индикаторы | PWR: индикатор питания, загорается при подключении USB и обнаружении напряжения TXD: индикатор TX, загорается при передаче данных портом USB RXD: индикатор RX, загорается при передаче данных портом устройства |
|||
