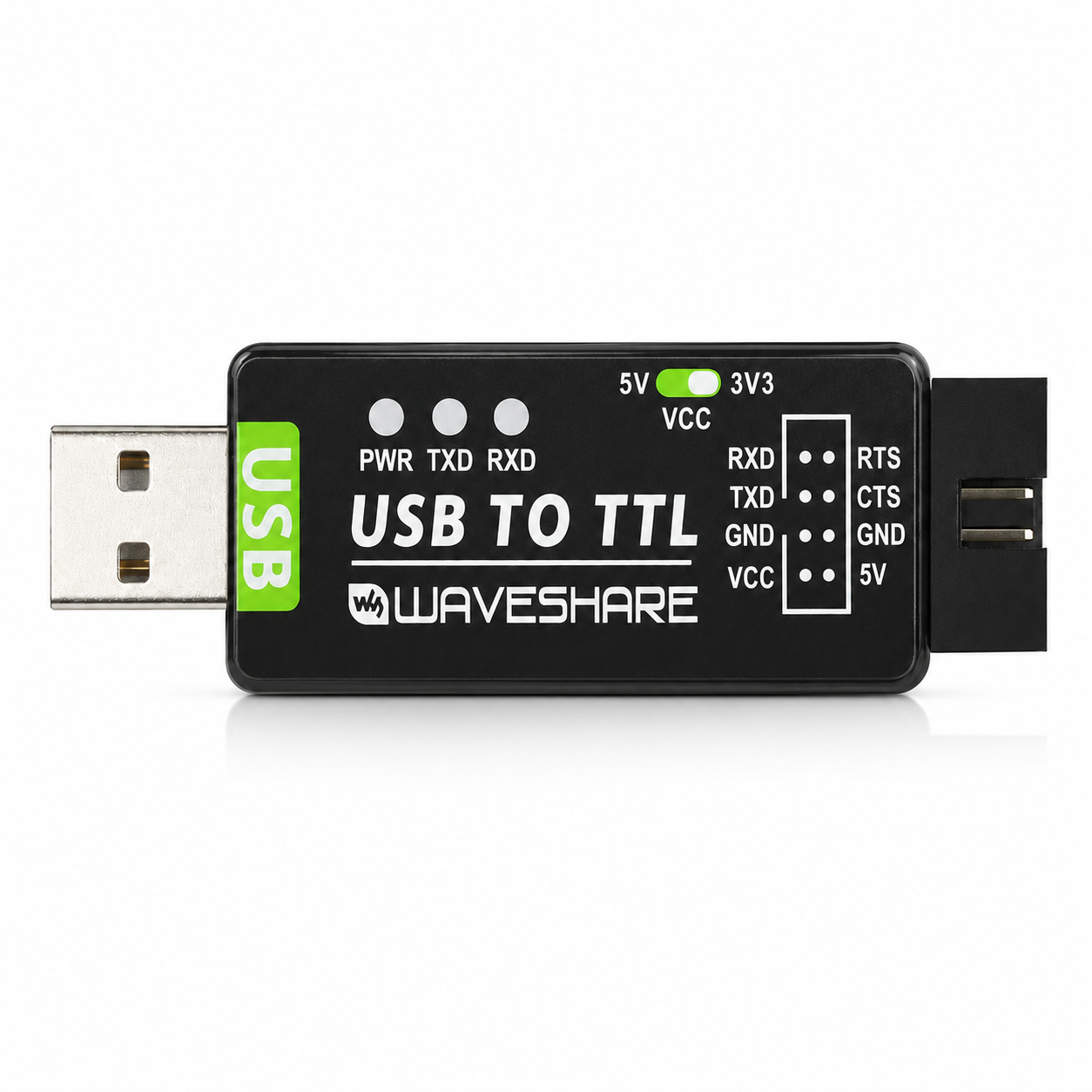

USB-TTL преобразователь FT232RNL Waveshare 17939
USB-TTL преобразователь FT232RNL Waveshare 17939
Артикул: 2435
В наличии
Не удалось загрузить сведения о доступности самовывоза
| Гарантия 12 месяцев. Возврат или обмен в течение 14 дней. → | |
| Доставка Новая Почта в отделение/почтомат или курьером до вашего адреса → | |
| Оплата При получении или предоплата → |
Описание
USB TO TTL КОНВЕРТЕР
Оригинальный FT232RNL | Стабильная передача | Поддержка нескольких устройств | Совместимость с различными системами
Промышленный конвертер USB в TTL, оригинальный чип FT232RNL, встроенный самовосстанавливающийся предохранитель и диоды защиты ESD / IO. Компактный форм-фактор.
Спецификации
| КАТЕГОРИЯ ПРОДУКТА | Промышленный конвертер USB в TTL | ХОСТ ПОРТ | USB |
|---|---|---|---|
| СКОРОСТЬ ПЕРЕДАЧИ | 300bps ~ 3Mbps | ПОРТ УСТРОЙСТВА | UART |
| USB ПОРТ | Разъем: USB-A Защита: самовосстанавливающийся предохранитель, ESD защита |
||
| UART ПОРТ | Разъем: 8-контактный разъем (fool-proof) Защита: IO диод защиты |
||
| ИНДИКАТОРЫ |
PWR: индикатор питания, светится при обнаружении напряжения USB TXD: индикатор передачи, светится во время отправки данных RXD: индикатор приема, светится во время получения данных |
||
Оригинальный чип на плате
Использует оригинальный конвертер FT232RNL, что обеспечивает лучшую стабильность и совместимость, обеспечивая высокопроизводительную связь промышленного уровня между компьютером и устройствами TTL.
Поддержка нескольких систем
Совместимость с популярными системами, такими как Win7/8/8.1/10/11, Mac, Linux, Android, WinCE...
Три светодиодных индикатора
Легкое отслеживание рабочего состояния, удобно для программирования и отладки.
Определение сигналов и распиновка
Подробная схема подключения для правильной интеграции с вашими устройствами.
| Пин | Описание |
|---|---|
| 5V | Выход 5V |
| VCC | Выход 3.3V или 5V (конфигурируется переключателем) |
| GND | Земля (Ground) |
| TXD | Подключение к MCU.RX (направление сигнала: MCU.RX << FT232 << PC.TX) |
| RXD | Подключение к MCU.TX (направление сигнала: MCU.TX >> FT232 >> PC.RX) |
| RTS | Подключение к MCU.CTS (направление сигнала: MCU.CTS << FT232 << PC.RTS) |
| CTS | Подключение к MCU.RTS (направление сигнала: MCU.RTS >> FT232 >> PC.CTS) |
- USB-кабель не входит в комплект
- Этот конвертер предназначен для работы на уровнях TTL, НИКОГДА не подключайте его к уровням RS232, чтобы избежать повреждения
Габаритные размеры
