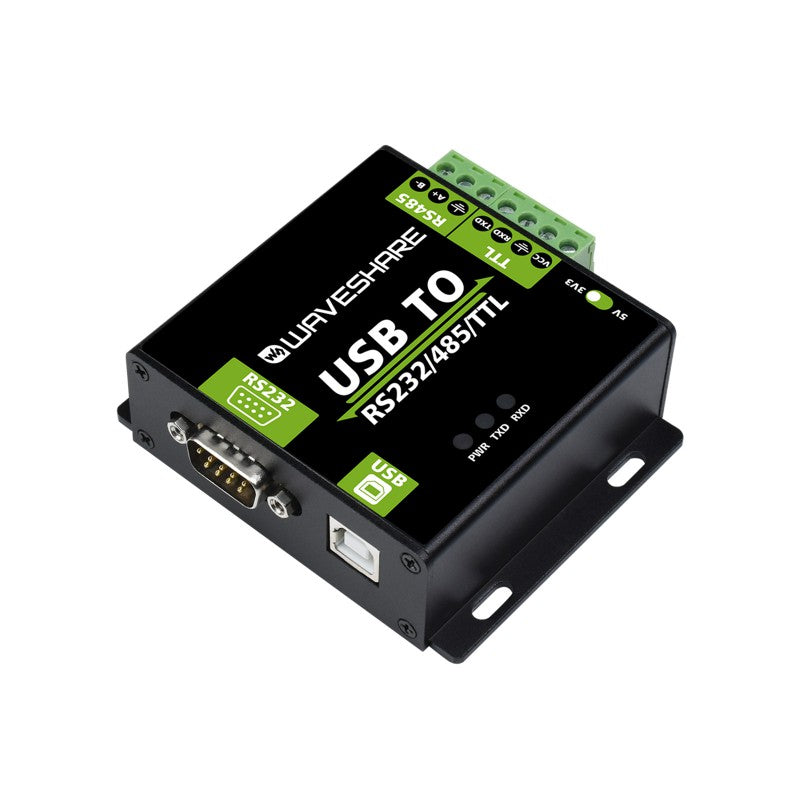

Промышленный USB конвертер к RS232/RS485/RS422/TTL, CH343G, Waveshare 22547

Name: Промышленный USB конвертер к RS232/RS485/RS422/TTL, CH343G, Waveshare 22547
Brand: Waveshare
SKU: 1358^ЩУ
Price: 1935.00 UAH
Availability: InStock

Промышленный USB конвертер к RS232/RS485/RS422/TTL, CH343G, Waveshare 22547

1 935₴

Артикул: 1358

В наличии

	Гарантия 12 месяцев. Возврат или обмен в течение 14 дней. →
	Доставка Новая Почта в отделение/почтомат или курьером до вашего адреса →
	Оплата При получении или предоплата →

Описание

Промышленный изолированный USB-конвертер

USB TO RS232/485/TTL

Стабильная передача | Применение для нескольких устройств | Совместимость с несколькими ОС

Основные особенности

Использует оригинальный FT232RNL или CH343G, быстрая связь, стабильная и надежная, лучшая совместимость
Встроенная монолитная изоляция питания, обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированного терминала
Встроенная монолитная цифровая изоляция, обеспечивает изоляцию сигнала, высокую надежность, сильную устойчивость к помехам, низкое энергопотребление
Встроенный TVS (Transient Voltage Suppressor), эффективно подавляет импульсные и переходные напряжения в цепи, защита от молнии и ESD
Встроенный самовосстанавливающийся предохранитель и защитные диоды, обеспечивают стабильный выходной ток/напряжение, защиту от перегрузки по току/напряжению, улучшают ударопрочность
Полностью автоматическая приемопередающая цепь без задержки, обеспечивает быструю и стабильную связь USB-порта с различными интерфейсами без взаимных помех
Встроенный TTL-последовательный преобразователь напряжения 3.3V/5V, настройка уровня TTL с помощью переключателя
Корпус из алюминиевого сплава с пескоструйной обработкой и анодным окислением, обработка на ЧПУ, прочный и долговечный
3 светодиода для индикации состояния питания и приемопередающей цепи
Высококачественные разъемы USB-B и RS232, плавное подключение/отключение

Варианты версий

Версия FT232RNL

Версия CH343G

Технические характеристики

ТИП ПРОДУКТА	Промышленный цифровой изолированный преобразователь
USB	Рабочее напряжение	5V
	Разъем	USB-B
	Защита	200mA самовосстанавливающийся предохранитель, изолированный выход
RS232	Разъем	DB9 male
	Защита	TVS диод, защита от перенапряжения и ESD
	Режим передачи	Точка-точка
	Скорость передачи	FT232RNL: 300bps ~ 921600 bps CH343G: до 600000 bps (не полная полоса)
RS485	Разъем	Винтовая клемма
	Контакты	A+/B-/GND
	Управление направлением	Аппаратное автоматическое распознавание и управление направлением передачи данных
	Защита	600W защита от молнии и подавление перенапряжения, 15KV ESD защита (зарезервированы 120R балансирующие резисторы для пайки)
	Режим передачи	Точка-многоточка (до 32 узлов, рекомендуется использовать повторители для 16 узлов или более)
	Скорость передачи	FT232RNL: 300bps ~ 2 Mbps CH343G: до 2 Mbps (не полная полоса)
TTL (UART)	Рабочее напряжение	3.3V / 5V
	Разъем	Винтовая клемма
	Контакты	TXD, RXD, GND, 5V
	Защита	Зажимной диод, защита от перенапряжения/отрицательного напряжения, ударопрочность
	Режим передачи	Точка-точка
	Скорость передачи	FT232RNL: 300 bps ~ 2 Mbps CH343G: до 2 Mbps (не полная полоса)
Индикаторы	PWR	Красный индикатор питания, светится при подключении USB и обнаружении напряжения
	TXD	Зеленый индикатор TX, светится при передаче данных USB-портом
	RXD	Синий индикатор RX, светится при передаче данных портами устройства обратно
Рабочая среда	Температура	-15℃ ~ 70℃
Рабочая среда	Влажность	5%RH ~ 95%RH
Операционная система	Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7

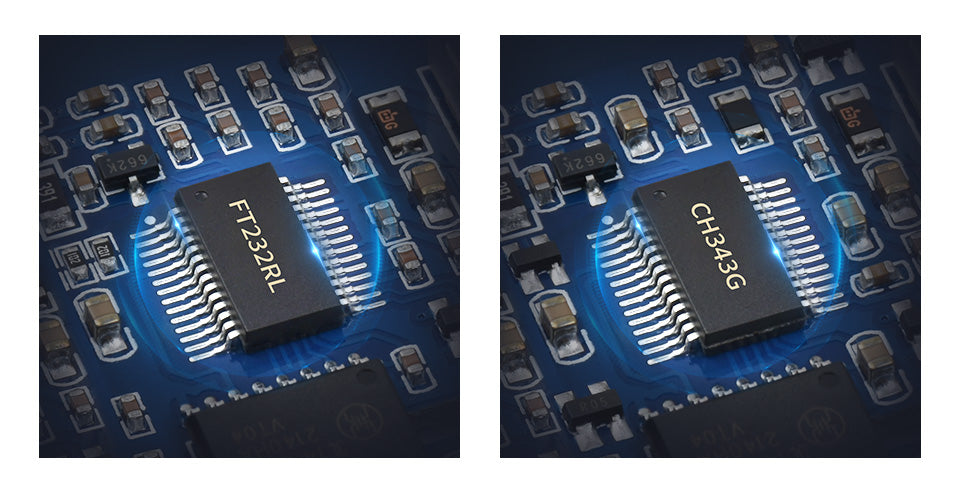

Оригинальный промышленный чип

Встроенный оригинальный чип FT232 или CH343
Быстрая связь, стабильная и надежная, лучшая совместимость

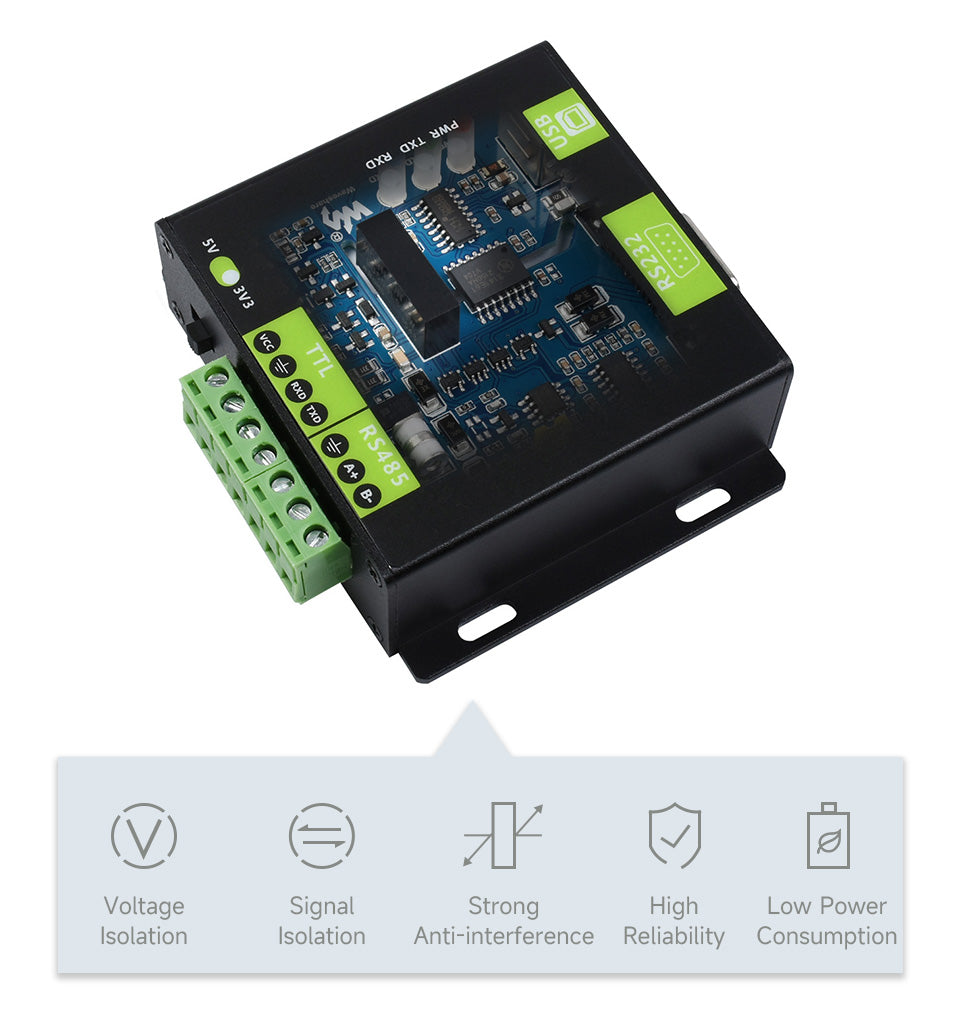

Более безопасный изолированный дизайн

Встроенная монолитная изоляция питания, обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированного терминала
Встроенная монолитная цифровая изоляция, обеспечивает изоляцию сигнала, высокую надежность, сильную устойчивость к помехам, низкое энергопотребление

Многопротокольное и многотипное преобразование

USB TO RS232, RS485 или TTL(UART)

RS232, RS485 или TTL(UART) TO USB

* Одновременно можно преобразовывать только один из RS232, RS485 и TTL в USB; RS232, RS485 и TTL не могут преобразовываться друг в друга

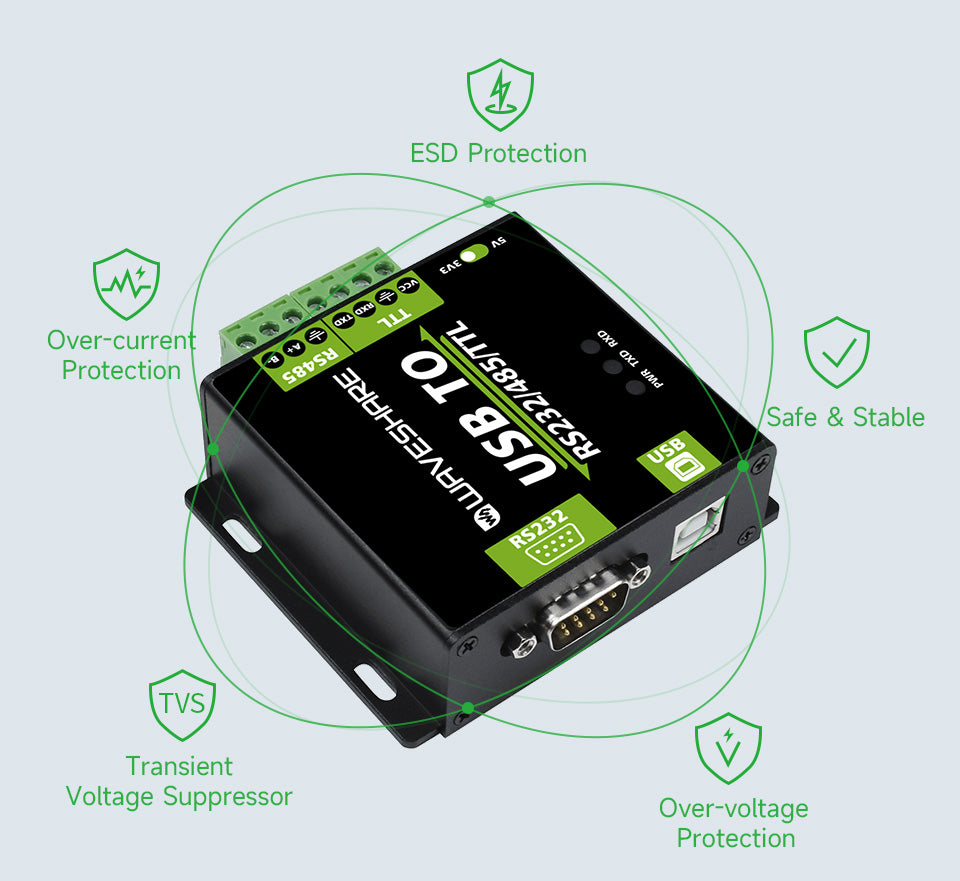

Множественная защита, безопасно и стабильно

Встроенный TVS (Transient Voltage Suppressor), эффективно подавляет импульсные и переходные напряжения в цепи, защита от молнии и ESD. Встроенный самовосстанавливающийся предохранитель и защитные диоды, обеспечивают стабильный выходной ток/напряжение, защиту от перегрузки по току/напряжению, улучшают ударопрочность.

Поддержка нескольких систем

Поддерживает Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7 и другие.

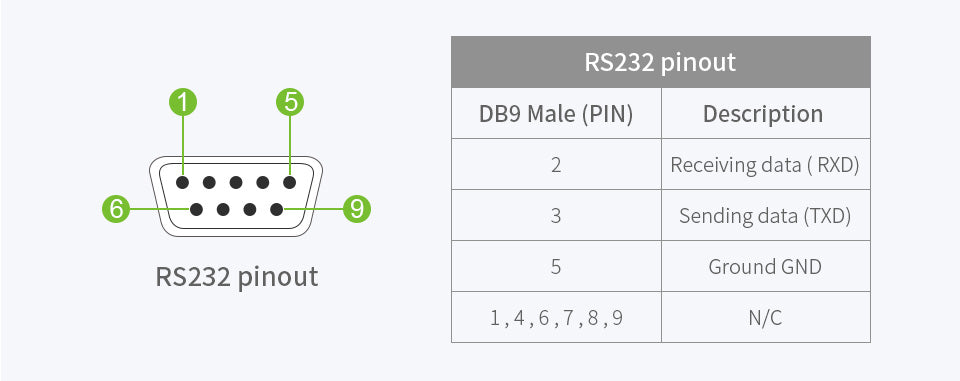

Определение контактов

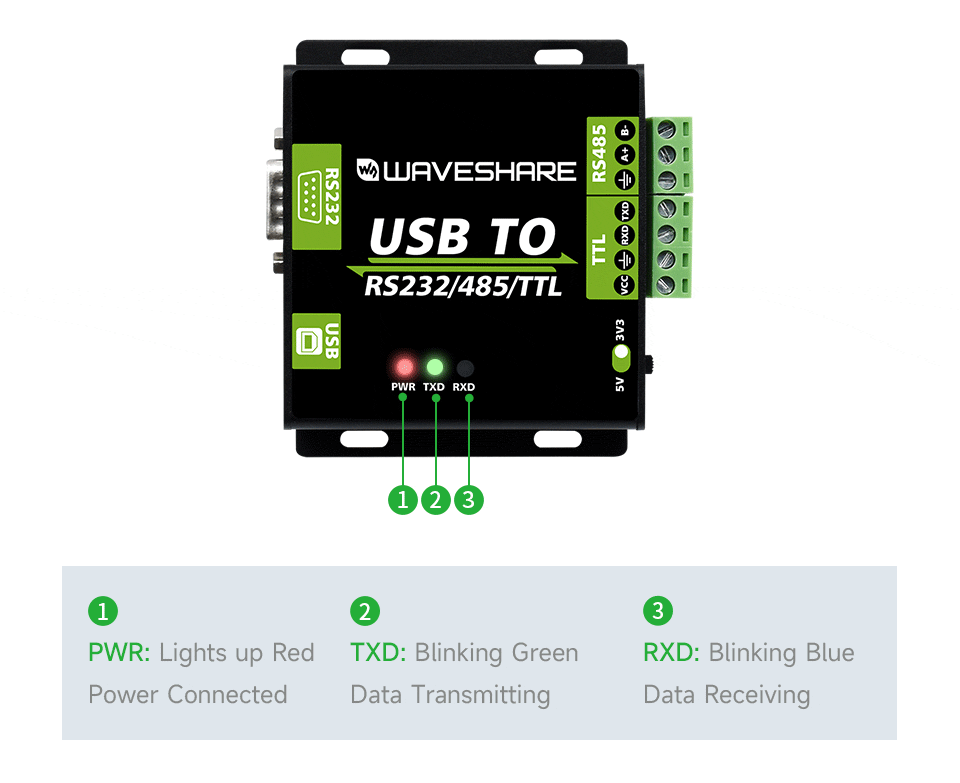

Индикаторы рабочего состояния

Встроенные 3 светодиода для индикации состояния питания и приемопередающей цепи

Корпус из алюминиевого сплава

Корпус из алюминиевого сплава с пескоструйной обработкой и анодным окислением
Прочный и долговечный, стильный и приятный на ощупь

Введение в интерфейсы

Габаритные размеры

Ресурсы и услуги

WIKI: www.waveshare.com/wiki/USB_TO_RS232/485/TTL
WIKI: www.waveshare.com/wiki/USB_TO_RS232/485/TTL_(B)_

* Ресурсы для разных продуктов могут отличаться, пожалуйста, проверьте страницу wiki, чтобы подтвердить фактически предоставленные ресурсы.
