Промышленный USB конвертер к RS232/RS485/RS422/TTL, FT232RL, Waveshare 15817
Промышленный USB конвертер к RS232/RS485/RS422/TTL, FT232RL, Waveshare 15817
77
В наличии
Артикул: 5519
Не удалось загрузить сведения о доступности самовывоза
Описание
Промышленный изолированный преобразователь интерфейсов USB на RS232/485/TTL
Промышленный изолированный USB-конвертер. Стабильная передача данных Совместимость с разными устройствами | Поддержка многих ОС.

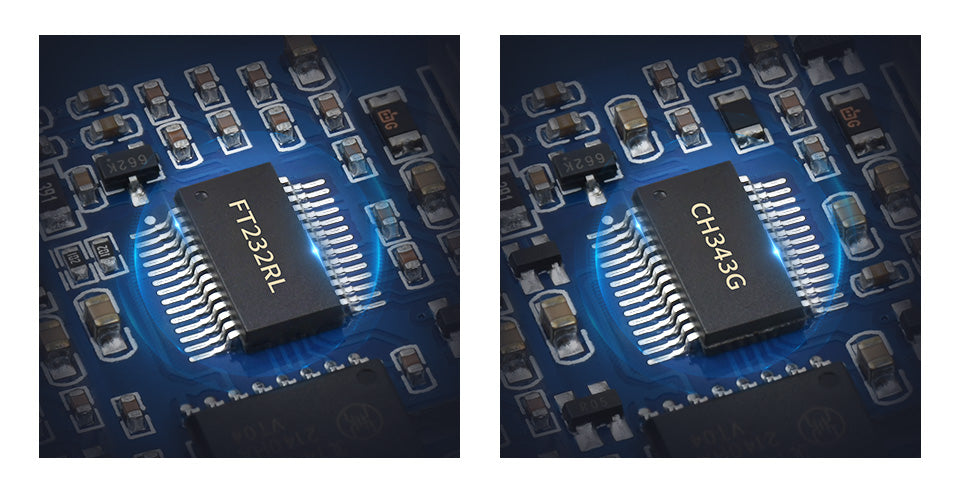

Этот продукт является промышленным изолированным USB-преобразователем на RS232/485/TTL, оснащенным оригинальным чипом FT232RL. Она обеспечивает быструю связь, стабильность, надежность и лучшую совместимость. Устройство поставляется в корпусе из алюминиевого сплава, что делает его прочным и долговечным.

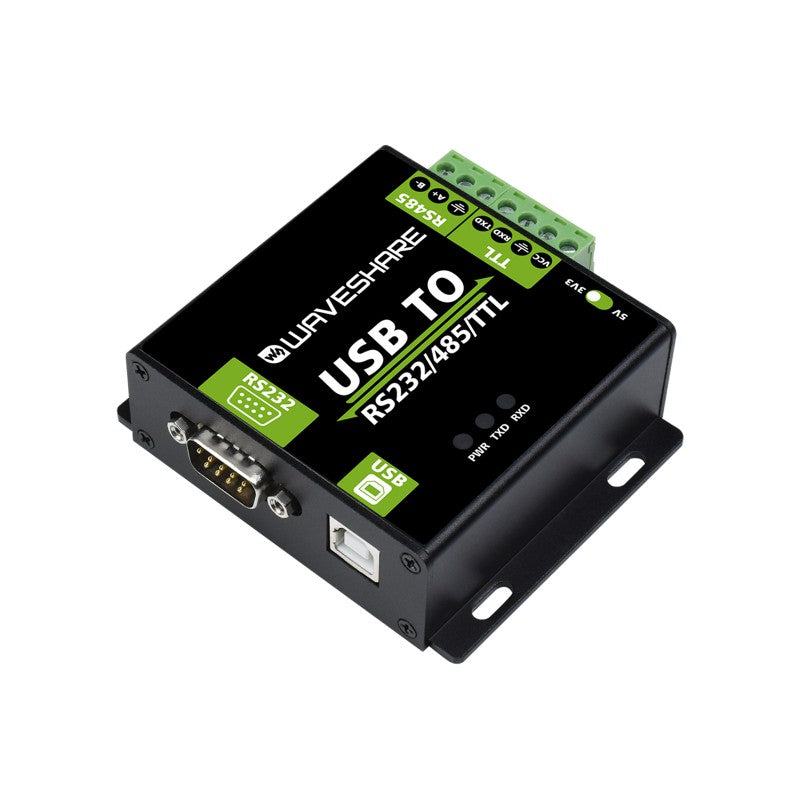

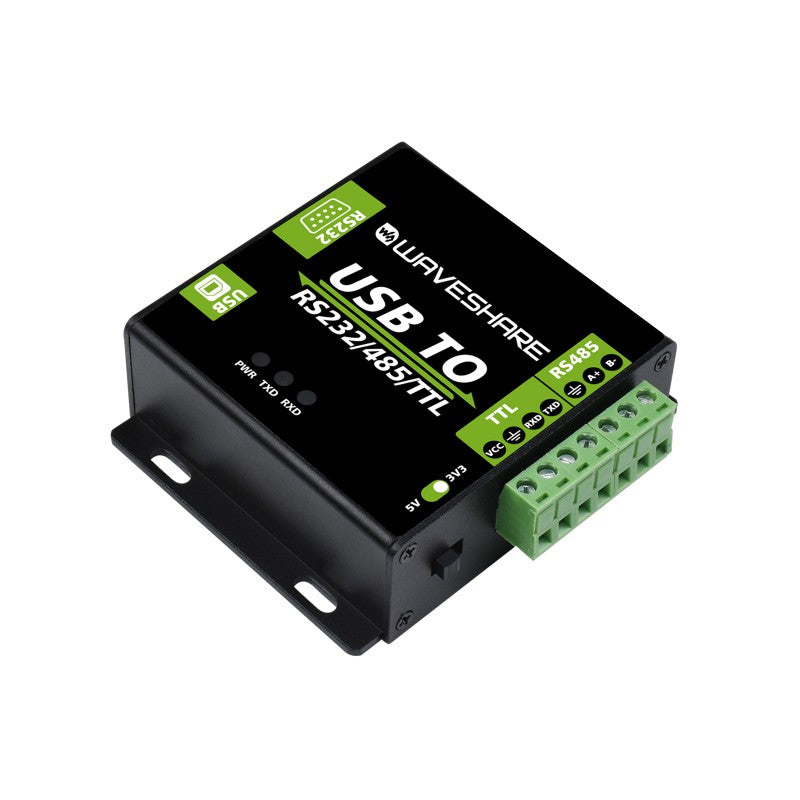

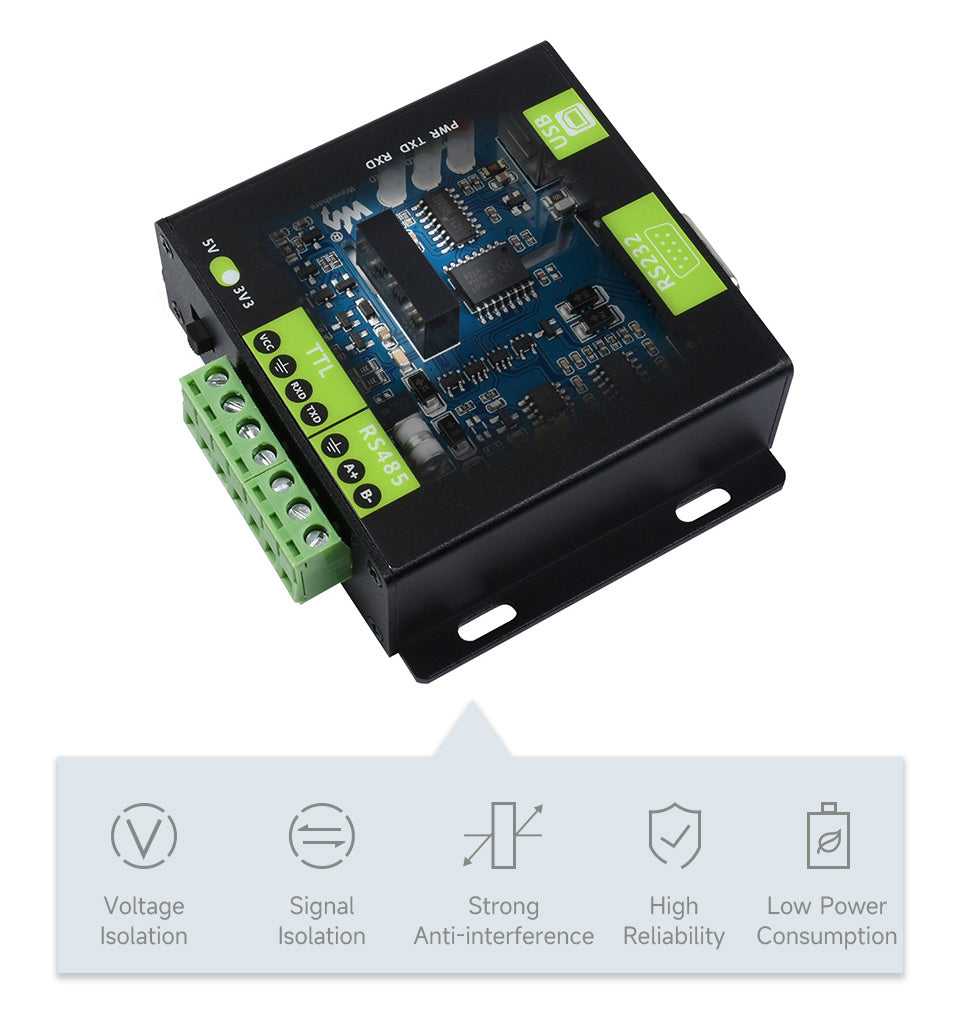

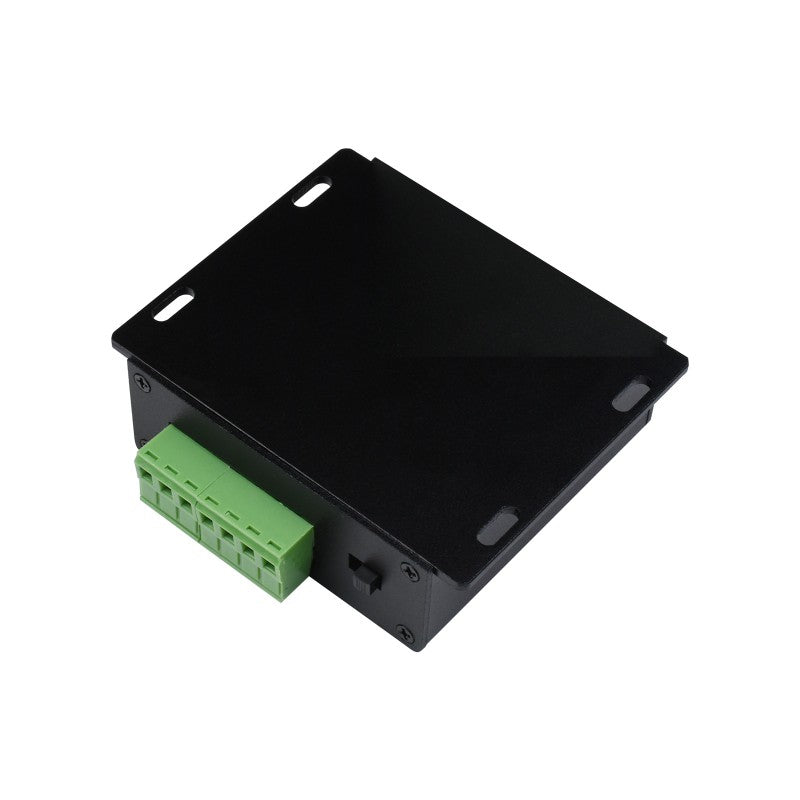

Корпус из алюминиевого сплава, порт USB-B, порт RS232 DB9, винтовые клеммы для RS485/TTL и светодиодные индикаторы
Ключевые особенности
- Использует оригинальный чип FT232RL для быстрой, стабильной и надежной связи с улучшенной совместимостью.

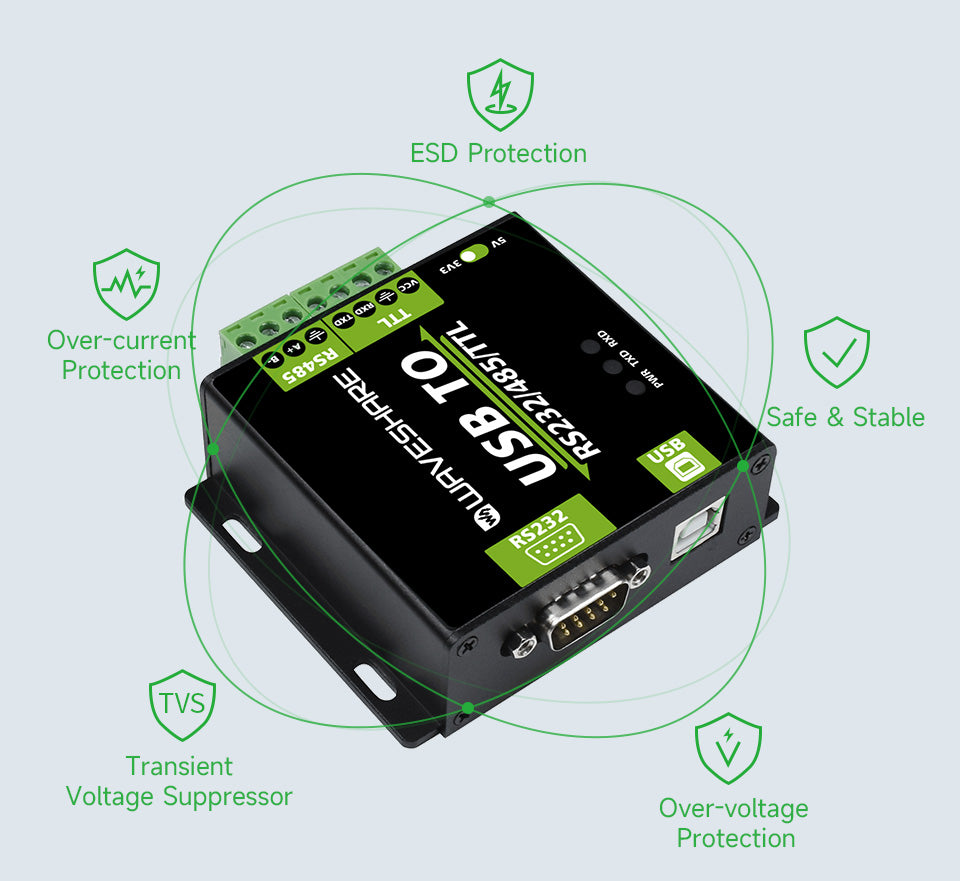

- Встроенная гальваническая изоляция питания обеспечивает стабильное изолированное напряжение и не требует дополнительного источника питания для изолированной стороны.
- Встроенная цифровая (магнитная ADI) изоляция для сигналов обеспечивает высокую надежность, сильную помехоустойчивость и низкое энергопотребление.
- Встроенный TVS (ограничитель переходных напряжений) эффективно ингибирует всплески и переходные пиковые напряжения в цепи, обеспечивая защиту от грозы и электростатического разряда.
- Встроенный самовосстанавливаемый предохранитель и защитные диоды обеспечивают стабильные выходные токи/напряжения, защиту от перегрузки по току/напряжению и улучшают ударопрочность.
- Полностью автоматическая схема приемопередатчика без задержки обеспечивает быстрый и стабильный обмен данными между USB-портом и разными интерфейсами без взаимных помех.
- Встроенный преобразователь уровней TTL 3.3В/5В позволяет настраивать уровень TTL с помощью переключателя.
- Корпус из алюминиевого сплава с пескоструйной обработкой и анодным окислением, изготовлен методом ЧПУ, что делает его прочным и долговечным.
- 3 светодиода для индикации питания и состояния приемопередатчика (PWR, TXD, RXD).
- Высококачественные разъемы USB-B и RS232 (DB9 male) для легкого подключения и отключения.
- Поддержка различных операционных систем: Mac, Linux, Android, Windows 11/10/8.1/8/7.
Важное примечание:
- Одновременно только один из интерфейсов (RS232, RS485 или TTL) может быть преобразован в USB.
- Интерфейсы RS232, RS485 и TTL не могут быть преобразованы друг в друга с помощью этого устройства.
Технические характеристики
Параметр | Интерфейс | Подробности |
---|---|---|
Тип продукта | Промышленный цифровой изолированный преобразователь | |
USB | Рабочее напряжение | 5В (через разъем USB-B) |
Разъем | USB-B | |
Защита | Самовозобновляемый предохранитель 200мА, изолированный выход | |
RS232 | Разъем | DB9 male (вилка) |
Защита | TVS-диод, защита от перенапряжений и электростатического разряда | |
Режим передачи | Точка-точка | |
Скорость передачи | FT232RL: 300 бит/с ~ 921 600 бит/с |
|
RS485 | Разъем | Винтовые клеммы |
Контакты | A+, B-, GND | |
Контроль направления | Аппаратное автоматическое определение и контроль направления передачи данных | |
Защита | Защита от грозы 600Вт и подавление перенапряжений, защита от электростатического разряда 15кВ (предусмотрены контактные площадки для согласительного резистора 120 Ом) | |
Режим передачи | Точка-многоточка (до 32 узлов; рекомендуется использовать повторители для 16 и более узлов) | |
Скорость передачи | FT232RL: 300 бит/с ~ 2 Мбит/с |
|
TTL (UART) | Рабочее напряжение | 3.3В/5В (настраивается переключателем) |
Разъем | Винтовые клеммы | |
Контакты | TXD, RXD, GND, 5В/3.3В (выход VCC, может питать внешнее устройство до 50мА) | |
Защита | Защитный диод-ограничитель, защита от перенапряжения/отрицательного напряжения, ударопрочность | |
Режим передачи | Точка-точка | |
Скорость передачи | FT232RL: 300 бит/с ~ 2 Мбит/с |
|

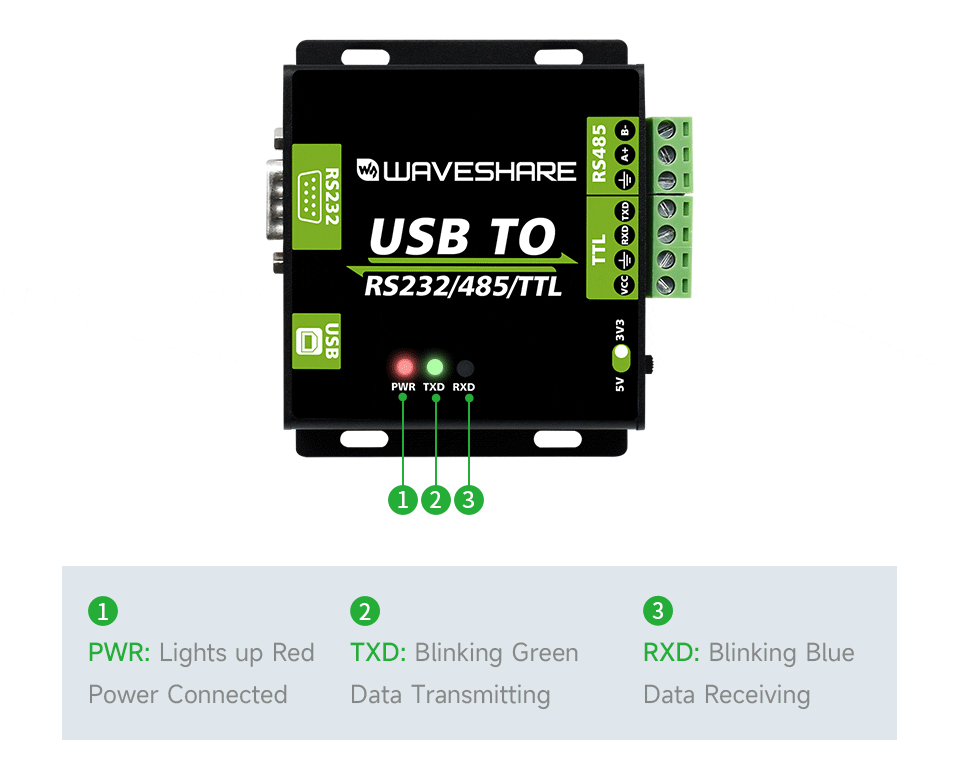

Индикаторы | PWR (Питание) | Красный индикатор питания: светится при подключении USB и напряжении. |
TXD (Передача) | Зеленый индикатор передачи (TX): горит, когда USB-порт передает данные. | |
RXD (Прием) | Синий индикатор приема (RX): горит, когда порты устройства передают данные обратно. | |
Условия эксплуатации | Температура | -15℃ ~ 70℃ |
Влажность | 5%RH ~ 95%RH (относительная влажность) | |
Поддержка ОС | Mac, Linux, Android, Windows 11/10/8.1/8/7 | |
Размеры | Приблизительно 86.5мм x 71.6мм x 27.4мм (значения могут несколько отличаться в зависимости от конкретной документации) |
Описание интерфейсов и распиновка

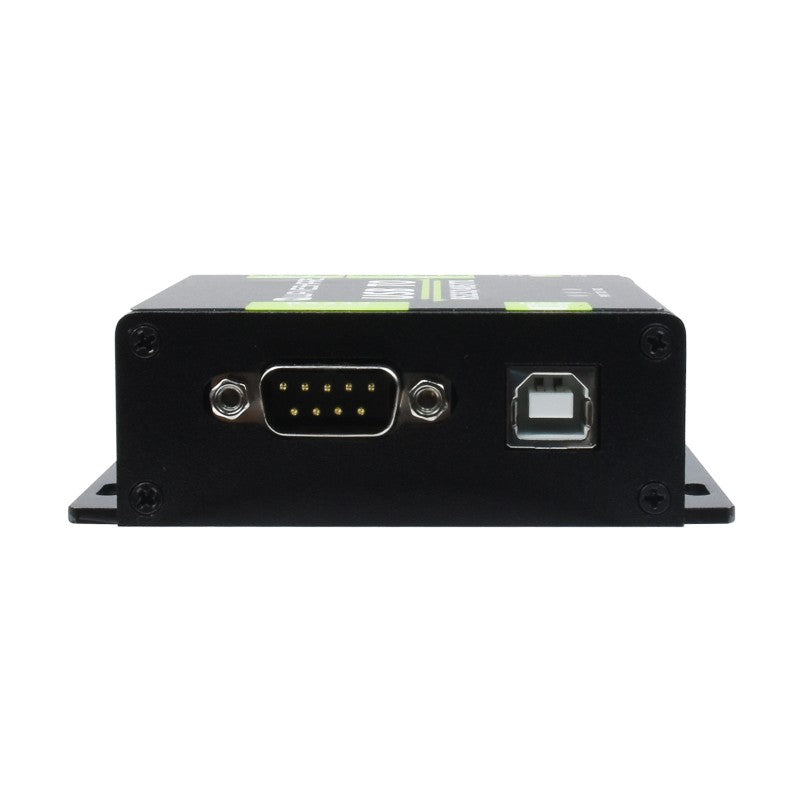

USB-B, DB9 Male для RS232 и винтовые клеммы для RS485: A+, B-, GND; TTL: TXD, RXD, GND, VCC
- Порт USB-B: для подключения к компьютеру или хост-устройству.

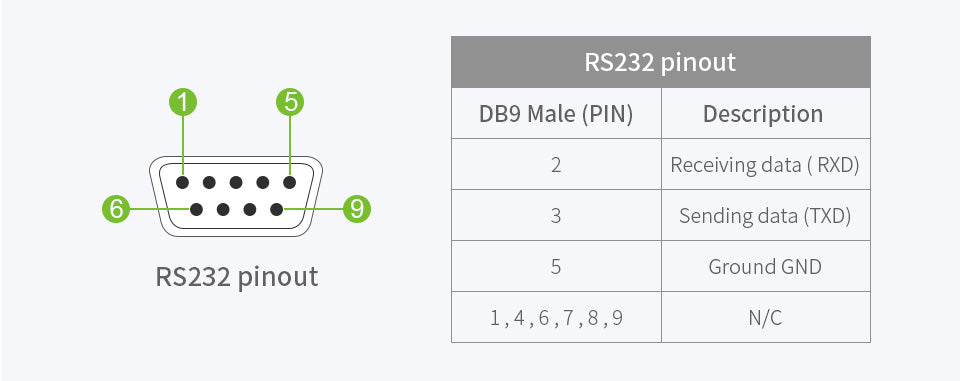

- Порт RS232 (DB9 Male): стандартная последовательная связь.
- Клеммы RS485: A+, B-, GND для дифференциальной передачи данных.
- Клеммы TTL: TXD (передача), RXD (прием), GND (земля), VCC (выход питания, выбор 3.3В/5В).
- Переключатели: для выбора уровня напряжения TTL (3.3В/5В) и возможно для выбора режима интерфейса (проверьте документацию конкретной модели).
Комплектация
- Основной блок USB TO RS232/485/TTL x1
- USB-кабель типа A на тип B x1
- Съемные винтовые клеммы (3-контактные для RS485/некоторых TTL) x1 (Обычно)
- Съемные винтовые клеммы (4-контактные для TTL) x1 (Обычно)
- Руководство пользователя (или ссылки на онлайн-ресурсы)
Примечание: комплектация может отличаться в зависимости от продавца или конкретной версии.
Ресурсы
Для получения подробных руководств пользователя, драйверов и дополнительной информации, пожалуйста, обратитесь к официальной странице Waveshare Wiki:
https://www.waveshare.com/wiki/USB_TO_RS232/485/TTL
Драйверы для чипов FT232RL обычно можно скачать с веб-сайта Waveshare или сайта производителя чипа (FTDI/WCH).
