Адаптер RS232/485 TO WIFI ETH (B) (25222)

2 920₴

Артикул: 2667

	Гарантия 12 месяцев. Возврат или обмен в течение 14 дней. →
	Доставка Новая Почта в отделение/почтомат или курьером до вашего адреса →
	Оплата При получении или предоплата →

Описание

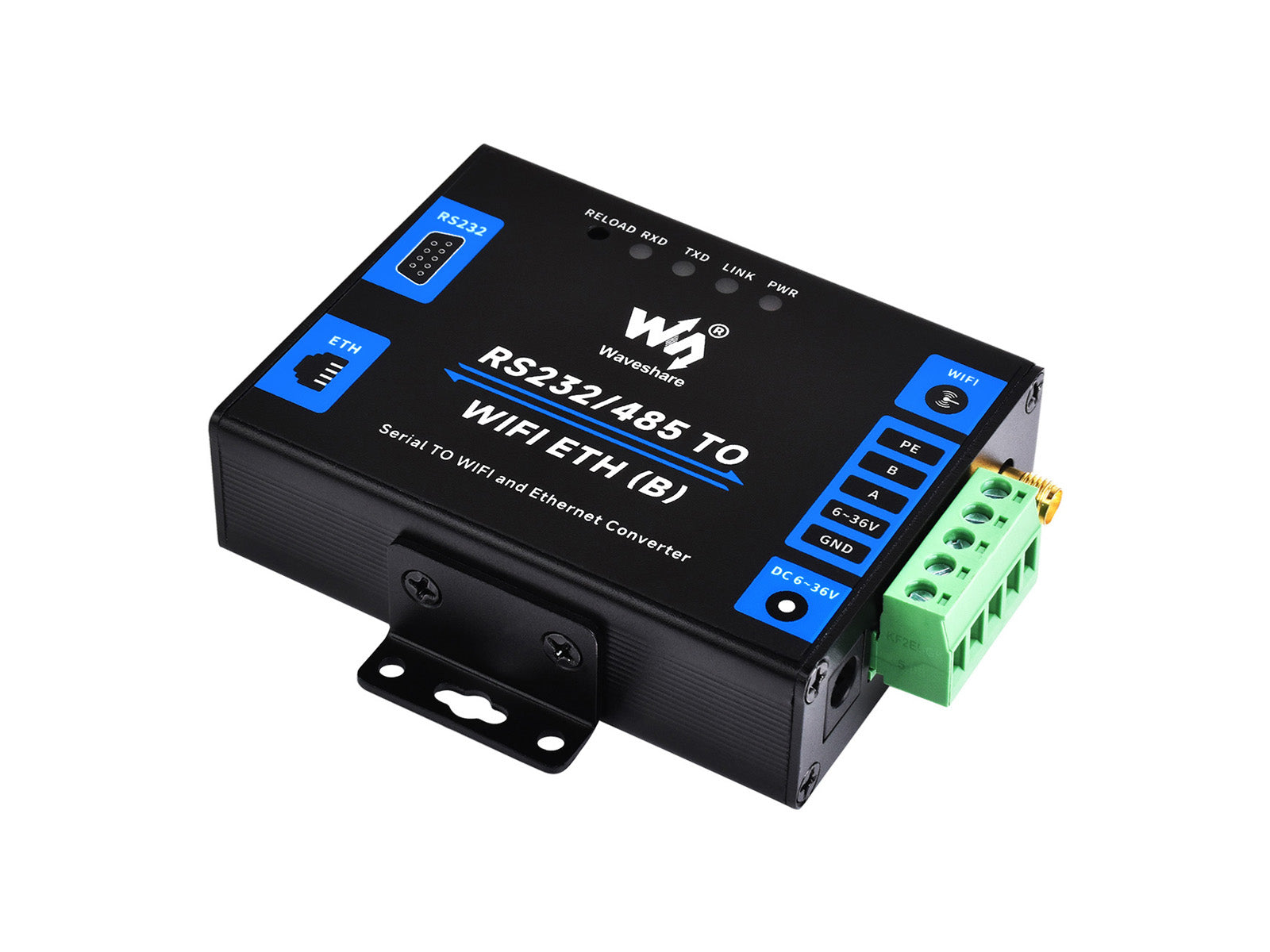

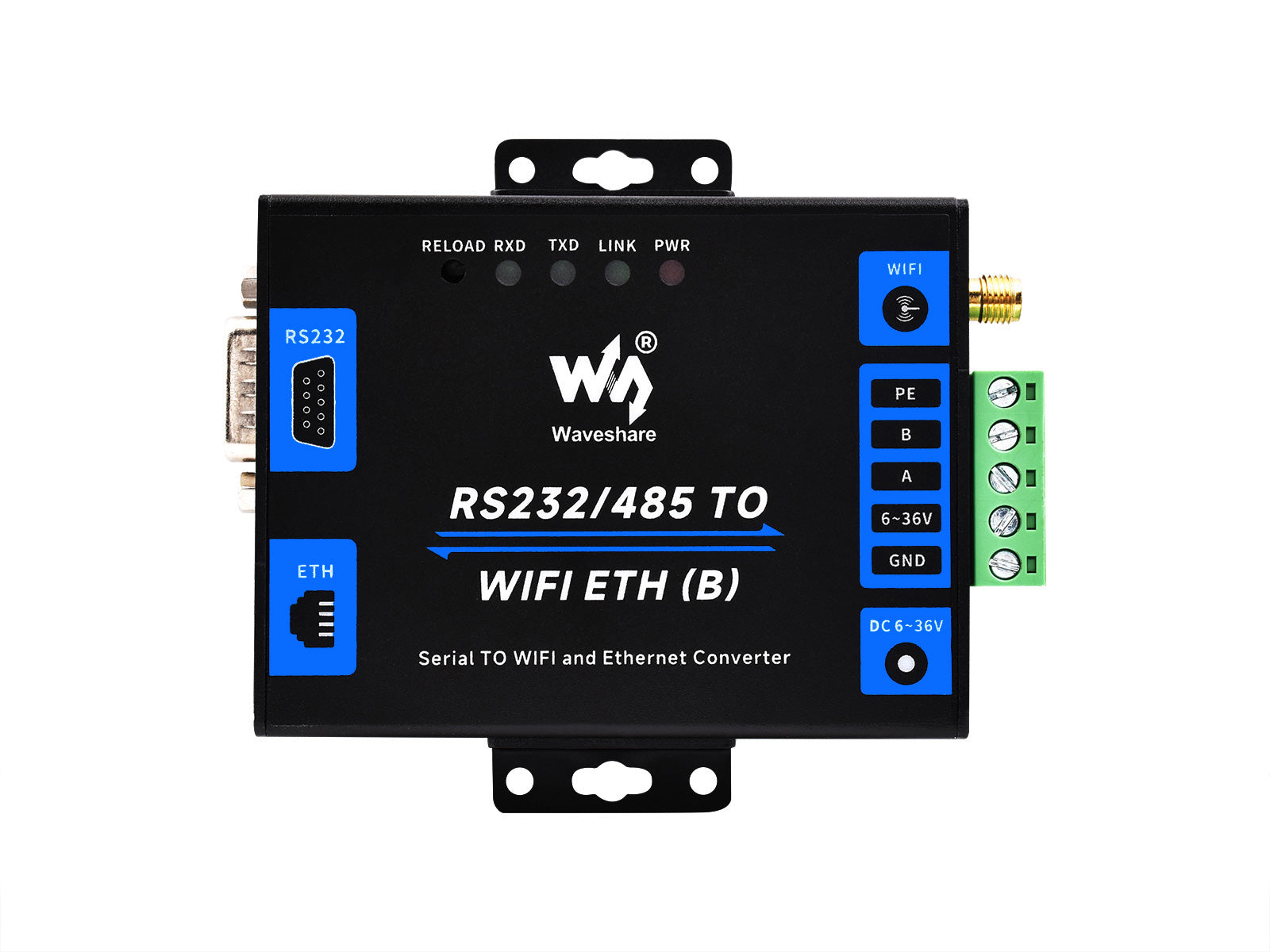

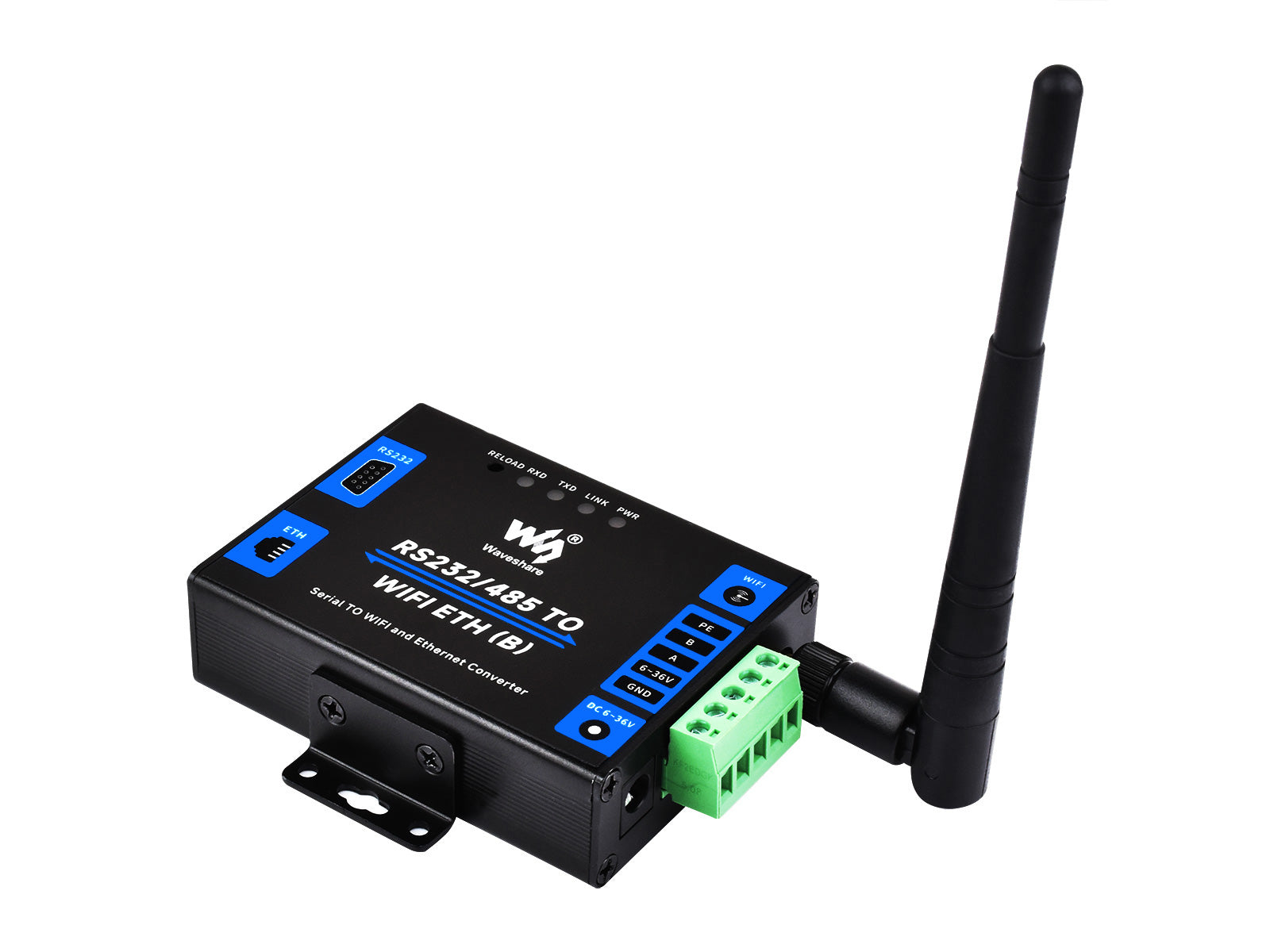

Промышленный последовательный сервер RS232/485 → WiFi и Ethernet

Шлюз Modbus и MQTT, металлический корпус, настенное и DIN-реечное крепление, опциональная функция PoE

Краткий обзор

Это промышленный шлюз IoT / сборщик данных для последовательных интерфейсов RS232/485. Устройство объединяет в себе несколько функций: последовательный сервер, шлюз Modbus, шлюз MQTT, преобразователь последовательного порта в HTTPD Client и т.д. Благодаря интерфейсам RS232, RS485, WiFi и Ethernet модуль реализует функции: последовательный порт → WiFi, последовательный порт → Ethernet, Ethernet → WiFi и другие.

Широкий диапазон питания: 6–36 В постоянного тока; опциональная функция PoE
Промышленный металлический корпус с настенным и DIN-реечным креплением
Компактный размер, простая установка, высокая надежность
Подходит для сбора данных, шлюзов IoT, систем безопасности и мониторинга приборов

Варианты версий

RS232/485 TO WIFI ETH (B)
Порт RJ45 без PoE

RS232/485 TO WIFI POE ETH (B)
Порт RJ45 с поддержкой PoE

Технические характеристики

Параметр	UART-WIFI232-B2	RS485 TO WIFI/ETH	RS232/485 TO WIFI ETH (B)	RS232/485 TO WIFI POE ETH (B)

Общие сведения
Описание	Встроенный модуль	Промышленный модуль на DIN-рейку, пластиковый корпус	Промышленный модуль на DIN-рейку / настенное крепление, металлический корпус, опциональная функция PoE
Питание	DC 3,3 В (±5%)	DC 5–36 В	DC 6–36 В	DC 6–36 В / порт PoE
Способ подключения питания	Штыревой разъем	Винтовой клеммник	Разъем DC 5,5 мм, винтовой клеммник	Разъем DC 5,5 мм, винтовой клеммник или порт PoE
Размеры (Д × Ш × В)	25,00 × 40,00 × 8,00 мм	109,66 × 28,00 × 64,71 мм	84,00 × 64,00 × 24,00 мм
Связь
Ethernet	10/100 Мбит/с, автоопределение (через штыревой разъем)	10/100 Мбит/с, автоопределение, разъем RJ45
WiFi	Стандарт 802.11b/g/n
Последовательный порт	UART	RS485 (защита ESD/EFT/Surge)	RS232 (защита ESD/EFT) RS485 (защита ESD/EFT/Surge)
Параметры беспроводной связи
Частотный диапазон	2,412 – 2,484 ГГц
Режимы WiFi	Station / AP / AP+Station
Безопасность	WPA-PSK / WPA2-PSK
Тип шифрования	TKIP / AES
Мощность передатчика	802.11b: +19 дБм (макс. при 11 Мбит/с) 802.11g: +18 дБм (макс. при 54 Мбит/с) 802.11n: +17 дБм (макс. HT20, MCS7); +17 дБм (макс. HT40, MCS7)
Чувствительность приемника	802.11b: −89 дБм (при 11 Мбит/с) 802.11g: −81 дБм (при 54 Мбит/с) 802.11n: −73 дБм (HT20, MCS7); −71 дБм (HT40, MCS7)
Параметры последовательного порта
Скорость передачи	300 – 460 800 бод
Бит четности	нет, нечетный, четный, mark, space
Биты данных	5 – 9 бит
Управление потоком	RTS/CTS	Отсутствует
Программное обеспечение
Протоколы	TCP / UDP / ARP / ICMP / DHCP / DNS / HTTP / MQTT
Настройка	Хост, веб-браузер, AT-команды через последовательный порт
Метод связи	Прямое TCP/IP-соединение, VCOM
Режимы работы	Прозрачная передача, последовательные команды, HTTPD Client, Modbus TCP ↔ Modbus RTU
Условия эксплуатации
Рабочая температура	−40°C … +85°C
Относительная влажность	5% – 95% (без конденсата)

Основная функция

Поддерживает преобразование RS232/485 → WiFi и Ethernet, Ethernet → WiFi и т.д.

Два последовательных интерфейса

Встроенные интерфейсы RS232 и RS485 — для большего охвата сценариев применения.

Ethernet и WiFi → RS232 / RS485

Порт Ethernet и WiFi могут одновременно отправлять данные на оба последовательных порта.

RS232 / RS485 → Ethernet и WiFi

Только один из портов RS232 или RS485 может одновременно отправлять данные на Ethernet и WiFi.

Несколько способов питания

Питание через порт PoE Ethernet* — соответствует стандарту IEEE 802.3af
Винтовой клеммник или разъем DC 5,5 мм — широкий диапазон напряжения DC 6–36 В

* Функция PoE доступна только в версии с поддержкой PoE.

Промышленный последовательный сервер

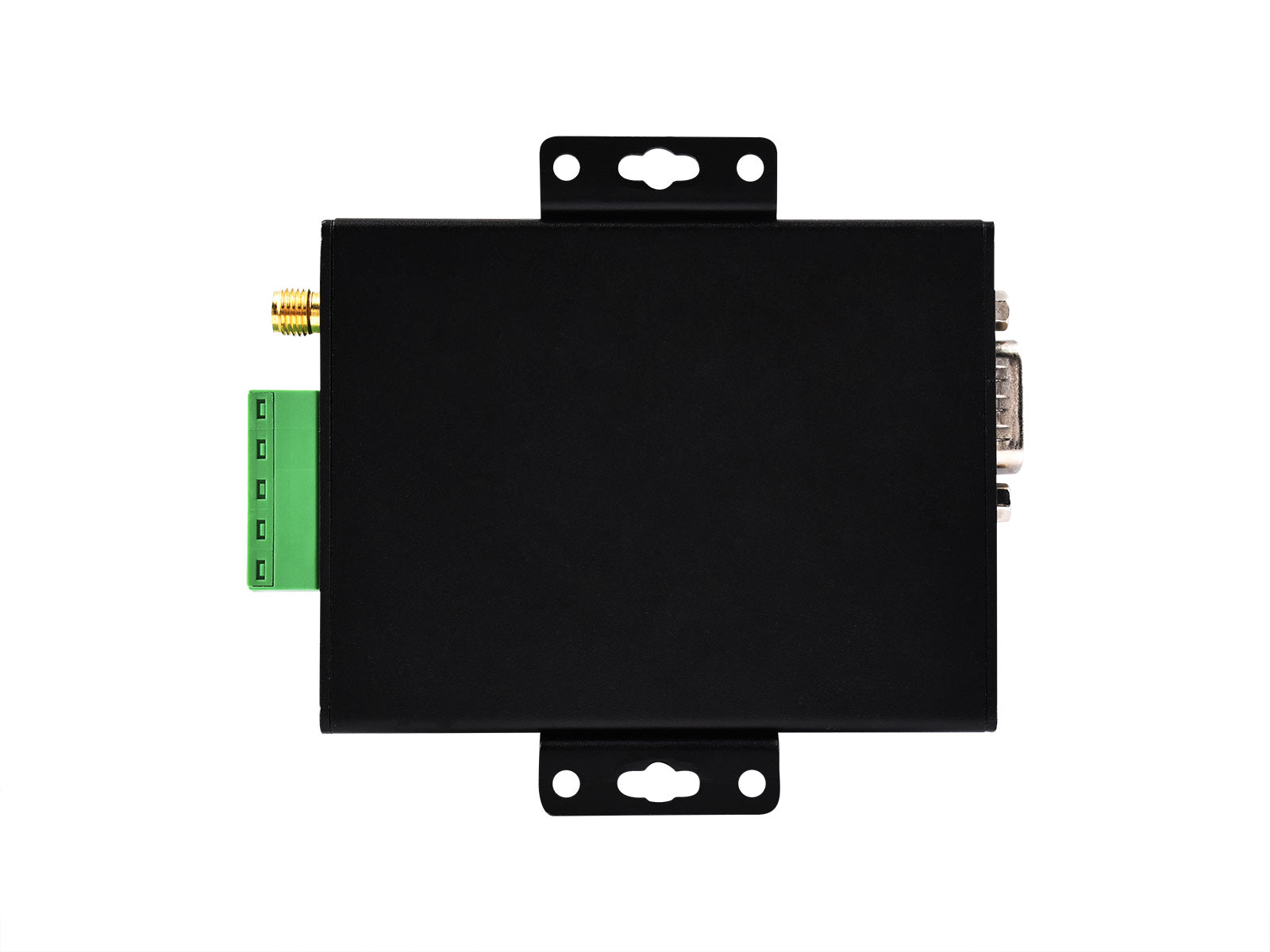

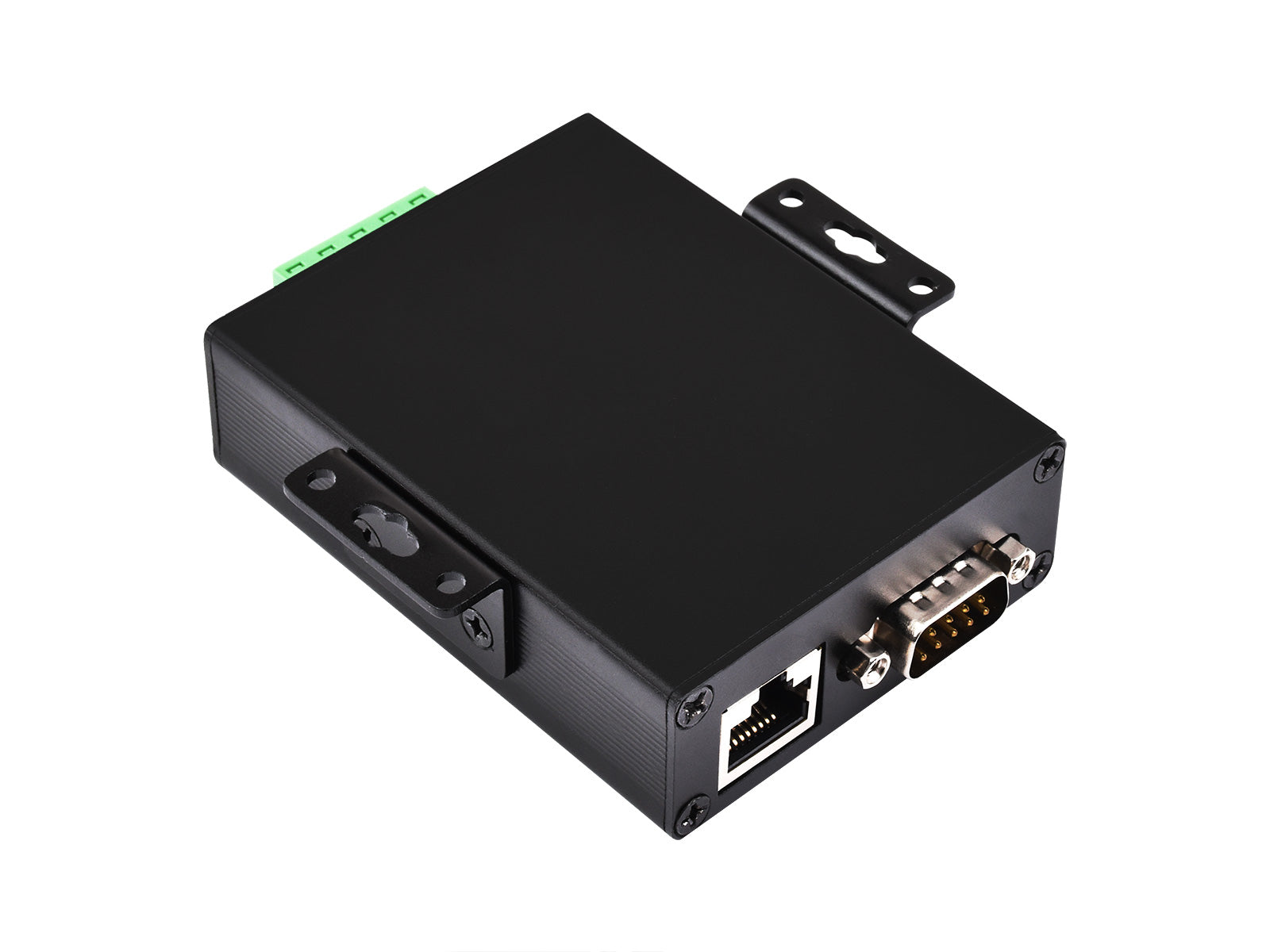

Корпус из промышленного алюминиевого сплава. Поддерживает настенное и DIN-реечное крепление. Компактный размер, простая установка, высокая экономичность.

Функциональная блок-схема

Режим прозрачной передачи

Поддерживает TCP Server, TCP Client, UDP Server, UDP Client.

Расширенные протоколы и режимы работы

Шлюз MQTT: устройство может подписываться на сообщения других MQTT-клиентов и публиковать темы на сервере. Поддерживается подписка на 6 сообщений и публикация 6 тем. Просмотр информации через терминал или облачную платформу.

HTTPD Client: после настройки HTTP-заголовка через AT-команды или веб-страницу модуль может отправлять данные на HTTP-сервер или получать данные с него.

Протокол распределения Socket: отправка данных на различные серверы без перезагрузки устройства.

Шлюз Modbus: поддерживает взаимное преобразование Modbus TCP ↔ Modbus RTU.

Поддержка нескольких режимов беспроводной сети

Режимы AP, STA и AP+STA.

Поддержка нескольких режимов проводной сети

Режимы APLAN, APWAN, Router и Bridge.

Дополнительные возможности

Несколько способов настройки

Поддерживает настройку через хост, веб-браузер и последовательный порт.

Режим AT-команд

Пользователь может запрашивать текущее состояние модуля или устанавливать параметры, отправляя AT-команды.

Протокол распределения Socket

В режиме прозрачной передачи последовательное устройство может отправлять данные на указанное Socket-соединение; сетевые данные каждого Socket передаются на последовательное устройство через последовательный порт.

Аппаратная защита

Защита от обратной полярности питания; защита интерфейсов связи от ESD и Surge; защита от быстрых электрических переходных процессов (EFT).

Настраиваемые регистрационные и heartbeat-пакеты

Регистрационный пакет используется для идентификации устройства на сервере, что позволяет серверу распознавать подключенное устройство.

Парт-номер: 2667
