Адаптер 4-CH RS485 TO POE ETH (B) (26361)
Адаптер 4-CH RS485 TO POE ETH (B) (26361)
SKU: 2637
Couldn't load pickup availability
| Warranty 12 months. Return or exchange within 14 days → | |
| Delivery Nova Poshta to branch/locker or courier to your address → | |
| Payment Pay on delivery or prepayment → |
Description
Деталі
4-канальний RS485 до RJ45 Ethernet серійний сервер, 4 канали RS485 незалежної роботи, промислово ізольований модуль для монтажу на рейку, двонаправлена прозора передача, шлюз Modbus, опціональна функція PoE
Промислово ізольований 4-канальний RS485 до RJ45 Ethernet серійний сервер
4-канальний RS485 до Ethernet, підтримка Modbus/MQTT/JSON, металевий корпус для монтажу на рейку
Основні характеристики
Це багатофункціональний пристрій для збору даних / IoT шлюз з 4-канальним RS485 та портом Ethernet (версія PoE опціональна), компактний розмір, легкий монтаж та економічний. Підходить для застосувань, таких як збір даних, IoT шлюз, безпека та IoT, моніторинг розумних приладів, що відповідає різним сценаріям застосування.
- 4-канальний RS485 може працювати незалежно без взаємного впливу одночасно, забезпечуючи більш ефективну передачу даних
- Поєднує кілька функцій в одному, включаючи серійний сервер, шлюз Modbus, шлюз MQTT та RS485 до JSON тощо
- Використовує гвинтовий клемник для стабільного введення живлення
- Конструкція корпусу для настінного та монтажу на рейку, легкий монтаж для швидкого розгортання та розширення
Варіанти версій
4-CH RS485 TO ETH (B)
4-канальний RS485 + звичайний мережевий порт + електрична ізоляція
4-CH RS485 TO POE ETH (B)
4-канальний RS485 + мережевий порт PoE + електрична ізоляція
Технічні характеристики
| Параметр | 4-CH RS485 TO ETH (B) | 4-CH RS485 TO POE ETH (B) |
|---|---|---|
| Опис | 4-канальний RS485 + звичайний мережевий порт + електрична ізоляція | 4-канальний RS485 + мережевий порт PoE + електрична ізоляція |
| Тип продукту | Серійний сервер, шлюз Modbus, шлюз MQTT | |
| Основна функція | Двонаправлена прозора передача даних між RS485 та Ethernet | |
| Комунікаційний інтерфейс | Порт RS485 × 4, мережевий порт × 1 | |
| Живлення | DC 6–45V гвинтовий клемник | DC 6–45V гвинтовий клемник або порт PoE |
| Захист ізоляції | Ізоляція живлення, ізоляція сигналу | |
| Комунікація | ||
| Ethernet | RJ45 | RJ45 з підтримкою PoE, відповідає IEEE 802.3af |
| Деталі Ethernet | 10/100M автоматичне узгодження RJ45 роз'єму, захист від перенапруги 2 кВ | |
| Серійний порт | Ізольований RS485 (4 канали можуть приймати та передавати незалежно одночасно) | |
| Специфікація серійного порту | ||
| Швидкість передачі | 300–115200 бод | |
| Біт парності | немає, непарна, парна, позначка, пробіл | |
| Біт даних | 5–9 бітів | |
| Керування потоком | Н/Д | |
| Програмне забезпечення | ||
| Протокол | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS | |
| Конфігурація | хост, веб-браузер, бібліотека функцій управління пристроєм | |
| Метод комунікації | Пряма комунікація TCP/IP, VCOM | |
| Режим роботи | TCP сервер, TCP клієнт (співіснує з TCP сервером), UDP, UDP мультикаст | |
| Інші параметри | ||
| Температура роботи | –40°C–85°C | |
| Діапазон вологості | 5–95% відносної вологості | |
| Розміри | Д × Ш × В: 91,0 × 64,5 × 24,2 мм | |
Основна функція
Двонаправлена прозора передача даних між 4-канальним RS485 та Ethernet
Кілька варіантів живлення
Підтримка живлення від мережевого порту PoE*, відповідає стандарту IEEE 802.3af PoE
Підтримка гвинтового клемника для живлення, широкий діапазон вхідної напруги DC 6–45V
* Ця функція доступна тільки на версії PoE
Промислово-орієнтований серійний сервер
Промислова конструкція для монтажу на рейку, підтримка настінного та монтажу на рейку, компактний розмір, легкий монтаж, економічний
Підтримка шлюзу Modbus
Підходить для оновлення мережі Modbus, може використовуватися з конкретним програмним забезпеченням конфігурації
Кілька режимів комунікації
Підтримує TCP сервер / TCP клієнт / UDP мультикаст / режим UDP
* Примітка: Цей модуль має 4 канали, і кожен канал підтримує вищезазначені функції окремо
MQTT/JSON до Modbus
Більш гнучке перетворення між різними протоколами
При використанні як шлюз MQTT пристрої можуть завантажувати серійні дані на сервер MQTT за допомогою протоколу MQTT через прозору передачу. Підтримувані сервери включають Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо. Отримані дані Modbus RTU або нестандартні серійні дані можуть бути розібрані у форматі JSON та упаковані в пакет даних MQTT для завантаження.
При використанні як шлюз збору даних JSON пристрої можуть бути підключені до приладів збору даних через з'єднання RS485, потім автоматично отримувати дані, перетворювати дані у формат JSON та нарешті відправляти на сервер. Отримані дані підтримують приладу Modbus RTU 645 версія 97, приладу 645 версія 07, а також різні нестандартні протоколи RS485. Формат завантажених даних можна налаштувати через хост, а протокол завантаження JSON може бути протоколом MQTT, протоколом HTTP POST, протоколом HTTP GET тощо.
Підтримка опитування кількох хостів
Різні мережеві пристрої будуть ідентифіковані та відповідати окремо,
більше немає проблеми перехресних розмов при комунікації з кількома мережевими пристроями
Користувацький пакет серцебиття/реєстрації
Легко для хмарної комунікації та ідентифікації пристрою
Підтримка протоколу NTP
Отримання інформації про мережевий час для серійного виводу або завантаження даних
Кілька методів конфігурації
Підтримує конфігурацію веб-браузера, отримання динамічної IP через DHCP,
протокол DNS підключений до адреси сервера домену
Кілька захистів, безпечна та стабільна робота
Вбудована ізоляція живлення та сигналу, може забезпечити стабільну напругу ізоляції з високою надійністю та сильною стійкістю до перешкод. Вбудована трубка придушення перехідної напруги (TVS) може ефективно придушити напругу перенапруги та перехідну пікову напругу в ланцюзі, захист від блискавки та ESD. Вбудований перезаряджуваний запобіжник та діод захисту для забезпечення стабільного виводу струму та напруги, запобігає перевантаженню та перенапруженню, покращує характеристики ударостійкості
Корпус з алюмінієвого сплаву
Корпус з алюмінієвого сплаву з піскоструминням та анодним окисленням
Міцний та довговічний, модний та приємний на дотик

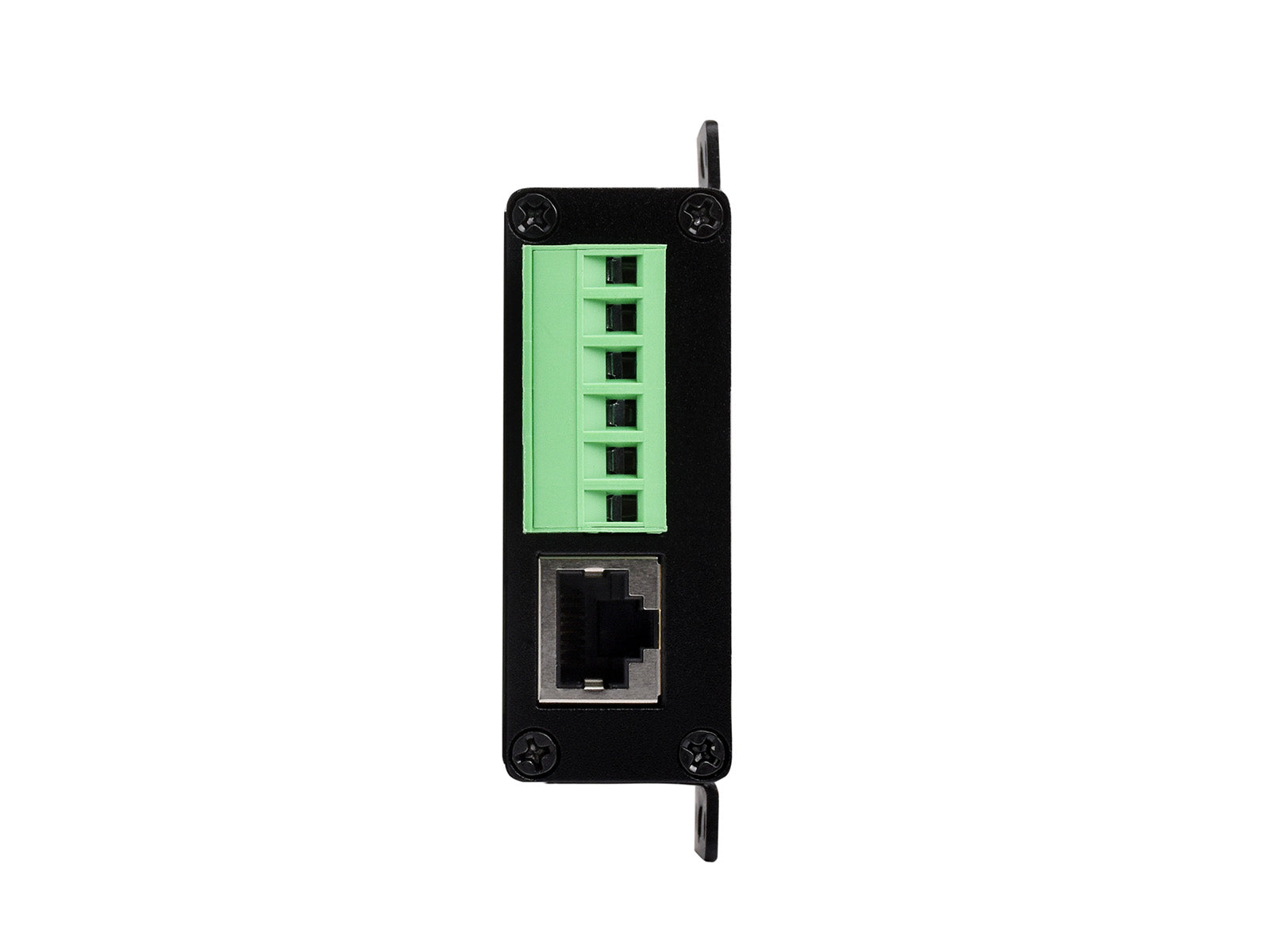

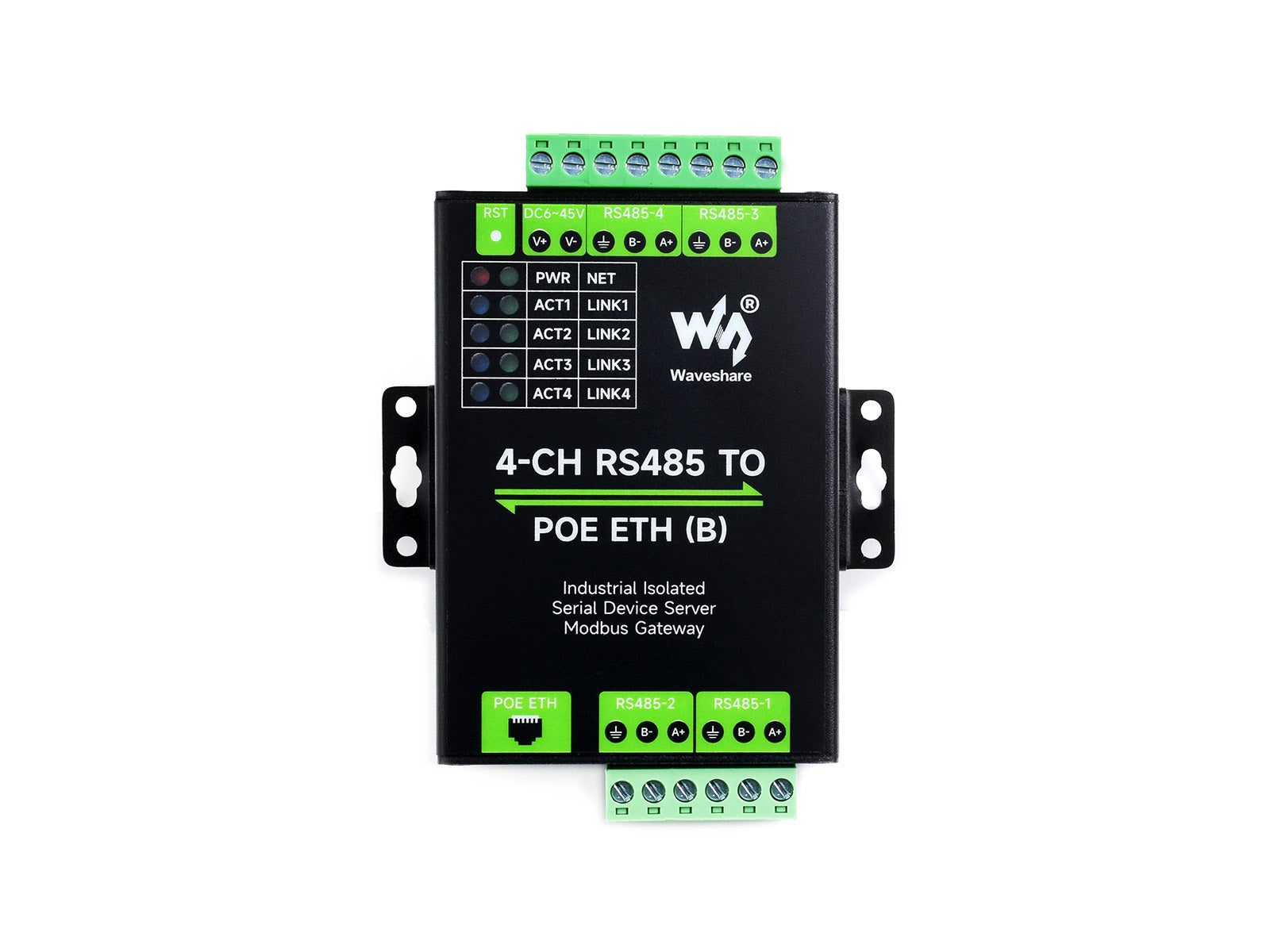

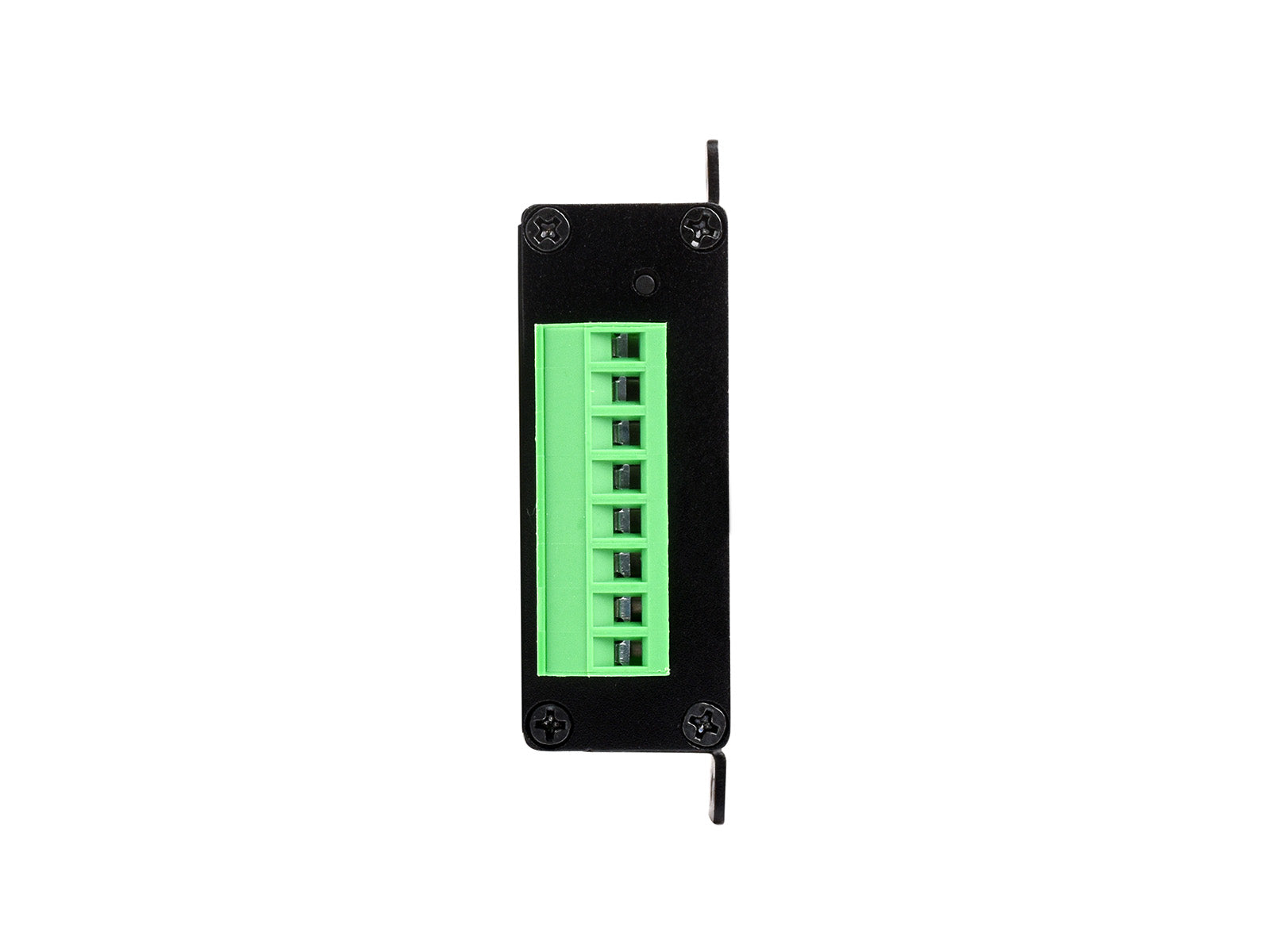

Опис інтерфейсу

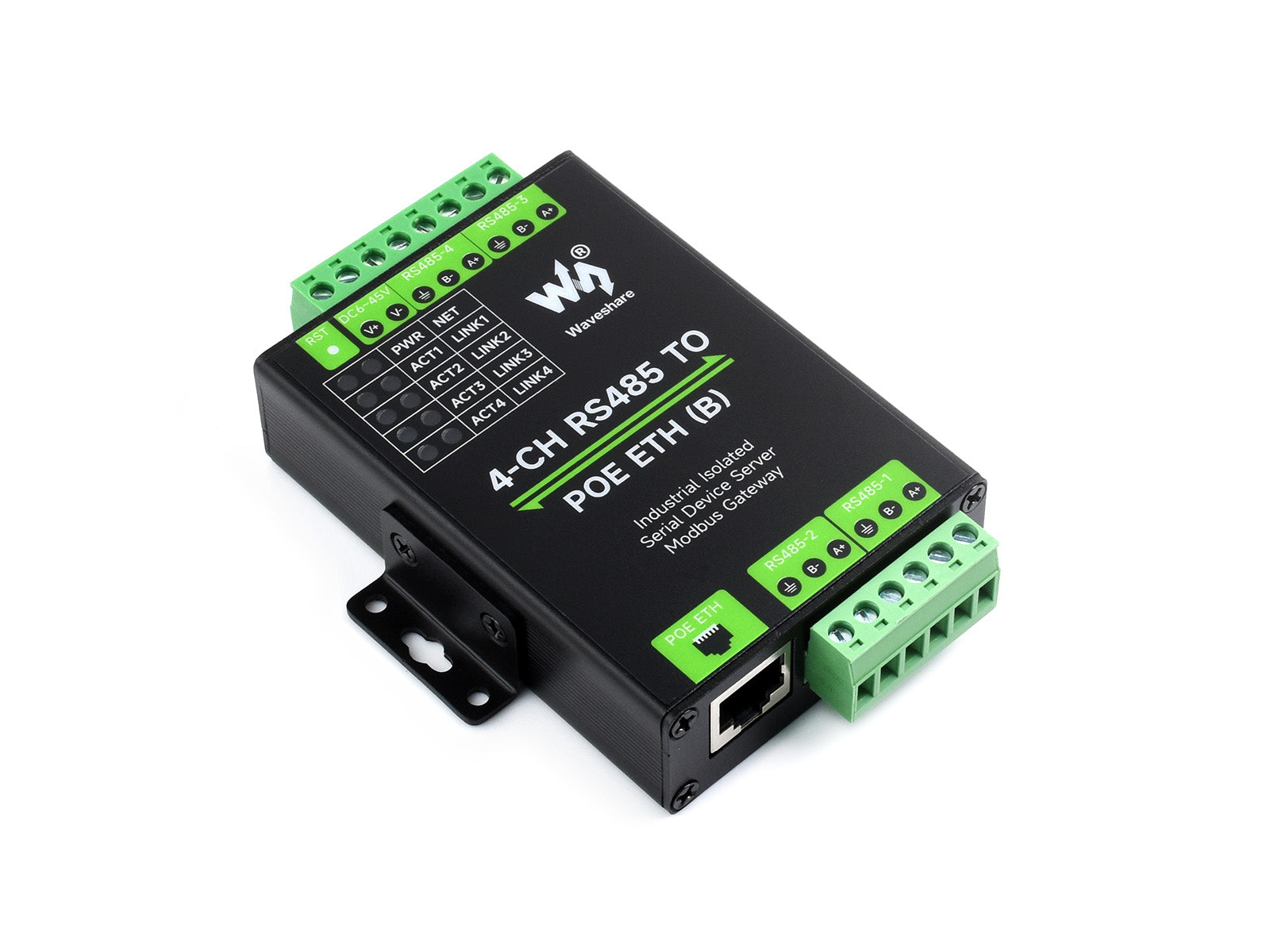

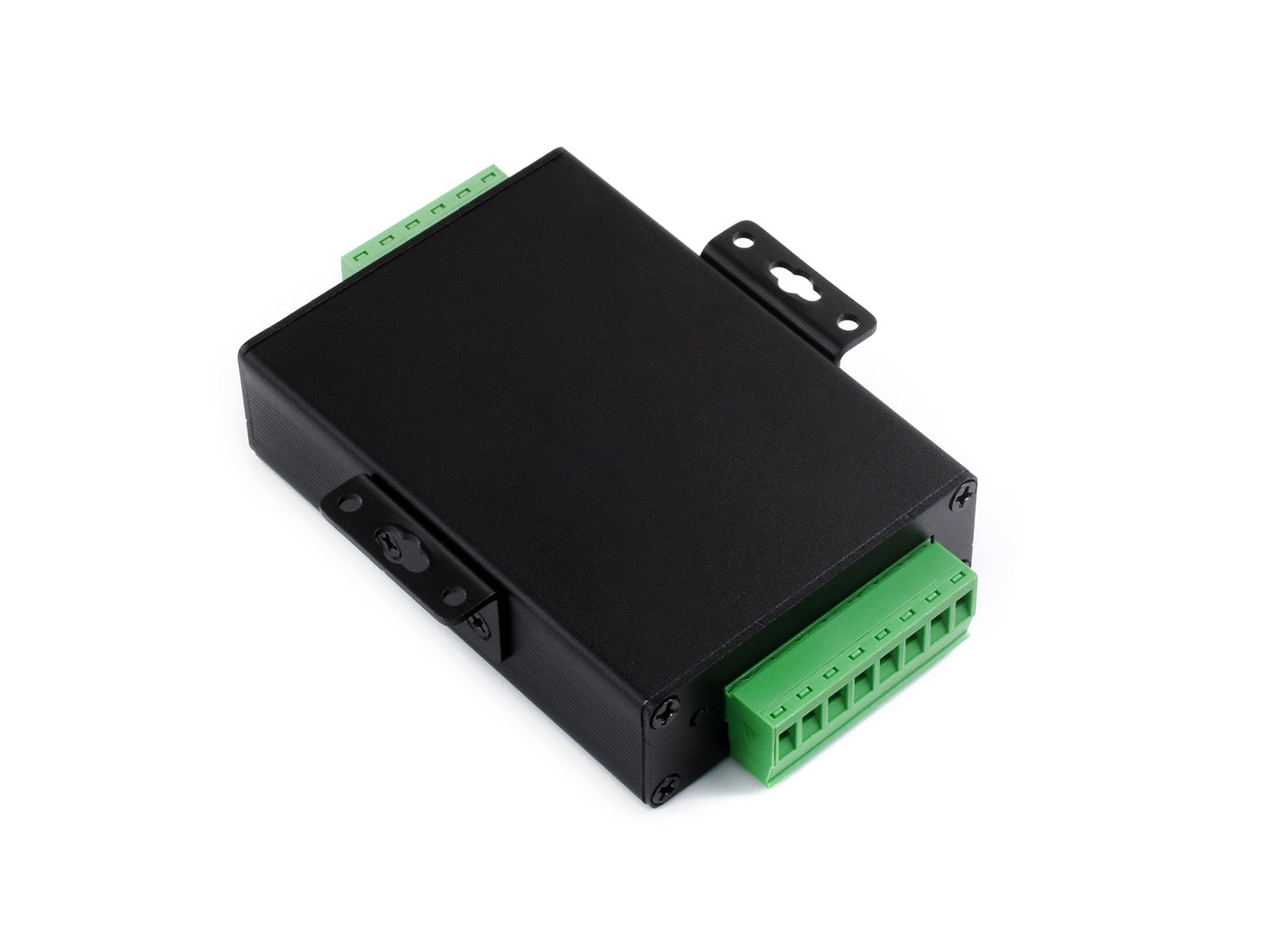

Показ продукту
* Тільки для довідки, будь ласка, зверніться до змісту упаковки для детального списку деталей
Габаритні розміри
Підтримка масового налаштування
Підтримка налаштування програмного та апаратного забезпечення
Включаючи апаратний інтерфейс, LOGO, етикетку, корпус та веб-сторінку тощо
Посібник вибору
| Модель | Мережевий порт | Захист ізоляції | Тип серійного порту | Методи живлення | Діапазон напруги | Розміри (Д × Ш × В) |
|---|---|---|---|---|---|---|
 RS485 TO ETH (B) |
Звичайний мережевий порт | — | Одиничний серійний сервер | Гвинтовий клемник | DC 9–24V | 87,0 × 36,0 × 59,0 мм |
 RS485 TO POE ETH (B) |
Мережевий порт PoE | Ізоляція живлення, ізоляція сигналу | Одиничний серійний сервер | Гвинтовий клемник + порт PoE |
