Адаптер USB TO 8CH TTL (27076)
Адаптер USB TO 8CH TTL (27076)
Звичайна ціна
0₴
Звичайна ціна
Ціна зі знижкою
0₴
Ціна за одиницю
за
Артикул: 2053
Не вдалося завантажити відомості про доступність самовивозу
| Доставка Нова Пошта у відділення/поштомат або кур'єром до вашої адреси → | |
| Оплата При отриманні або передоплата → |
Опис

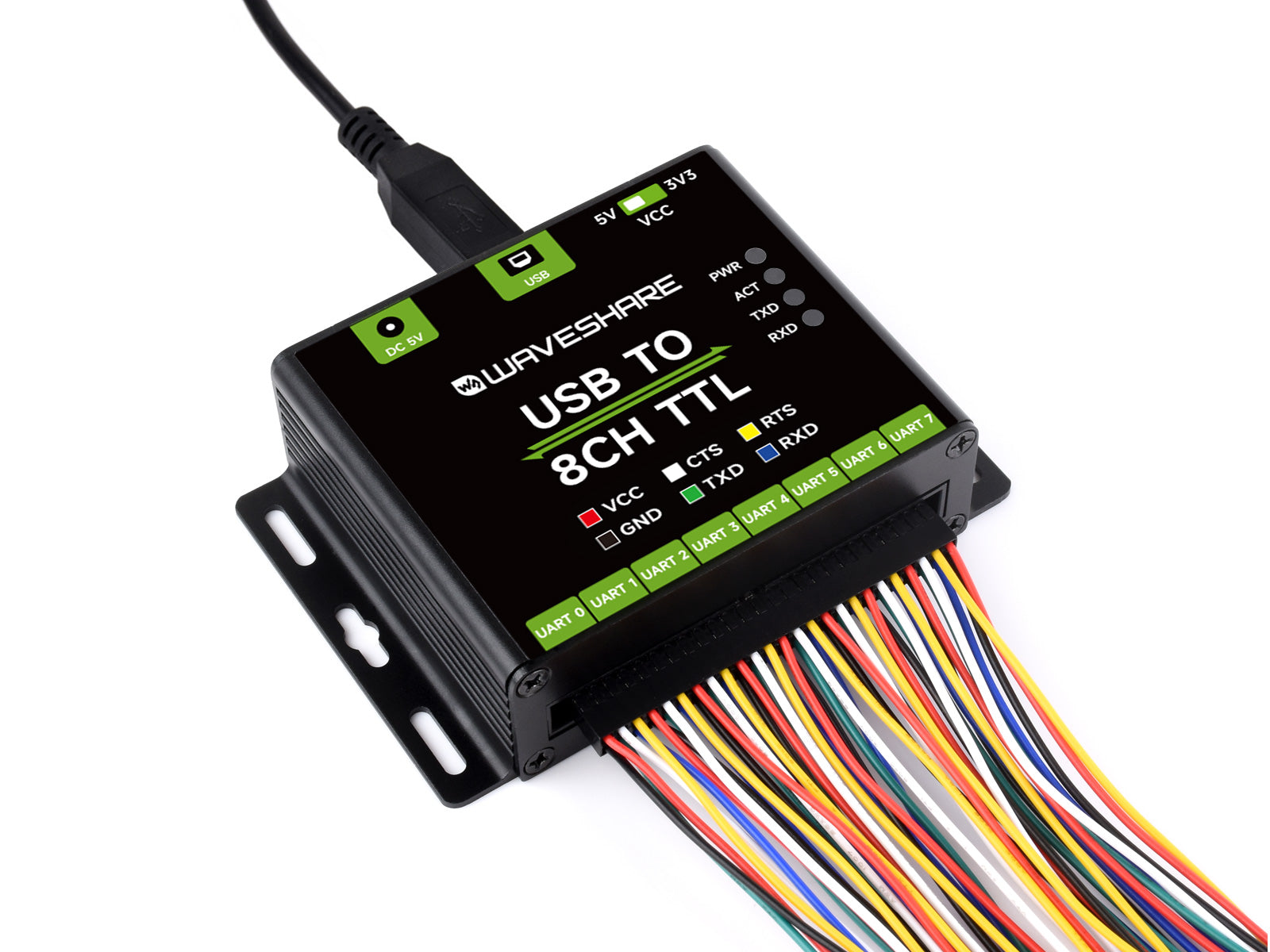

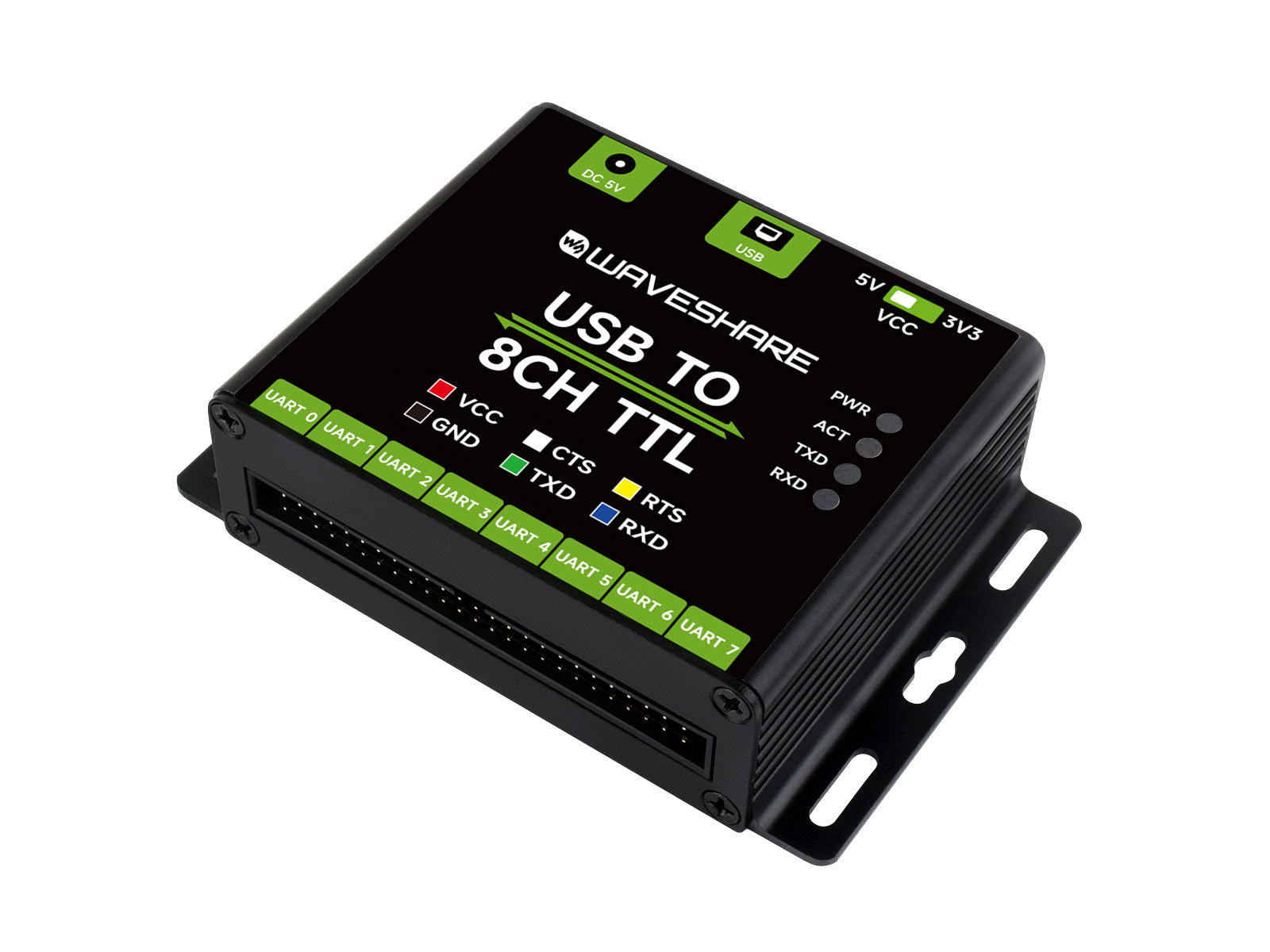

Промислові USB TO 8CH TTL конвертер
Промислові USB TO 8CH TTL UART конвертер
Стабільна передача | Багато пристроїв | Багато систем
Основні характеристики
- Розширення USB на 8 каналів TTL (UART) з апаратним керуванням потоком, дозволяє одночасну та незалежну комунікацію для кожного каналу
- Вбудований самовідновлювальний запобіжник та захисні діоди, забезпечують стабільні вихідні струм/напругу, захист від перевищення струму/напруги, покращена стійкість до ударів
- Вбудований TVS (Transient Voltage Suppressor), ефективно придушує імпульсну та перехідну напругу в ланцюзі, захист від блискавки та ESD
- Вбудований трансформатор напруги з захистом від перевищення та ESD, безпечна та стабільна комунікація
- Вбудований перемикач рівня напруги TTL 3.3V та 5V, дозволяє вибір рівня TTL
- Корпус з алюмінієвого сплаву з матовою окисленою поверхнею, обробка ЧПУ, міцний та довговічний, добре виготовлений
- 4 світлодіоди для індикації живлення та статусу приймача-передавача
Технічні характеристики
| ТИП ПРОДУКТУ | Промислові USB to TTL конвертер | |
|---|---|---|
| Порт хоста | USB | |
| Порт пристрою | TTL (UART) | |
| Швидкість передачі | 1200 бод ~ 2 Мбод | |
| USB | Робоча напруга | 5V |
| Роз'єм | USB-B | |
| Захист | 200 мА самовідновлювальний запобіжник, ESD захист | |
| Живлення | Роз'єм | 5V DC розетка живлення |
| Захист | Захист від перевищення напруги та захист від зворотної полярності | |
| TTL (UART) | Роз'єм | 50PIN заголовок з захистом від зворотного підключення |
| Захист | TVS діод, захист від перевищення та ESD захист | |
| Рівень TTL | 3.3V/5V (налаштовується) | |
| Індикатори | PWR | Індикатор живлення, світиться червоним при USB підключенні та виявленні напруги |
| ACT | Індикатор статусу, світиться зеленим при виявленні драйвера | |
| TXD | Індикатор TX, світиться при передачі даних з USB порту | |
| RXD | Індикатор RX, світиться при отриманні даних від портів пристрою | |
| Робоче середовище | Температура | -40℃ ~ 85℃ |
| Вологість | 5%RH ~ 95%RH | |
| Операційна система | Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7 | |
Багаторівневий захист, безпечна та стабільна робота
- Вбудований самовідновлювальний запобіжник та захисні діоди, забезпечують захист від перевищення струму/напруги, покращена стійкість до ударів
- Вбудований TVS (Transient Voltage Suppressor), ефективно придушує імпульсну та перехідну напругу в ланцюзі, захист від блискавки та ESD
- Вбудований трансформатор напруги з захистом від перевищення та ESD, безпечна та стабільна комунікація
Підтримка багатьох систем
Сумісний з популярними системами, такими як Win7/8/8.1/10/11, Mac, Linux, Android...
Приклади застосування
Придатний для промислових/офісних умов з суворими вимогами до робочого середовища та пристроїв

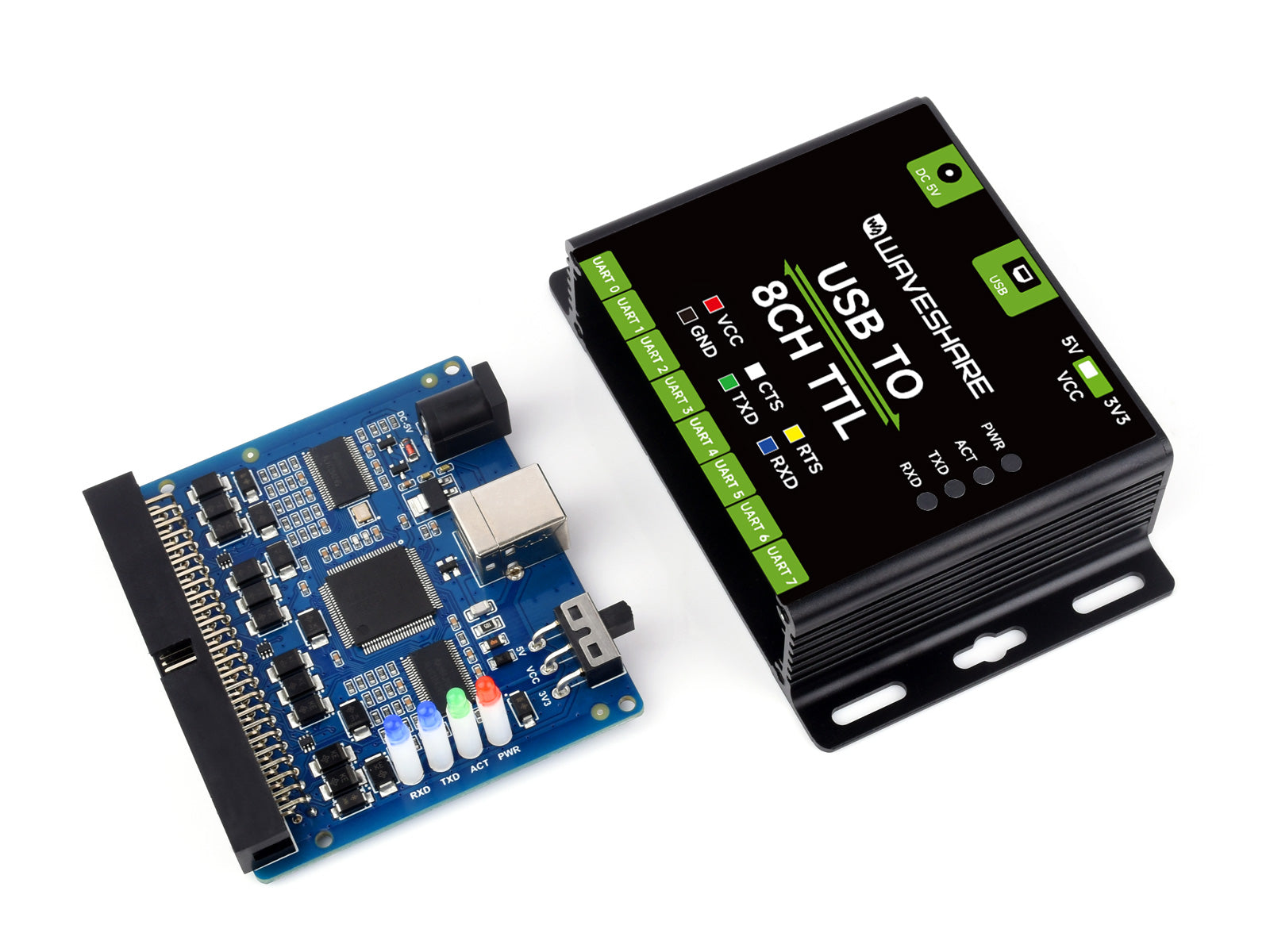

Розширення USB на 8CH TTL UART
Промислова мікросхема, 8 каналів TTL, дозволяє одночасну та незалежну комунікацію
Компактний розмір, легке встановлення
Гнучке встановлення, придатне для різних пристроїв для розширення TTL інтерфейсів

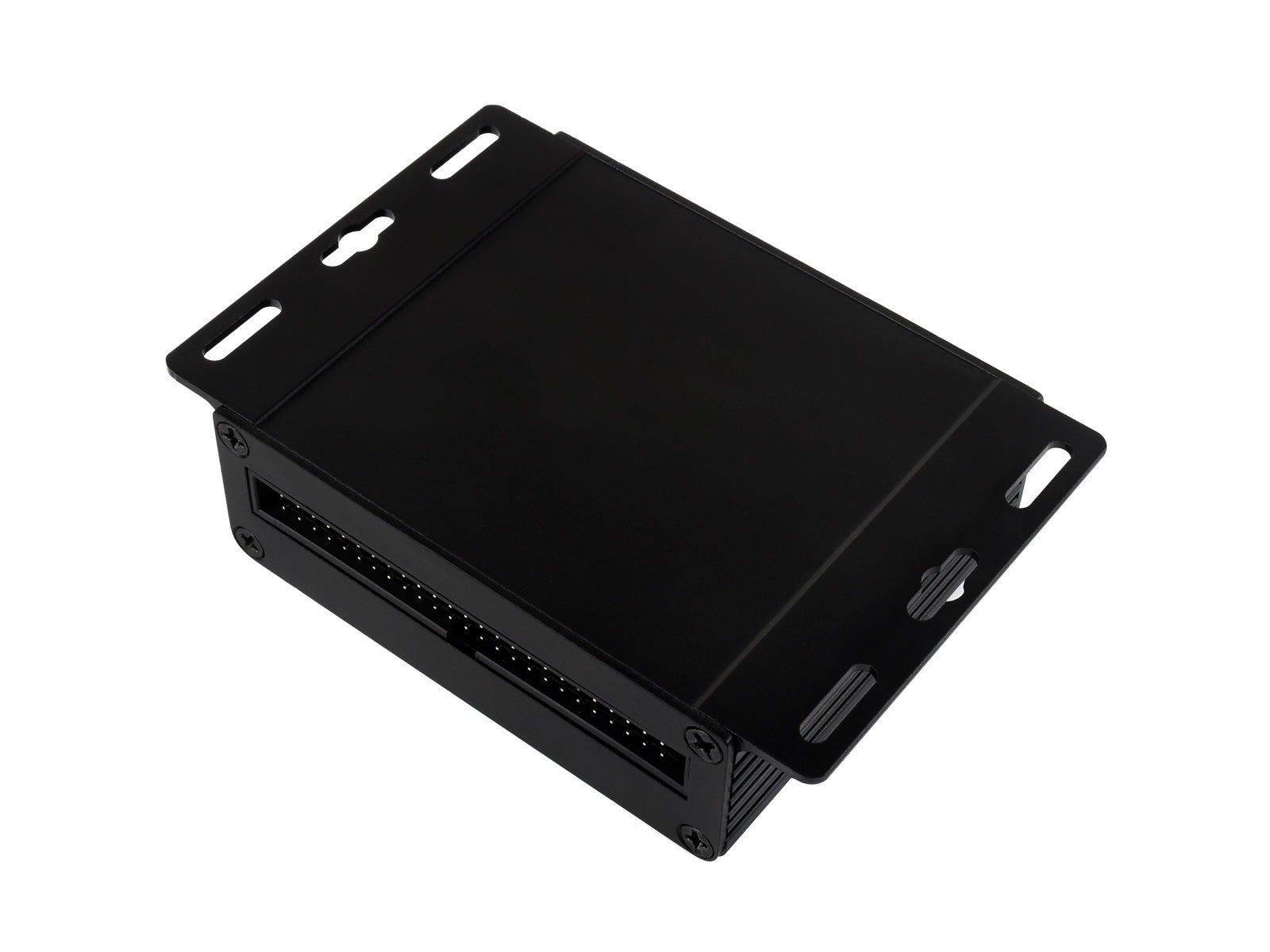

Отвори для зворотного монтажу
Легкий настінний монтаж, промислові алюмінієві корпус, міцний та довговічний

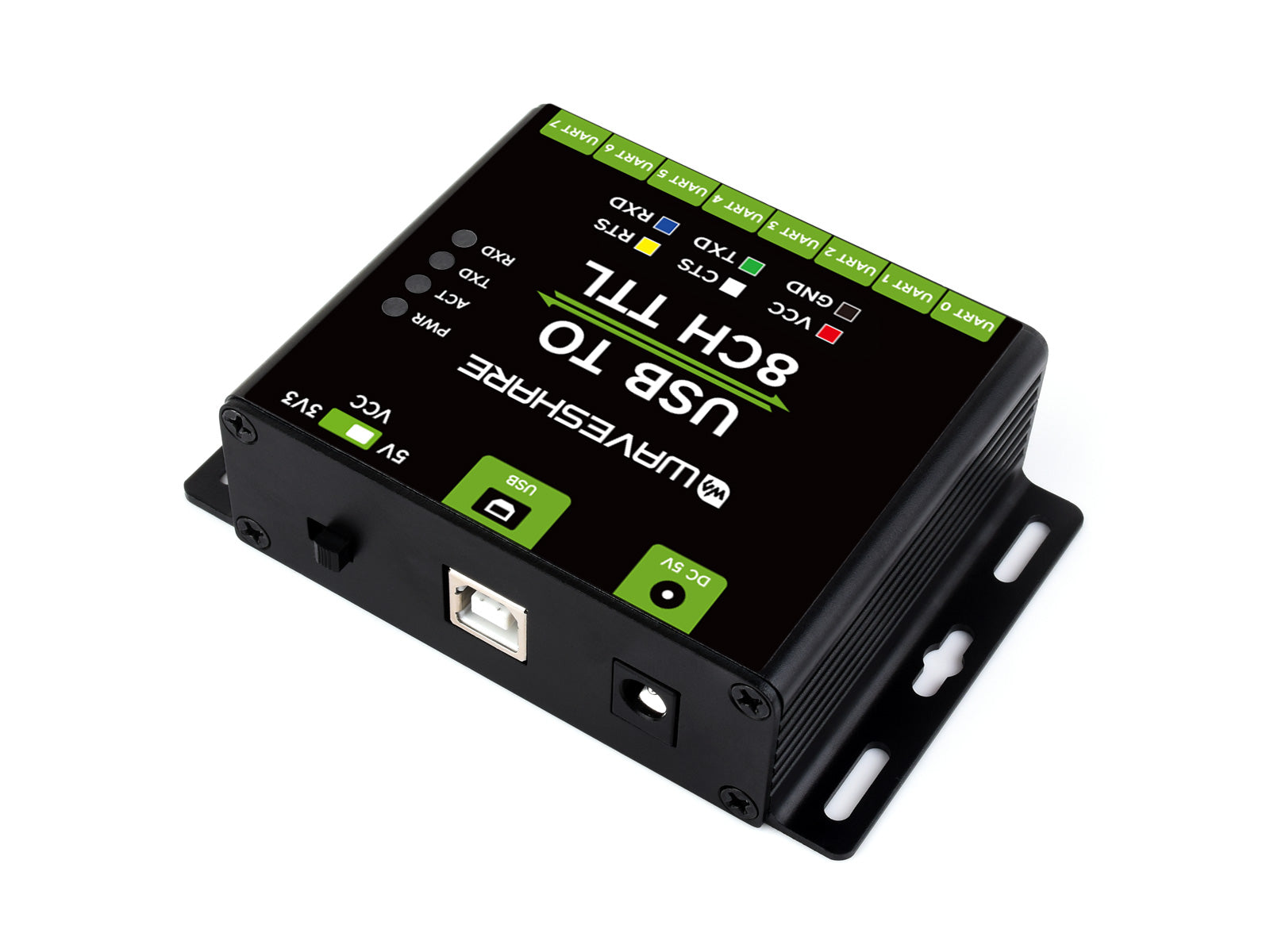

Опис інтерфейсів
Опис індикаторів
| PWR | Індикатор живлення, світиться червоним при USB підключенні та виявленні напруги |
|---|---|
| ACT | Індикатор статусу, світиться зеленим при виявленні драйвера |
| TXD | Індикатор TX, світиться при передачі даних з USB порту |
| RXD | Індикатор RX, світиться при отриманні даних від портів пристрою |
Визначення виводів
| VCC | Вихід 5V або 3.3V, налаштовується перемикачем |
|---|---|
| GND | Земля |
| TXD | Підключення до MCU.RXD |
| RXD | Підключення до MCU.TXD |
| RTS | Підключення до MCU.CTS |
| CTS | Підключення до MCU.RTS |
Габаритні розміри
Ресурси та послуги
Wiki: www.waveshare.com/wiki/USB_TO_8CH_TTL
Вибір USB to серійного порту конвертера
| Модель | Опис | Конвертер серійного порту |
|---|---|---|
 USB TO RS232/485/TTL |
USB на одноканаловий серійний порт; Рішення FT232RL; Промислового класу, з ізоляцією; Підтримка настінного та настільного монтажу |
Одноканаловий конвертер серійного порту:
|
 USB TO RS232/485/TTL (B) |
USB на одноканаловий серійний порт; Рішення CH343G; Промислового класу, з ізоляцією; Підтримка настінного та настільного монтажу |
Одноканаловий конвертер серійного порту:
|
 USB TO RS232/485/422/TTL |
USB на одноканаловий серійний порт; Рішення FT232RNL; Промислового класу, з ізоляцією; Підтримка настінного та рейкового монтажу |
Одноканаловий конвертер серійного порту:
|
 USB TO UART/I2C/SPI/JTAG |
USB на 2-канальний серійний порт; Рішення CH347T; Промислового класу, без ізоляції; Підтримка настінного та настільного монтажу |
Багатофункціональний конвертер серійного порту:
|
 USB TO 4CH TTL |
USB на 4-канальний серійний порт; Рішення CH344; Промислового класу, без ізоляції; Підтримка настінного та настільного монтажу |
4-канальний конвертер серійного порту:
|
 USB TO 4CH RS485 |
USB на 4-канальний серійний порт; Рішення CH344; Промислового класу, без ізоляції; Підтримка настінного та настільного монтажу |
4-канальний конвертер серійного порту:
|
 USB TO 4CH RS485 (B) |
USB на 4-канальний серійний порт; Рішення CH344; Промислового класу, з ізоляцією; Підтримка настінного та настільного монтажу |
4-канальний конвертер серійного порту:
|
 USB TO 4CH RS232/485 |
USB на 4-канальний серійний порт; Рішення FT4232HL; Промислового класу, з ізоляцією; Підтримка настінного та рейкового монтажу |
4-канальний конвертер серійного порту:
|
 USB TO 4CH RS232 |
USB на 4-канальний серійний порт; Рішення FT4232HL; Промислового класу, з ізоляцією; Підтримка настінного та настільного монтажу |
4-канальний конвертер серійного порту:
|
 USB TO 4CH RS485/422 |
USB на 4-канальний серійний порт; Рішення FT4232HL; Промислового класу, з ізоляцією; Підтримка настінного та рейкового монтажу |
4-канальний конвертер серійного порту:
|
|
USB TO 4CH Serial Converter |
USB на 4-канальний серійний порт; Рішення FT4232HL; Промислового класу, з ізоляцією; Підтримка настінного та настільного монтажу |
4-канальний конвертер серійного порту:
|
Парт-номер:
