Адаптер USB TO TTL (B) (21550)
Адаптер USB TO TTL (B) (21550)
Regular price
393₴
Regular price
Sale price
393₴
Unit price
per
SKU: 2684
Couldn't load pickup availability
| Warranty 12 months. Return or exchange within 14 days → | |
| Delivery Nova Poshta to branch/locker or courier to your address → | |
| Payment Pay on delivery or prepayment → |
Description
USB TO TTL КОНВЕРТЕР
Оригінальний CH343G | Стабільна передача даних | Підтримка багатьох пристроїв та ОС
Промислова якість
Ключові особливості
- Вбудований самовідновлюваний запобіжник та TVS-діод — захист від перевантаження по струму, перенапруги, зворотного підключення та ESD; підвищена стійкість до перешкод, безпечна та стабільна робота
- Вбудована схема захисту IO для придушення імпульсних перешкод
- Перемикач рівня TTL між 3,3 В і 5 В — легко обирайте потрібний рівень сигналу
- 3 світлодіодних індикатори для зручного контролю живлення та стану сигналів TX/RX
- Якісний пластиковий корпус із матовою поверхнею, ретельне виготовлення
- IDC-роз'єм із захистом від неправильного підключення (fool-proof)
Технічні характеристики
| Категорія продукту | Промисловий USB TO TTL конвертер | Хост-порт | USB |
|---|---|---|---|
| Швидкість передачі даних | 50 бод — 6 Мбод | Порт пристрою | UART |
| USB-порт | Роз'єм: USB-A Захист: самовідновлюваний запобіжник, ESD-захист |
||
| UART-порт | Роз'єм: 8-контактний роз'єм із захистом від неправильного підключення Захист: IO-захисний діод |
||
| Індикатори |
PWR — індикатор живлення, світиться червоним при виявленні напруги USB TXD — індикатор TX, світиться червоним під час відправлення даних з USB-порту RXD — індикатор RX, світиться червоним під час отримання даних портом пристрою |
||
Багаторівневий захист — безпечна та стабільна робота
Вбудований самовідновлюваний запобіжник та TVS-діод забезпечують захист від перевантаження по струму, перенапруги, зворотного підключення та ESD, підвищуючи стійкість до перешкод і гарантуючи безпечну стабільну передачу даних.
Підтримка популярних операційних систем
Сумісний з популярними ОС: Windows 7/8/8.1/10/11, Mac, Linux, Android та іншими.
Три світлодіодних індикатори
Зручний контроль робочого стану пристрою — ідеально для програмування та налагодження.

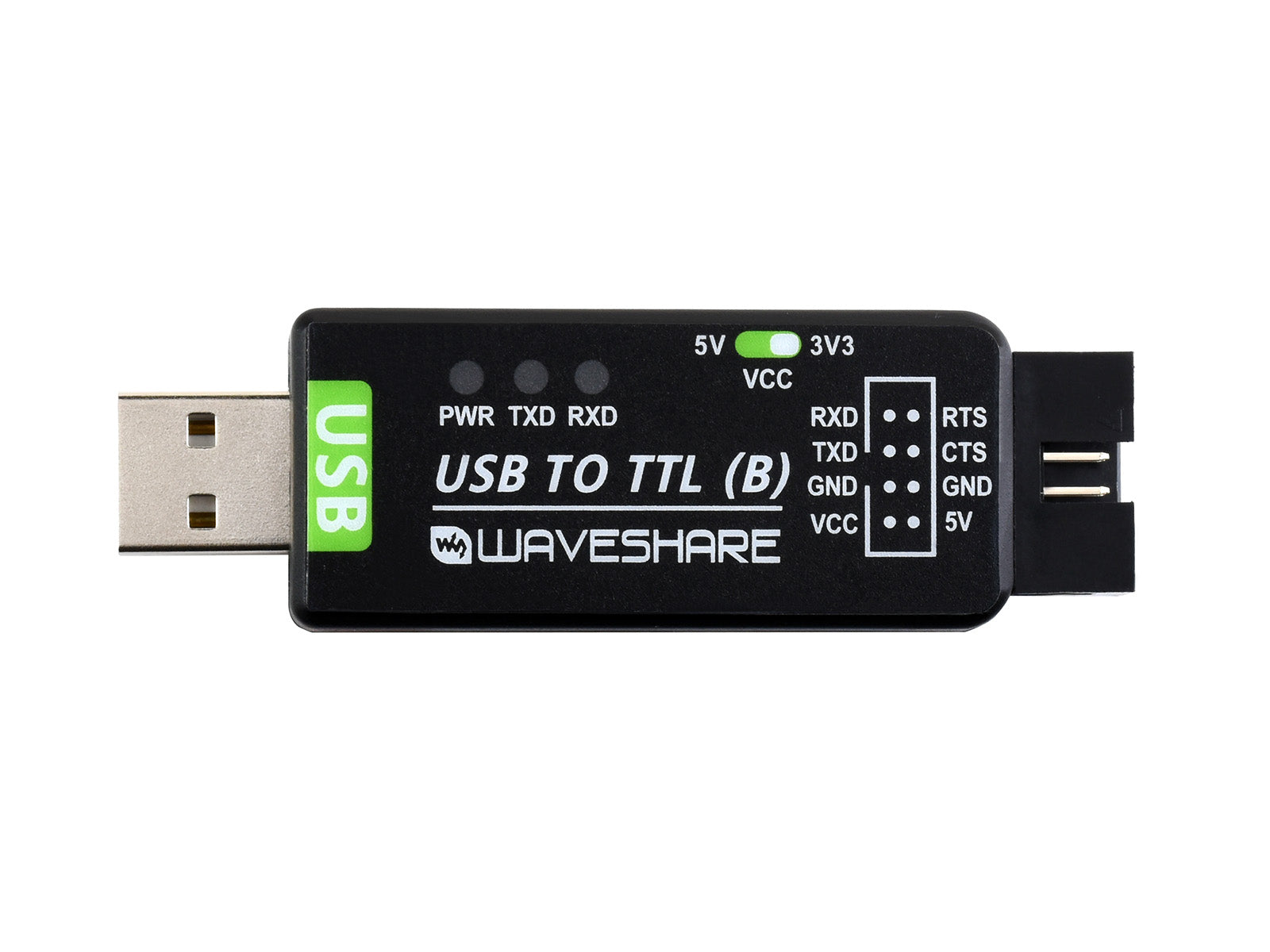

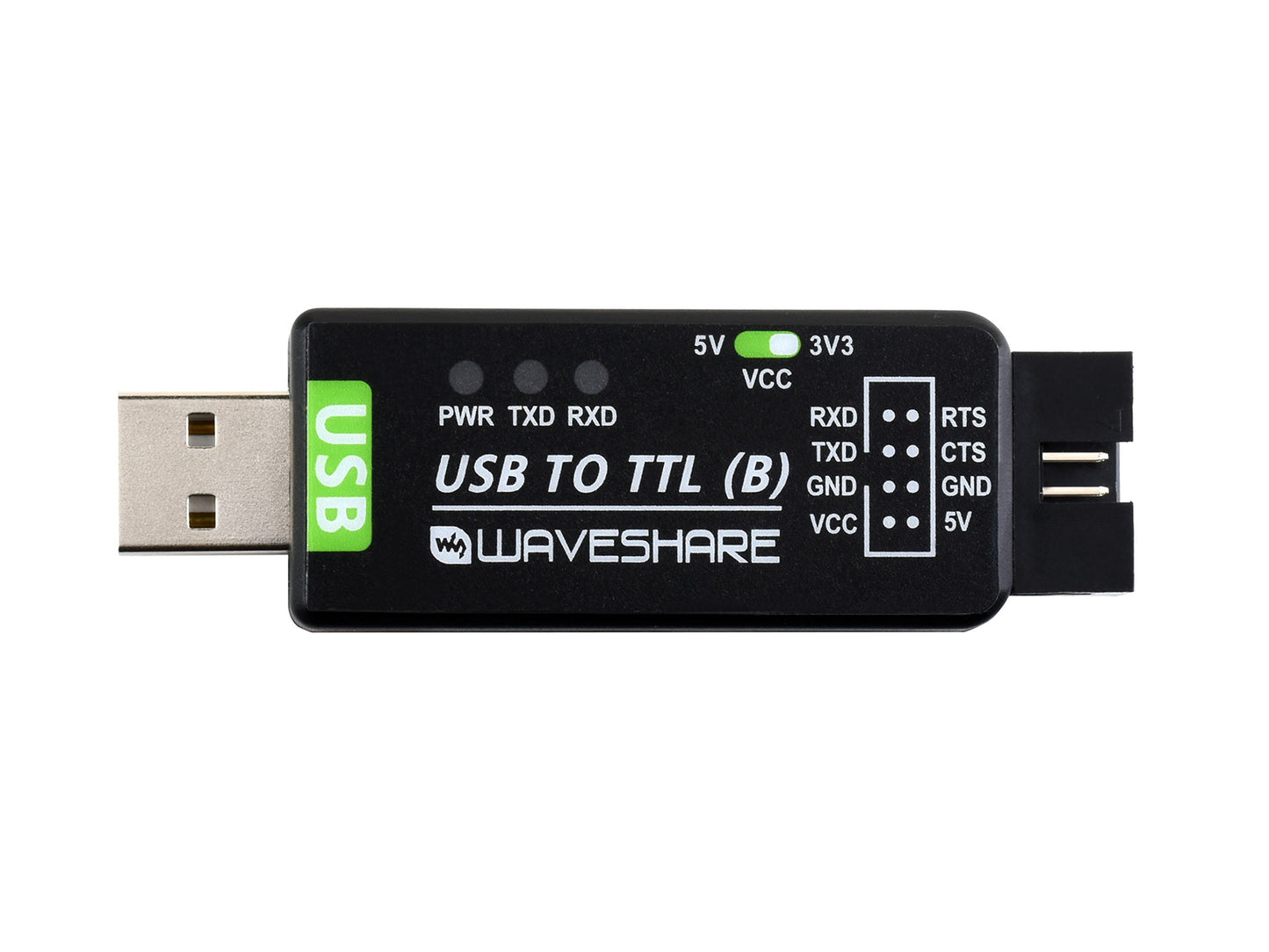

USB-сигнал та розпіновка
| 5V | Вихід 5 В |
|---|---|
| VCC | Вихід 3,3 В або 5 В — обирається перемикачем |
| GND | Земля (загальний провід) |
| TXD | Підключається до MCU.RX |
| RXD | Підключається до MCU.TX |
| RTS | Підключається до MCU.CTS |
| CTS | Підключається до MCU.RTS |
Габаритні розміри
Порівняння моделей
| Артикул | USB TO TTL | USB TO TTL (B) | USB TO TTL (C) | USB TO TTL (D) |
|---|---|---|---|---|
 |
 |
 |
 |
|
| Категорія | Промисловий USB TO TTL конвертер | Промисловий USB TO TTL кабель | ||
| Чіп | FT232 | CH343G | FT232 | |
| Швидкість передачі | 300 бод — 3 Мбод | 50 бод — 6 Мбод | 300 бод — 3 Мбод | |
| Апаратне керування потоком | Підтримується | Не підтримується | ||
| Підтримка ОС | Win7/8/8.1/10/11, Mac, Linux, Android | |||
| USB-порт | Роз'єм: USB-A Захист: самовідновлюваний запобіжник, ESD-захист |
|||
| UART-порт | Роз'єм: 8-контактний fool-proof роз'єм Захист: IO-захисний діод |
Роз'єм: роздільний 6-контактний роз'єм типу «мама» Захист: IO-захисний діод |
Роз'єм: роздільний 4-контактний роз'єм «мама» + SH1.0 3-контактний fool-proof роз'єм Захист: IO-захисний діод |
|
| Індикатори |
PWR — індикатор живлення, вмикається при підключенні USB та виявленні напруги TXD — індикатор TX, вмикається під час відправлення даних з USB-порту RXD — індикатор RX, вмикається під час відправлення даних назад з порту пристрою |
|||
Part number:
45710
ЩУ
Description
USB TO TTL КОНВЕРТЕР
Оригінальний CH343G | Стабільна передача даних | Підтримка багатьох пристроїв та ОС
Промислова якість
Ключові особливості
- Вбудований самовідновлюваний запобіжник та TVS-діод — захист від перевантаження по струму, перенапруги, зворотного підключення та ESD; підвищена стійкість до перешкод, безпечна та стабільна робота
- Вбудована схема захисту IO для придушення імпульсних перешкод
- Перемикач рівня TTL між 3,3 В і 5 В — легко обирайте потрібний рівень сигналу
- 3 світлодіодних індикатори для зручного контролю живлення та стану сигналів TX/RX
- Якісний пластиковий корпус із матовою поверхнею, ретельне виготовлення
- IDC-роз'єм із захистом від неправильного підключення (fool-proof)
Технічні характеристики
| Категорія продукту | Промисловий USB TO TTL конвертер | Хост-порт | USB |
|---|---|---|---|
| Швидкість передачі даних | 50 бод — 6 Мбод | Порт пристрою | UART |
| USB-порт | Роз'єм: USB-A Захист: самовідновлюваний запобіжник, ESD-захист |
||
| UART-порт | Роз'єм: 8-контактний роз'єм із захистом від неправильного підключення Захист: IO-захисний діод |
||
| Індикатори |
PWR — індикатор живлення, світиться червоним при виявленні напруги USB TXD — індикатор TX, світиться червоним під час відправлення даних з USB-порту RXD — індикатор RX, світиться червоним під час отримання даних портом пристрою |
||
Багаторівневий захист — безпечна та стабільна робота
Вбудований самовідновлюваний запобіжник та TVS-діод забезпечують захист від перевантаження по струму, перенапруги, зворотного підключення та ESD, підвищуючи стійкість до перешкод і гарантуючи безпечну стабільну передачу даних.
Підтримка популярних операційних систем
Сумісний з популярними ОС: Windows 7/8/8.1/10/11, Mac, Linux, Android та іншими.
Три світлодіодних індикатори
Зручний контроль робочого стану пристрою — ідеально для програмування та налагодження.
USB-сигнал та розпіновка
| 5V | Вихід 5 В |
|---|---|
| VCC | Вихід 3,3 В або 5 В — обирається перемикачем |
| GND | Земля (загальний провід) |
| TXD | Підключається до MCU.RX |
| RXD | Підключається до MCU.TX |
| RTS | Підключається до MCU.CTS |
| CTS | Підключається до MCU.RTS |
Габаритні розміри
Порівняння моделей
| Артикул | USB TO TTL | USB TO TTL (B) | USB TO TTL (C) | USB TO TTL (D) |
|---|---|---|---|---|
|
|
|
|
|
| Категорія | Промисловий USB TO TTL конвертер | Промисловий USB TO TTL кабель | ||
| Чіп | FT232 | CH343G | FT232 | |
| Швидкість передачі | 300 бод — 3 Мбод | 50 бод — 6 Мбод | 300 бод — 3 Мбод | |
| Апаратне керування потоком | Підтримується | Не підтримується | ||
| Підтримка ОС | Win7/8/8.1/10/11, Mac, Linux, Android | |||
| USB-порт | Роз'єм: USB-A Захист: самовідновлюваний запобіжник, ESD-захист |
|||
| UART-порт | Роз'єм: 8-контактний fool-proof роз'єм Захист: IO-захисний діод |
Роз'єм: роздільний 6-контактний роз'єм типу «мама» Захист: IO-захисний діод |
Роз'єм: роздільний 4-контактний роз'єм «мама» + SH1.0 3-контактний fool-proof роз'єм Захист: IO-захисний діод |
|
| Індикатори |
PWR — індикатор живлення, вмикається при підключенні USB та виявленні напруги TXD — індикатор TX, вмикається під час відправлення даних з USB-порту RXD — індикатор RX, вмикається під час відправлення даних назад з порту пристрою |
|||
Part number:
45710
ЩУ
