Адаптер 2-CH RS485 TO POE ETH (B) (24963)
Адаптер 2-CH RS485 TO POE ETH (B) (24963)
SKU: 2636
Couldn't load pickup availability
| Warranty 12 months. Return or exchange within 14 days → | |
| Delivery Nova Poshta to branch/locker or courier to your address → | |
| Payment Pay on delivery or prepayment → |
Description
Промисловий ізольований 2-канальний сервер RS485 → Ethernet (RJ45)
Двоканальний перетворювач RS485 в Ethernet для промислового середовища. Обидва канали RS485 працюють одночасно та незалежно. Поєднує функції послідовного сервера, шлюзу Modbus, шлюзу MQTT, перетворювача RS485 → JSON та мережевого комутатора.
Короткий огляд можливостей
Пристрій призначений для збору даних та побудови IoT-шлюзів у промислових умовах. Оснащений двома портами RS485 та двома портами Ethernet (опціонально з PoE). Живлення через DC-роз'єм (зовнішній діаметр 5,5 мм, внутрішній 2,1 мм) або гвинтовий клемник. Компактний металевий корпус з кріпленням на DIN-рейку — простий монтаж і висока економічність.
- 2 незалежних канали RS485 — одночасна робота без взаємних завад
- 2 порти Ethernet (PoE — опціонально) + функція каскадування
- Підтримка Modbus RTU/TCP, MQTT, JSON, HTTP
- Гальванічна ізоляція живлення та сигналів
- Широкий діапазон живлення: DC 6–40 В
- Промисловий діапазон температур: −40 °C … +85 °C
- Корпус з алюмінієвого сплаву на DIN-рейку
Варіанти виконання
2-CH RS485 TO ETH (B)
2 канали RS485 + звичайний мережевий порт + гальванічна ізоляція
2-CH RS485 TO POE ETH (B)
2 канали RS485 + порт Ethernet з PoE + гальванічна ізоляція
Технічні характеристики
| 2-CH RS485 TO ETH (B) | 2-CH RS485 TO POE ETH (B) | |
|---|---|---|
| 2 канали RS485 + звичайний мережевий порт + ізоляція | 2 канали RS485 + порт PoE Ethernet + ізоляція | |
| Тип пристрою | Послідовний сервер, шлюз Modbus, шлюз MQTT | |
| Основна функція | Двонаправлена прозора передача даних між RS485 та Ethernet | |
| Інтерфейси зв'язку | RS485 × 2, Ethernet × 2 | |
| Живлення | DC-роз'єм 5,5 мм, гвинтовий клемник DC 6–40 В | DC-роз'єм 5,5 мм, гвинтовий клемник DC 6–40 В або порт PoE |
| Гальванічна ізоляція | Ізоляція живлення та сигналів | |
| Зв'язок | ||
| Ethernet | RJ45 | RJ45 з підтримкою PoE, стандарт IEEE 802.3af |
| Автоузгодження 10/100 Мбіт/с, роз'єм RJ45, захист від перенапруги 2 кВ | ||
| Послідовний порт | Ізольований RS485 (обидва канали можуть приймати та передавати одночасно незалежно) | |
| Параметри послідовного порту | ||
| Швидкість передачі | 300 – 115 200 бод | |
| Біт парності | Немає, непарний, парний, mark, space | |
| Біти даних | 5 – 9 біт | |
| Керування потоком | Відсутнє | |
| Програмне забезпечення | ||
| Протоколи | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS | |
| Налаштування | Хост-програма, веб-браузер, бібліотека функцій керування пристроями | |
| Метод зв'язку | Пряме TCP/IP-з'єднання, VCOM | |
| Режими роботи | TCP-сервер, TCP-клієнт (одночасно з TCP-сервером), UDP, UDP-мультикаст | |
| Умови експлуатації | ||
| Робоча температура | −40 °C … +85 °C | |
| Вологість | 5 % – 95 % відносна вологість | |
| Габарити (Д × Ш × В) | 78,0 × 72,5 × 24,2 мм | |
Основна функція: прозора передача даних
Двонаправлена прозора передача даних між RS485 та Ethernet без змін у протоколі.
Кілька варіантів живлення
- Живлення через порт PoE Ethernet* — стандарт IEEE 802.3af
- Живлення через гвинтовий клемник або DC-роз'єм: DC 6–40 В (широкий діапазон)
* Функція PoE доступна лише у версії з PoE.
Підтримка каскадування портів Ethernet
На борту 2 порти Ethernet для зв'язку та каскадування. Будь-який з них може використовуватися для мережевого зв'язку послідовного сервера, тоді як інший — для каскадування або підключення до інших пристроїв.
* Примітка: кожен модуль у каскаді потребує окремого живлення. Робочий струм модуля: 12 В / 150 мА (макс.). Максимальна кількість модулів у каскаді — 8.

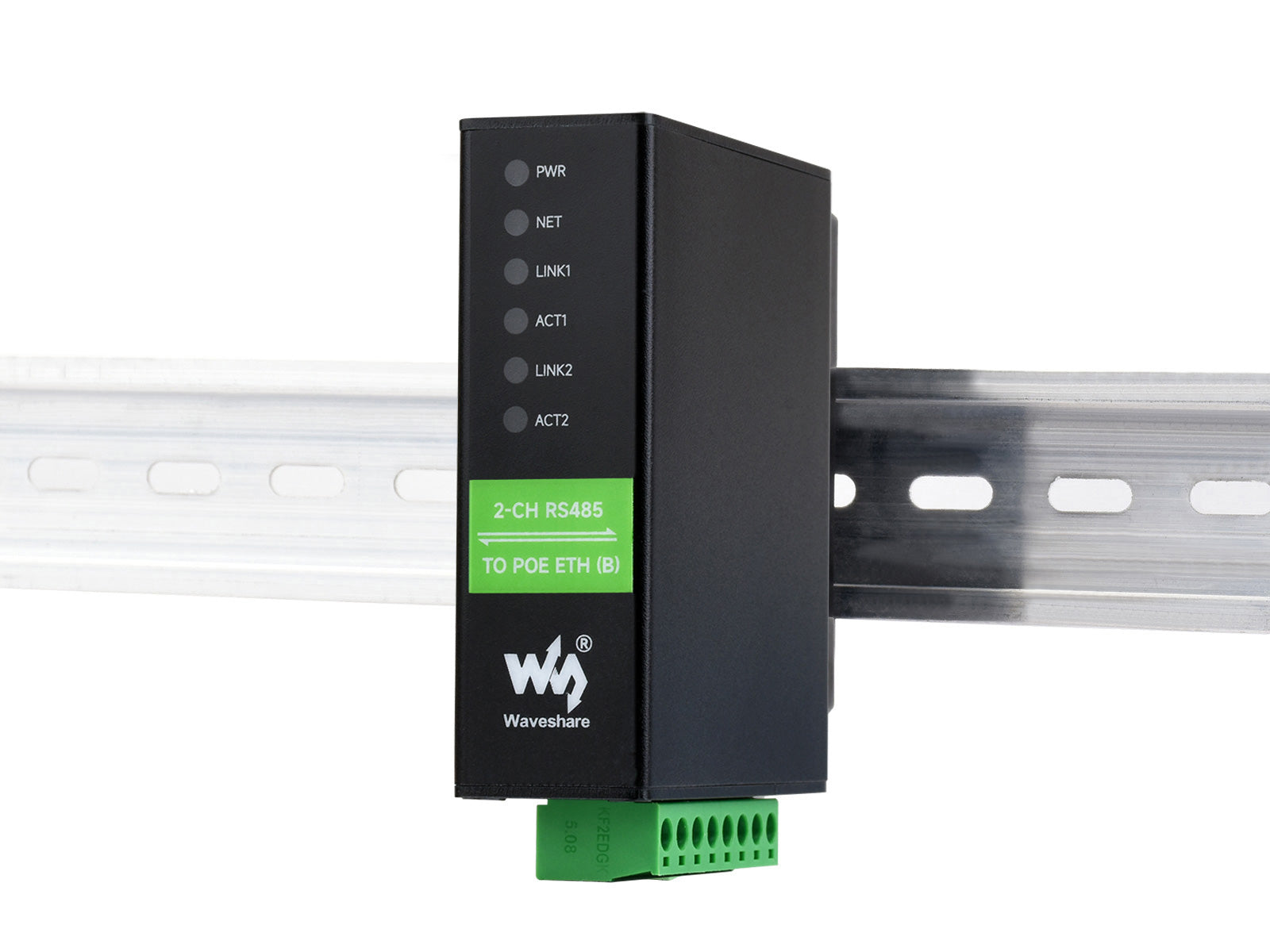

Кріплення на DIN-рейку
Промисловий дизайн з кріпленням на DIN-рейку — компактний розмір, легке встановлення, висока економічність.
Підтримка шлюзу Modbus
Підходить для модернізації мереж Modbus. Може використовуватися зі спеціальним програмним забезпеченням для налаштування.
Кілька режимів зв'язку
Підтримує режими: TCP-сервер / TCP-клієнт / UDP-мультикаст / UDP.
* Примітка: модуль є двоканальним — кожен канал підтримує перелічені режими окремо.
MQTT / JSON ↔ Modbus
Гнучке перетворення між різними протоколами.
У режимі шлюзу MQTT пристрій передає послідовні дані на MQTT-сервер через прозору передачу. Підтримуються сервери: Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо. Дані Modbus RTU або нестандартні послідовні дані можуть бути розібрані у формат JSON та упаковані в пакет MQTT для завантаження.
У режимі шлюзу збору даних JSON пристрій підключається до вимірювальних приладів через RS485, автоматично збирає дані, конвертує їх у JSON та надсилає на сервер. Підтримуються протоколи: Modbus RTU, прилади 645 (версії 97 та 07), а також різні нестандартні протоколи RS485. Формат завантаження налаштовується через хост; підтримуються протоколи MQTT, HTTP POST та HTTP GET.
Підтримка опитування кількох хостів
Різні мережеві пристрої ідентифікуються та отримують відповіді окремо — без перехресних завад при роботі з кількома мережевими пристроями.
Налаштовуваний пакет серцебиття / реєстрації
Спрощує хмарний зв'язок та ідентифікацію пристроїв.
Підтримка протоколу NTP
Отримання мережевого часу для виведення через послідовний порт або завантаження даних.
Кілька методів налаштування
Підтримує налаштування через веб-браузер, отримання динамічної IP-адреси через DHCP, підключення до доменного сервера за протоколом DNS.
Багаторівневий захист — надійно та стабільно
Вбудована ізоляція живлення та сигналів забезпечує стабільну ізоляційну напругу з високою надійністю та завадостійкістю. Вбудований TVS (транзистор придушення перехідних напруг) ефективно пригнічує сплески та перехідні пікові напруги — захист від блискавки та ESD. Вбудований самовідновлюваний запобіжник та захисний діод забезпечують стабільний вихід струму та напруги, захист від перевантаження та перенапруги.
Корпус з алюмінієвого сплаву
Корпус з алюмінієвого сплаву з піскоструминною обробкою та анодним оксидуванням. Міцний та довговічний, стильний та приємний на дотик.

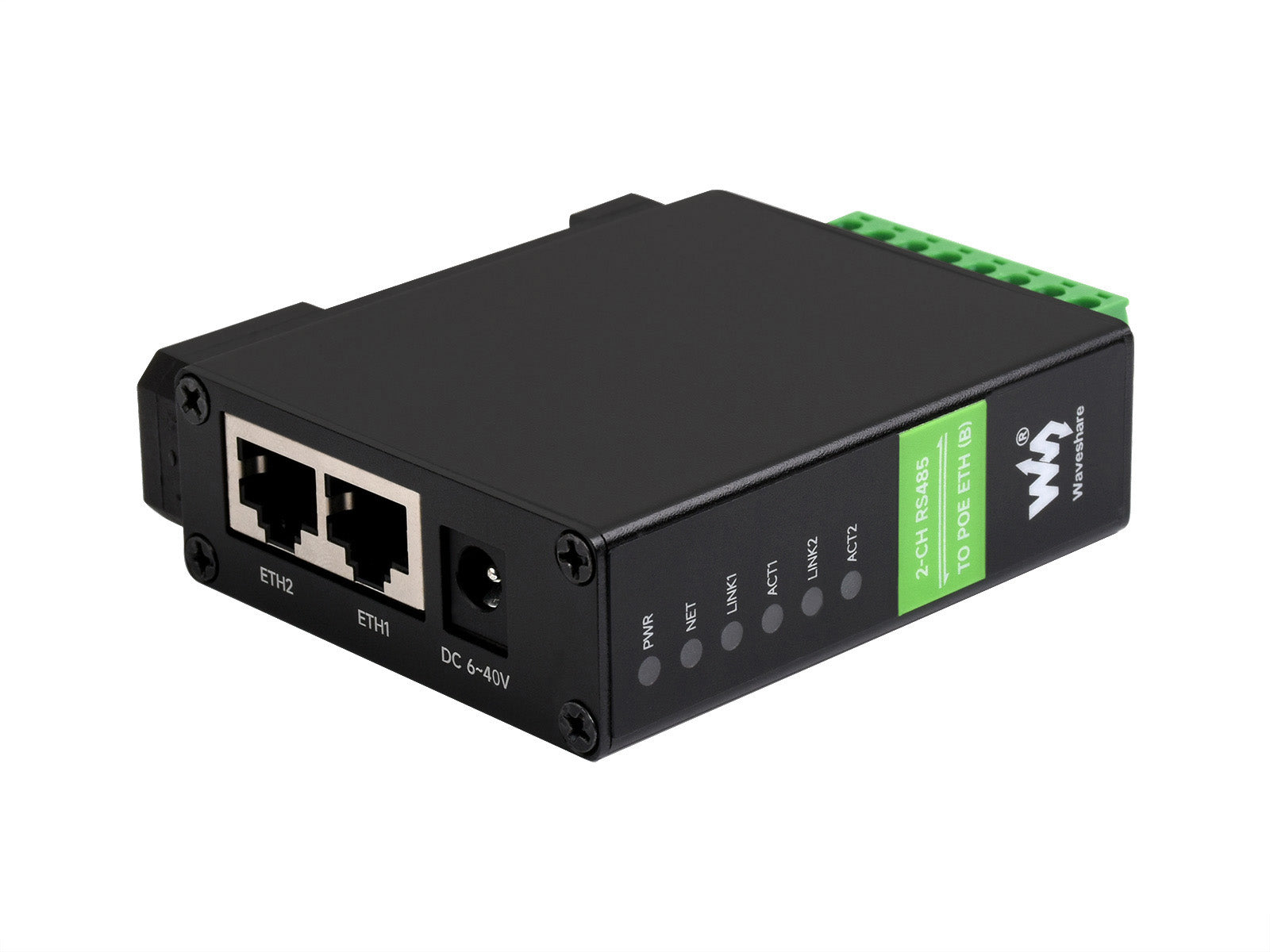

Опис інтерфейсів

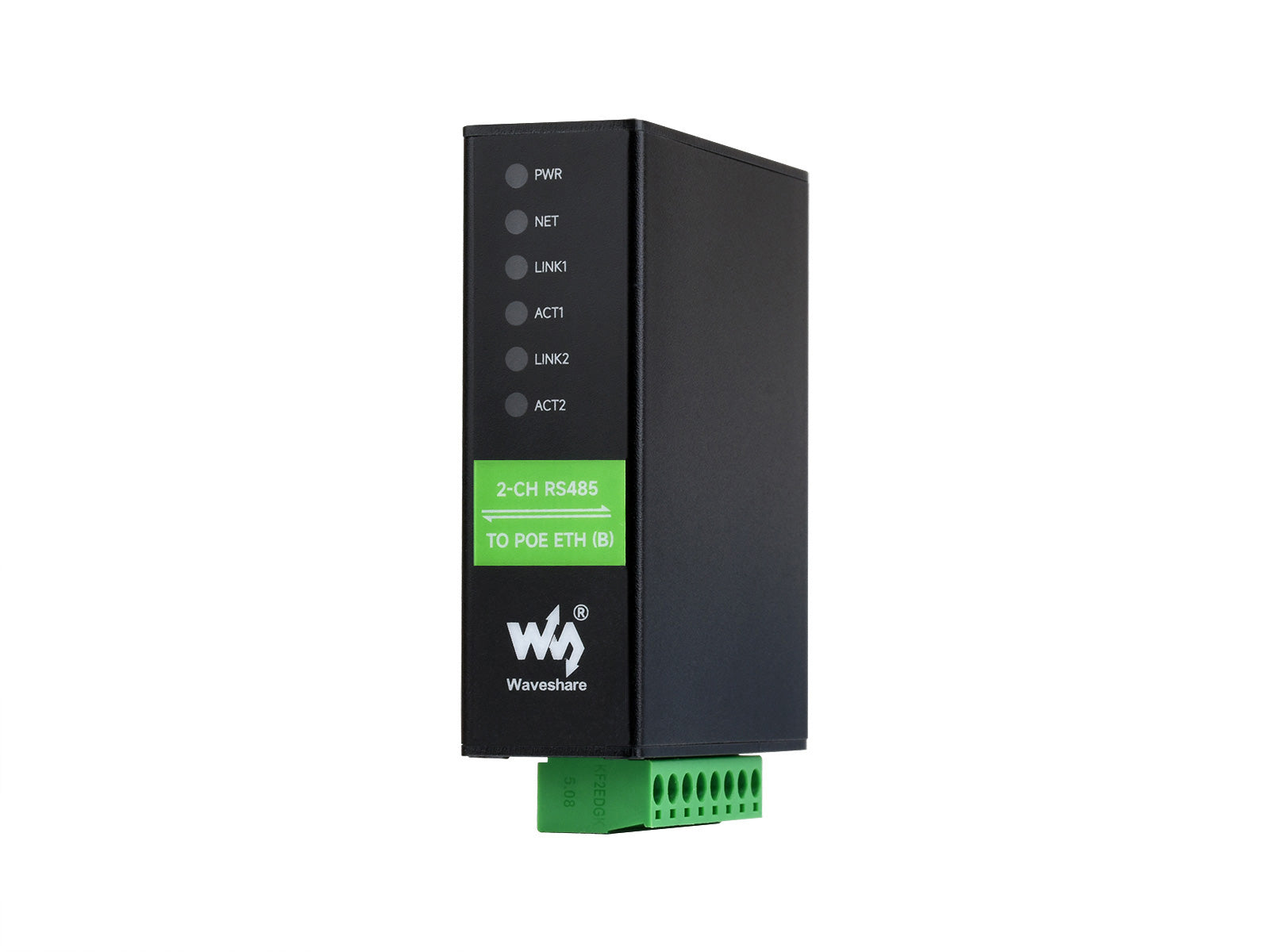

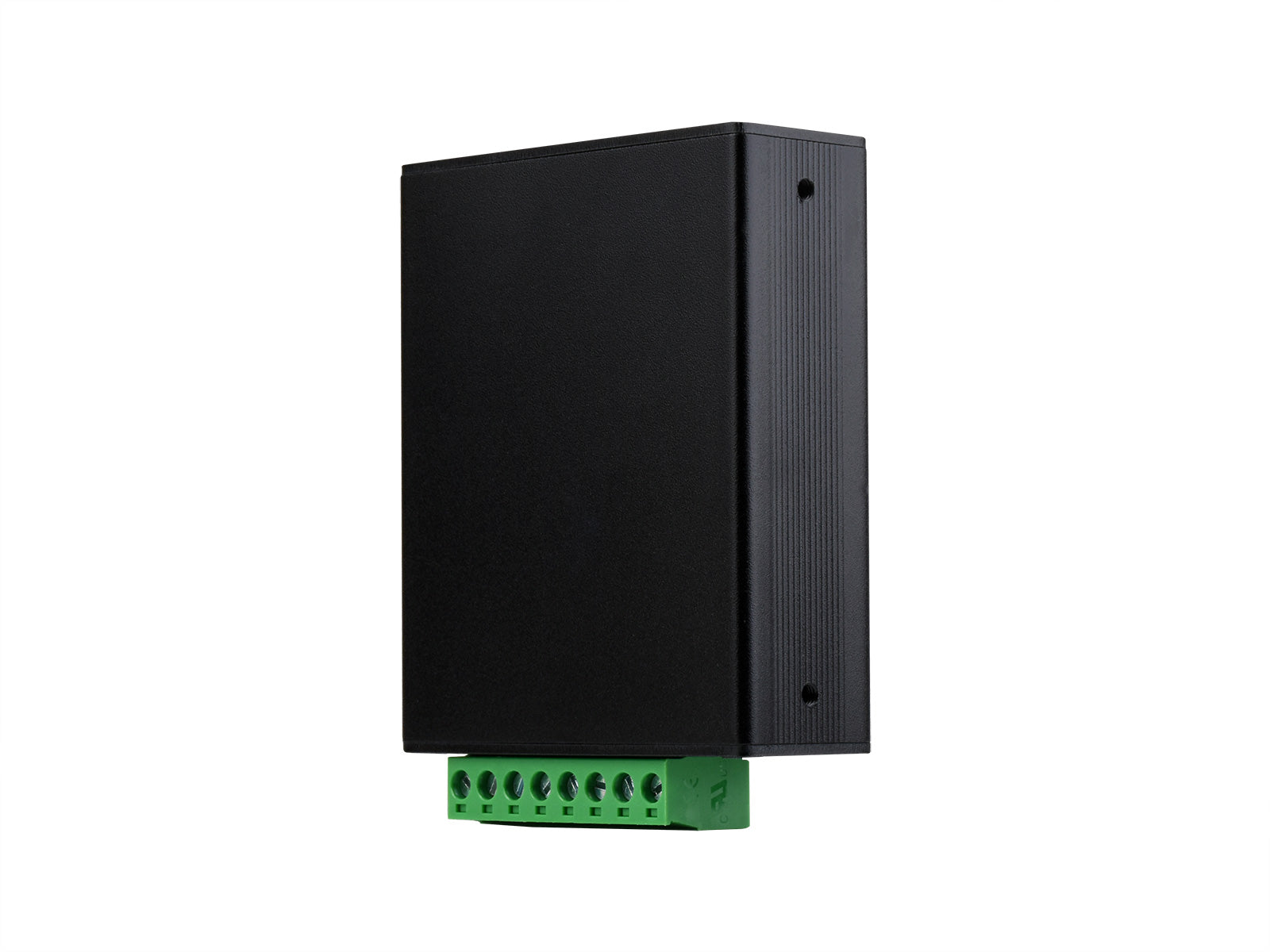

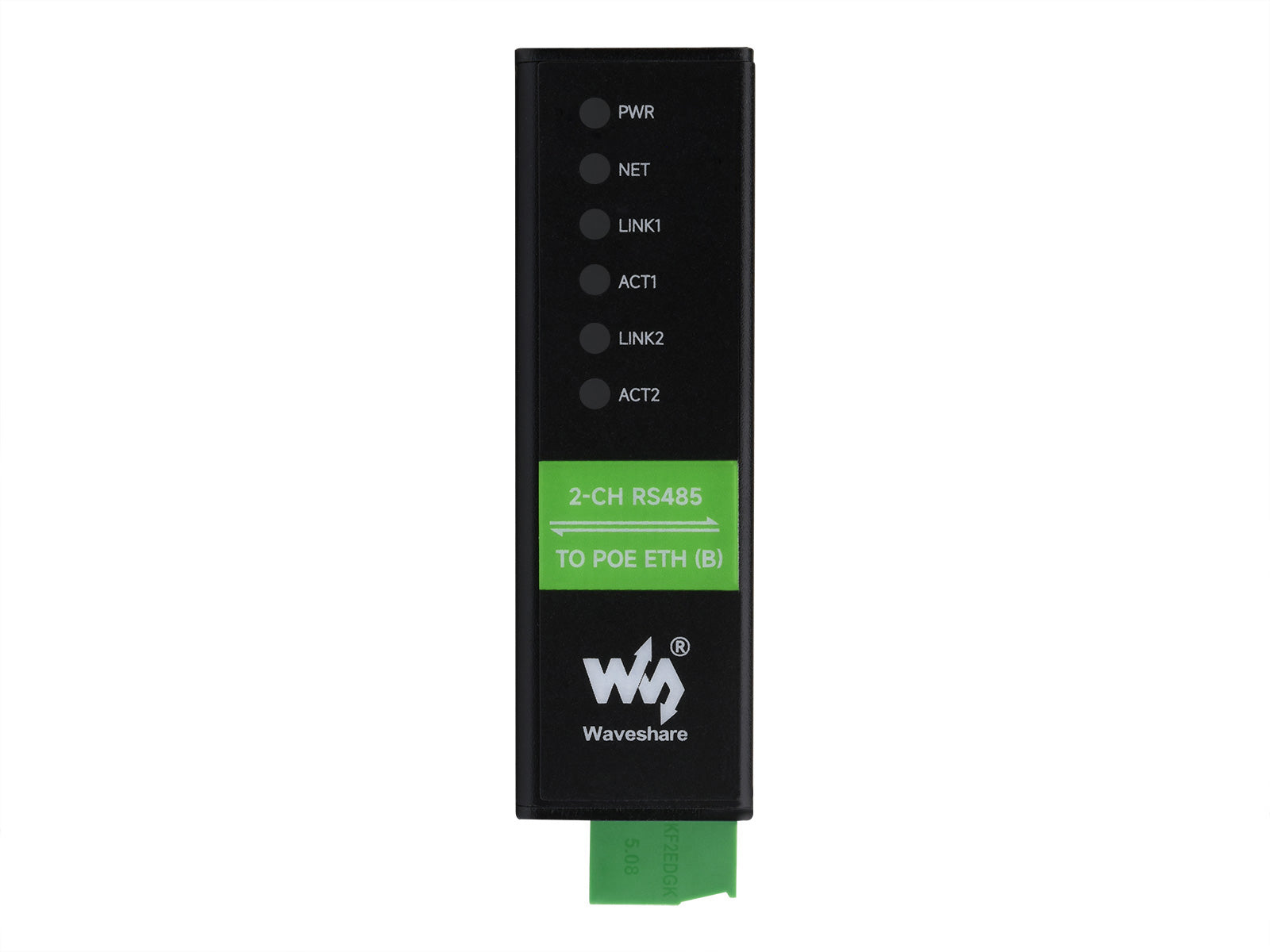

Зовнішній вигляд пристрою
Габаритні розміри
Підтримка пакетного замовлення та кастомізації
Підтримується кастомізація програмного та апаратного забезпечення: апаратні інтерфейси, логотип, етикетка, корпус, веб-сторінка тощо.
Таблиця вибору моделі
| Модель | Мережевий порт | Гальванічна ізоляція | Тип послідовного порту | Живлення | Напруга | Габарити (Д × Ш × В) |
|---|---|---|---|---|---|---|
 RS485 TO ETH (B) |
Звичайний | — | 1 послідовний порт | Гвинтовий клемник | DC 9–24 В | 87,0 × 36,0 × 59,0 мм |
 RS485 TO POE ETH (B) |
PoE | Живлення + сигнал | 1 послідовний порт | Клемник + PoE | DC 6–36 В | 87,0 × 36,0 × 59,0 мм |
 RS485 TO ETH (C) |
Звичайний | Живлення + сигнал | 1 послідовний порт | Гвинтовий клемник | DC 6–36 В |
